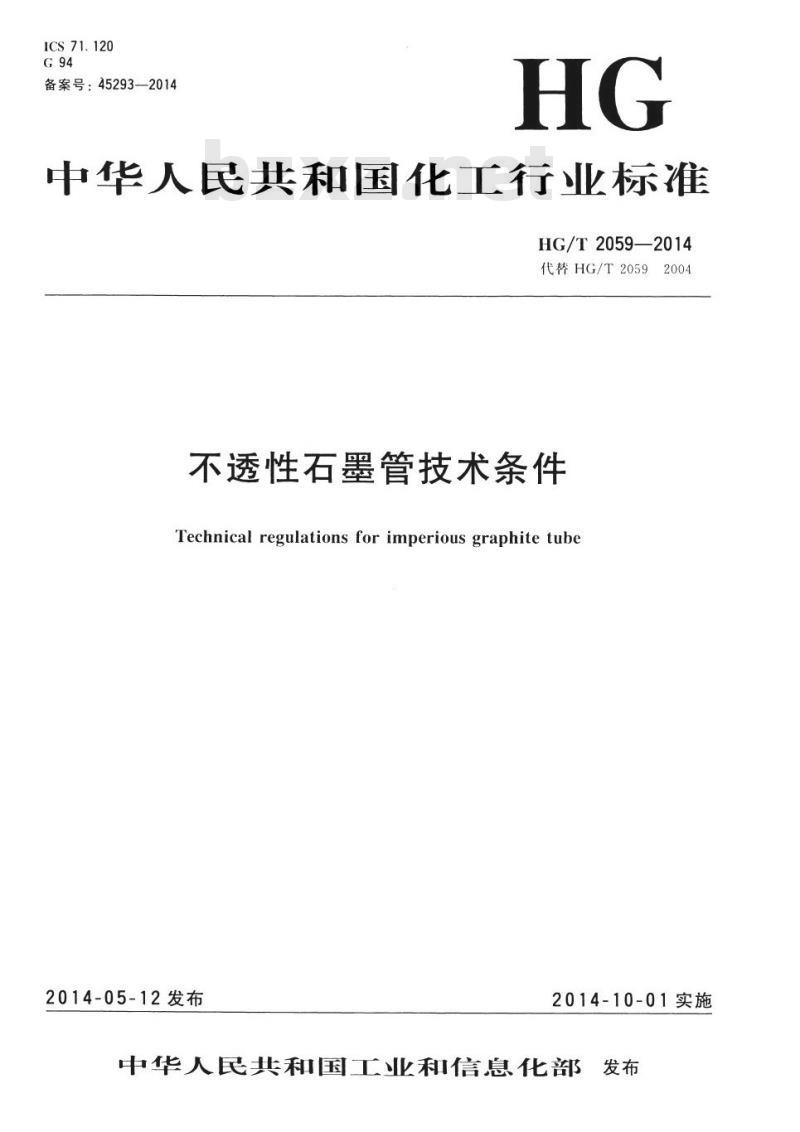

【HG化工标准】 代替 HG/T 2059-2004 不透性石墨管技术条件

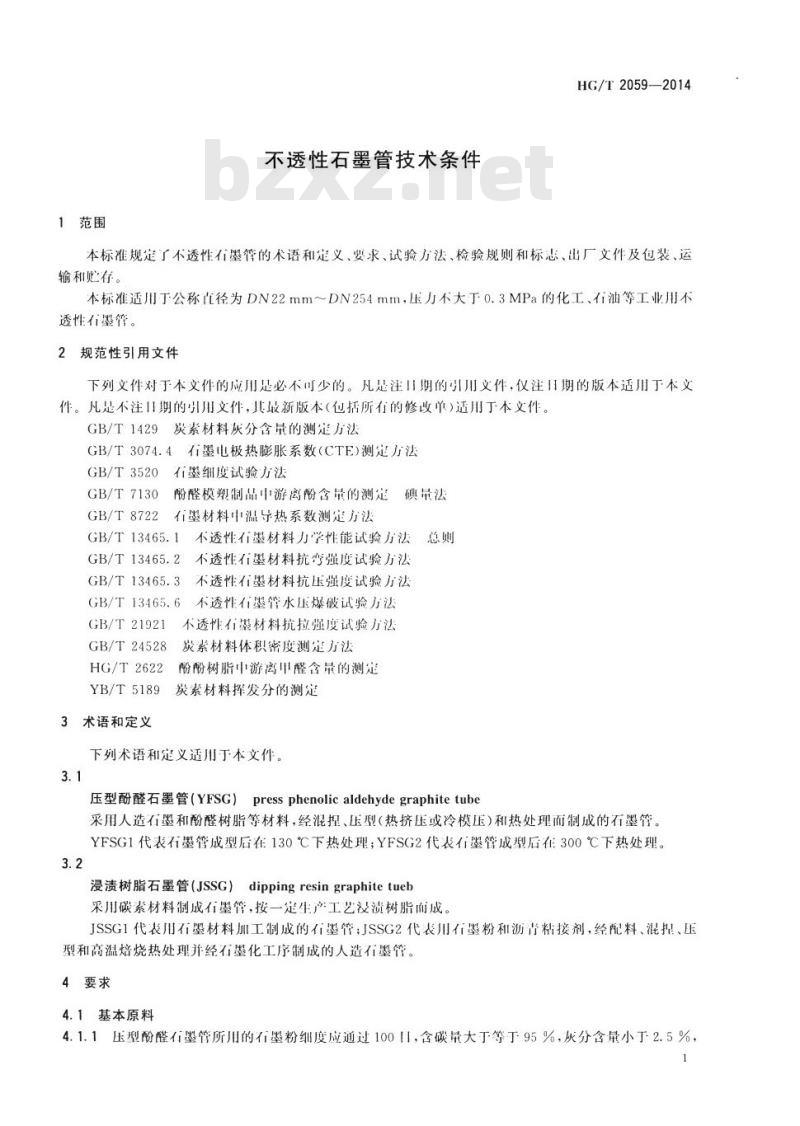

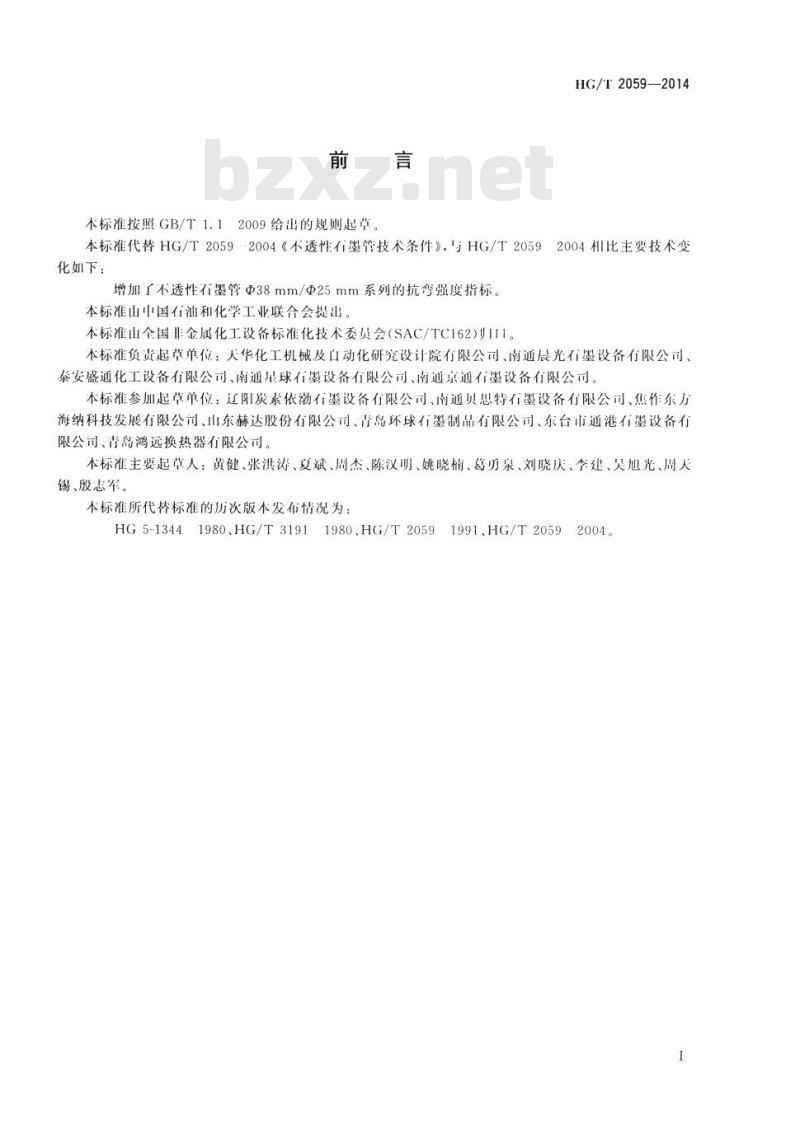

HG/T 2059—2014 不透性石墨管技术条件 Technical regulations for imperious graphite tube 发布日期：2014-05-12 实施日期：2014-10-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准代替 HG/T 2059-2004《不透性石墨管技术条件》。 与 HG/T 2059-2004 相比，主要技术变化如下： 增加了不透性石墨管 Φ38mm/Φ25mm 系列的抗弯强度指标。 本标准由中国石油和化学工业联合会提出，由全国非金属化工设备标准化技术委员会 (SAC/TC162) 归口。 本标准负责起草单位：天华化工机械及自动化研究设计院有限公司、南通晨光石墨设备有限公司、泰安盛通化工设备有限公司、南通星球石墨设备有限公司、南通京通石墨设备有限公司。 本标准参加起草单位：辽阳炭素设备有限公司、南通贝思特基设备有限公司、焦作东方海纳科技发展有限公司、山东赫达股份有限公司、青岛环球石墨制品有限公司、东台市通港石墨设备有限公司、青岛鸿远换热器有限公司。 本标准主要起草人：黄健、张洪涛、夏斌、周杰、陈汉明、姚晓楠、葛勇泉、刘晓庆、夺建、灵旭光、周天锡、顾患军。 本标准所代替标准的历次版本发布情况为：HG 5-1344 1980、HG/T 319 1980、HG/T 2059 1991、HG/T 2059 2004。 1 范围 本标准规定了不透性石墨管的术语和定义、要求、试验方法、检验规则和标志、出厂文件及包装、运输和储存。 本标准适用于公称直径为 DN22mm～DN254mm，压力不大于 0.3MPa 的化工、油等工业用不透性石墨管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1429 炭素材料灰分含量的测定方法 GB/T 3074.4 石墨电极热膨胀系数 (CTE) 测定方法 GB/T 3520 石墨细度试验方法 GB/T 7130 酚醛模塑制品中游离酚含量的测定碘量法 GB/T 8722 石墨材料中温导热系数测定方法 GB/T 13465.1 不透性石墨材料力学性能试验方法 总则 GB/T 13465.2 不透性石墨材料抗弯强度试验方法 GB/T 13465.3 不透性石墨材料抗压强度试验方法 GB/T 13465.6 不透性石墨管水压爆破试验方法 GB/T 21921 不透性石墨材料抗拉强度试验方法 GB/T 24528 炭素材料体积密度测定方法 HG/T 2622 酚醛树脂中游离甲醛含量的测定 YB/T 5189 炭素材料挥发分的测定 3 术语和定义 下列术语和定义适用于本文件。 3.1 压型酚醛石墨管 (YFSG) (press phenolic aldehyde graphite tube) 采用人造石墨和酚醛树脂等材料，经混捏、压型 (热挤压或冷模压) 和热处理而制成的石墨管。YFSG1 代表石墨管成型后在 130℃ 下热处理；YFSG2 代表石墨管成型后在 300℃ 下热处理。 3.2 浸渍树脂石墨管 (JSSG) (dipping resin graphite tube) 采用碳素材料制成石墨管，按一定生产工艺浸渍树脂而成。JSSG1 代表用石墨材料加工制成的石墨管；JSSG2 代表采用石墨粉和沥青粘接剂，经配料、混捏、压型和高温焙烧热处理并经石墨化工序制成的人造石墨管。 4 要求 4.1 基本原料 4.1.1 压型酚醛石墨管所用的石墨粉细度应通过 100 目，含碳量大于等于 95%，灰分含量小于 2.5%，挥发分含量小于 0.5%，并不得混有铁、铜等外来杂质。 4.1.2 压型酚醛石墨管所用酚醛树脂粘度为 48Pa·s～76.8Pa·s，游离酚含量小于等于 16%，游离醛含量小于等于 2%，水分含量小于等于 8%，聚合时间为 1.5min～3min。 4.2 基本参数 不透性石墨管的规格、尺寸、挠度和设计压力应符合表 1 的规定。 表 1 不透性石墨管规格表 公称直径 DN (mm) | 内径 (mm) | 外径 (mm) 22 | 22 | 32 25 | 25 | 38 30 | 30 | 43 36 | 36 | 50 40 | 40 | 55 50 | 50 | 67 65 | 65 | 85 75 | 75 | 100 102 | 102 | 133 127 | 127 | 159 152 | 152 | 190 203 | 203 | 254 254 | 254 | ---
