【HG化工标准】 工业用多楔带

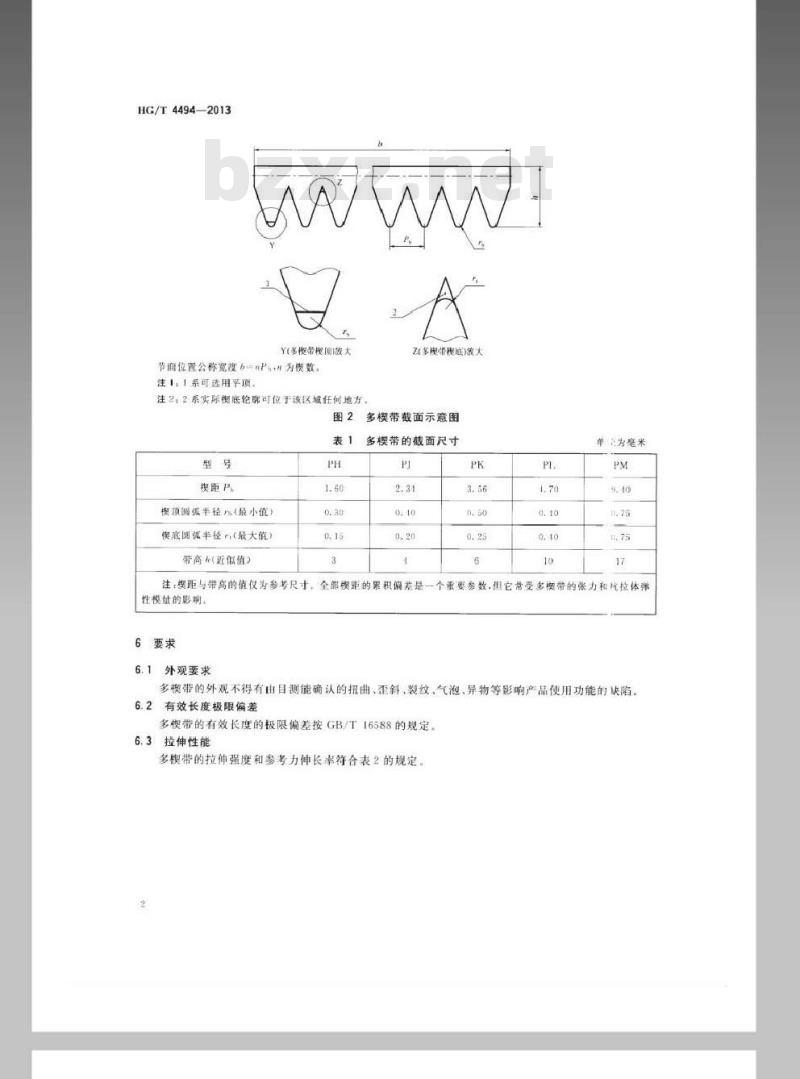

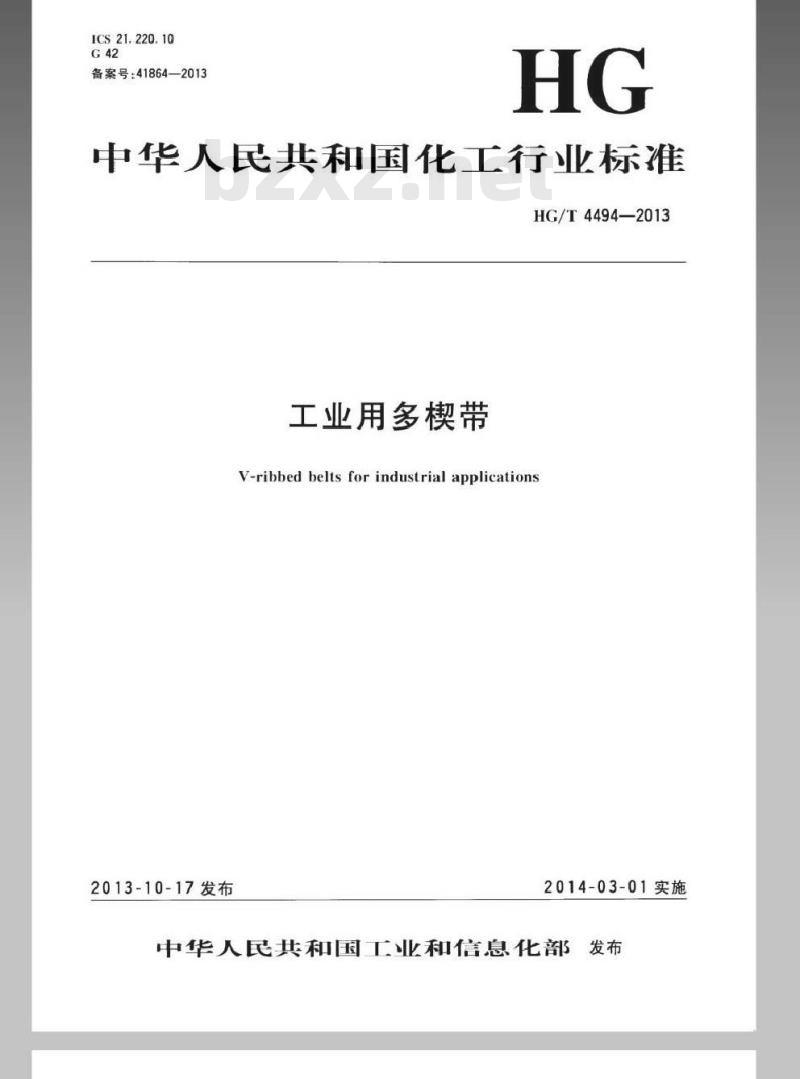

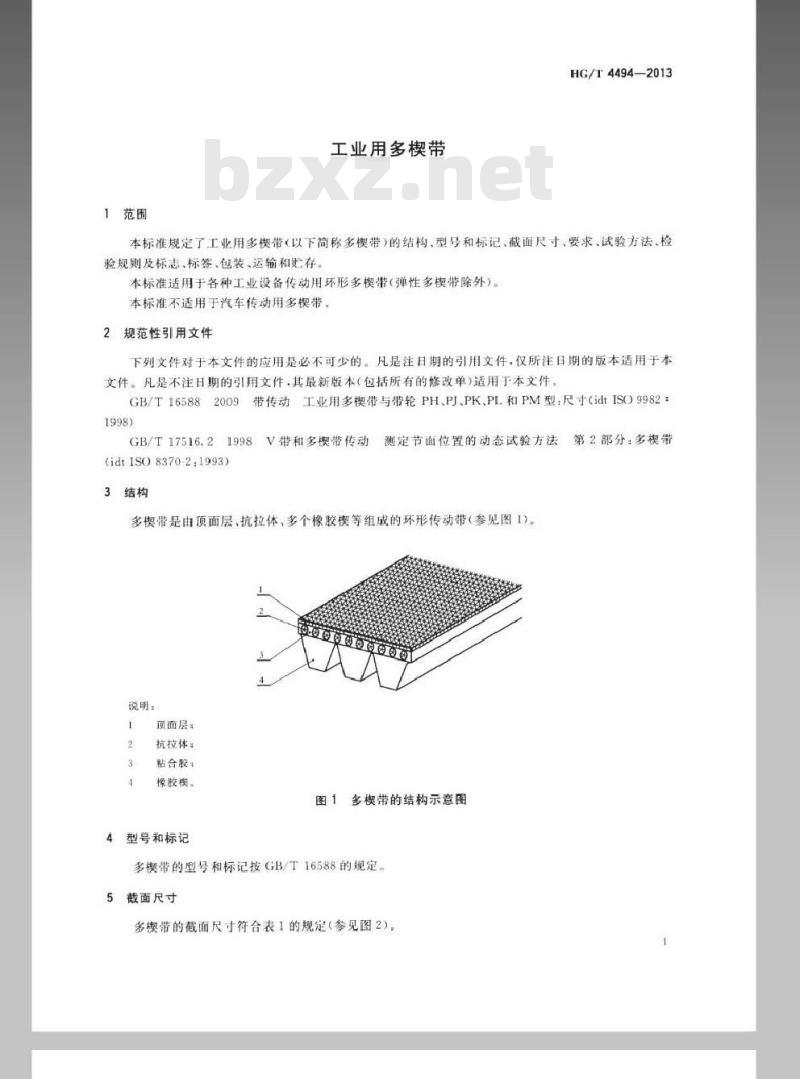

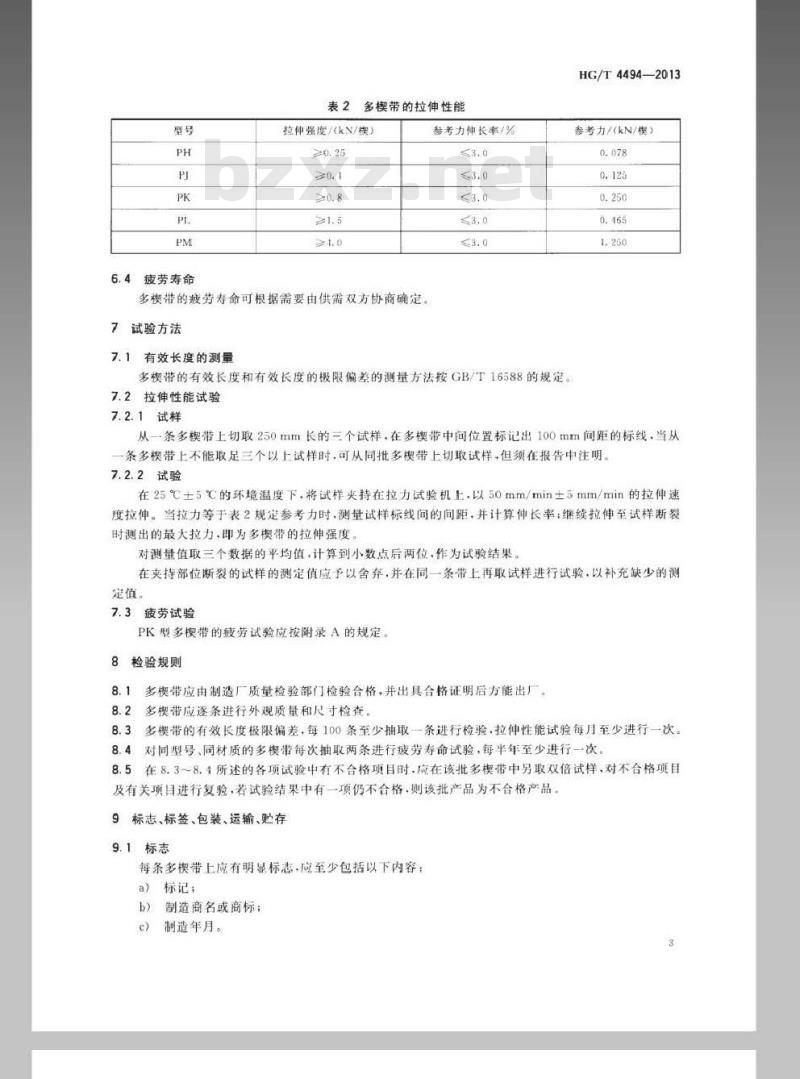

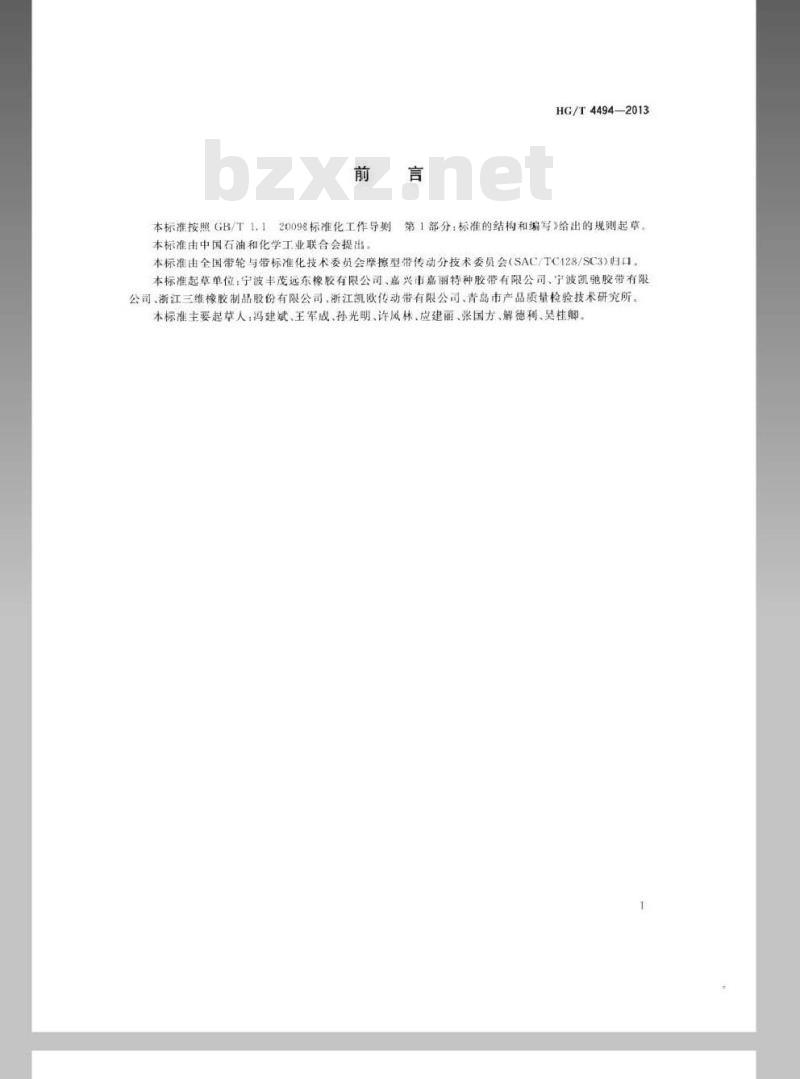

HG/T 4494—2013 工业用多楔带 发布日期：2013-10-17 实施日期：2014-03-01 由中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2006《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国带轮与带标准化技术委员会摩擦型带传动分技术委员会（SAC/TC128/SC3）归口。 本标准起草单位：宁波丰茂远东橡胶有限公司、嘉兴市嘉特种胶带有限公司、宁波凯驰胶带有限公司、浙江三维橡胶制品股份有限公司、浙江凯欧传动带有限公司、青岛市产品质量检验技术研究所。 本标准主要起草人：冯建斌、王军成、孙光明、许风林、应建丽、张国方、解德利、吴桂卿。 1 范围 本标准规定了工业用多楔带（以下简称多模带）的结构、型号和标记、截面尺寸、要求、试验方法、检验规则及标志、标签、包装、运输和贮存。本标准适用于各种工业设备传动用环形多楔带（弹性多楔带除外）。本标准不适用于汽车传动用多模带。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 16588—2009 带传动 工业用多模带与带轮 PH、PJ、PK、PL 和 PM 型：尺寸 (idt ISO 9982:1998) GB/T 17516.2—1998 V 带和多楔带传动 (idt ISO 8370-2:1993) 3 结构 多楔带是由顶面层、抗拉体、多个橡胶组组成的环形传动带。其中： 顶面层：由粘合胶与橡胶模组成。 抗拉体：[内容缺失] 4 型号和标记 多楔带的型号和标记按 GB/T 16588 的规定。 5 截面尺寸 多楔带的截面尺寸符合表 1 的规定。 表 1 多楔带的截面尺寸 型号 | 模距 P | 模预膜板半径(最小值) | 模底圆强半径(最大值) | 带高 PH | 1.66 | 0.30 | 0.15 | 3 PJ | 2.31 | 0.40 | 0.20 | 6 PK | 3.56 | 0.50 | 0.25 | 10 PL | 1.70 | 0.10 | 0.70 | 10 PM | 4.40 | 1.37 | 0.75 | 17 注：模距与带高的值仅为参考尺寸，全部模距的累积偏差是一个重要参数，但它常受多楔带的张力和抗拉体弹性模量的影响。 6 要求 6.1 外观要求 多楔带的外观不得有由目测能确认的扭曲、歪斜、裂纹、气泡、异物等影响产品使用功能的缺陷。 6.2 有效长度极限偏差 多楔带的有效长度的极限偏差按 GB/T 16588 的规定。 6.3 拉伸性能 多楔带的拉伸强度和参考力伸长率符合表 2 的规定。 表 2 多楔带的拉伸性能 型号 | 拉伸强度 (kN/模) | 参考力 (kN/模) | 参考力伸长率 (%) PH | ≥ 0.25 | 0.078 | 3.0 PJ | ≥ 0.8 | 0.125 | 3.0 PK | ≥ 1.5 | 0.250 | 3.0 PL | ≥ 4.0 | 0.465 | 3.0 PM | [数据缺失] | 1.250 | 3.0 6.4 疲劳寿命 多楔带的疲劳寿命可根据需要由供需双方协商确定。 7 试验方法 7.1 有效长度的测量 多楔带的有效长度和有效长度的极限偏差的测量方法按 GB/T 16588 的规定。 7.2 拉伸性能试验 7.2.1 试样 从一条多楔带上切取 250mm 长的三个试样。在多楔带中间位置标记出 100mm 间距的标线。当从一条多楔带上不能取足三个以上试样时，可从同批多楔带上切取试样，但须在报告中注明。 7.2.2 试验 在 25℃ ± 5℃ 的环境温度下，将试样夹持在拉力试验机上，以 50mm/min ± 5mm/min 的拉伸速度拉伸。当拉力等于表 2 规定参考力时，测量试样标线间的间距，并计算伸长率；继续拉伸至试样断裂时测出的最大拉力，即为多楔带的拉伸强度。对测量值取三个数据的平均值，计算到小数点后两位，作为试验结果。在夹持部位断裂的试样的测定值应予以舍弃，并在同一条带上再取试样进行试验，以补充缺少的测定值。 7.3 疲劳试验 PK 型多楔带的疲劳试验应按附录 A 的规定。 8 检验规则
