【GB国家标准】 悬索桥吊索

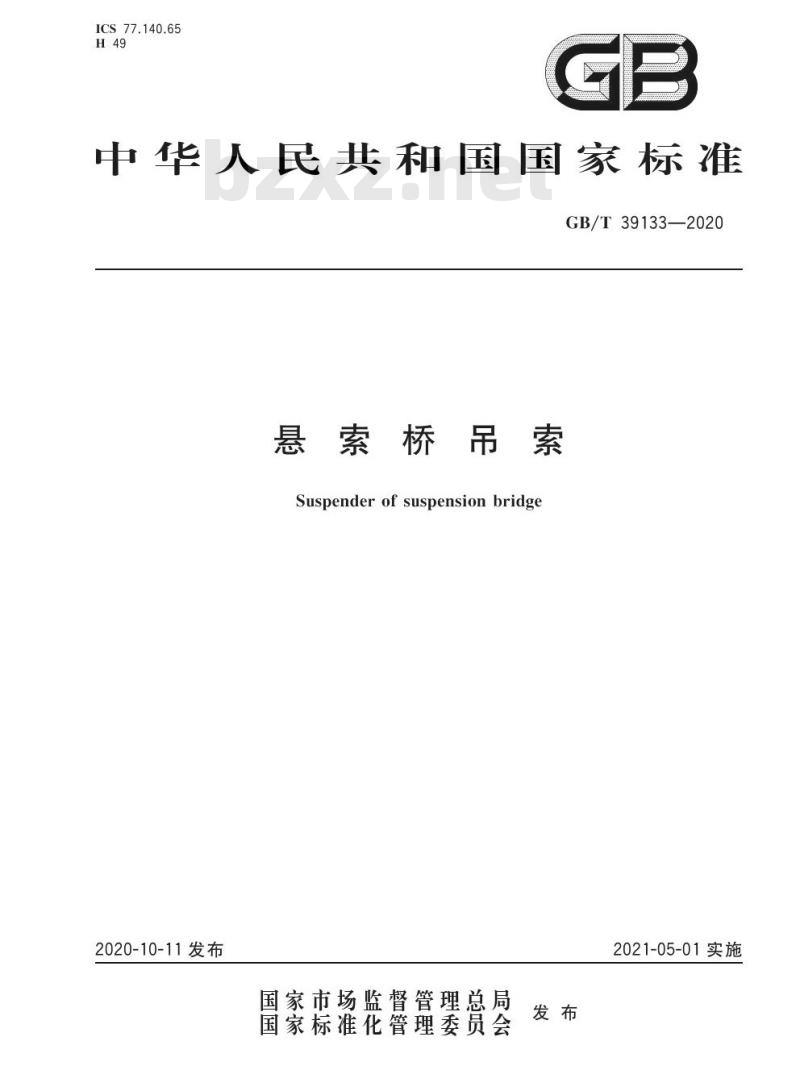

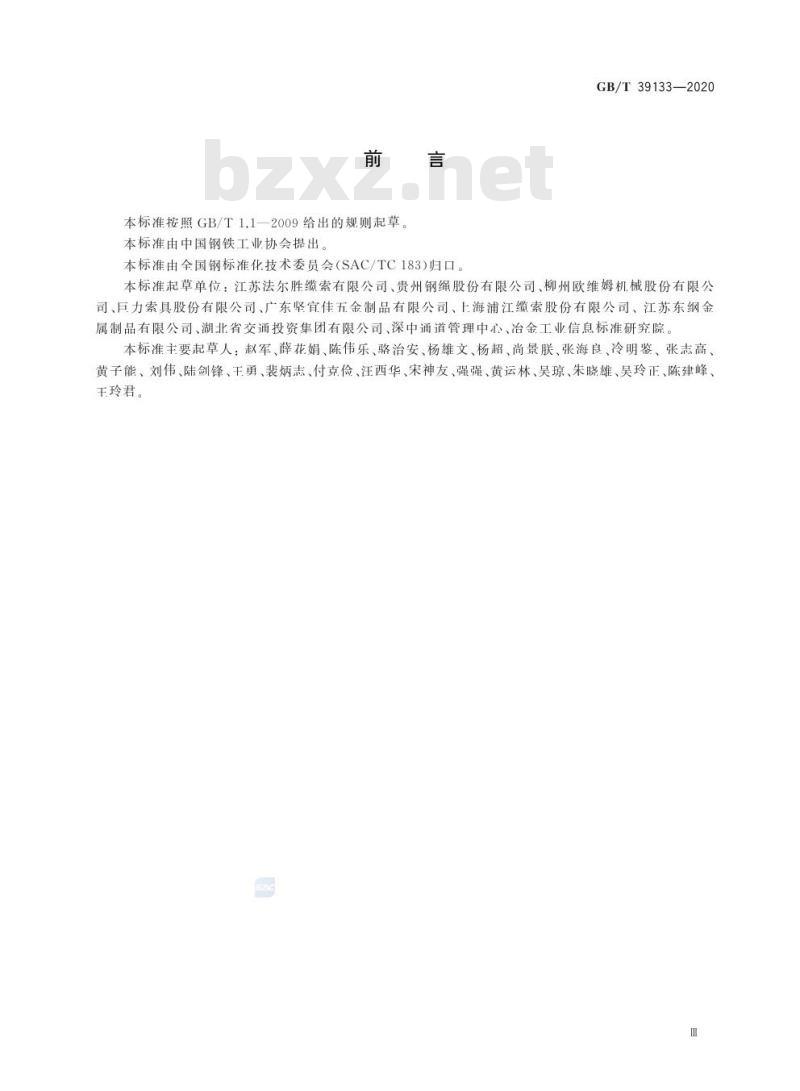

ICS 77.140.65 H49 中华人民共和国国家标准 GB/T 39133—2020 悬索桥吊索 Suspender of suspension bridge 发布日期：2020-10-11 实施日期：2021-05-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会 (SAC/TC183) 归口。 本标准起草单位：江苏法尔胜吊索有限公司、贵州钢绳股份有限公司、柳州欧维姆机械股份有限公司、巨力索具股份有限公司、广东坚宜佳五金制品有限公司、上海浦江缆索股份有限公司、江苏东纲金属制品有限公司、湖北省交通投资集团有限公司、深中通道管理中心、冶金工业信息标准研究院。 本标准主要起草人：赵军、薛花娟、陈伟乐、骆治安、杨雄文、杨超、尚景朕、张海良、冷明鉴、张志高、黄子能、刘伟、陆剑锋、干勇、裴炳志、付克俭、汪西华、宋神友、强强、黄运林、吴琼、朱晓雄、吴玲正、陈建峰、王玲君。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 分类、结构形式、型号与规格 5 技术要求 6 试验方法 7 检验规则 8 标志、包装、运输和储存 附录A（资料性附录） 附录B（资料性附录） 附录C（资料性附录） 附录D（规范性附录） 1 范围 本标准规定了悬索桥吊索的术语和定义、分类、结构形式、型号与规格、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用干公路悬索桥、铁路悬索桥和公铁两用悬索桥用平行钢丝吊索、钢丝绳吊索。其他悬索桥吊索可参照使用。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 196 普通螺纹 GB/T 197 基本尺寸 GB/T 231.1 公差 GB/T 470 普通螺纹 GB/T 699 金属材料布氏硬度试验 GB/T 700 锌锭 GB/T 1176 优质碳素结构钢 GB/T 1220 碳素结构钢 GB/T 3077 铸造铜及铜合金 GB/T 5796.1 不锈钢棒 GB/T 5796.4 合金结构钢 GB/T 6402 第1部分：试验方法 GB/T 7233.1 钢锻件超声检测方法 GB/T 9444 铸钢件超声检测 第1部分：一般用途铸钢件 GB/T 11352 一般工程用铸造碳钢件 GB/T 12689（所有部分）锌及锌合金化学分析方法 GB/T 17101 桥梁缆索用热镀锌或锌铝合金钢丝钢丝绳通用技术条件 GB/T 20118 钢丝绳实际弹性模量测定方法 GB/T 24191 胶粘带拉伸强度与断裂伸长率的试验方法 GB/T 30776 锌铝合金镀层钢丝缆索 GB/T 32963 悬索桥吊索用钢丝绳 GB/T 38818 桥梁缆索用高密度聚乙烯护套料 CJ/T 297 大型低合金钢铸件 JB/T 6402 大跨度斜拉桥平行钢丝斜拉索 JT/T 775 承压设备无损检测第4部分：磁粉检测 NB/T 47013.4 桥梁缆索用热镀锌或锌铝合金钢丝 3 术语和定义 下列术语和定义适用于本文件。 3.1 吊索 (suspender)：用于连接悬索桥主缆索夹与梁的组装件。 3.2 平行钢丝吊索 (suspender of parallel wires)：外层热挤高密度聚乙烯护套的热镀锌或锌铝合金钢丝为索体的吊索。 3.3 钢丝绳吊索 (suspender of wire ropes)：采用钢丝绳为索体的吊索，钢丝绳是由两层钢丝或多个股围绕一个中心或一个绳芯螺旋捻制而成。 3.4 锚具 (suspender anchorage)：吊索两端用于索体与主缆索夹或梁连接的组件。注：叉耳连接锚具主要由叉耳、错杯、防水盖、连接件、密封组件等零部件组成；螺母连接锚具主要由张拉端错杯、螺母、连接筒、密封组件等零部件组成。 3.5 冷铸锚 (cold-cast anchorage)：采用冷铸料锚固的吊索锚具。 3.6 热铸锚 (hot-cast anchorage)：采用热铸料锚固的吊索锚具。 3.7 平行钢丝吊索公称破断索力 (Jnomi)
