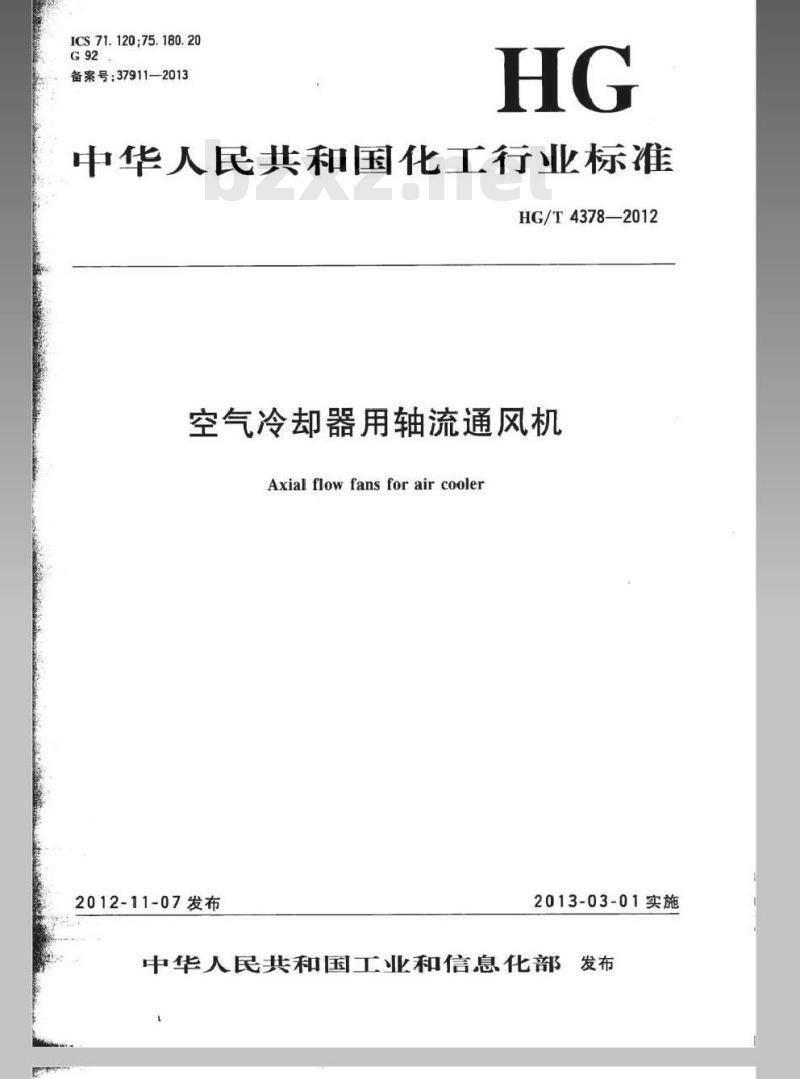

【HG化工标准】 空气冷却器用轴流通风机

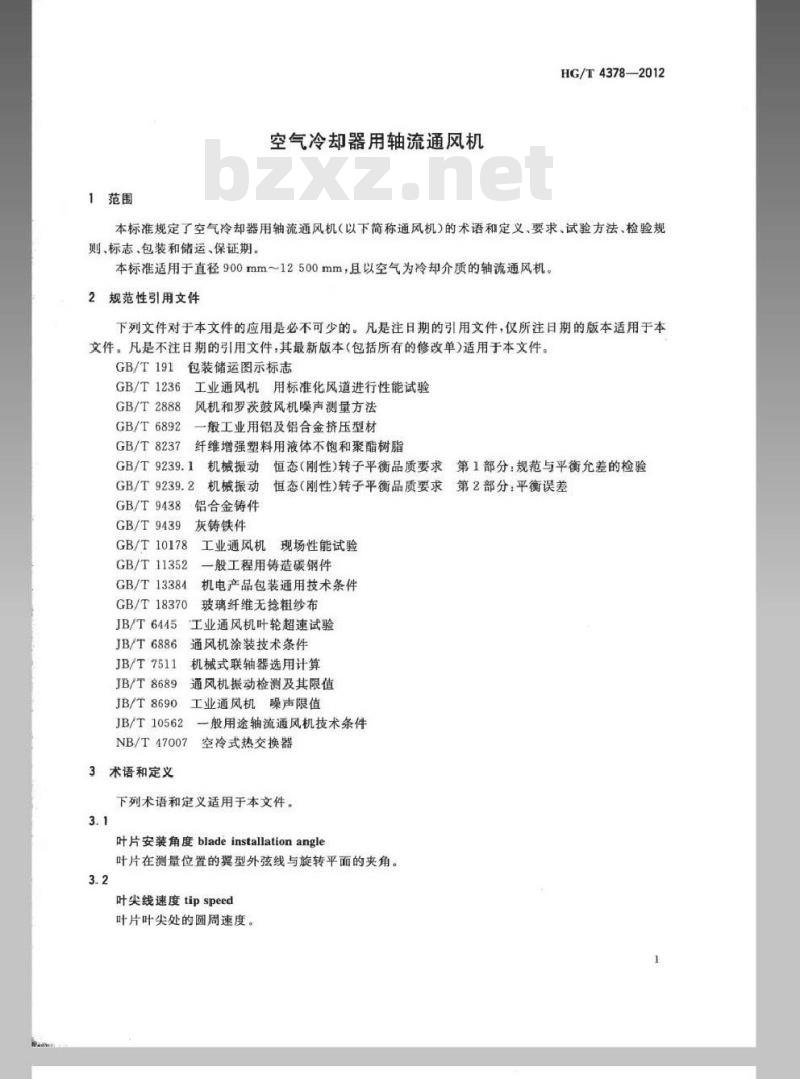

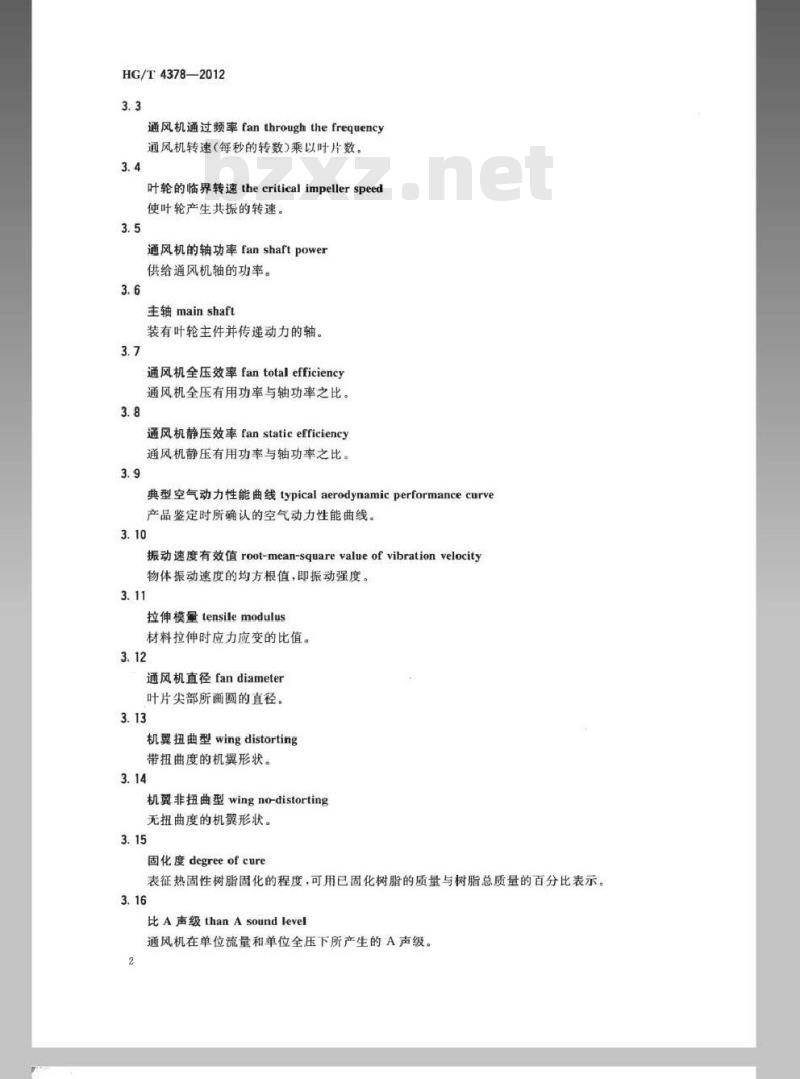

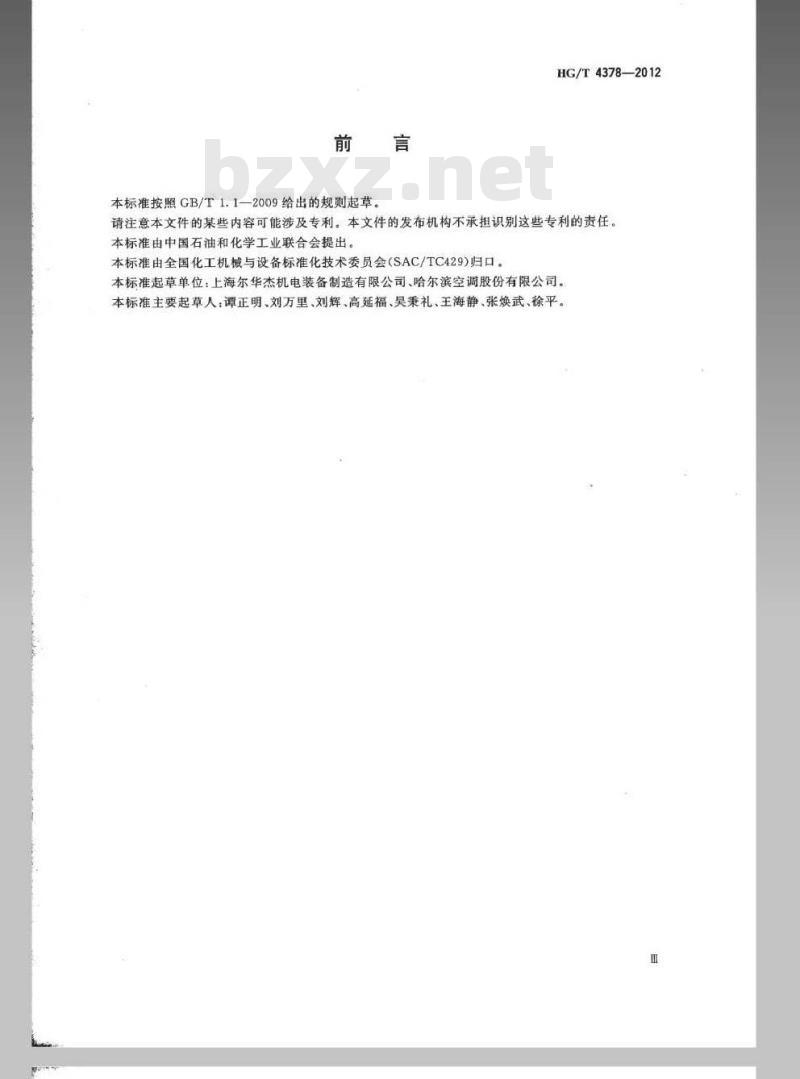

HG/T 4378—2012 空气冷却器用轴流通风机 Axial flow fans for air cooler 前言 本标准按照GB/T 1.1—2009给出的规则起草。本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。本标准起草单位：上海尔华杰机电装备制造有限公司、哈尔滨空调股份有限公司。本标准主要起草人：谭正明、刘万里、刘辉、高延福、吴秉礼、王海静、张焕武、徐平。 1 范围 本标准规定了空气冷却器用轴流通风机（以下简称通风机）的术语和定义、要求、试验方法、检验规则、标志、包装和储运、保证期。本标准适用于直径900mm~12500mm，且以空气为冷却介质的轴流通风机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1236 工业通风机用标准化风道进行性能试验 GB/T 2888 风机和罗茨鼓风机噪声测量方法 GB/T 6892 一般工业用铝及铝合金挤压型材 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB/T 9239.2 机械振动恒态（刚性）转子平衡品质要求 第2部分：平衡误差 GB/T 9438 铝合金铸件 GB/T 9439 灰铸铁件 GB/T 10178 一般工程用铸造碳钢件 GB/T 11352 机电产品包装通用技术条件 GB/T 13384 玻璃纤维无捻粗纱布 GB/T 18370 工业通风机叶轮超速试验 JB/T 6445 通风机涂装技术条件 JB/T 6886 机械式联轴器选用计算 JB/T 7511 通风机振动检测及其限值 JB/T 8689 一般用途轴流通风机技术条件 JB/T 8690 工业通风机噪声限值 JB/T 10562 工业通风机现场性能试验 NB/T 47007 3 术语和定义 下列术语和定义适用于本文件。 3.1 叶片安装角度 (blade installation angle)：叶片在测量位置的翼型外弦线与旋转平面的夹角。 3.2 叶尖线速度 (tip speed)：叶片叶尖处的圆周速度。 3.3 通风机通过频率 (fan through frequency)：通风机转速（每秒的转数）乘以叶片数。 3.4 叶轮的临界转速 (the critical impeller speed)：使叶轮产生共振的转速。 3.5 通风机的轴功率 (fan shaft power)：供给通风机轴的功率。 3.6 主轴 (main shaft)：装有叶轮主件并传递动力的轴。 3.7 通风机全压效率 (fan total efficiency)：通风机全压有用功率与轴功率之比。 3.8 通风机静压效率 (fan static efficiency)：通风机静压有用功率与轴功率之比。 3.9 典型空气动力性能曲线 (typical aerodynamic performance curve)：产品鉴定时所确认的空气动力性能曲线。 3.10 振动速度有效值 (root-mean-square value of vibration velocity)：物体振动速度的均方根值，即振动强度。 3.11 拉伸模量 (tensile modulus)：材料拉伸时应力应变的比值。 3.12 通风机直径 (fan diameter)：叶片尖部所画圆的直径。 3.13 机翼扭曲型 (wing distorting)：带扭曲度的机翼形状。 3.14 机翼非扭曲型 (wing no-distorting)：无扭曲度的机翼形状。 3.15 固化度 (degree of cure)：表征热固性树脂固化的程度，可用已固化树脂的质量与树脂总质量的百分比表示。 3.16 比A声级 (than A sound level)：通风机在单位流量和单位全压下所产生的A声级。 4 要求
