【HG化工标准】 喷墨打印正喷灯箱胶片

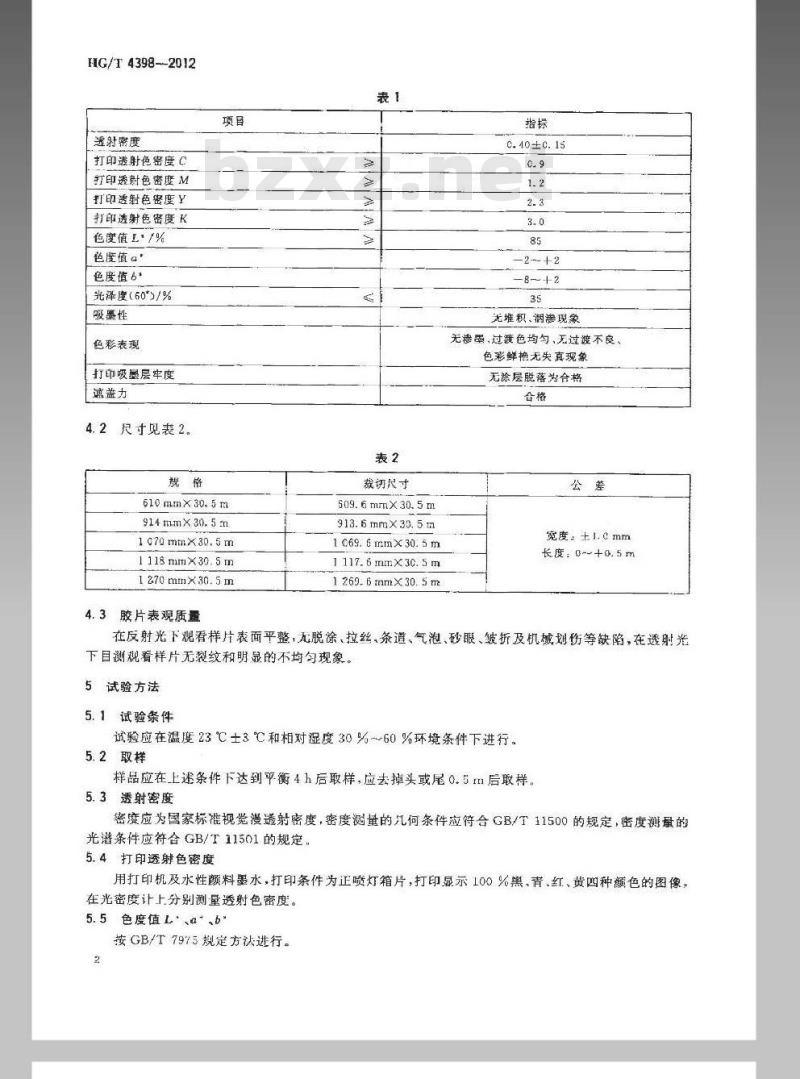

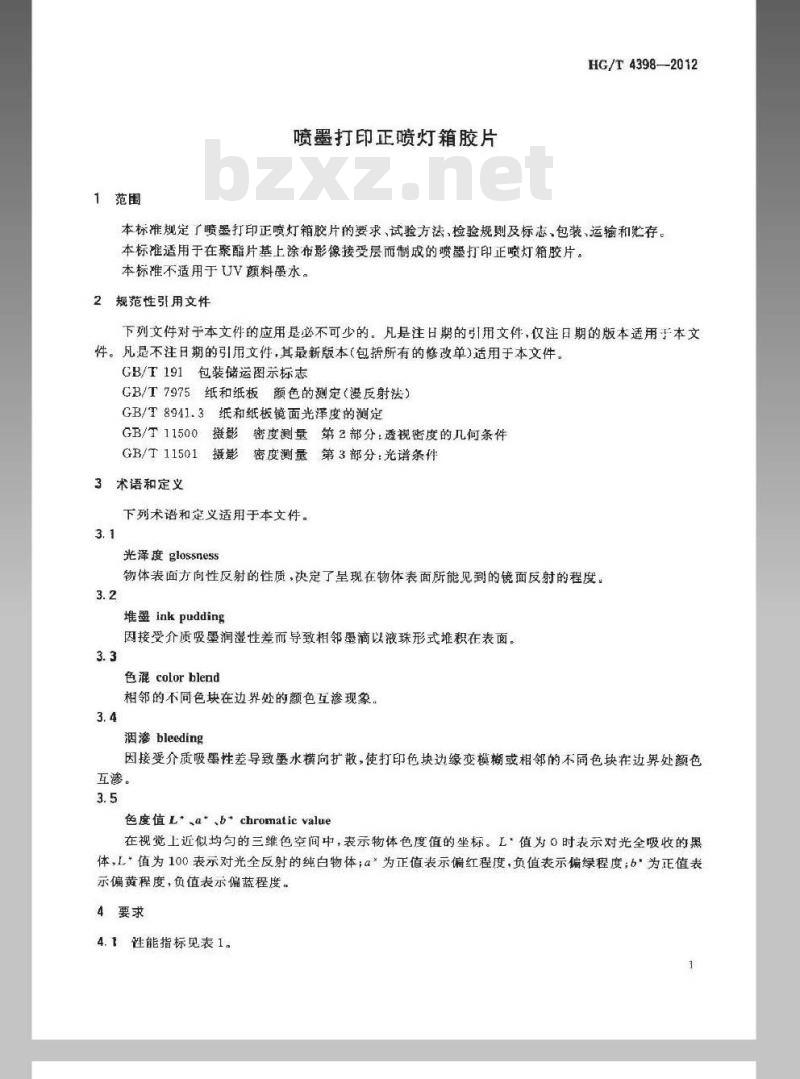

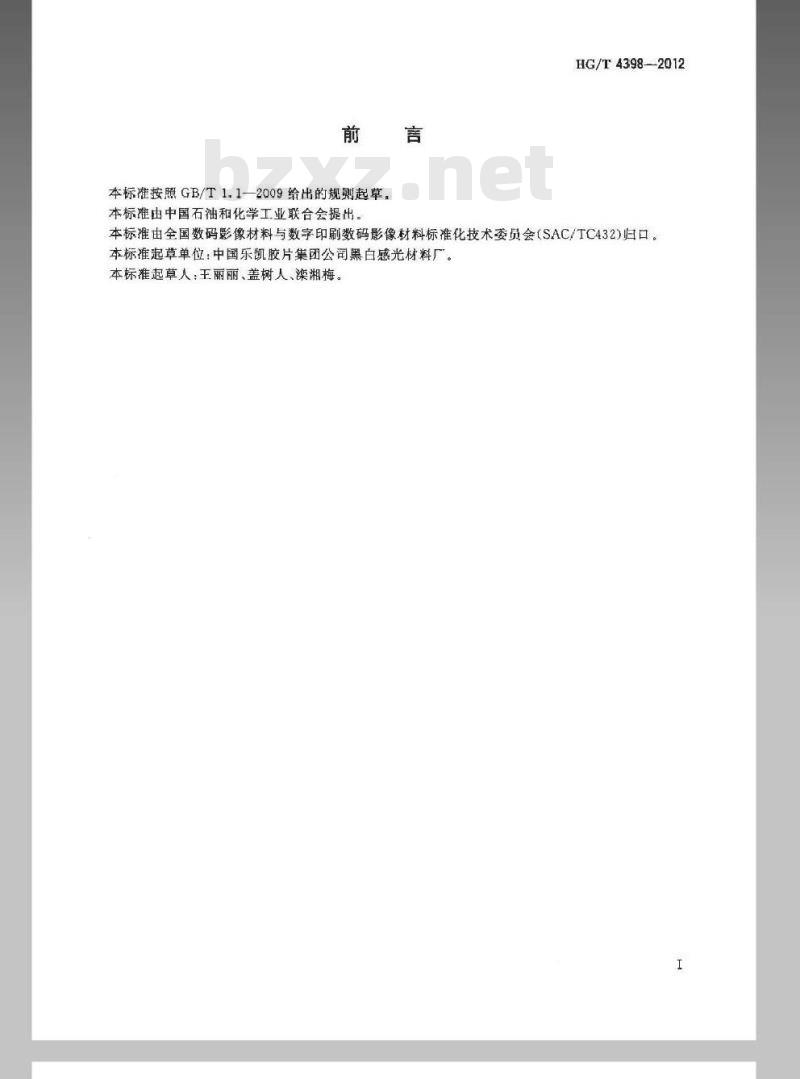

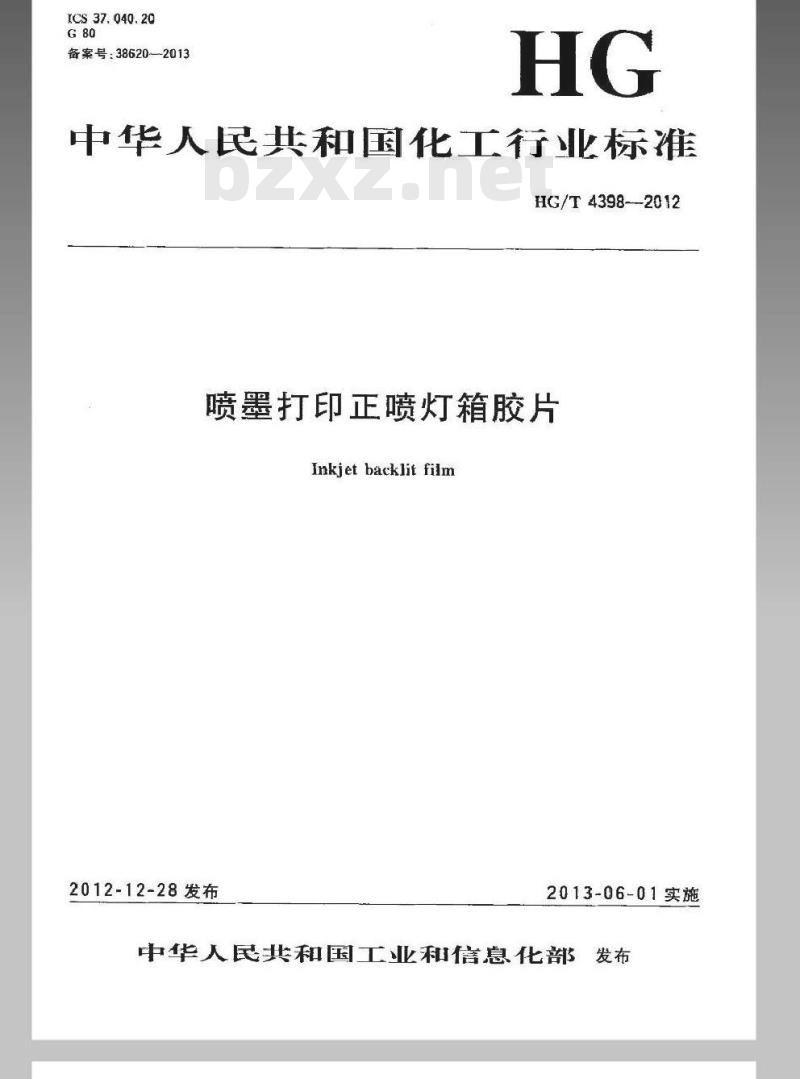

HG/T 4398-2012 喷墨打印正喷灯箱胶片 Inkjet backlit film 发布日期：2012-12-28 实施日期：2013-06-01 中华人民共和国工业和信息化部发布 本标准按照 GB/T 1.1—2009 的规定起草。本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印刷数码影像材料标准化技术委员会 (SAC/TC432) 归口。 起草单位：中国乐凯胶片集团公司黑白感光材料厂。 起草人：王丽丽、盖树人、染湘梅。 1 范围 本标准规定了喷墨打印正喷灯箱胶片的要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于在聚酯片基上涂布影像接受层而制成的喷墨打印正喷灯箱胶片。本标准不适用于 UV 颜料墨水。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运 图示标志 GB/T 7975 纸和纸板颜色的测定（漫反射法） GB/T 8941.3 纸和纸板镜面光泽度的测定 GB/T 11500 摄影密度测量 第2部分：透视密度的几何条件 GB/T 11501 摄影密度测量 第3部分：光谱条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 光泽度 (glossness)：物体表面方向性反射的性质，决定了呈现在物体表面所能见到的镜面反射的程度。 3.2 堆墨 (inkpudding)：因接受介质吸墨润湿性差而导致相邻墨滴以液珠形式堆积在表面。 3.3 色混 (colorblend)：相邻的不同色块在边界处的颜色互渗现象。 3.4 渗墨 (bleeding)：因接受介质吸墨性差导致墨水横向扩散，使打印色块边缘变模糊或相邻的不同色块在边界处发生颜色互渗。 3.5 色度值 (L*a*b* chromatic value)：在视觉上近似均匀的三维色空间中，表示物体色度值的坐标。L 值为 0 时表示对光全吸收的黑体，L 值为 100 表示对光全反射的纯白物体；a* 为正值表示偏红程度，负值表示偏绿程度；b* 为正值表示偏黄程度，负值表示偏蓝程度。 4 要求 4.1 性能指标（见表 1） 表 1 性能指标 - 打印透射色密度 C：0.40±0.15 - 打印透射色密度 M：0.9 - 打印透射色密度 Y：1.2 - 打印透射色密度 K：2.3~3.0 - 色度值 L*：85 - 色度值 a*：-2 ~ +2 - 色度值 b*：-8 ~ +2 - 光泽度 (60°)：35 - 吸墨性：无堆墨、渗墨现象 - 色彩表现：透射均匀，过渡色均匀，无过渡不良，色彩鲜艳无失真现象 - 打印吸墨层牢度：无涂层脱落为合格 - 遮盖力：合格 4.2 尺寸（见表 2） 表 2 规格与尺寸 - 规格 610mm × 30.5m：裁切尺寸 599.6mm × 30.5m - 规格 914mm × 30.5m：裁切尺寸 913.6mm × 30.5m - 规格 1070mm × 30.5m：裁切尺寸 1069.6mm × 30.5m - 规格 1188mm × 30.5m：裁切尺寸 1187.6mm × 30.5m - 规格 1270mm × 30.5m：裁切尺寸 1269.6mm × 30.5m 公差：宽度 ±1.0mm，长度 0 ~ +0.5m。 4.3 胶片表观质量 在反射光下观看，样片表面平整，无脱涂、拉丝、条道、气泡、砂眼、皱折及机械划伤等缺陷；在透射光下目测观看，样片无裂纹和明显的不均匀现象。 5 试验方法 5.1 试验条件 试验应在温度 23℃±3℃ 和相对湿度 30%~60% 环境条件下进行。 5.2 取样 样品应在上述条件下达到平衡 4h 后取样，应去掉头或尾 0.5m 后取。 5.3 透射密度 密度应为国家标准规定的视觉漫透射密度，密度测量的几何条件应符合 GB/T 11500 的规定，密度测量的光谱条件应符合 GB/T 11501 的规定。 5.4 打印透射色密度 用打印机及水性颜料墨水，打印条件为正喷灯箱片，打印显示 100% 黑、青、红、黄四种颜色的图像，在光密度计上分别测量透射色密度。 5.5 色度值 L*、a*、b* 按 GB/T 7975 规定方法进行。 5.6 光泽度 按 GB/T 8941.3 规定方法进行，其中仪器使用测试角度为 60° 的光泽度仪。 5.7 吸墨性 用打印机及彩色墨水打印图像，目测图像表面均匀，无堆墨、渗墨现象。 5.8 色彩表现 用打印机及彩色墨水打印图像，目测无渗墨、过渡色均匀、色彩鲜艳无失真现象。 5.9 打印吸墨层牢度 用专用测试胶带 180° 粘剥，目测无涂层脱落。 5.10 遮盖力 将待测样片放在距离 60W 白炽灯 10cm~...
