【GB国家标准】 镀锌产品锌层附着性试验方法

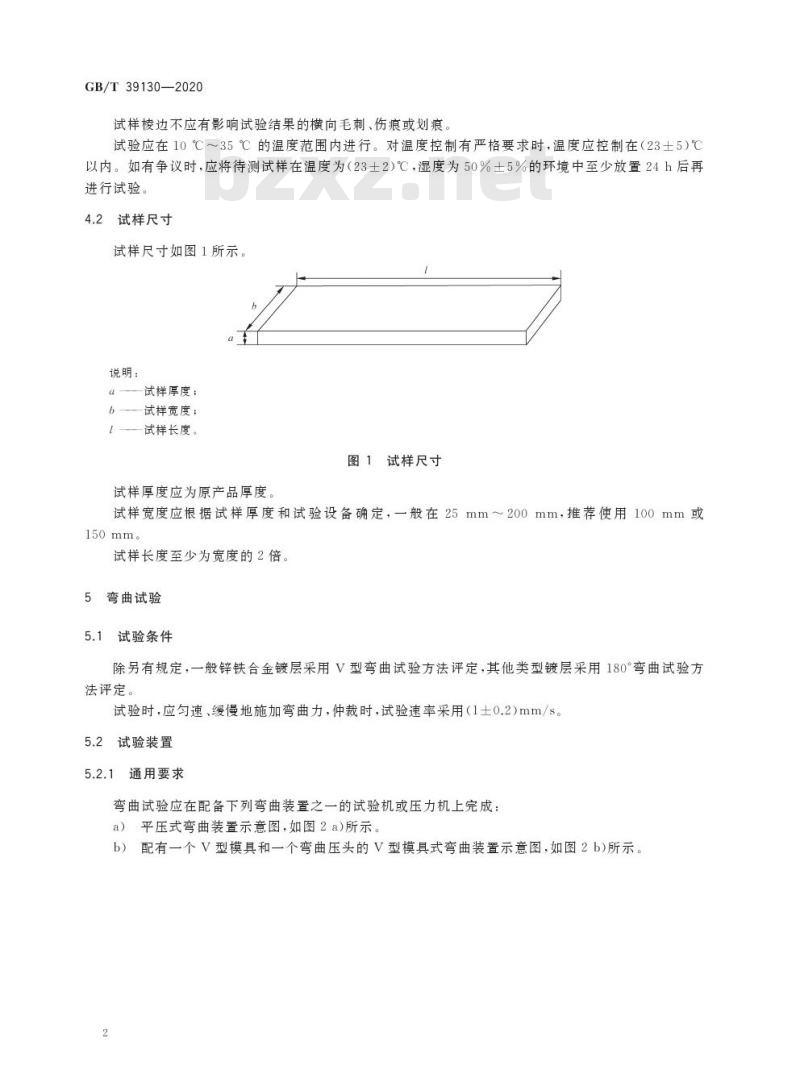

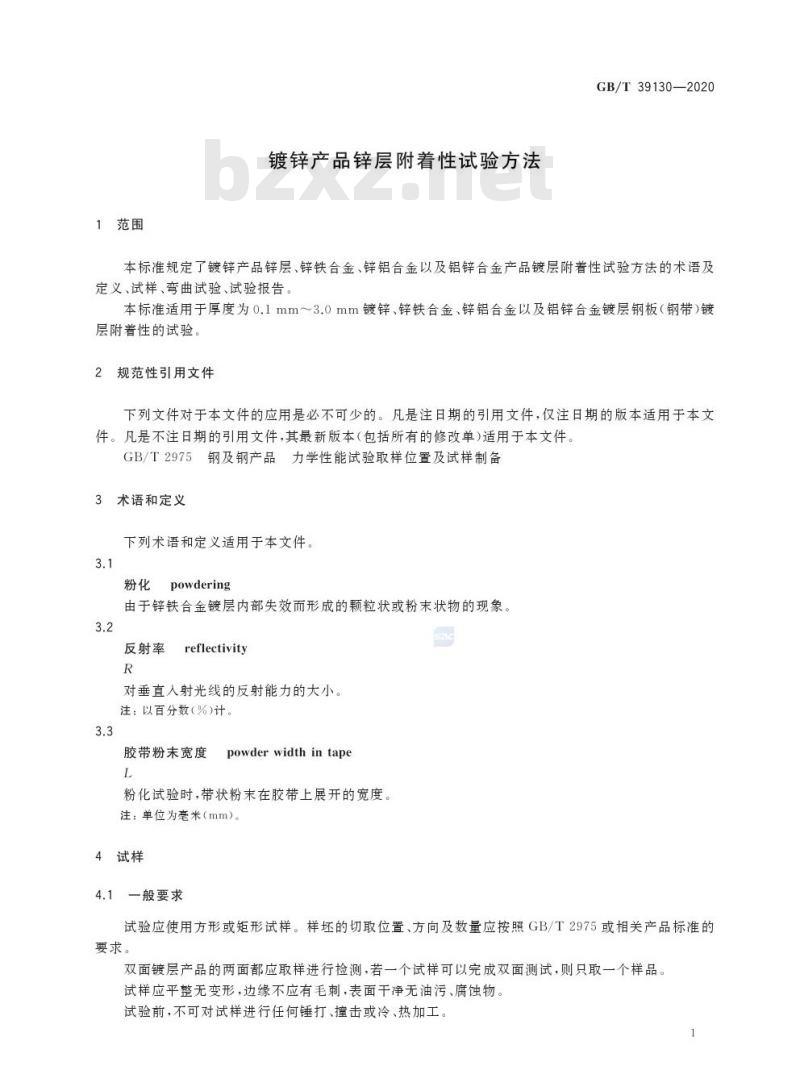

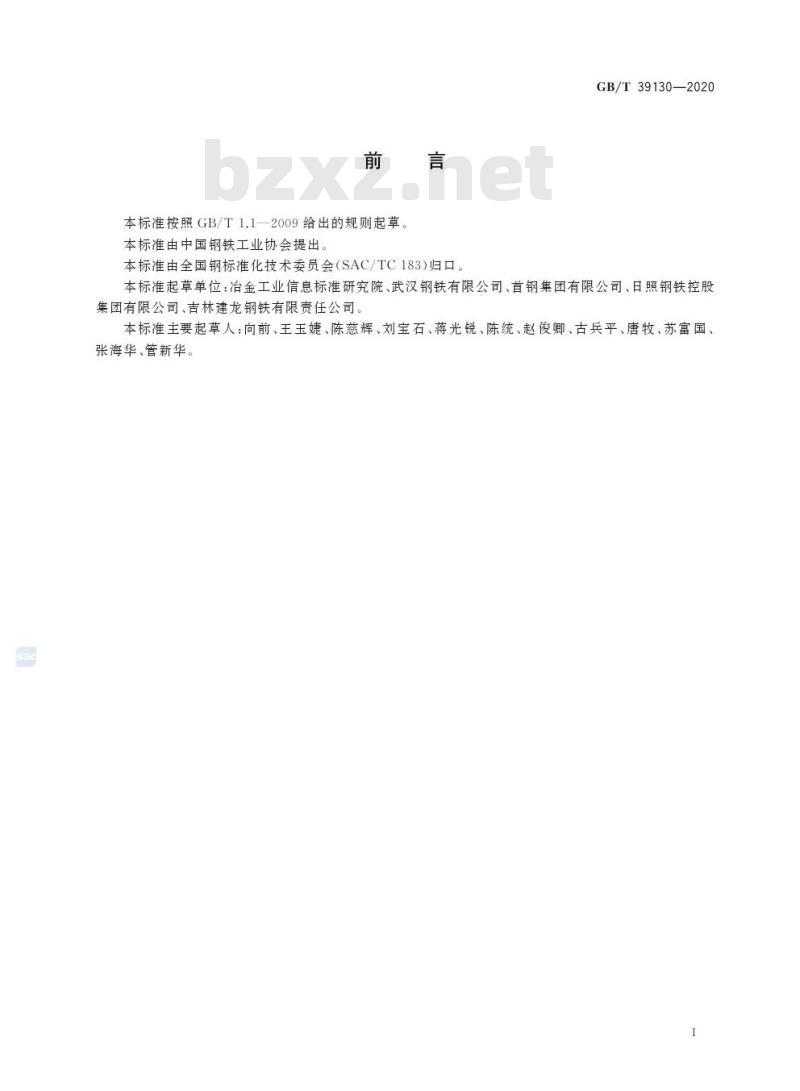

GB/T 39130—2020 镀锌产品锌层附着性试验方法 Measuring method for adhesion of zinc coating for galvanized products 发布日期：2020-10-11 实施日期：2021-05-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照GB/T 1.1—2009给出的规则起草，由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会 (SAC/TC183) 归口。 本标准起草单位：冶金工业信息标准研究院、武汉钢铁有限公司、首钢集团有限公司、日照钢铁控股集团有限公司、吉林建龙钢铁有限责任公司。 本标准主要起草人：向前、王玉婕、陈慈辉、刘宝石、蒋光锐、陈统、赵俊卿、古兵平、唐牧、苏富国、张海华、管新华。 1 范围 本标准规定了镀锌产品锌层、锌铁合金、锌铝合金以及铝锌合金产品镀层附着性试验方法的术语及定义、试样、弯曲试验、试验报告。本标准适用于厚度为 0.1mm～3.0mm 镀锌、锌铁合金、锌铝合金以及铝锌合金镀层钢板（钢带）镀层附着性的试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2975 钢及钢产品力学性能试验 取样位置及试样制备 3 下列术语和定义适用于本文件 3.1 粉化 (powdering)：由于锌铁合金镀层内部失效而形成的颗粒状或粉末状物的现象。 3.2 反射率 (reflectivity, R)：对垂直入射光线的反射能力的大小。注：以百分数 (%) 计。 3.3 胶带粉末宽度 (powder width in tape, L)：粉化试验时，带状粉末在胶带上展开的宽度。注：单位为毫米 (mm)。 4 试样 4.1 一般要求 试验应使用方形或矩形试样。样品的切取位置、方向及数量应按照 GB/T 2975 或相关产品标准的要求。双面镀层产品的两面都应取样进行检测，若一个试样可以完成双面测试，则只取一个样品。试样应平整无变形，边缘不应有毛刺，表面干净无油污、腐蚀物。试验前，不可对试样进行任何锤打、撞击或冷、热加工。试样棱边不应有影响试验结果的横向毛刺、伤痕或划痕。试验应在 10℃～35℃ 的温度范围内进行。对温度控制有严格要求时，温度应控制在 (23±5)℃ 以内。如有争议时，应将待测试样在温度为 (23±2)℃，湿度为 50%±5% 的环境中至少放置 24h 后再进行试验。 4.2 试样尺寸 试样尺寸参数如下： - 试样厚度 (t)：应为原产品厚度。 - 试样宽度 (a)：应根据试样厚度和试验设备确定，一般在 25mm～200mm，推荐使用 100mm 或 150mm。 - 试样长度 (b)：至少为宽度的 2 倍。 5 弯曲试验 5.1 试验条件 除另有规定，一般锌铁合金镀层采用 V 型弯曲试验方法评定，其他类型镀层采用 180° 弯曲试验方法评定。试验时，应匀速、缓慢地施加弯曲力。仲裁时，试验速率采用 (1±0.2) mm/s。 5.2 试验装置 5.2.1 通用要求 弯曲试验应在配备下列弯曲装置之一的试验机或压力机上完成： a) 平压式弯曲装置：配有一个弯曲压头。 b) V 型模具式弯曲装置：配有一个 V 型模具和一个弯曲压头。 5.2.2 弯曲装置 试验装置由压力机及有足够硬度的支座构成，可以提供足够的压力，保证试样弯曲成形。弯曲压头和支座与试样的接触面应平坦。使用平压式弯曲装置时，压头侧面长度应不小于试样宽度；使用 V 型弯曲装置时，弯曲压头及支座宽度应不小于试样宽度。弯曲压头应有足够的刚性，试验过程中不应有变形。 弯曲装置符号及说明如下： - a：试样厚度 (t ≤ 3.0mm) - D：弯曲压头直径 (按相应产品标准或协议，推荐采用 30mm) - t：V 型槽边长 (0.5mm~1.5mm) - α：压头倒圆半径 (45°、60°、75°、90°) - F：施加的作用力 5.3 试验方法 5.3.1 180° 弯曲试验
