  • GB/T 15144-2020
  • 现行

基本信息

  • 标准号:

    GB/T 15144-2020

  • 标准名称:

    管形荧光灯用交流和/或直流电子控制装置性能要求

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

GB/T 15144-2020.AC and/or DC-supplied electronic control gear for tubular fluorescent lamps-Performance requirements.
1范围
GB/T 15144规定了管形荧光灯用电子控制装置的性能要求。该电子控制装置使用在电压不超过1 0000 V,频率为50Hz或60Hz的交流电源和/或直流电源,其工作频率不同于电源的频率,与其匹配使用的为符合IEC60081和IEC60901要求的荧光灯和其他高频工作的荧光灯。
注1:本标准所述试验均为型式试验。不包括对生产期间的单个控制装置的试验要求。
注2:对于诸如灯具和独立式控制裴置等最终产品,已有关于电源电流谐波和抗扰性规范的特定标准。在这方面,灯具中的控制装置起主要作用。控制装置及其他零部件均应符合这此标准。
注3:电子控制装置的数字可寻址照明接口的要求在IEC 62386中给出。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
IEC 60081:2010双端荧光灯 性 能要求(Double-capped fluorescent lamps-Performance specifications)
IEC 60901:2007单 端荧光灯性 能要求(Single-capped fluorescent lamps- Performance specifications)
IEC 61347-1:2010灯的控制装置第1部分:一般要求和安全要求(Lamp controlgear-Part 1:General and safety requirements)

标准内容标准内容

部分标准内容:

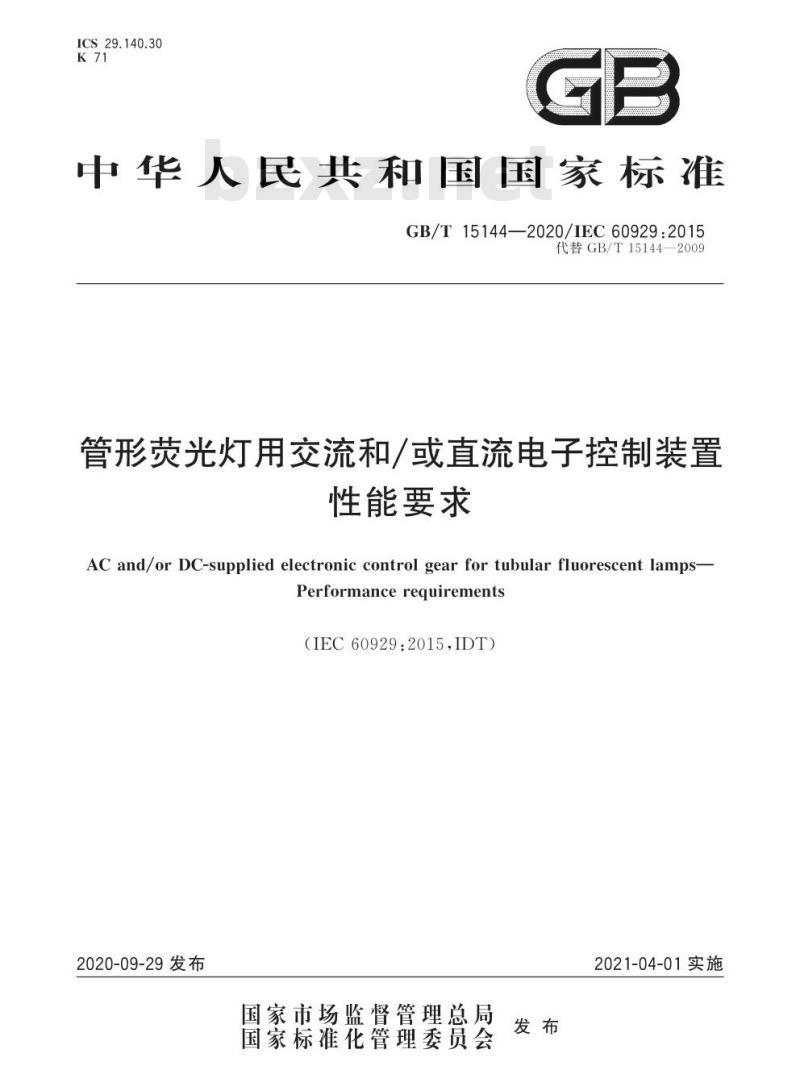

ICS29.140.30
K71
中华人民共和国国家标准
GB/T15144—2020/IEC60929:2015代替GB/T15144—2009
管形荧光灯用交流和/或直流电子控制装置性能要求
AC and/or DC-supplied electronic controlgearfortubular fluorescentlamps-Performance requirements
(IEC60929:2015,IDT)
2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施

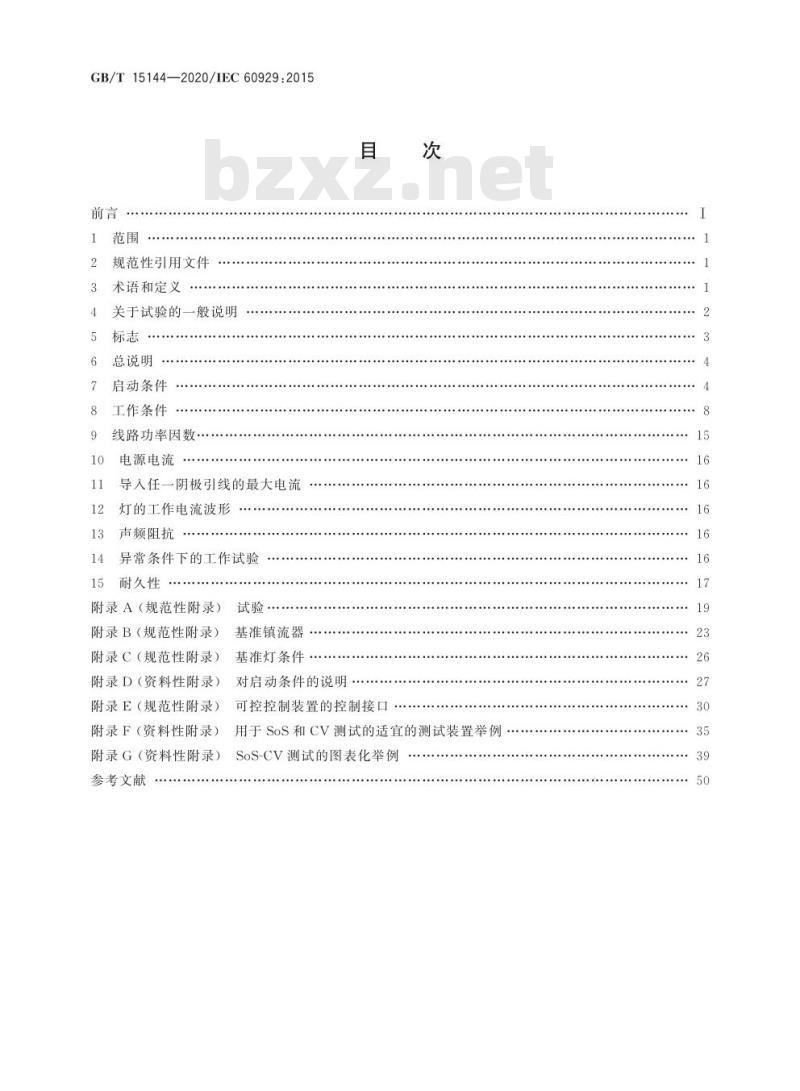

GB/T15144—2020/IEC60929:2015前言
规范性引用文件
术语和定义
关于试验的一般说明
总说明
启动条件
工作条件
线路功率因数·
电源电流
导人任一阴极引线的最大电流
灯的工作电流波形
声频阻抗
异常条件下的工作试验
耐久性
附录A(规范性附录)
附录B(规范性附录)
附录C(规范性附录)
附录D(资料性附录)
基准镇流器
基准灯条件
对启动条件的说明.…
可控控制装置的控制接口
附录E(规范性附录)
附录F(资料性附录)
附录G(资料性附录)
参考文献
用于SoS和CV测试的适宜的测试装置举例SoS-CV测试的图表化举例

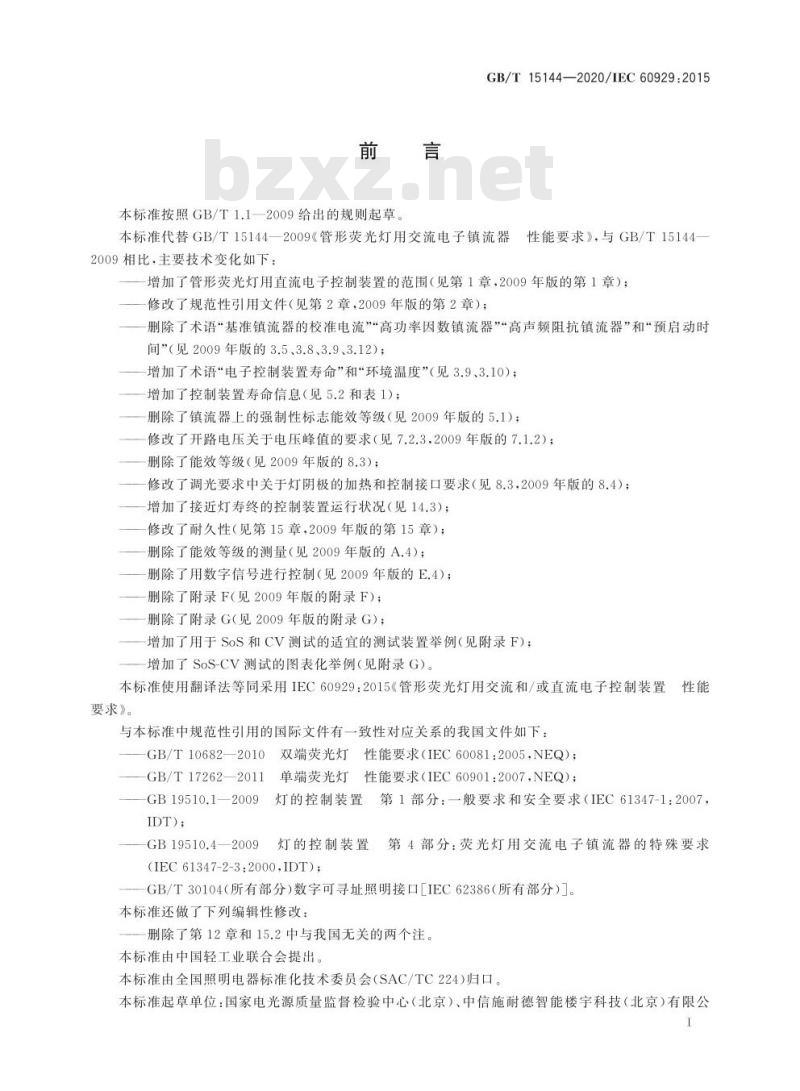

本标准按照GB/T1.1一2009给出的规则起草。GB/T15144—2020/IEC60929:2015本标准代替GB/T15144一2009《管形荧光灯用交流电子镇流器性能要求》,与GB/T15144-2009相比,主要技术变化如下:增加了管形荧光灯用直流电子控制装置的范围(见第1章,2009年版的第1章);修改了规范性引用文件(见第2章,2009年版的第2章):删除了术语“基准镇流器的校准电流”“高功率因数镇流器”“高声频阻抗镇流器”和“预启动时间”(见2009年版的3.5、3.8、3.9、3.12);-增加了术语“电子控制装置寿命”和“环境温度”(见3.9、3.10);增加了控制装置寿命信息(见5.2和表1);删除了镇流器上的强制性标志能效等级(见2009年版的5.1);修改了开路电压关于电压峰值的要求(见7.2.3,2009年版的7.1.2);删除了能效等级(见2009年版的8.3;修改了调光要求中关于灯阴极的加热和控制接口要求(见8.3,2009年版的8.4);增加了接近灯寿终的控制装置运行状况(见14.3);修改了耐久性(见第15章,2009年版的第15章):删除了能效等级的测量(见2009年版的A.4);-删除了用数字信号进行控制(见2009年版的E.4);删除了附录F(见2009年版的附录F);删除了附录G(见2009年版的附录G);增加了用于SoS和CV测试的适宜的测试装置举例(见附录F);增加了SoS-CV测试的图表化举例(见附录G)。本标准使用翻译法等同采用1EC60929:2015《管形荧光灯用交流和/或直流电子控制装置性能要求》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下:双端荧光灯性能要求(IEC60081:2005,NEQ);GB/T10682—2010
GB/T17262—2011
—GB19510.1—2009
IDT);
GB19510.4—2009
单端荧光灯性能要求(IEC60901:2007,NEQ);灯的控制装置第1部分:一般要求和安全要求(IEC61347-1:2007,灯的控制装置第4部分:荧光灯用交流电子镇流器的特殊要求(IEC61347-2-3:2000,IDT);
GB/T30104(所有部分)数字可寻址照明接口[IEC62386(所有部分)]。本标准还做了下列编辑性修改:删除了第12章和15.2中与我国无关的两个注。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位:国家电光源质量监督检验中心(北京)、中信施耐德智能楼宇科技(北京)有限公I

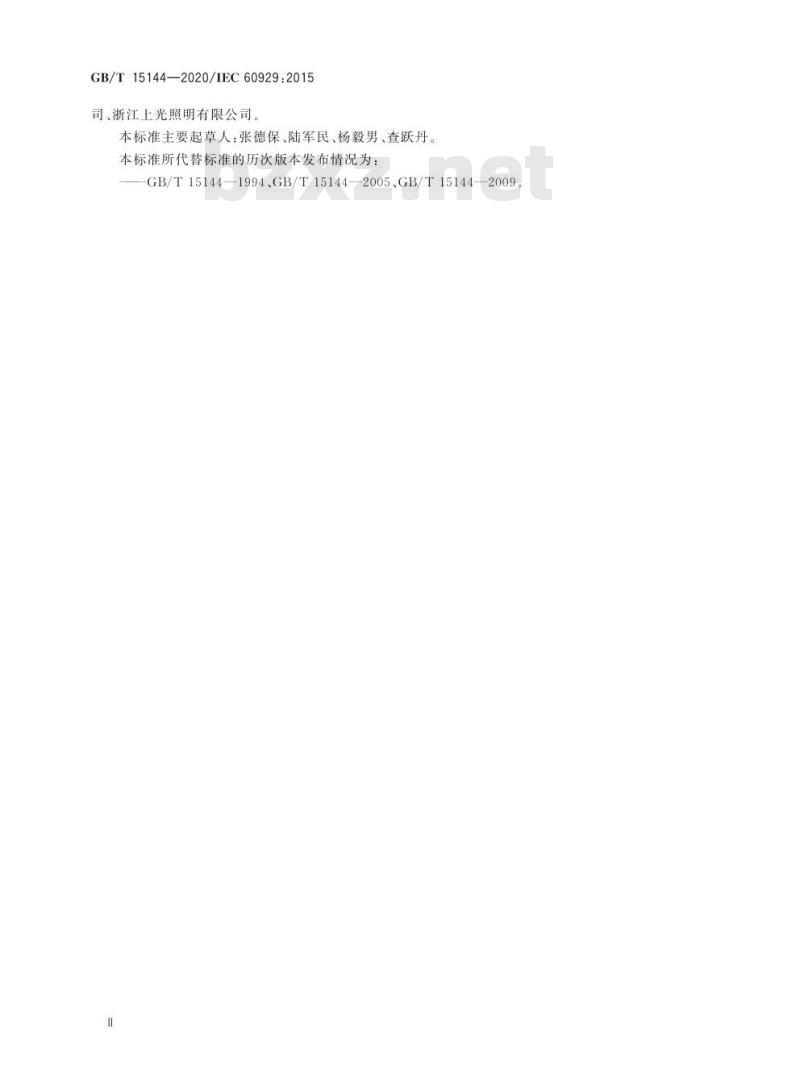

GB/T15144—2020/IEC60929:2015司、浙江上光照明有限公司。
本标准主要起草人:张德保、陆军民、杨毅男、查跃丹。本标准所代替标准的历次版本发布情况为:GB/T15144—1994、GB/T15144—2005,GB/T15144—20091范围

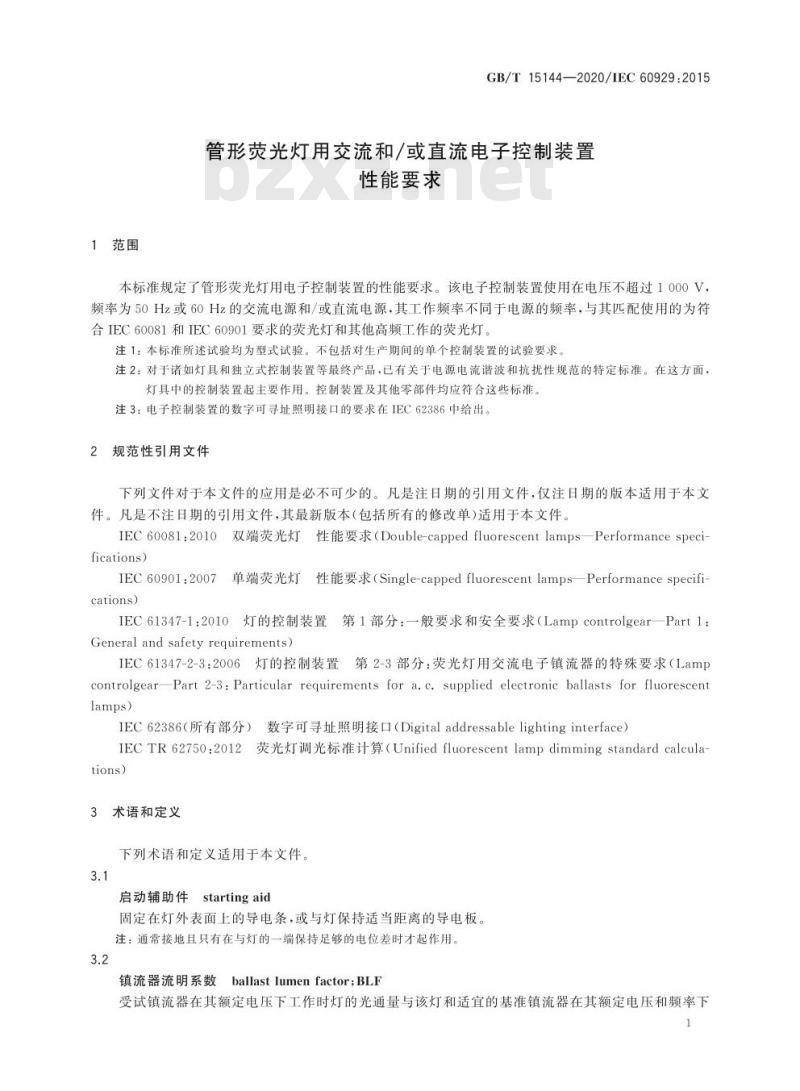

GB/T15144—2020/IEC60929:2015管形荧光灯用交流和/或直流电子控制装置性能要求
本标准规定了管形荧光灯用电子控制装置的性能要求。该电子控制装置使用在电压不超过1000V,频率为50Hz或60Hz的交流电源和/或直流电源,其工作频率不同于电源的频率,与其匹配使用的为符合IEC60081和IEC60901要求的荧光灯和其他高频工作的荧光灯。注1:本标准所述试验均为型式试验。不包括对生产期间的单个控制装置的试验要求。注2:对于诸如灯具和独立式控制装置等最终产品,已有关于电源电流谐波和抗扰性规范的特定标准。在这方面,灯具中的控制装置起主要作用。控制装置及其他零部件均应符合这些标准注3:电子控制装置的数字可寻址照明接口的要求在IEC62386中给出。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。IEC60081:2010双端荧光灯性能要求(Double-cappedfluorescentlamps—Performancespeci+fications
IEC60901:2007
单端荧光灯性能要求(Single-cappedfluorescentlamps—Performancespecifi-cations)
IEC61347-1:2010灯的控制装置第1部分:一般要求和安全要求(Lampcontrolgear一Part1:General and safetyrequirements)IEC61347-2-3:2006灯的控制装置第2-3部分:荧光灯用交流电子镇流器的特殊要求(LampcontrolgearPart 2-3:Particular requirements for a.c.supplied electronic ballasts for fluorescentlamps)
IEC62386(所有部分)数字可寻址照明接口(Digitaladdressablelightinginterface)IECTR62750:2012荧光灯调光标准计算(Unifiedfluorescentlampdimmingstandardcalculations)
3术语和定义
下列术语和定义适用于本文件。3.1
启动辅助件startingaid
固定在灯外表面上的导电条,或与灯保持适当距离的导电板。注:通常接地且只有在与灯的一端保持足够的电位差时才起作用。3.2
镇流器流明系数ballastlumenfactor;BLF受试镇流器在其额定电压下工作时灯的光通量与该灯和适宜的基准镇流器在其额定电压和频率下1
GB/T15144—2020/IEC60929:2015工作时的光通量之比。免费标准下载网bzxz
基准镇流器
referenceballast
在交流电源频率下工作的灯用的特殊电感式镇流器或在高频下工作的灯用的特殊电阻式镇流器注1:设计用于在测试镇流器、挑选基准灯以及在标准化的条件下测试常规生产的灯时提供基准。其主要特征是在其额定频率下具有稳定的电压/电流比,相对地不受电流、温度和周围磁场变化的影响,注2:改写GB/T2900.65—2004,定义845-08-36。3.4
referencelamp
基准灯
经过挑选用来检验控制装置的灯,这种灯在与基准镇流器一起工作时所具有的电特性接近于灯的相关标准所规定的标称值,
注:附录C给出了该种灯的具体条件。3.5
totalcircuitpower
线路总功率
在控制装置的额定电压和频率下由控制装置和灯的组合所消耗的总功率。3.6
线路功率因数
circuitpowerfactor
控制装置与其匹配使用的灯(一只或几只)的组合的功率因数。3.7
预热启动
preheat starting
在灯被实际触发之前能使灯的电极达到发射温度的线路类型。3.8
非预热启动
non-preheat starting
能利用高开路电压使电极产生二次电子发射的线路类型。3.9
electronic control gear lifetime电子控制装置寿命
宣称的平均寿命,燃点到平均寿命时90%的电子控制装置仍在工作。注1:在寿命表述的上下文中,电子控制装置“在工作”是指电子控制装置仍在履行它既定的功能。注2:制造商采用合适的方法,例如统计计算和/或可靠性试验。3.10
ambienttemperature
环境温度
制造商宣称的电子控制装置正常工作的温度范围注1:电子控制装置的寿命基于环境温度,为便于测量,同时给出t。点的温度。注2:待测装置的环境温度测试条件宜在额定电压下根据IEC61347-1:2010附录D的要求。4关于试验的一般说明
按照本标准进行的试验均为型式试验。4.1
注:本标准所述要求及允许公差均以对制造商所提交的型式试验样品进行的试验为依据。原则上,这种型式试验样品由具备制造商生产典型特性的样品组成,并尽可能地接近生产的中间值,2
GB/T15144—2020/IEC60929:2015可预期,在按照型式试验样品制造产品时采用本标准给出的公差,能确保使产品的大多数符合本标准。但是,由于产品的离散性,有时难免会出现超出规定公差范围的产品。关于按照特性进行检验的抽样方案和程序参见IEC60410。
试验要按照条款的顺序进行,但另有规定时除外。一个控制装置提交用于所有的试验,除非另有说明。4.3
通常,对每一种类型的控制装置进行所有的试验。在涉及一系列相似但功率不同的控制装置的情况下,经制造商同意,对该系列中每个额定功率或挑选出有代表性的控制装置进行全部的试验。试验在附录A所规定的条件下进行。灯相关标准中未作规定的灯的参数应由灯的制造商给出。4.5
4.6本标准规定的所有控制装置均应符合IEC61347-2-3:2006的要求。4.7
应注意灯的性能标准,里面包含了“控制装置设计信息”。宜满足这些要求使灯正常工作,但本标准对于控制装置的型式试验并不要求对灯的性能测试。5标志
5.15
强制性标志
电子控制装置上应清晰地标有下述强制性标志:线路功率因数,例如:0.85,
如果功率因数小于0.95且超前,其后应标有字母C,例如:0.85C。如适用,还应标有下述标志:
b)表明控制装置在设计上符合声频阻抗要求的符号子5.2附加强制信息
除了上述强制性标志之外,下述内容也应标在控制装置上,或注明在制造商的产品目录或类似文件中:
关于启动类型的明确说明,即预热型或非预热型:b)关于控制装置是否需要启动辅助件的说明;在1土0.05的范围之外的镇流器流明系数;c)
d)与环境温度和参考点t。上的测量温度相关联的控制装置寿命。对于此条信息,应采用表1的格式。对应固定的环境温度值40℃,50℃和60℃,制造商应添加在参考点t。测试的温度值和宣称的寿命,表中给出的参考点温度测试值不应超过t。值(IEC61347-1:2010),如果超过,就保持空白,但至少应填充40℃的环境温度值。表1控制装置寿命信息
环境温度/℃
基准点t。上的测量温度/℃
寿命/h
““℃”值由控制装置生产者宣称。b“h\值由控制装置生产者宣称。40
××\
XXXXX
×××××
注1:控制装置制造商允许给出表1中环境温度和寿命的额外信息注2:对于多种功率控制装置,给出最不利负载条件或对每一种灯和控制装置组合列表。60
××*
XXX*
GB/T15144—2020/IEC60929:20155.3非强制信息
制造商可给出下述信息作为非强制性标志:a)在额定电压下带灯和不带灯工作时的额定输出频率;b)
能使控制装置在规定电压(范围)良好地工作的环境温度范围的极限值:c)
线路总功率。
总说明
可预计,符合本标准的控制装置在额定电压的92%~106%之间的电压下能使符合IEC60081:2010和IEC60901:2007的灯或其他高频荧光灯在其环境温度为10℃~35℃时顺利地启动,并使它们在环境温度为10℃~50℃时良好地工作。注1:IEC60081:2010和IEC60901:2007所给定的电气特性是采用基准镇流器在其额定电压和频率为50Hz或60Hz时所得到的,在使用高频控制装置时和在5.3的b)中所述条件下工作时的电气特性可能有所不同。注2:在某些地区,制定有关于灯具电磁兼容性的法规。灯的控制装置也能使这种电磁兼容性发生变化。参见参考文献。
7启动条件
7.1概述
当控制装置按照预定使用要求工作时,控制装置应能使灯启动,并且不对灯的性能造成不利的影响。附录D对启动条件做了说明。合格性按照7.2~7.4中所述适用的试验要求进行检验,试验时使控制装置在其额定值的92%和106%之间的任一电源电压下工作。7.2预热式控制装置的条件
7.2.1概述
控制装置应按照下述要求以及附录A的A.3的要求进行试验。有关预热的相同要求也适用于在任一调光位置上处于启动状态的可调式控制装置。灯参数表给出了与控制装置一起使用的替代电阻Rsubmi),用来检验控制装置在启动时能否产生符合灯参数表中的最小能量。如果控制装置不能提供灯参数表规定的最小能量,则该控制装置不合格。最大能量用另一个替代电阻Rsub(max)来检验,该替代电阻对应于上限能量。如果控制装置产生过高的能量,则该控制装置不合格。灯参数表中也给出了第二个替代电阻值。如没有给出,可从灯的制造商处获得。
7.2.2预热能量
控制装置在t,时应至少能提供根据灯参数表所示时间/能量限值得到的最小总加热能量Emin(见图1)。按照相应灯参数表的要求,(t1,t2)间隔之内的总加热能量应在最大加热能量Emx和最小加热能量Emin之间(见图1)。
说明:
灰色区
深灰色区一
00.4
V触发
V非融发
供给阴极所允许的能量;
所允许的触发;
提供给电极预热用的能量(J):Emin=Qmin+Pmin·t=最小阴极预热能量;Emax=Qmax+Pmax·t=最大阴极预热能量;V(t)=在控制装置的输出端测得的电压;t=t(V触发);
t2=t(V触发)。
v(o
GB/T15144—2020/IEC60929:20153.0时间/s
时间/s
注:Qmm(J)、Qmx(J)、Pmm(W)、Pmx(W)、V非触发(V);V融发(V)见灯的参数表。图1预热和启动所需能量的示意图在t2之前的任一时间,最大加热能量不应超过相应灯参数表所规定的极限值。如果t2一ti<0.1s,则在时间间隔(t1,t2)内不适用此要求。绝对最小预热时间应为0.4s,但相应灯参数表另有规定时除外。为了防止产生拉弧,在E阴极预热电流是否符合要求由下述试验来检验:用一对具有相应灯参数表所规定之值的无感电阻代替灯的每个阴极,控制装置应能提供符合相应灯参数表所规定的时间/电流限值要求的最小和最大总加热电流。最小预热电流ik被定义为式(1):k
..(1)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
