【HG化工标准】 代替 HG/T 2145.4-2009 搪玻璃带视镜快开手孔

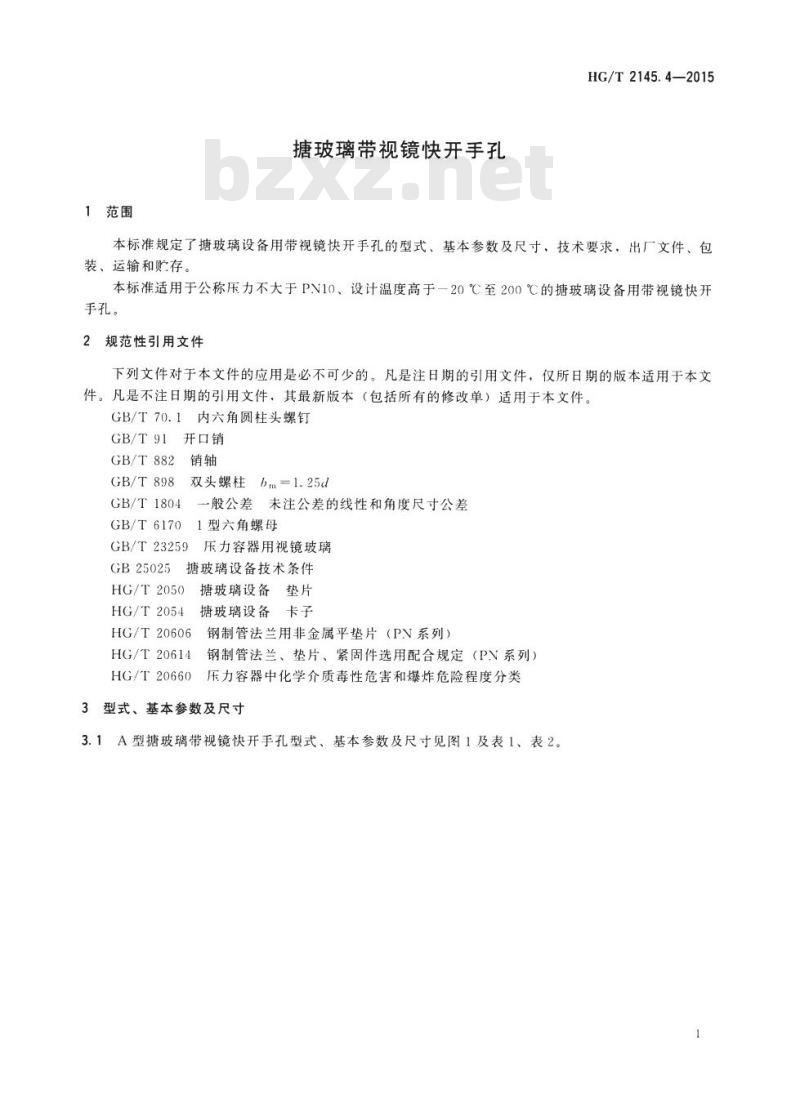

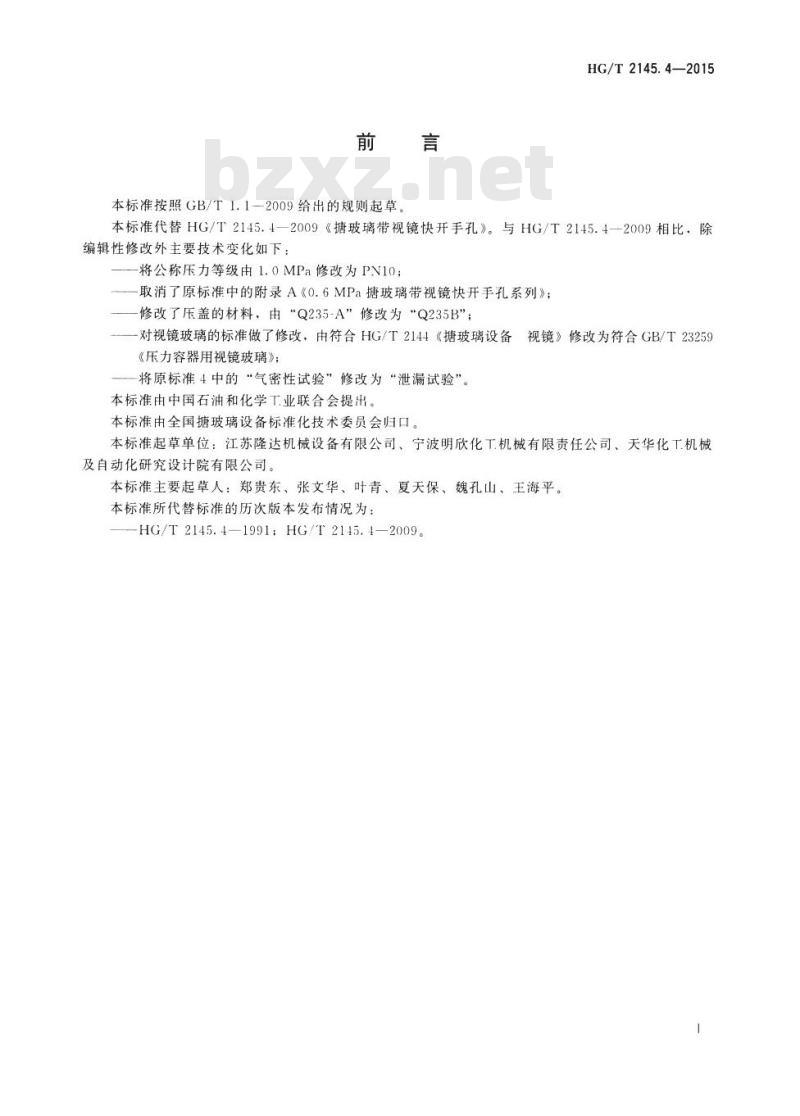

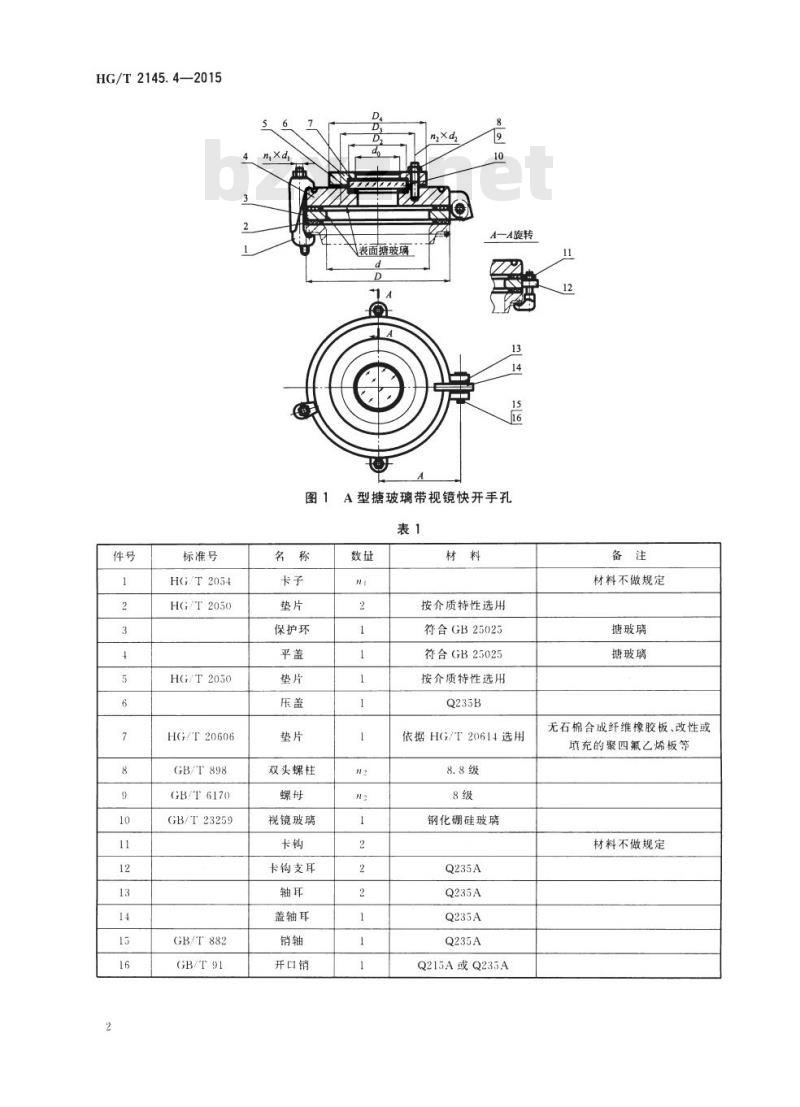

HG/T 2145.4—2015 代替 HG/T 2145.4—2009 搪玻璃带视镜快开手孔 Quick-opening handhole with glass sight for glass-lined vessel 发布日期：2015-07-29 实施日期：2016-01-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2145.4—2009《搪玻璃带视镜快开手孔》。与 HG/T 2145.4—2009 相比，除编辑性修改外，主要技术变化如下： 1. 将公称压力等级由 1.0MPa 修改为 PV10； 2. 取消了原标准中的附录 A《0.6MPa 搪玻璃带视镜快开手孔系列》； 3. 修改了压盖的材料，由“Q235-A”修改为“Q235B”； 4. 对视镜玻璃的标准做了修改，由符合 HG/T 2144《搪玻璃设备视镜》修改为符合 GB/T 23259《压力容器用视镜玻璃》； 5. 将原标准 4 中的“气密性试验”修改为“泄漏试验”。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：江苏隆达机械设备有限公司、宁波明欣化工机械有限责任公司、天华化工机械及自动化研究设计院有限公司。 本标准主要起草人：郑贵东、张文华、叶青、夏天保、魏孔山、王海平。 1 范围 本标准规定了搪玻璃设备用带视镜快开手孔的型式、基本参数及尺寸，技术要求，出厂文件、包装、运输和贮存。 本标准适用于公称压力不大于 PV10、设计温度高于 -20℃ 至 200℃ 的搪玻璃设备用带视镜快开手孔。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 70.1 内六角圆柱头螺钉 GB/T 91 开口销 GB/T 882 销轴 GB/T 898 双头螺柱 GB/T 1804 一般公差 GB/T 6170 六角螺母 GB/T 23259 压力容器用视镜玻璃 GB 25025 搪玻璃设备技术条件 HG/T 2050 搪玻璃设备垫片 HG/T 2054 搪玻璃设备卡子 HG/T 20606 钢制管法兰用非金属平垫片（PV系列） HG/T 20614 钢制管法兰、垫片、紧固件选用配合规定（PV系列） HG/T 20660 压力容器中化学介质毒性危害和爆炸危险程度分类 3 型式、基本参数及尺寸 3.1 A型搪玻璃带视镜快开手孔型式、基本参数及尺寸见图 1 及表 1、表 2。 表 1 组件清单（部分） 件号 | 名称 | 数量 | 材料/标准 1 | 卡子 | 2 | 按介质特性选用 (HG/T 2054) 2 | 垫片 | 1 | 符合 GB 25025 (HG/T 2050) 3 | 保护环 | 1 | 符合 GB 25025 (HG/T 2050) 4 | 平盖 | 1 | 按介质特性选用 (HG/T 20606) 5 | 垫片 | 1 | Q235B (GB/T 898) 6 | 压盖 | 1 | 依据 HG/T 20614 选用 (GB/T 6170) 7 | 垫片 | 2 | 8.8级 (GB/T 23259) 8 | 双头螺柱 | 2 | 8级 (GB/T 882) 9 | 螺母 | 2 | (GB/T 91) 10 | 视镜玻璃 | 1 | 钢化硼硅玻璃 (GB/T 23259) 表 2 基本参数 公称直径 DN/mm | 公称压力 P | 外径 D/mm | 内径 d/mm 150 | 10 | 145 | 122 200 | 10 | 180 | 158 250 | 10 | 240 | 212
