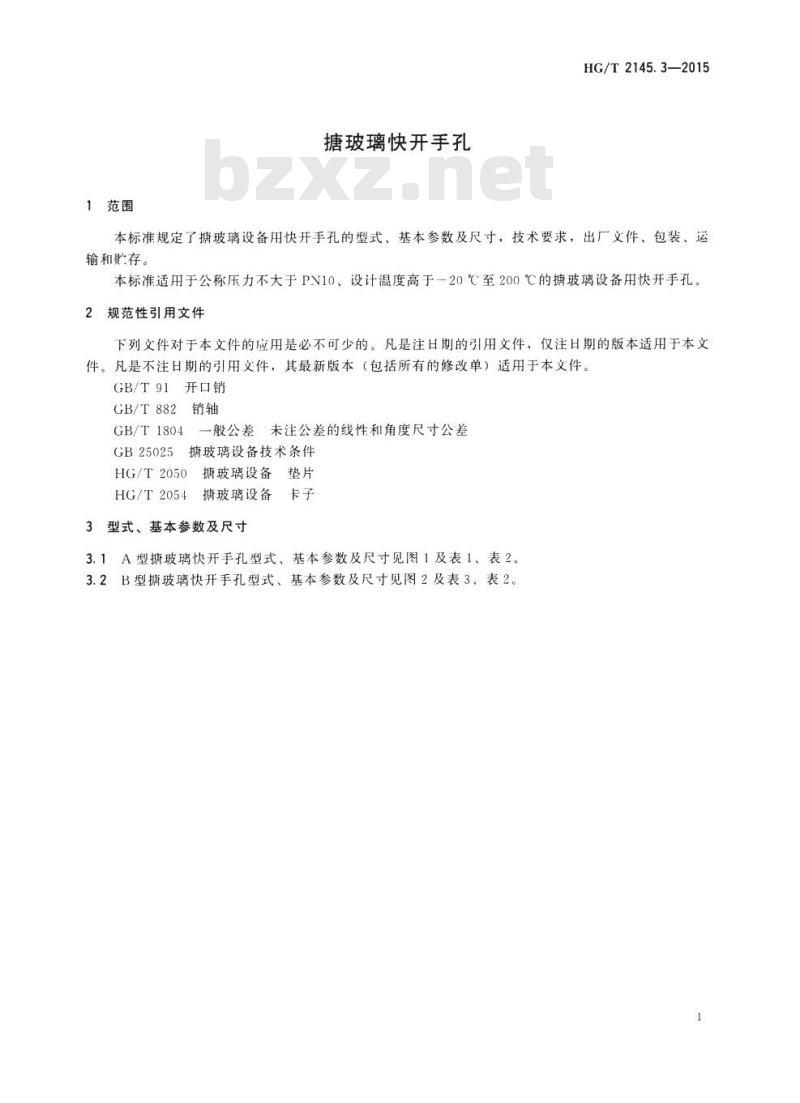

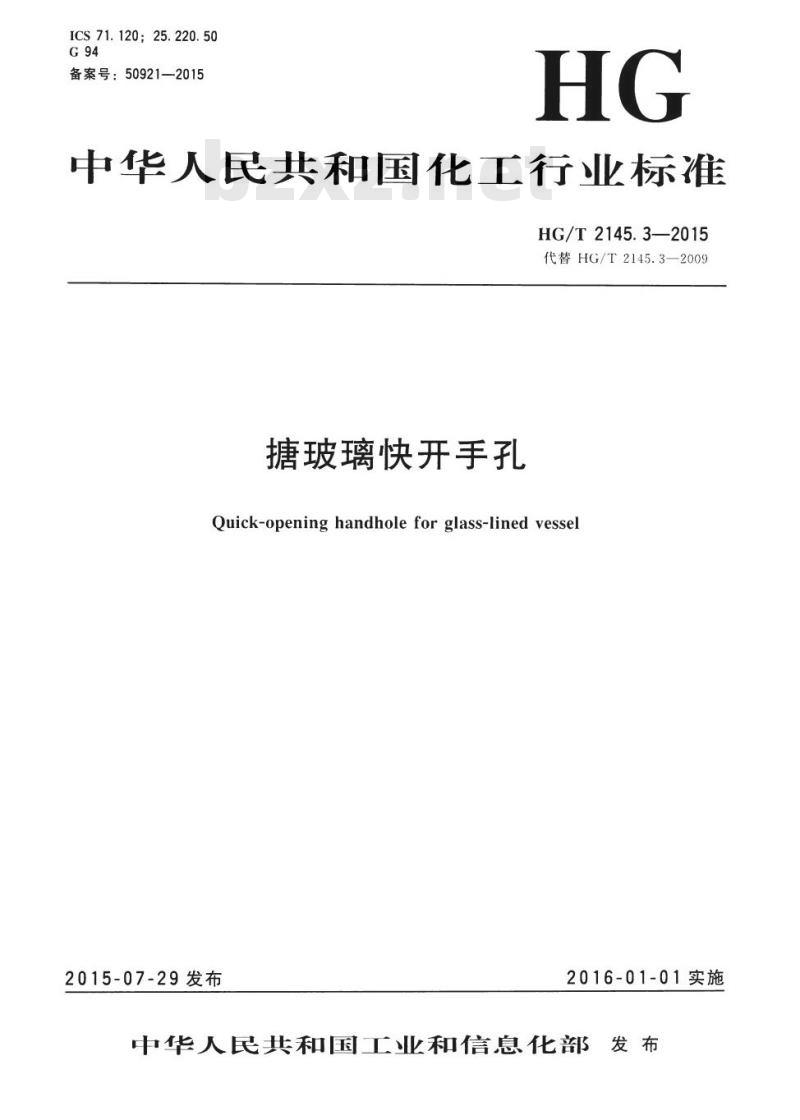

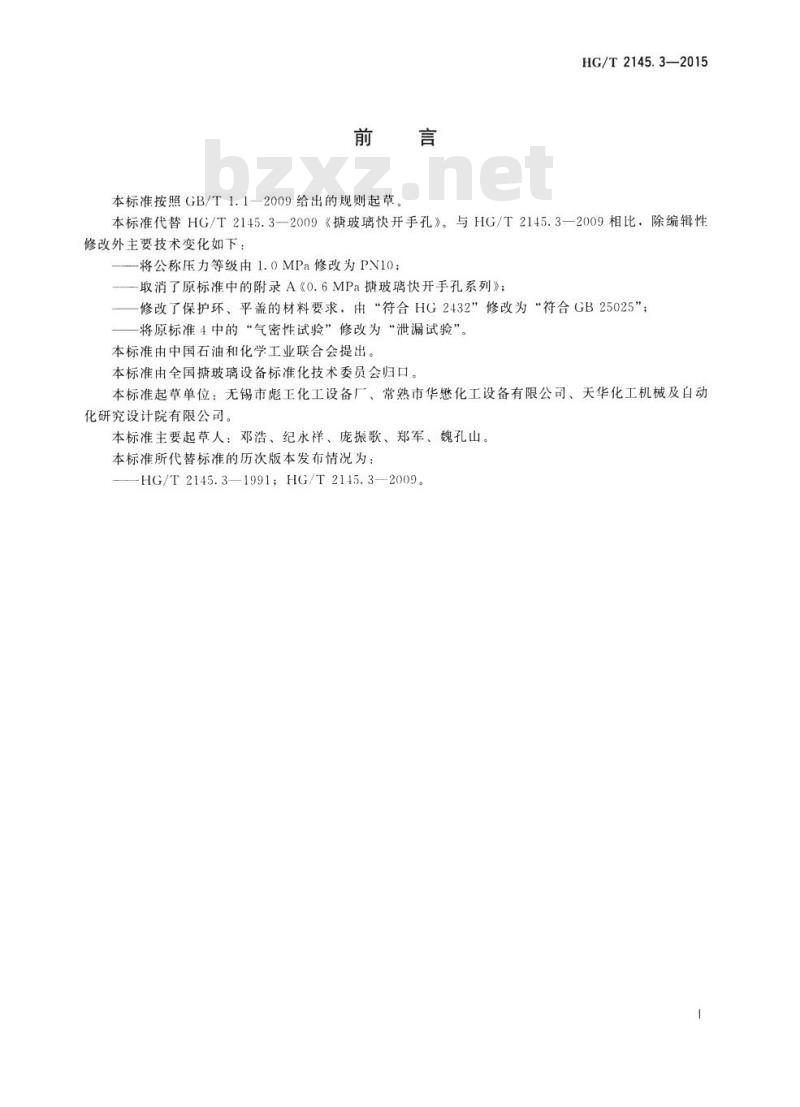

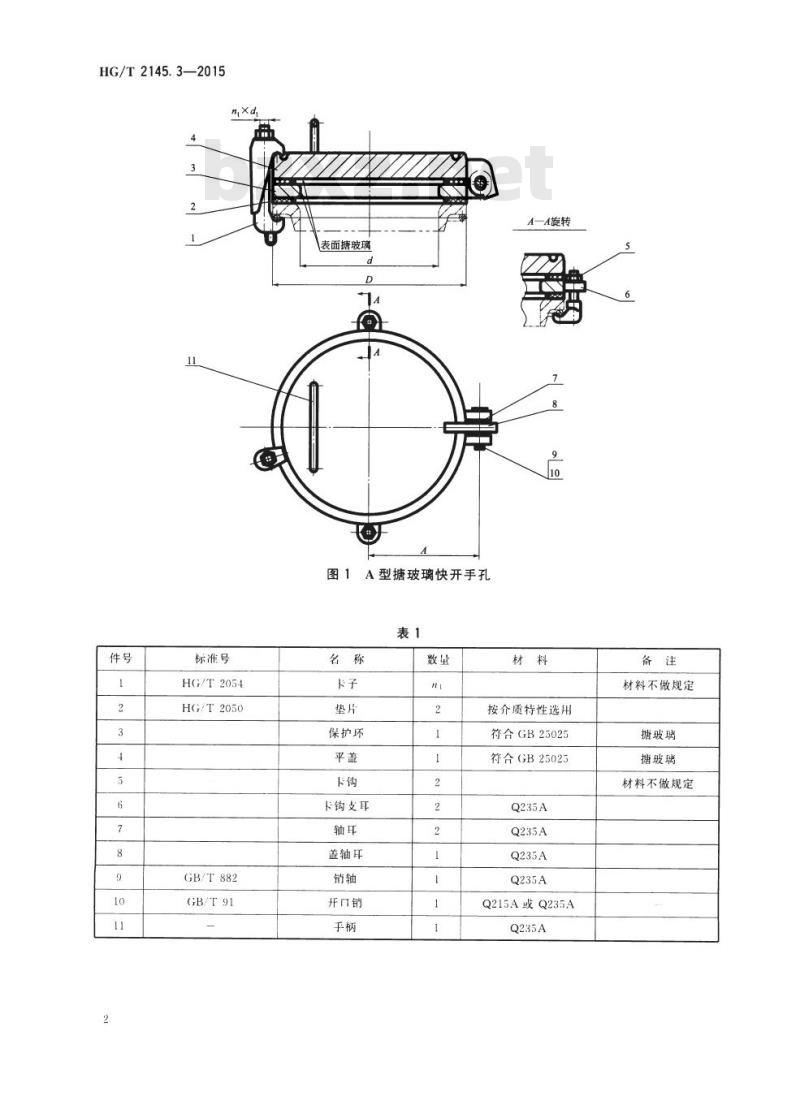

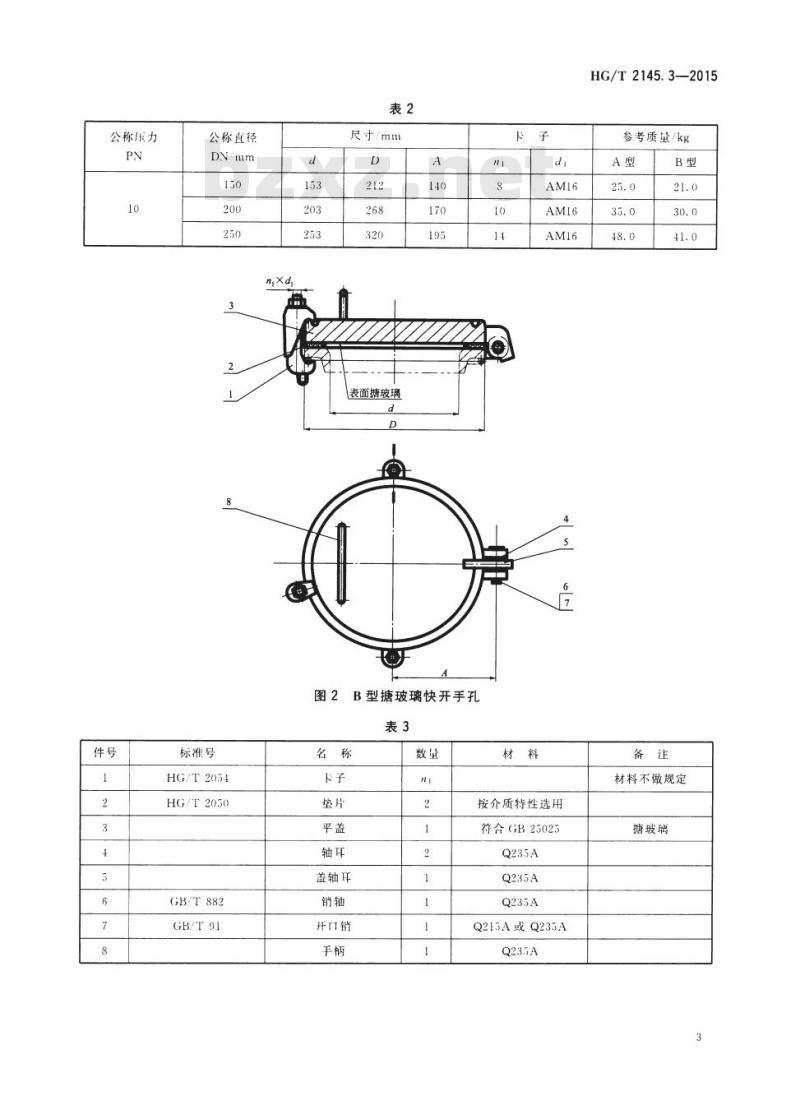

ICS 71.120；25.220.50 HG/T2145.3—2015 代替 HG/T2145.3—2009 搪玻璃快开手孔 Quick-opening handhole for glass-lined vessel 2015-07-29 发布 2016-01-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T2145.3—2009《搪玻璃快开手孔》。与 HG/T2145.3—2009 相比，除编辑性修改外，主要技术变化如下： - 将公称压力等级由 1.0MPa 修改为 PN10； - 取消了原标准中的附录 A《0.6MPa 搪玻璃快开手孔系列》； - 修改了保护环、平盖的材料要求，由“符合 HG 2432”修改为“符合 GB 25025”； - 将原标准 4 中的“气密性试验”修改为“泄漏试验”。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：无锡市彪王化工设备厂、常熟市华懋化工设备有限公司、天华化工机械及自动化研究设计院有限公司。 本标准主要起草人：邓浩、纪永祥、庞振歌、郑军、魏孔山。 本标准所代替标准的历次版本发布情况为：HG/T2145.3—1991；HG/T2145.3—2009。 1 范围 本标准规定了搪玻璃设备用快开手孔的型式、基本参数及尺寸、技术要求、出厂文件、包装、运输和贮存。 本标准适用于公称压力不大于 PN10、设计温度为 -20℃ 至 200℃ 的搪玻璃设备用快开手孔。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 91 开口销 GB/T 882 销轴 GB/T 1804 一般公差 未注公差的线性和角度尺寸公差 GB 25025 搪玻璃设备技术条件 HG/T 2050 搪玻璃设备垫片 HG/T 2054 搪玻璃设备卡子 3 型式、基本参数及尺寸 3.1 A型搪玻璃快开手孔型式、基本参数及尺寸见表1及表2。 3.2 B型搪玻璃快开手孔型式、基本参数及尺寸见表3及表2。 表1 A型搪玻璃快开手孔部件及材料 - 下子：数量 2，材料按介质特性选用 - 垫片：数量 1，材料符合 GB 25025 - 保护环：数量 1，材料符合 GB 25025 - 平盖：数量 2，材料 Q235A - 卡钩：数量 2，材料 Q235A - 卡钩支耳：数量 2，材料 Q235A - 轴耳：数量 2，材料 Q235A - 盖轴耳：数量 2，材料 Q235A - 销轴：数量 2，材料 Q215A 或 Q235A - 开口销：数量 2，材料 Q235A - 手柄：数量 1，材料不做规定 表2 尺寸 (mm) - DN 150：d=153, D=212 - DN 200：d=203, D=268 - DN 250：d=253, D=320 表3 B型搪玻璃快开手孔部件及材料 - 卡子：数量 2，材料按介质特性选用 - 垫片：数量 2，材料符合 GB 25025 - 平盖：数量 1，材料符合 GB 25025 - 轴耳：数量 8，材料 Q235A - 盖轴耳：数量 10，材料 Q235A - 销轴：数量 14，材料 Q235A - 开口销：材料 Q215A 或 Q235A - 手柄：材料不做规定 参考质量 (kg) - A型：DN150 (25.0), DN200 (35.0), DN250 (48.0) - B型：DN150 (21.0), DN200 (30.0), DN250 (41.0) 3.3 标记示例 符合 HG/T2145.3 的公称直径 DN150、公称压力 PN10 的搪玻璃快开手孔标记如下： 搪玻璃快开手孔 HG/T2145.3-DN150-PN10 4 技术要求 4.1 平盖、保护环的材料、设计、制造、检验和验收应符合 GB 25025 的规定。 4.2 机加工面制造公差按 GB/T 1804 中的 m 级。 4.3 搪玻璃快开手孔应按搪玻璃设备总图或装配图的要求进行。
