【HG化工标准】 代替 HG/T 2145.2-2009 搪玻璃带视镜手孔

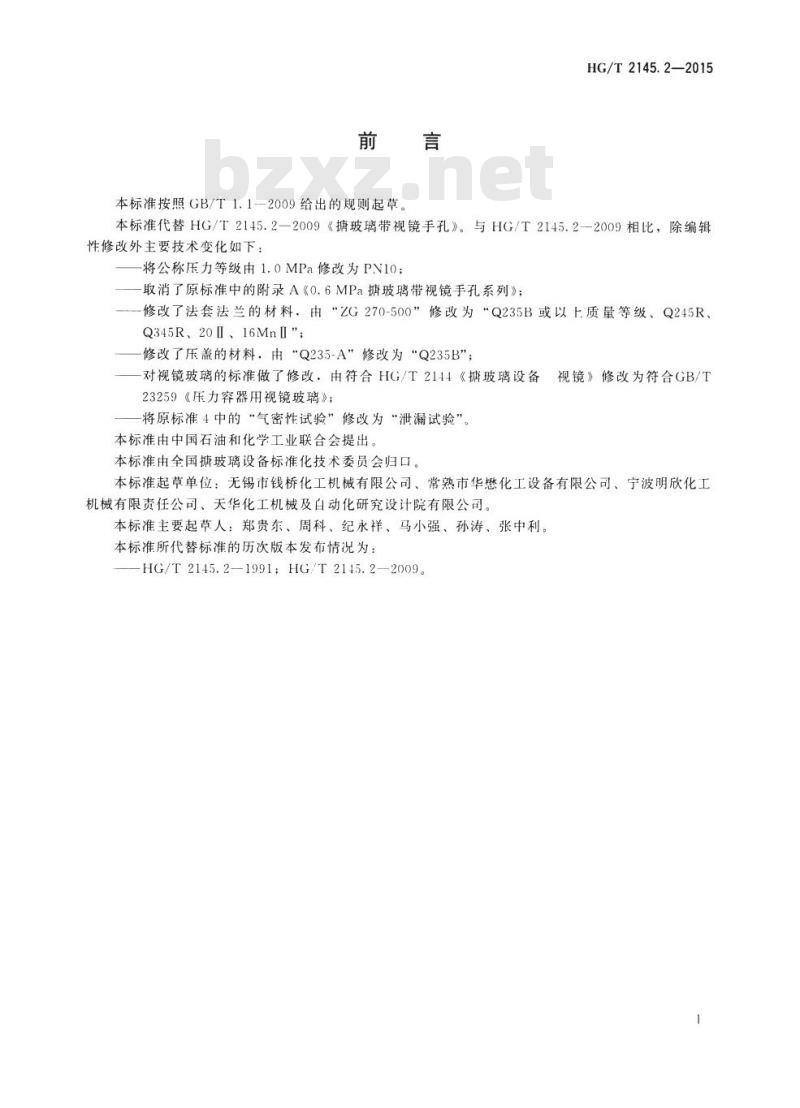

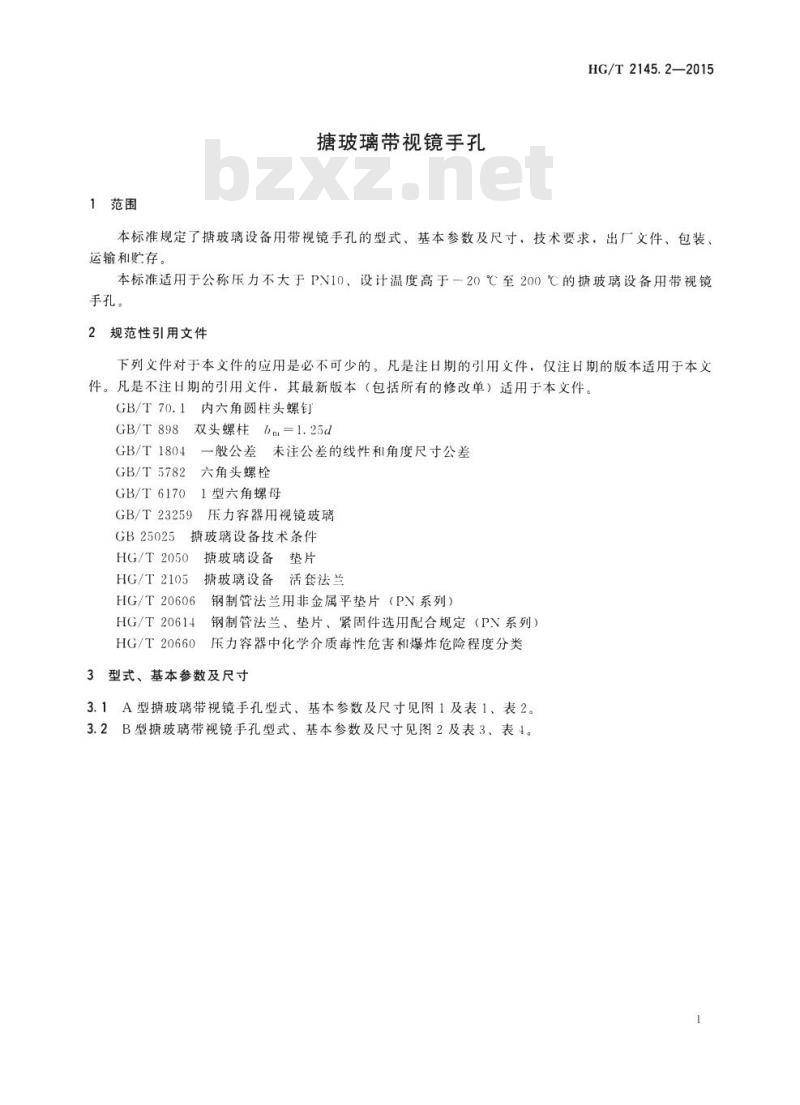

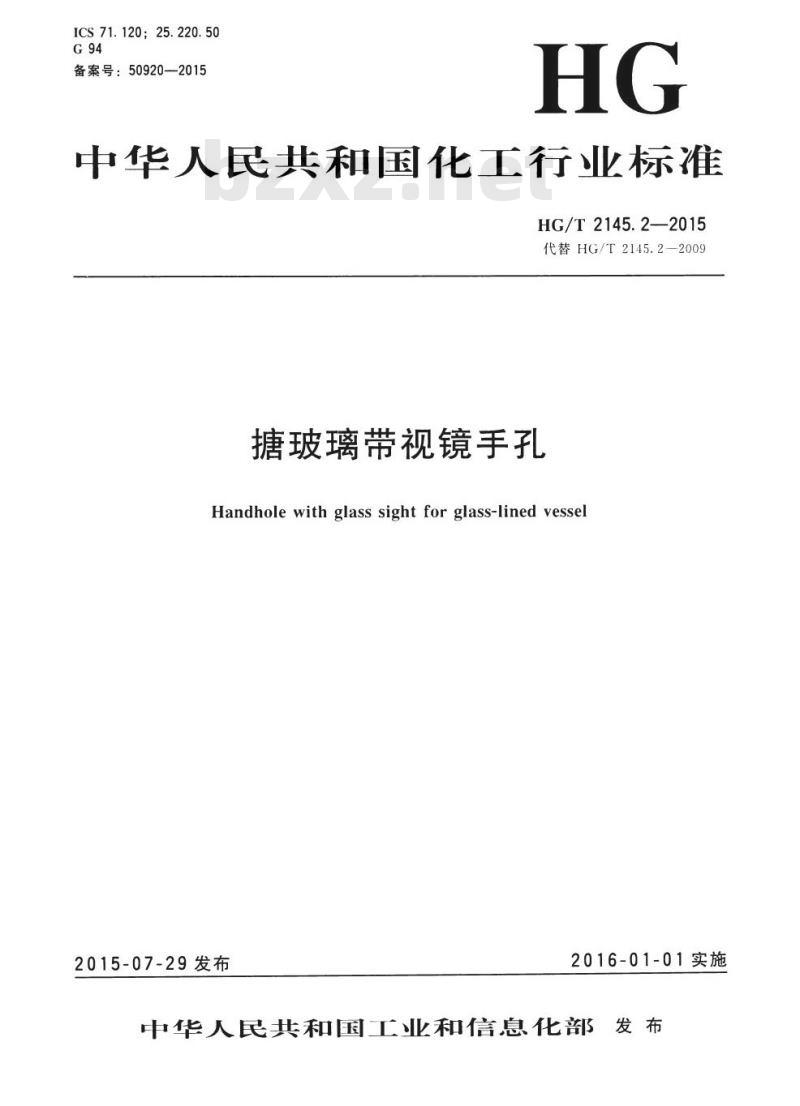

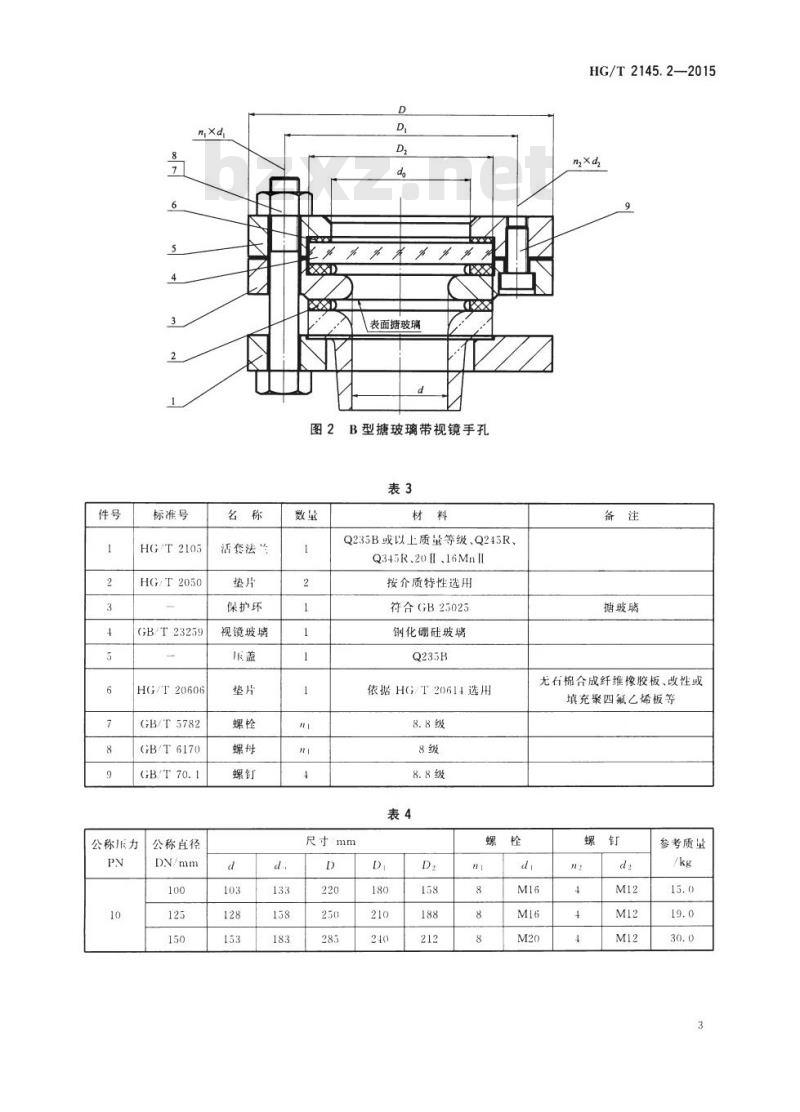

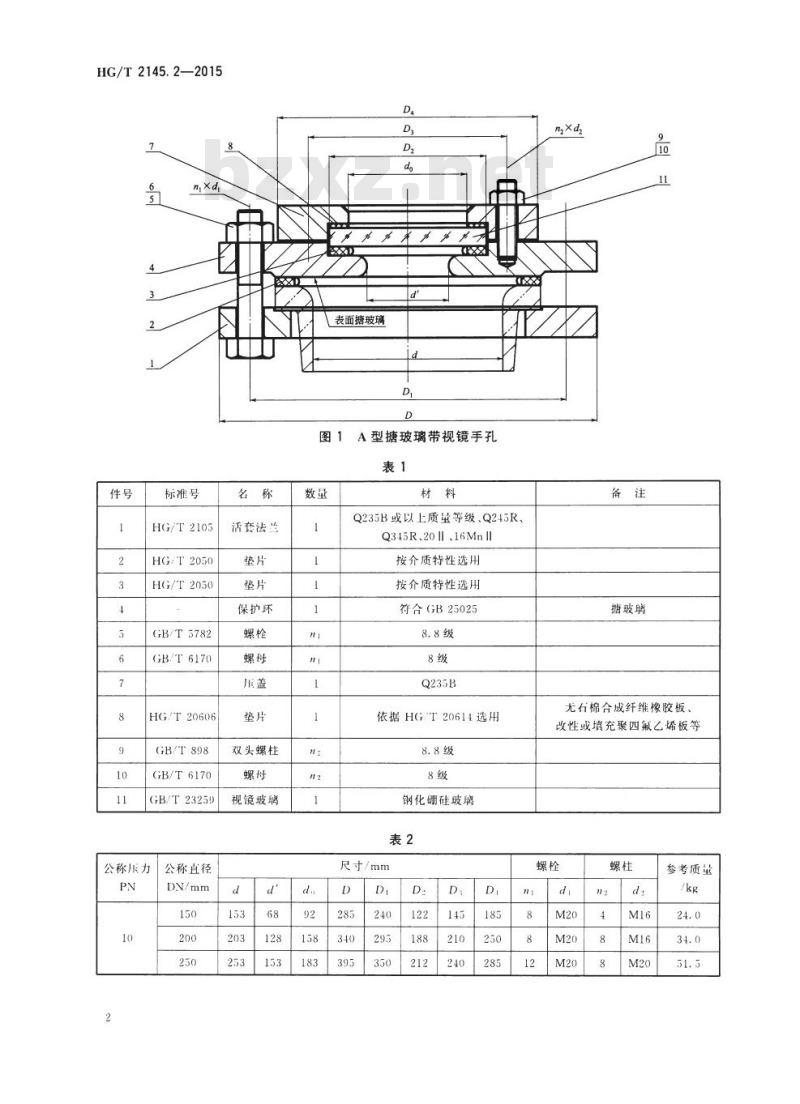

ICS 71.120; 25.220.50 G94 备案号：50920—2015 中华人民共和国化工行业标准 HG/T 2145.2—2015 代替 HG/T 2145.2—2009 搪玻璃带视镜手孔 Handhole with glass sight for glass-lined vessel 2015-07-29 发布 2016-01-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2145.2—2009《搪玻璃带视镜手孔》。与 HG/T 2145.2—2009 相比，除编辑性修改外，主要技术变化如下： 1. 将公称压力等级由 1.0 MPa 修改为 PV10； 2. 取消了原标准中的附录 A《0.6 MPa 搪玻璃带视镜手孔系列》； 3. 修改了活套法兰的材料，由“ZG270-500”修改为“Q235B或以上质量等级、Q245R、Q345R、20、16Mn”； 4. 修改了压盖的材料，由“Q235-A”修改为“Q235B”； 5. 对视镜玻璃的标准做了修改：由符合 HG/T 2144《搪玻璃设备视镜》修改为符合 GB/T 23259《压力容器用视镜玻璃》； 6. 将原标准 4 中的“气密性试验”修改为“泄漏试验”。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：无锡市钱桥化工机械有限公司、常熟市华懋化工设备有限公司、宁波明欣化工机械有限责任公司、天华化工机械及自动化研究设计院有限公司。 本标准主要起草人：郑贵东、周科、纪永祥、马小强、孙涛、张中利。 本标准所代替标准的历次版本发布情况为：HG/T 2145.2—1991；HG/T 2145.2—2009。 1 范围 本标准规定了搪玻璃设备用带视镜手孔的型式、基本参数及尺寸、技术要求、出厂附件、包装、运输和贮存。 本标准适用于公称压力不大于 PV10、设计温度高于 -20℃ 至 200℃ 的搪玻璃设备用带视镜手孔。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 70.1 内六角圆柱头螺钉 - GB/T 898 六角头螺栓 - GB/T 1804 一般公差 - GB/T 5782 双头螺柱 - GB/T 6170 六角头螺栓 - GB/T 23259 压力容器用视镜玻璃 - GB 25025 1型六角螺母 - HG/T 2050 搪玻璃设备技术条件 - HG/T 2105 搪玻璃设备垫片 - HG/T 20606 搪玻璃设备活套法兰 - HG/T 20614 钢制管法兰用非金属平垫片（PV系列） - HG/T 20660 钢制管法兰、垫片、紧固件选用配合规定（PV系列） - 压力容器中化学介质毒性危害和爆炸危险程度分类 3 型式、基本参数及尺寸 3.1 A型搪玻璃带视镜手孔型式、基本参数及尺寸见图 1 及表 1、表 2。 3.2 B型搪玻璃带视镜手孔型式、基本参数及尺寸见图 2 及表 3、表 4。 表 1：A型搪玻璃带视镜手孔组件及材料 件号 | 名称 | 标准号 | 公称压力 PN | 公称直径 DV/mm | 数量 | 材料 1 | 活套法兰 | HG/T 2105 | 10 | 150 | 1 | Q235B或以上质量等级，Q245R、Q345R、20、16Mn 2 | 垫片 | HG/T 2050 | 10 | 200 | 1 | 按介质特性选用 3 | 垫片 | HG/T 2050 | 10 | 250 | 1 | 按介质特性选用 4 | 保护环 | GB/T 5782 | | | n | 符合 GB 25025 5 | 螺栓 | GB/T 6170 | | | n | 8.8级 6 | 螺母 | GB/T 898 | | | n2 | 8级 7 | 盖 | GB/T 6170 | | | 1 | Q235B 8 | 垫片 | GB/T 23259 | | | n | 依据 HG/T 20614 选用 9 | 双头螺柱 | GB 25025 | | | n | 8.8级 10 | 螺母 | | | | n | 8级 11 | 视镜玻璃 | | | | 1 | 钢化硼硅玻璃 表 2：A型搪玻璃带视镜手孔尺寸 公称直径 DV/mm | D | D1 | D2 | d | d' | 150 | 285 | 240 | 122 | 145 | 185 | 200 | 340 | 295 | 188 | 210 | 250 | 250 | 395 | 350 | 212 | 240 | 285 |
