【HG化工标准】 丁烯水合耐高温树脂催化剂

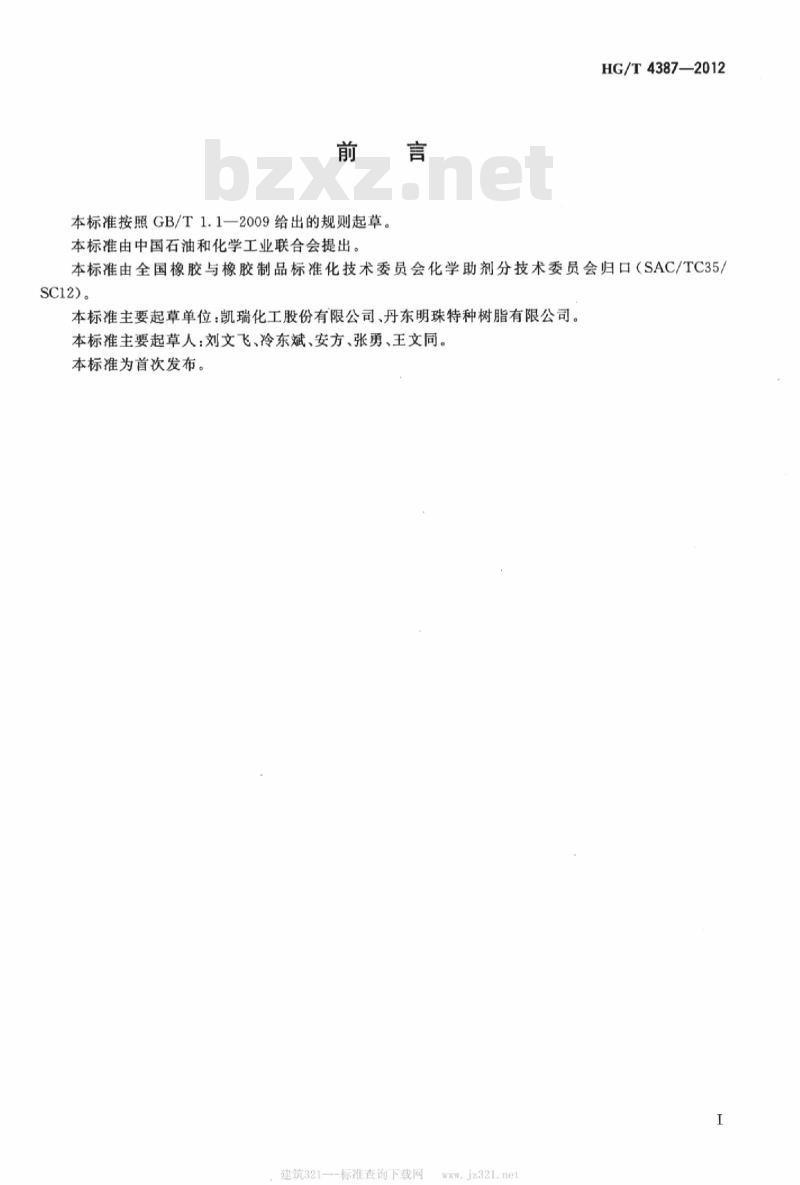

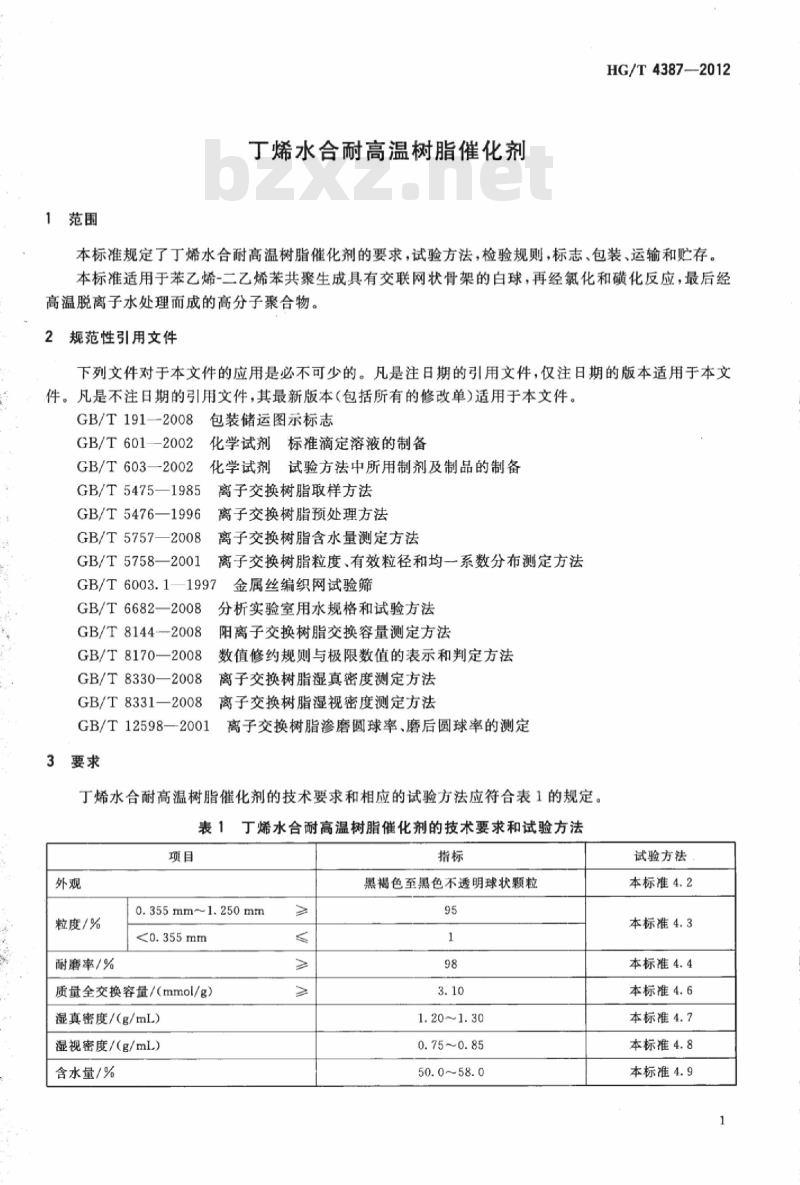

中华人民共和国化工行业标准 HG/T4387—2012 丁烯水合耐高温树脂催化剂 Butylene hydration resistance high-temperature resin catalyst 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009规则起草，由中国石油和化学工业联合会提出，全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会（SAC/TC35/SC12）归口。本标准主要起草单位为凯瑞化工股份有限公司、丹东明珠特种树脂有限公司。主要起草人包括刘文飞、冷东斌、安方、张勇、王文同。本标准为首次发布。 1 范围 本标准规定了丁烯水合耐高温树脂催化剂的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于由苯乙烯-二乙烯苯共聚形成交联网状骨架的白球，再经氯化和磺化反应，最终通过高温脱离子水处理得到的高分子聚合物。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的，注日期的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件： GB/T191—2008 包装储运图示标志 GB/T601—2002 化学试剂标准滴定溶液的制备 GB/T603—2002 化学试剂试验方法中所用制剂及制品的制备 GB/T5475—1985 离子交换树脂取样方法 GB/T5476—1996 离子交换树脂预处理方法 GB/T5757—2008 离子交换树脂含水量测定方法 GB/T5758—2001 离子交换树脂粒度、有效粒径和均一系数分布测定方法 GB/T6003.1—1997 金属丝编织网试验筛 GB/T6682—2008 分析实验室用水规格和试验方法 GB/T8144—2008 阳离子交换树脂交换容量测定方法 GB/T8170—2008 数值修约规则与极限数值的表示和判定方法 GB/T8330—2008 离子交换树脂湿真密度测定方法 GB/T8331—2008 离子交换树脂湿视密度测定方法 GB/T12598—2001 离子交换树脂渗磨圆球率、磨后圆球率的测定方法 3 要求 丁烯水合耐高温树脂催化剂的技术要求和试验方法应符合表1规定。 表1 技术要求和试验方法 项目 | 指标 | 试验方法 外观 | 黑褐色至黑色不透明球状颗粒 | 本标准4.2 粒度/% 0.355mm~1.250mm | 95 | 本标准4.3 粒度/% <0.355mm | 1 | 本标准4.3 耐磨率/% | 98 | 本标准4.4 质量全交换容量/(mmol/g) | 3.10 | 本标准4.6 湿真密度/(g/mL) | 1.20~1.30 | 本标准4.7 湿视密度/(g/mL) | 0.75~0.85 | 本标准4.8 含水量/% | 50.0~58.0 | 本标准4.9 4 试验方法 4.1 一般要求 分析中使用的标准溶液、制剂和制品应按GB/T601—2002和GB/T603—2002制备，使用分析纯试剂及符合GB/T6682—2008规定的三级水。检验结果判定按GB/T8170—2008中4.3.3修约值比较法进行。 4.2 外观的测定 在自然光下目视颜色和形状。 4.3 粒度的测定 使用GB/T6003.1—1997标准筛（孔径0.355mm和1.250mm），按GB/T5758—2001中7.2.2至7.4.2规定进行，结果计算和允许差按GB/T5758—2001中9.1.1至10.1.2执行。 4.4 耐磨率的测定 按GB/T12598—2001中8.2规定进行，树脂滚磨时间为30min±2s，结果计算和允许差按GB/T12598—2001中9.2及10.2执行。 4.5 试样预处理 4.5.1 反洗：约100g试样放入GB/T5476—1996规定的交换柱中，用纯水反洗，确保树脂催化剂层无气泡，展开率50%～100%，出水清澈为止。 4.5.2 水洗：用纯水以25℃左右进行。
