【HG化工标准】 对叔丁基酚醛增粘树脂(204 树脂)

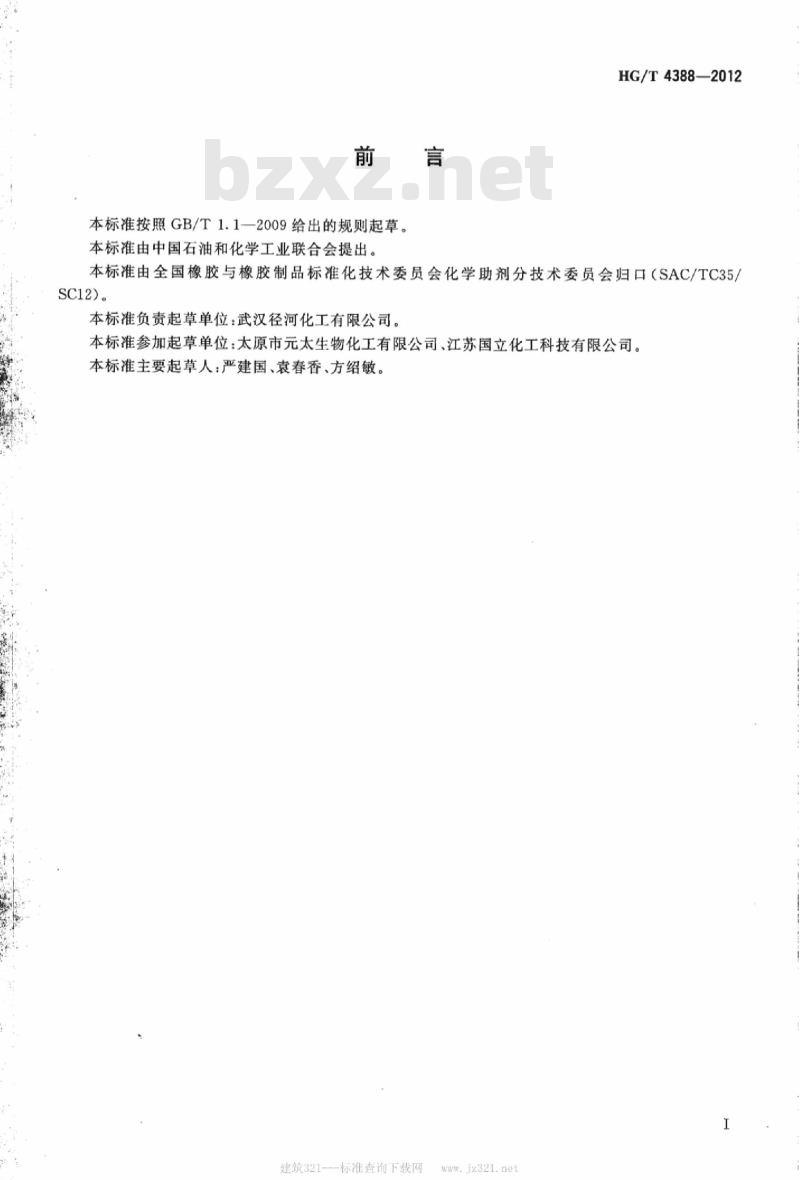

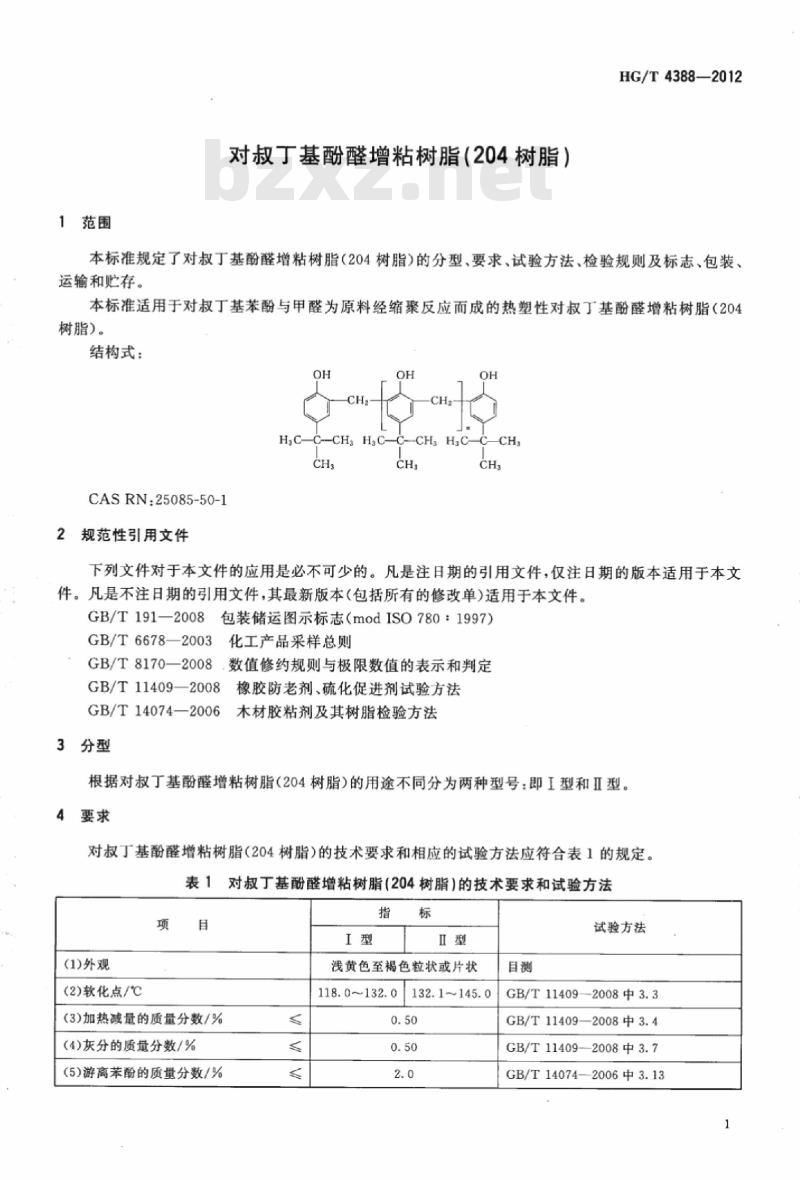

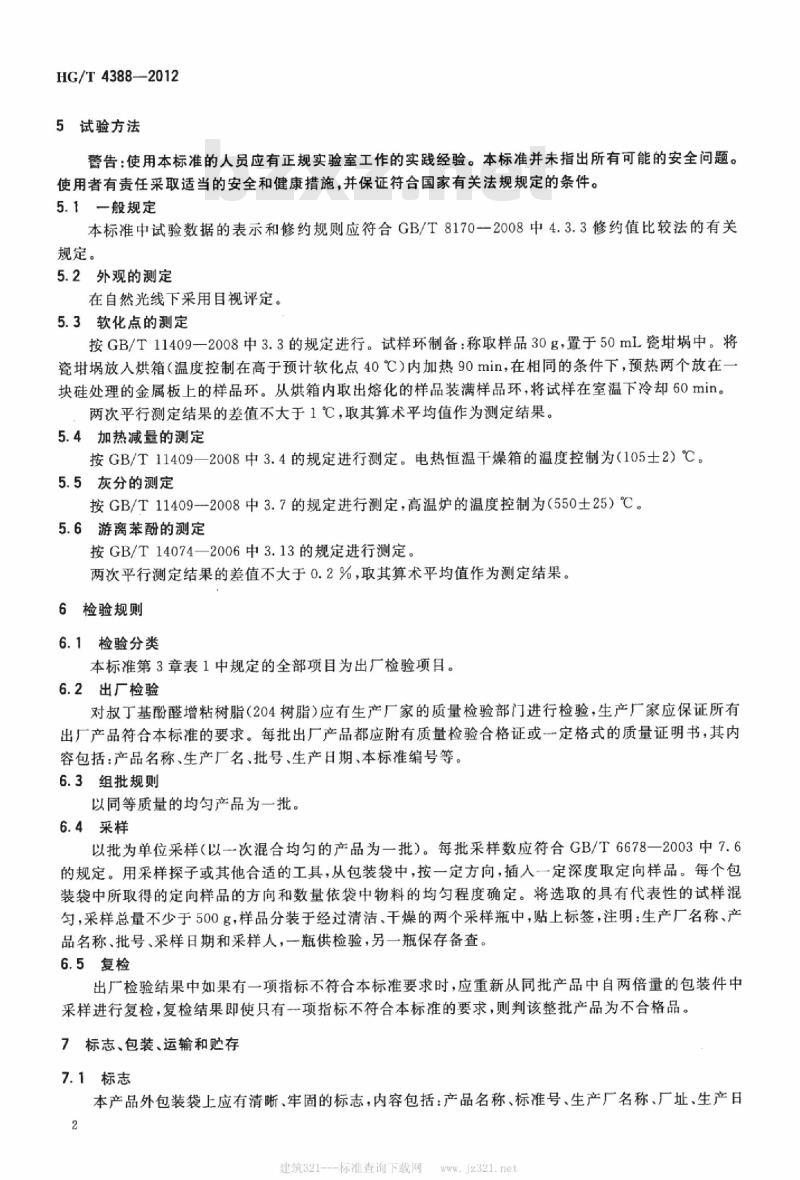

中华人民共和国化工行业标准 HG/T4388—2012 对叔丁基酚醛增粘树脂（204树脂） p-tert-Butyl phenol formaldehyde tackifying resin (204 resin) 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009规则起草，由中国石油和化学工业联合会提出，全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会（SAC/TC35SC12）归口。本标准起草单位为武汉径河化工有限公司，参加起草单位包括太原市元太生物化工有限公司、江苏国立化工科技有限公司。主要起草人包括严建国、袁春香、方绍敏。 1 范围 本标准规定了叔丁基酚醛增粘树脂（204树脂）的分型、要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于由叔丁基苯酚与甲醛为原料，经缩聚反应而成的热塑性叔丁基酚醛增粘树脂（204树脂）。 结构式： OH HC CH3 CAS RN: 25085-50-1 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。注日期的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T191—2008 包装储运图示标志（mod ISO780:1997） GB/T6678—2003 化工产品采样总则 GB/T8170—2008 数值修约规则与极限数值的表示和判定 GB/T11409—2008 橡胶防老剂、硫化促进剂试验方法 GB/T14074—2006 木材胶粘剂及其树脂检验方法 3 分型 根据用途不同，分为I型和II型两种型号。 4 要求 对叔丁基酚醛增粘树脂（204树脂）的技术要求及试验方法应符合表1规定。 表1 技术要求和试验方法 项 | I型指标 | 试验方法 外观 | 浅黄色至褐色粒状或片状 | 目测 软化点/℃ | 118.0~132.0 | GB/T11409—2008中3.3 加热减量的质量分数/% | 0.50 | GB/T11409—2008中3.4 灰分的质量分数/% | 0.50 | GB/T11409—2008中3.7 游离苯酚的质量分数/% | 2.0 | GB/T14074—2006中3.13 5 试验方法 使用本标准的人员应有正规实验室工作经验，使用者应采取适当安全措施并符合国家法规。 5.1 一般规定 试验数据的表示和修约应符合GB/T8170—2008中4.3.3修约值比较法。 5.2 外观的测定 在自然光下目视评定。 5.3 软化点的测定 按GB/T11409—2008中3.3进行，试样环制备：称取样品30g置于50mL瓷埚，加热90min，取出熔化样品装入样品环，室温冷却60min，平行测定两次差值不大于1℃，取算术平均值。 5.4 加热减量的测定 按GB/T11409—2008中3.4进行，电热恒温干燥箱温度控制为105±2℃。 5.5 灰分的测定 按GB/T11409—2008中3.7进行，高温炉温度控制为550±25℃。 5.6 游离苯酚的测定 按GB/T14074—2006中3.13进行，平行测定两次差值不大于0.2%，取算术平均值。 6 检验规则 6.1 检验分类 表1中规定的全部项目为出厂检验项目。 6.2 出厂检验 生产厂家应进行质量检验，保证所有出厂产品符合本标准要求，每批产品附质量检验合格证或质量证明书，内容包括产品名称、生产厂名、批号、生产日期、本标准编号等。 6.3 组批规则 以同等质量的均匀产品为一批。 6.4 采样 以批为单位采样，每批采样数应符合GB/T6678规定。
