【GB国家标准】 发泡结构胶粘剂管剪强度试验方法

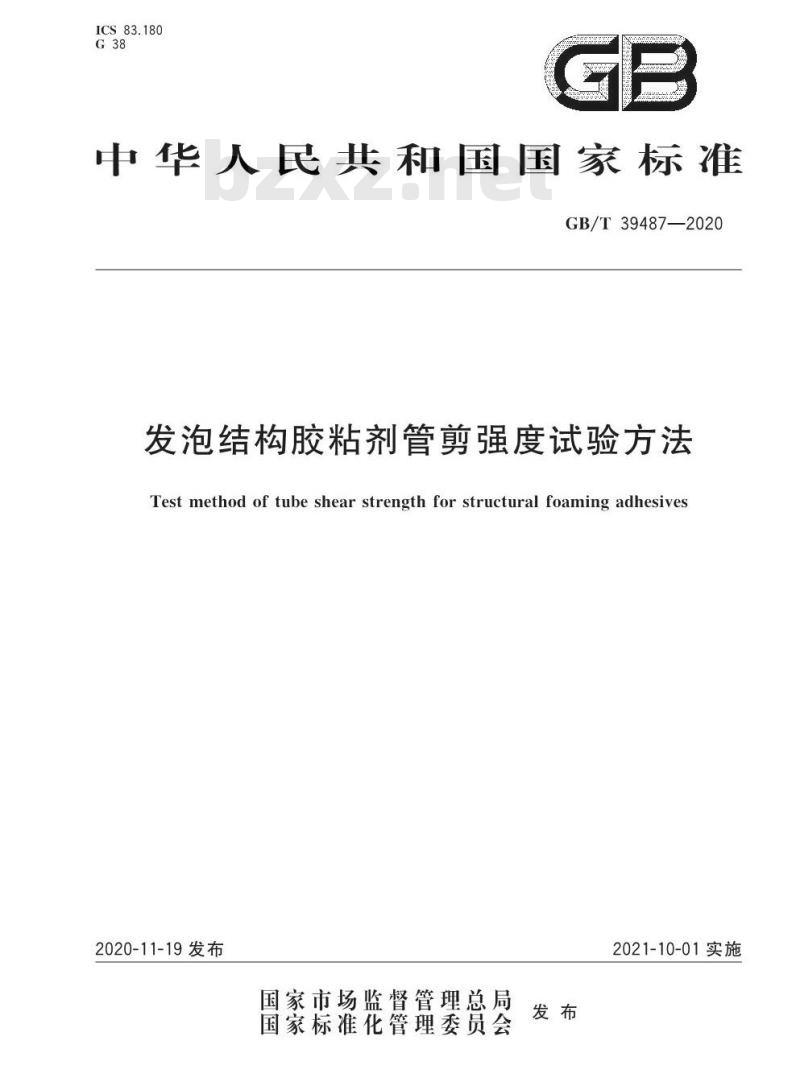

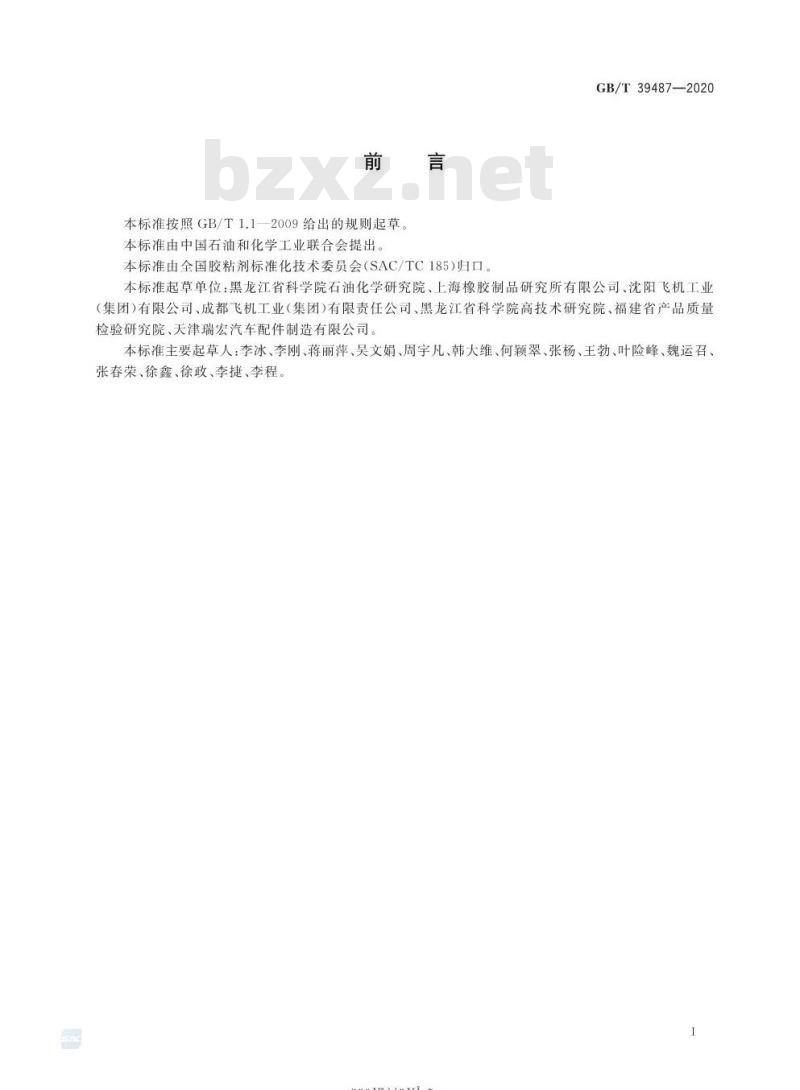

ICS 83.180 G38 中华人民共和国国家标准 GB/T 39487—2020 发泡结构胶粘剂管剪强度试验方法 Test method of tube shear strength for structural foaming adhesives 发布：2020-11-19 实施：2021-10-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出，由全国胶粘剂标准化技术委员会（SAC/TC185）归口。本标准起草单位包括黑龙江省科学院石油化学研究院、上海橡胶制品研究所有限公司、沈阳飞机工业（集团）有限公司、成都飞机工业（集团）有限责任公司、黑龙江省科学院高技术研究院、福建省产品质量检验研究院、天津瑞宏汽车配件制造有限公司。本标准主要起草人：李冰、李刚、蒋丽萍、吴文娟、周宇凡、韩大维、何颖翠、张杨、王勃、叶险峰、魏运召、张春荣、徐鑫、徐政、李捷、李程。 1 范围 本标准规定了发泡结构胶粘剂管剪强度的试验方法。本标准适用于金属、非金属以及复合材料制成的蜂窝夹层结构用发泡胶粘剂管剪强度的测定。 2 规范性引用文件 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 2943 胶粘剂术语 GB/T 3190 变形铝及铝合金化学成分 HB/Z 197—1991 结构胶接铝合金磷酸阳极化工艺规范 3 术语和定义 GB/T 2943界定的术语适用于本文件。 3.1 管剪强度：利用套管胶接方式测定的剪切强度。 4 原理 利用内外套管胶接形成试样，再通过测试设备将内管沿轴向压出，测得应力值除以内管外表面积即为管剪强度。 5 仪器设备和材料 5.1 万能材料试验机：载荷相对误差不大于1%。 5.2 试验仪器：精度±0.05 mm。 5.3 套管：冷拉铝合金圆管，化学成分符合GB/T 3190。由内外两管组成，长度（80±1）mm。 外管规格：外径25.0±0.1 mm，壁厚2.0±0.1 mm；内径两种规格：12.0±0.1 mm或14.0±0.1 mm。 5.4 夹具：结构示意见图1（略）。 6 试件制备 6.1 套管表面处理：按HB/Z 197—1991或胶粘剂工艺要求执行。 6.2 胶粘剂填充：根据类型确定填充量，质量误差±1 g。膜状胶均匀贴敷，粉状胶均匀填充，端部用压帽封闭并固定。 6.3 固化：按产品工艺说明，在电热烘箱中固化成试样。 6.4 试件切割：去除端头后切割成高度（12±0.1）mm圆柱试件，两端各切除至少5 mm。 6.5 试件数量不少于5个。 7 测定 7.1 试验条件：管剪强度试验温度根据发泡胶粘剂使用条件确定。
