【GB国家标准】 闭式膨胀罐

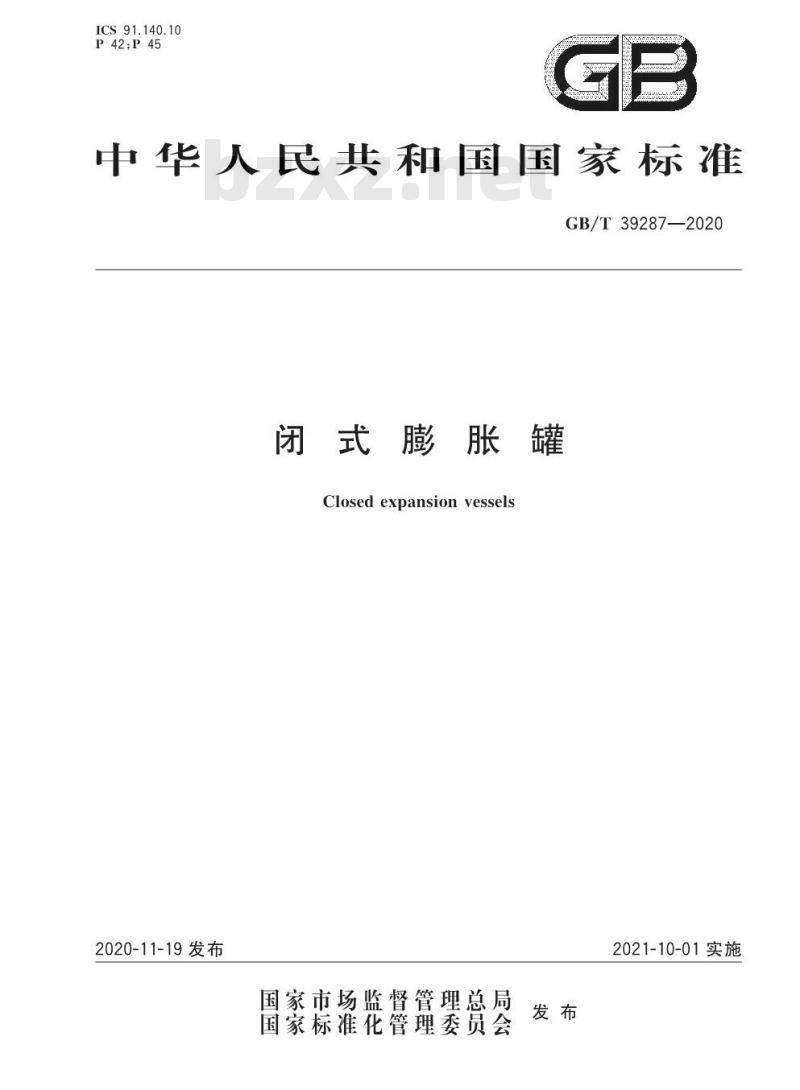

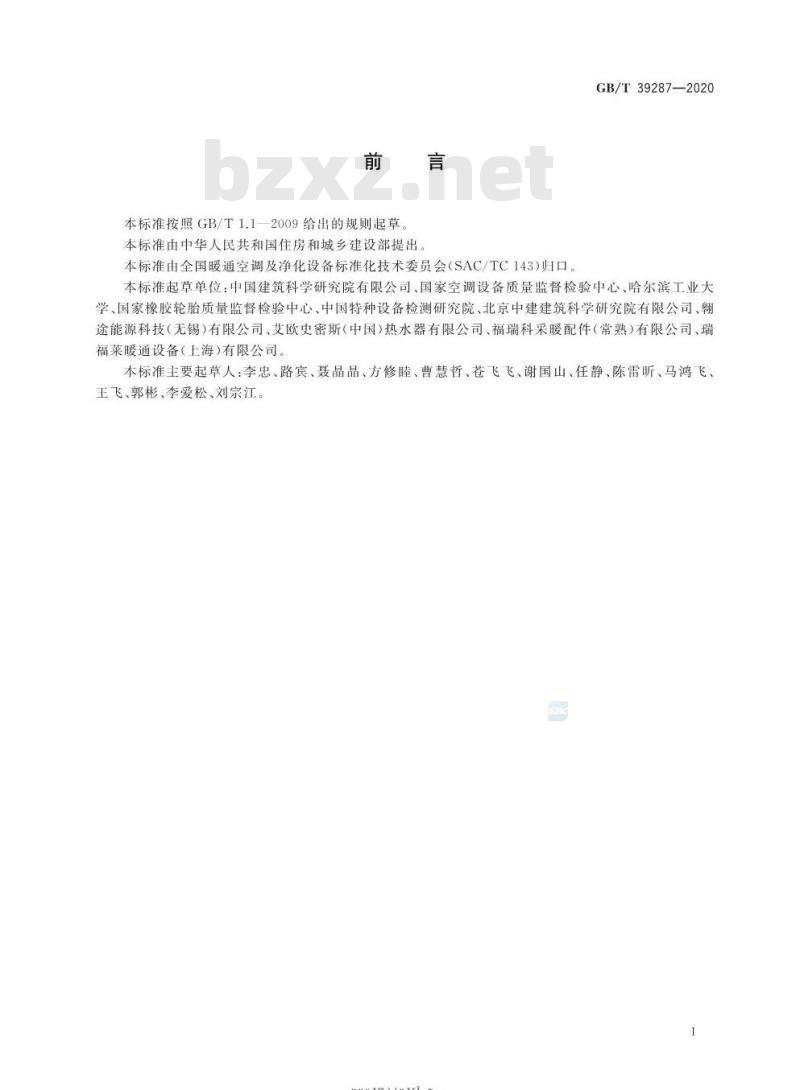

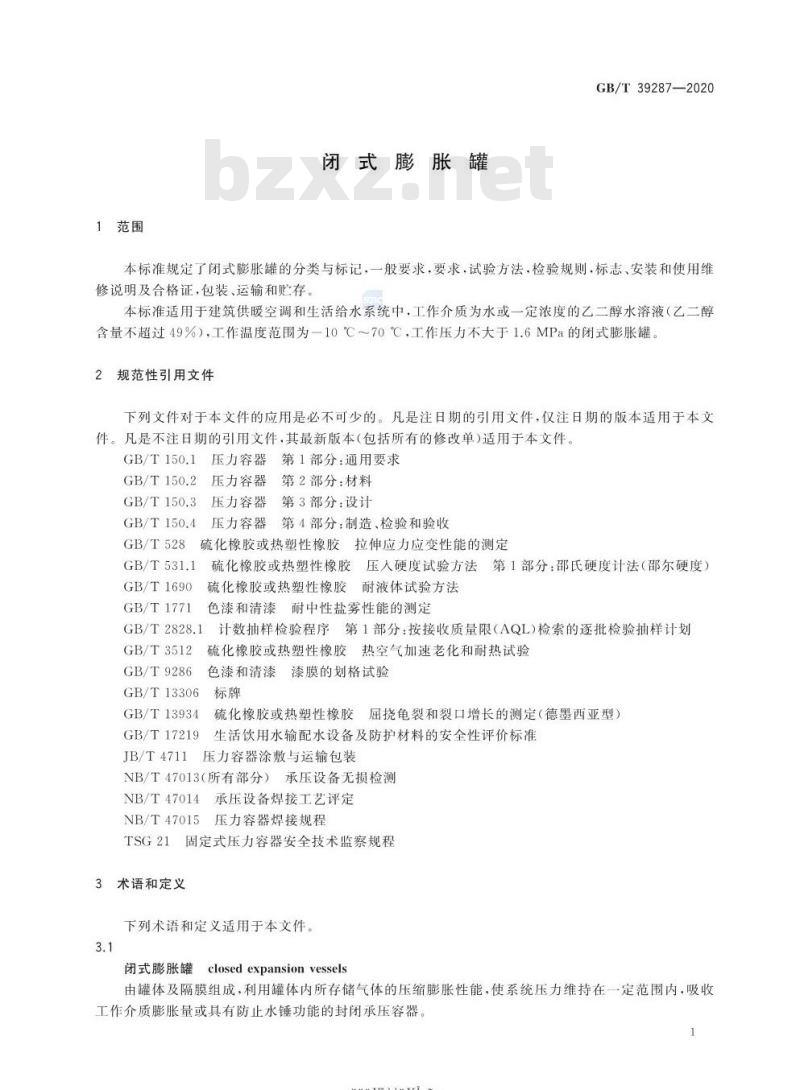

中华人民共和国国家标准 GB/T39287—2020 闭式膨胀罐 Closed expansion vessels 发布：2020-11-19 实施：2021-10-01 发布单位：国家市场监督管理总局、国家标准化管理委员会 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出，由全国暖通空调及净化设备标准化技术委员会（SAC/TC143）归口。 本标准起草单位包括：中国建筑科学研究院有限公司、国家空调设备质量监督检验中心、哈尔滨工业大学、国家橡胶轮胎质量监督检验中心、中国特种设备检测研究院等多家单位。 主要起草人包括李忠、路宾、聂晶晶等。 1 范围 本标准规定了闭式膨胀罐的分类与标记、一般要求、技术要求、试验方法、检验规则以及标志、安装、使用维护说明及合格证、包装、运输和贮存。 本标准适用于建筑供暖、空调和生活给水系统中使用的闭式膨胀罐，适用介质为水或一定浓度乙二醇水溶液（乙二醇含量不超过49%），工作温度范围为-10℃～70℃，工作压力不大于1.6MPa。 2 规范性引用文件 GB/T150.1 压力容器第1部分：通用要求 GB/T150.2 压力容器第2部分：材料 GB/T150.3 压力容器第3部分：设计 GB/T150.4 压力容器第4部分：制造、检验和验收 GB/T528 硫化橡胶拉伸应力应变性能测定 GB/T531.1 邵氏硬度计法硬度试验 GB/T1690 橡胶耐液体试验方法 GB/T1771 色漆耐中性盐雾性能测定 GB/T2828.1 计数抽样检验程序（AQL逐批检验） GB/T3512 橡胶热空气老化试验 GB/T9286 漆膜划格试验 GB/T13306 标牌 GB/T13934 橡胶屈挠龟裂试验 GB/T17219 生活饮用水设备安全性评价 JB/T4711 压力容器涂敷与运输包装 NB/T47013 承压设备无损检测 NB/T47014 焊接工艺评定 NB/T47015 压力容器焊接规程 TSG21 固定式压力容器安全技术监察规程 3 术语和定义 闭式膨胀罐：由罐体及隔膜组成，通过罐内气体压缩与膨胀维持系统压力稳定，用于吸收介质膨胀量或防止水锤的封闭承压容器。 隔膜：隔绝罐内液体与气体介质的柔性橡胶构件，可分为囊形隔膜与帽形隔膜。 预充压力：罐体出厂时气侧充气达到的设定压力。 额定工作压力：闭式膨胀罐允许的最高工作压力。 工作温度：正常工作状态下罐内介质温度。 总容积：不包含隔膜的罐体内部体积。 防死水扰流装置：用于改善水流路径、防止死水区形成的结构装置。 4 分类与标记 4.1 分类 按安装方式分为：立式（代号L）、卧式（代号W）。
