【GB国家标准】 重型海底电缆收放装置安装与调试规程

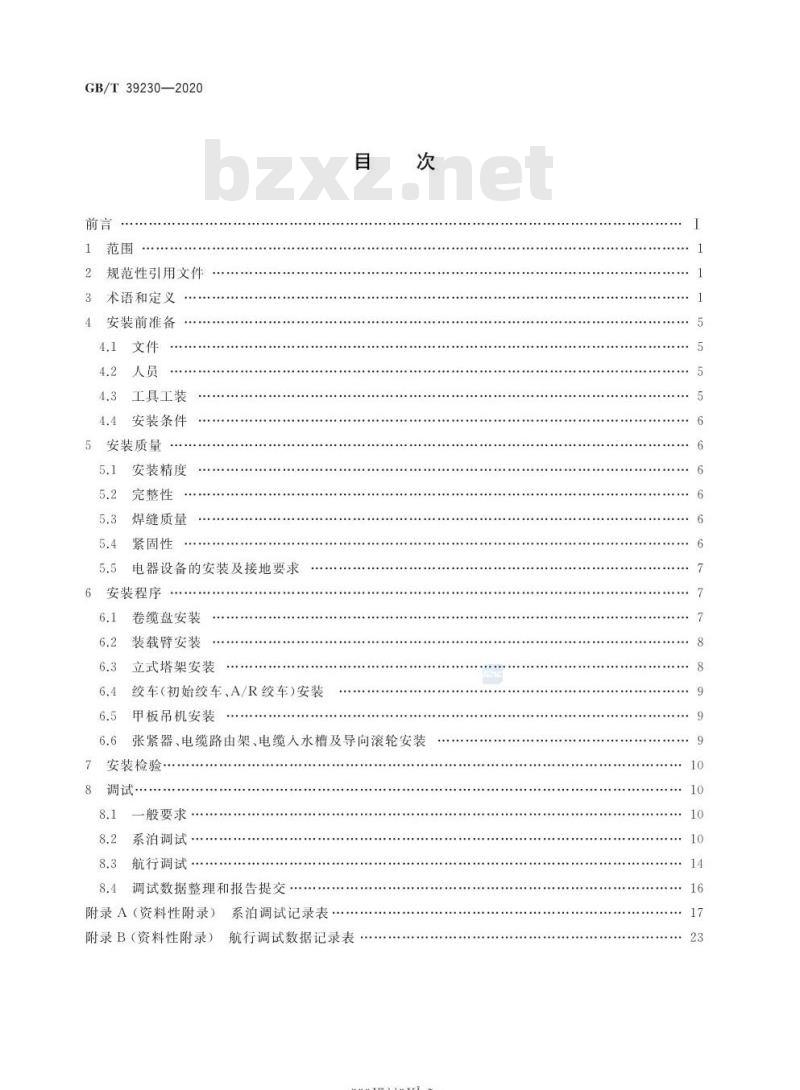

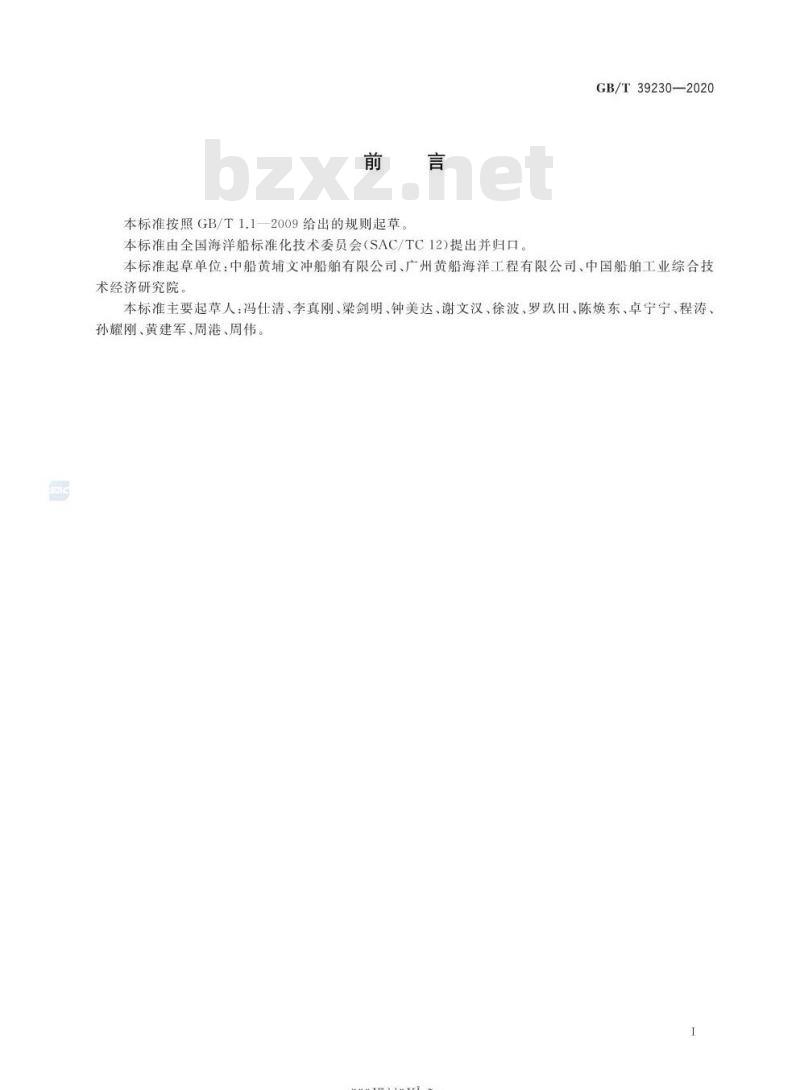

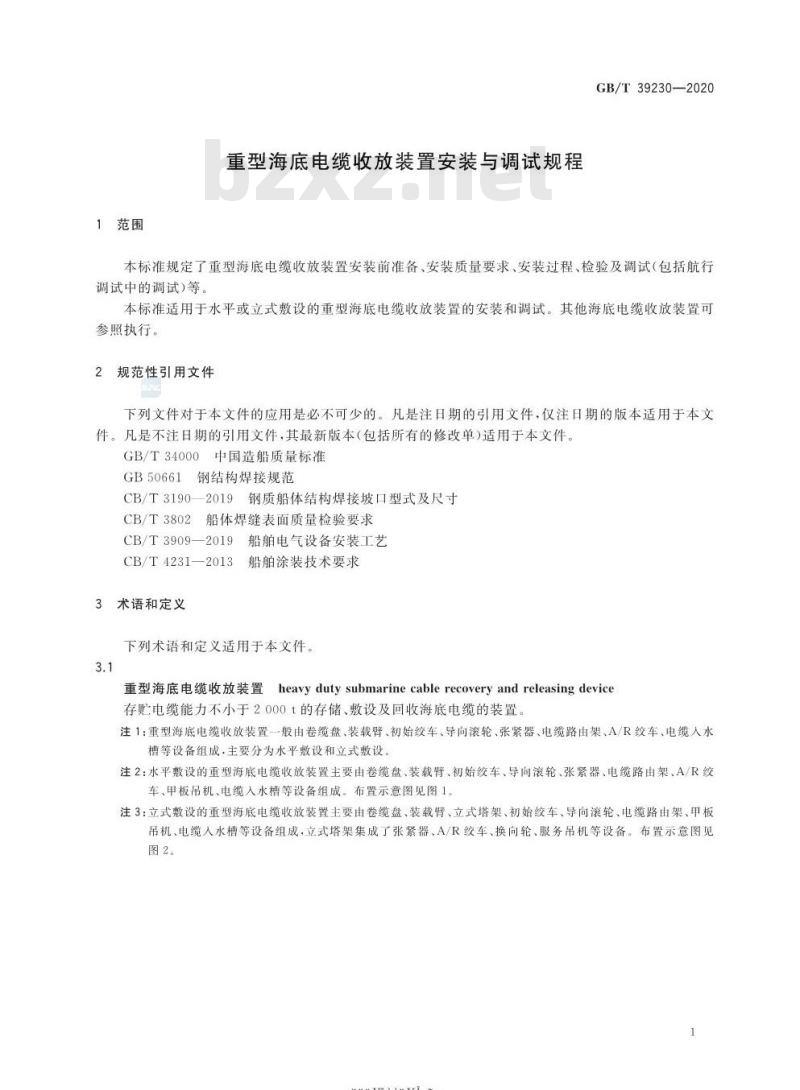

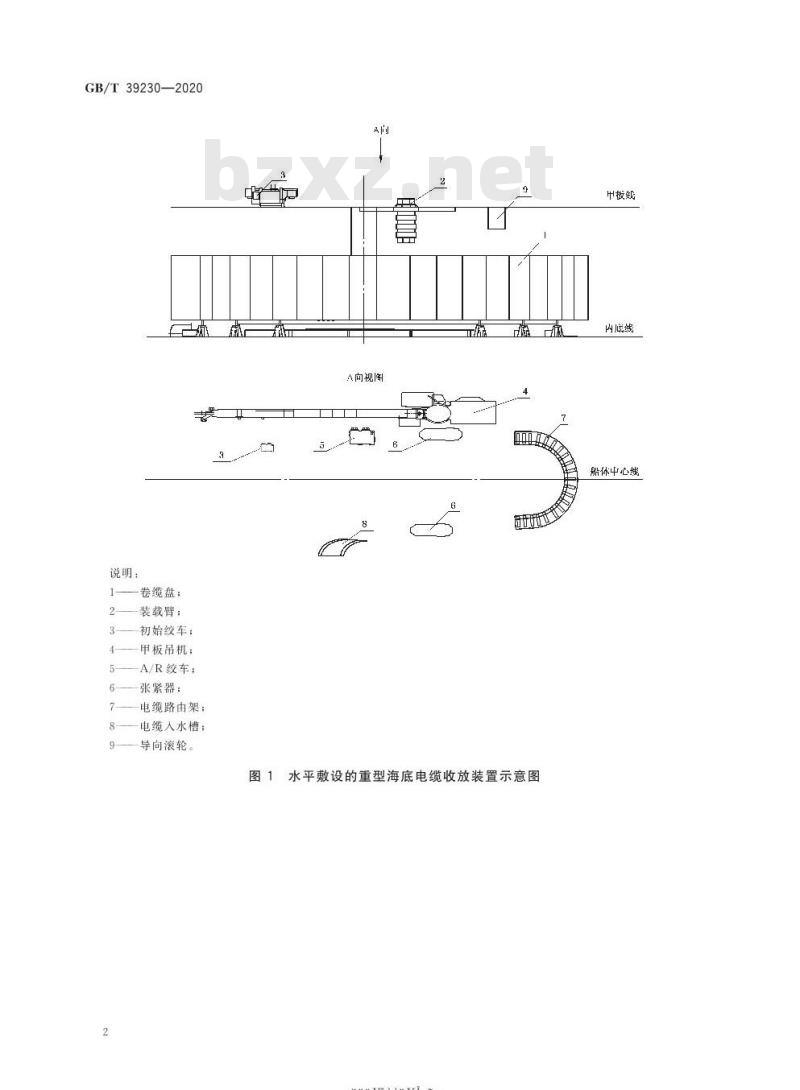

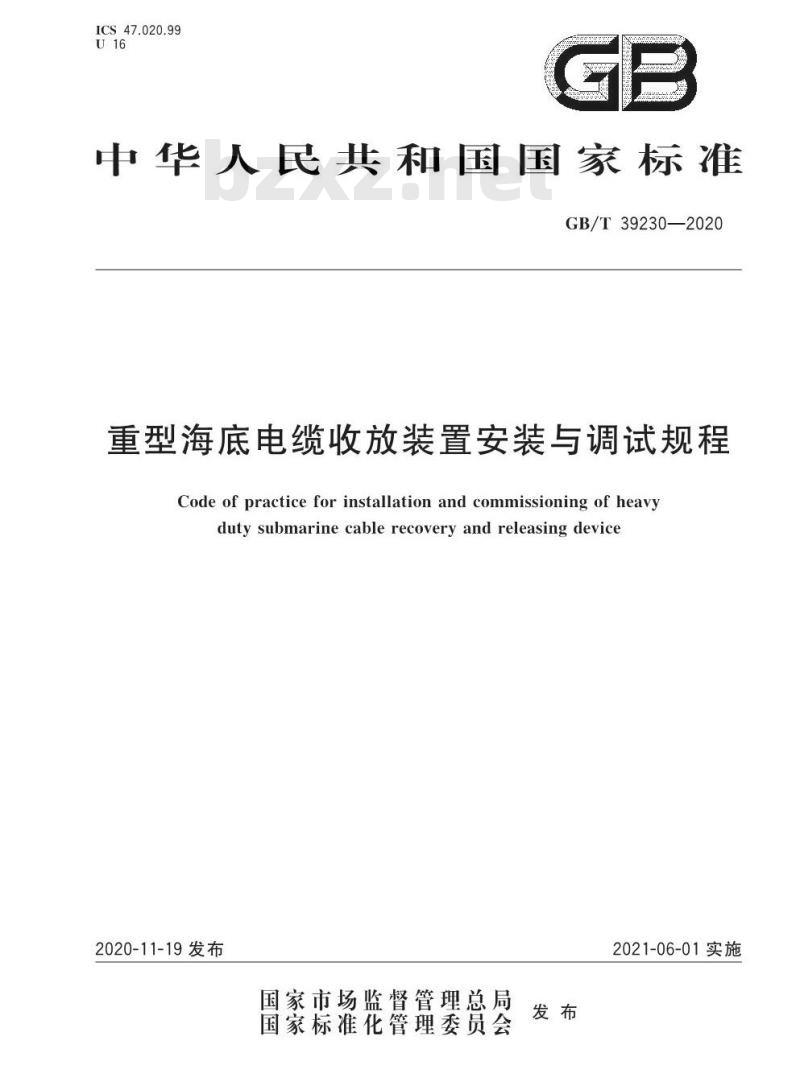

ICS 47.020.99 U16 C 中华人民共和国国家标准 GB/T 39230—2020 重型海底电缆收放装置安装与调试规程 Code of practice for installation and commissioning of heavy-duty submarine cable recovery and releasing device 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由全国海洋船标准化技术委员会（SAC/TC12）提出并归口。 本标准起草单位：中船黄埔文冲船舶有限公司、广州黄船海洋工程有限公司、中国船舶工业综合技术经济研究院。 本标准主要起草人：冯仕清、李真刚、梁剑明、钟美达、谢文汉、徐波、罗玖田、陈焕东、卓宁宁、程涛、孙耀刚、黄建军、周港、周伟。 1 范围 本标准规定了重型海底电缆收放装置安装前准备、安装质量要求、安装过程、检验及调试等内容。 本标准适用于水平或立式敷设的重型海底电缆收放装置的安装和调试，其他类型可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本适用。 GB/T 34000 中国造船质量标准 GB 50661 钢结构焊接规范 CB/T 3190—2019 钢质船体结构焊接坡口型式及尺寸 CB/T 3802 船体焊缝表面质量检验要求 CB/T 3909—2019 船舶电气设备安装工艺 CB/T 4231—2013 船舶涂装技术要求 3 术语和定义 3.1 重型海底电缆收放装置 存贮电缆能力不小于2000t的存储、敷设及回收海底电缆的装置。 注：一般由卷缆盘、装载臂、初始绞车、导向滚轮、张紧器、电缆路由架、A/R绞车、电缆入水槽等组成。 3.2 卷缆盘（carousel） 存储海底电缆的设备，由底座、芯轴和篮体组成。 4 安装前准备 4.1 文件准备 4.2 人员准备 4.3 工具与工装准备 4.4 安装条件 5 安装质量要求 5.1 安装精度 5.2 完整性 5.3 焊缝质量 5.4 紧固性 5.5 电气设备安装及接地要求 6 安装程序 6.1 卷缆盘安装 6.2 装载臂安装 6.3 立式塔架安装 6.4 绞车（初始绞车、A/R绞车）安装 6.5 甲板吊机安装 6.6 张紧器、电缆路由架、电缆入水槽及导向滚轮安装 7 安装检验 8 调试 8.1 一般要求 8.2 系泊调试 8.3 航行调试 8.4 调试数据整理与报告提交 附录A（资料性附录）系泊调试记录表 附录B（资料性附录）航行调试数据记录表
