【GB国家标准】 塑料高应变速率下的拉伸性能测定第2部分:直接测试法

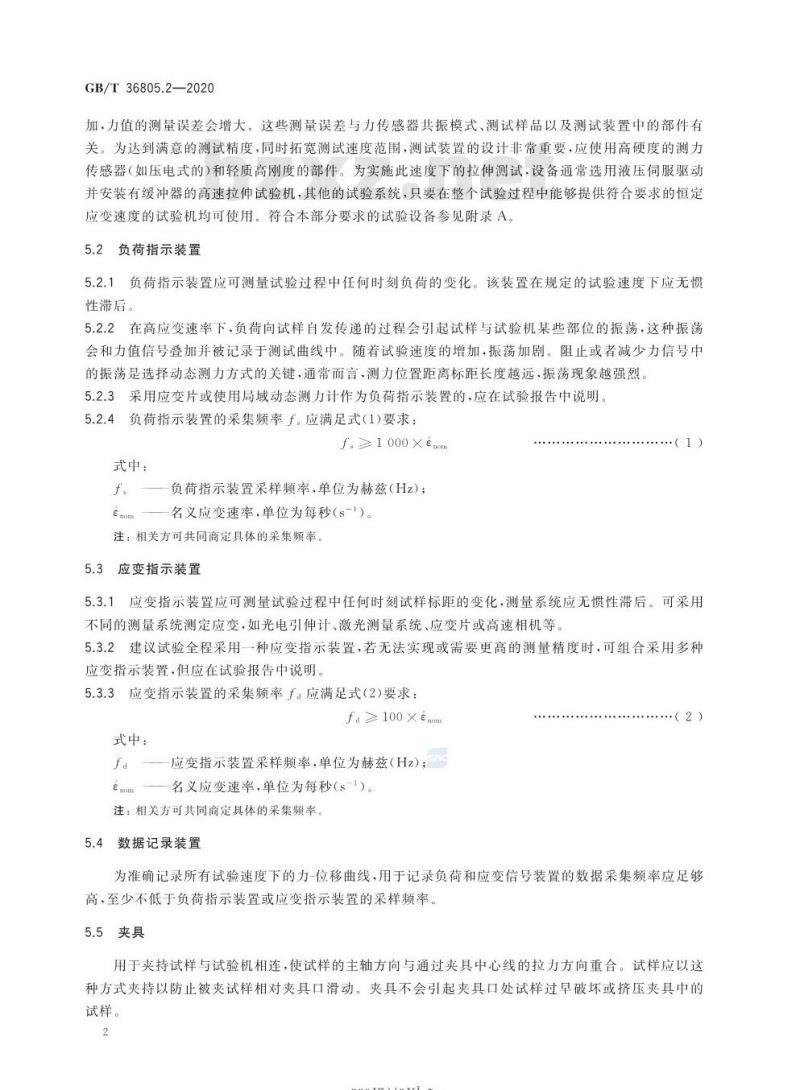

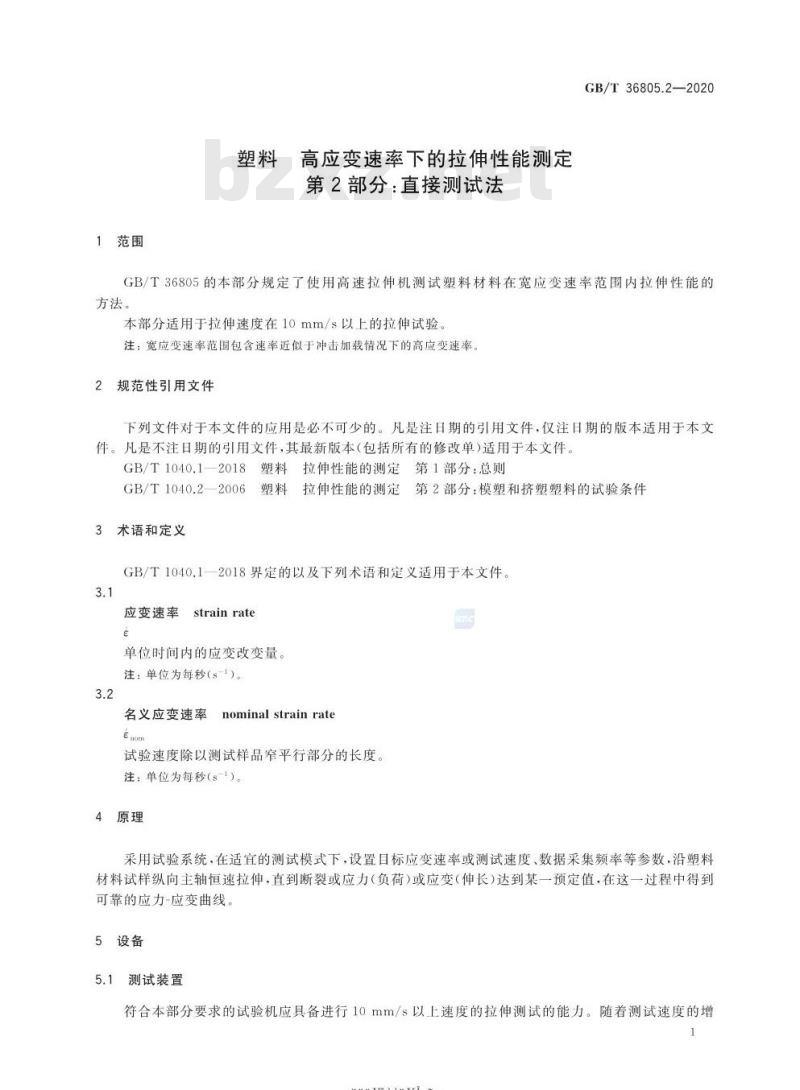

中华人民共和国国家标准 GB/T36805.2—2020 塑料高应变速率下的拉伸性能测定 第2部分：直接测试法（Plastics—Determination of tensile properties at high strain rates—Part 2: Direct testing method），发布于2020-11-19，实施于2021-10-01。 前言 GB/T36805《塑料：高应变速率下的拉伸性能测定》分为两个部分：第1部分为方程拟合法，第2部分为直接测试法。本部分为GB/T36805的第2部分，按照GB/T1.1—2009规则起草，由中国石油和化学工业联合会提出，全国塑料标准化技术委员会通用方法和产品分技术委员会（SAC/TC15/SC4）归口。起草单位包括金发科技股份有限公司、中蓝晨光成都检测技术有限公司、中国石油化工股份有限公司北京化工研究院、泛亚汽车技术中心有限公司、上海延锋金桥汽车饰件系统有限公司、暨南大学力学与建筑工程学院、清华大学苏州汽车研究院（相城）、中汽研（天津）汽车工程研究院有限公司。主要起草人包括黄险波、吴博、朱天戈、叶南飚、庞承焕、刘力荣、刘丹、周俊龙、李港、吴海龙、孟宪明、黄克凡、郑雯、张赛。 引言 塑料材料在不同应变速率下的拉伸性能数据可用于塑料制品及零部件的变形与破坏行为CAE模拟分析。由于塑料材料对应变速率敏感，高应变速率与低应变速率下性能规律存在差异，因此需要统一测试方法以获得可靠数据。本标准对样品类型、测试设备和测试方法提出明确要求。 1 范围 本部分规定了使用高速拉伸机测试塑料材料在宽应变速率范围内拉伸性能的方法，适用于拉伸速度在10mm/s以上的拉伸试验。注：宽应变速率范围包括接近冲击加载条件下的高应变速率。 2 规范性引用文件 本文件引用以下标准：GB/T1040.1—2018《塑料拉伸性能的测定 第1部分：总则》、GB/T1040.2—2006《塑料拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件》。 3 术语和定义 3.1 应变速率（strain rate）单位时间内的应变改变量，单位为s⁻¹。 3.2 名义应变速率（nominal strain rate）试验速度除以试样窄平行部分长度，单位为s⁻¹。 4 原理 采用试验系统在设定应变速率或速度及数据采集频率条件下，对塑料试样沿纵向主轴进行恒速拉伸直至断裂或达到预定应力或应变值，获取应力-应变曲线。 5 设备 5.1 测试装置 试验机应具备10mm/s以上拉伸速度能力。随着速度增加，力值测量误差会增大，该误差与力传感器共振模式、试样及设备部件有关。为保证精度，应采用高硬度测力传感器（如压电式）及轻质高刚度结构。通常采用液压伺服驱动高速拉伸试验机，其他能够提供恒定应变速率的系统亦可使用。 5.2 负荷指示装置 5.2.1 应可实时测量试验过程中的负荷变化，在规定速度下无惯性滞后。 5.2.2 高应变速率下试样与设备振荡会叠加至信号中，需采取措施减少振荡影响。 5.2.3 采用应变片或局部动态测力计时应在报告中说明。 5.2.4 负荷采集频率应满足相关公式要求，以保证数据准确性。
