【GB国家标准】 托卡马克聚变堆遥操作部件兼容性设计与评估技术指南 第2部分:评估技术指南

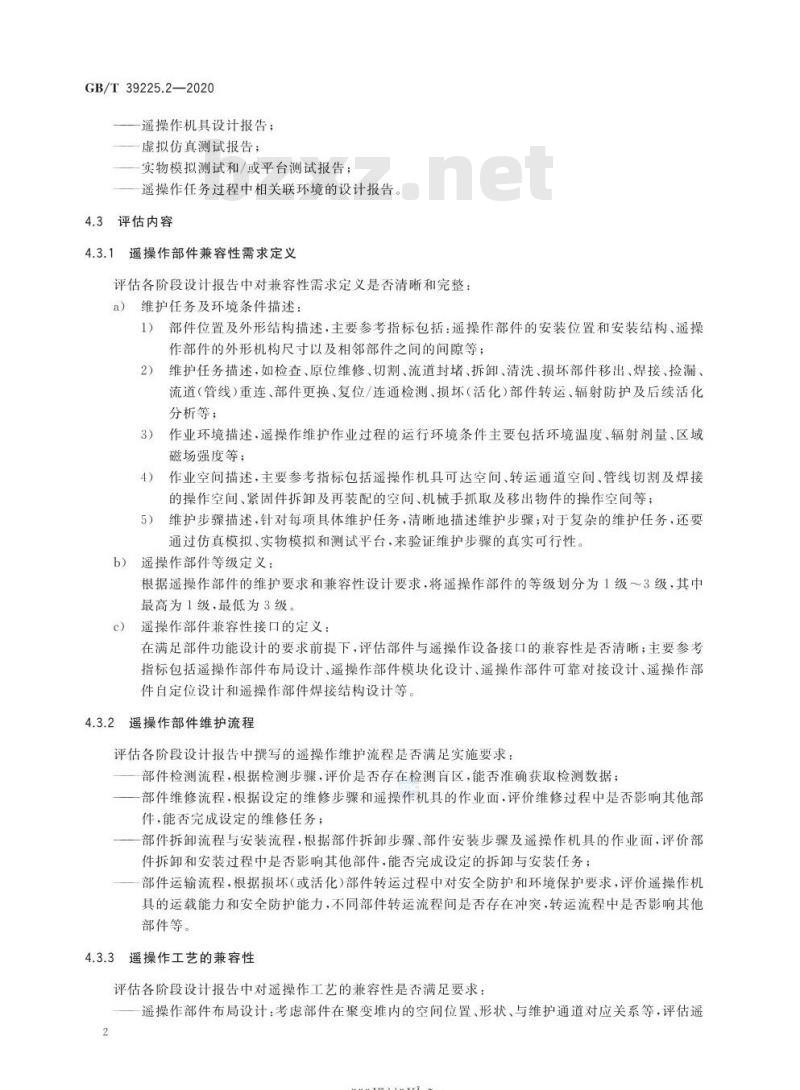

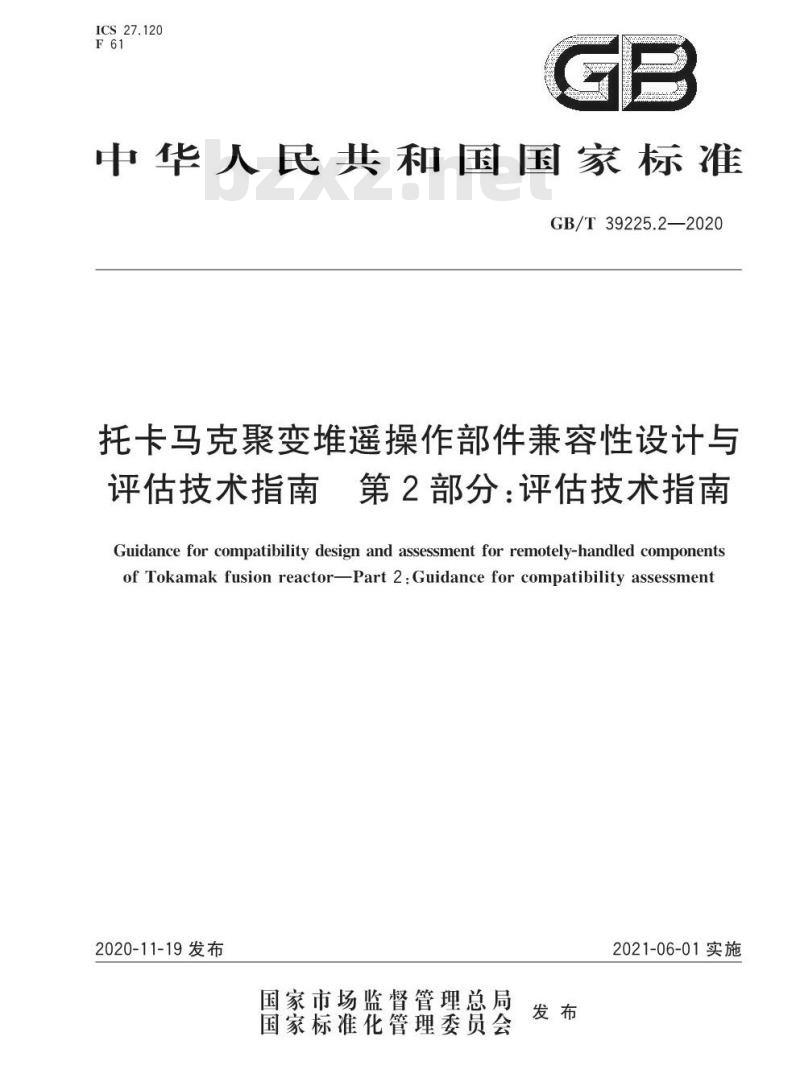

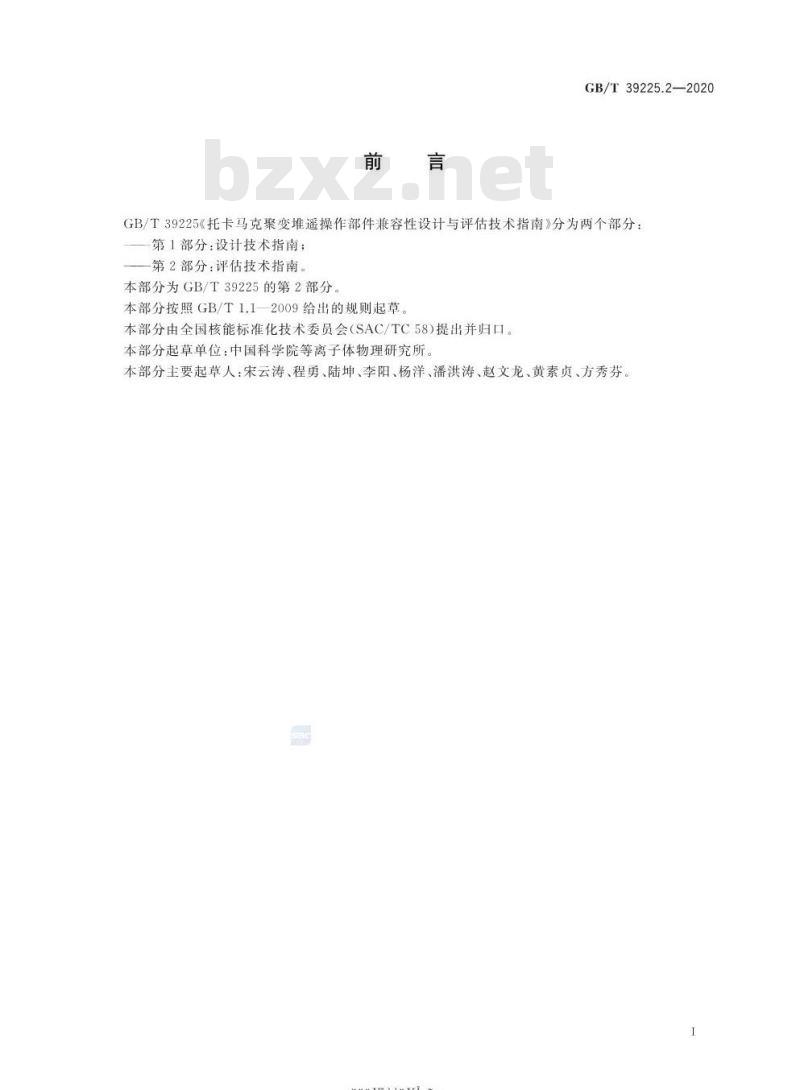

中华人民共和国国家标准 GB/T39225.2—2020 托卡马克聚变堆遥操作部件兼容性设计与评估技术指南 第2部分：评估技术指南（Guidance for compatibility design and assessment for remotely-handled components of Tokamak fusion reactor - Part 2: Guidance for compatibility assessment），发布于2020-11-19，实施于2021-06-01。 前言 GB/T39225《托卡马克聚变堆遥操作部件兼容性设计与评估技术指南》分为两个部分：第1部分为设计技术指南，第2部分为评估技术指南。本部分为GB/T39225的第2部分，按照GB/T1.1—2009规则起草，由全国核能标准化技术委员会（SAC/TC58）提出并归口，起草单位为中国科学院等离子体物理研究所。主要起草人包括宋云涛、程勇、陆坤、李阳、杨洋、潘洪涛、赵文龙、黄素贞、方秀芬。 1 范围 本部分提供了托卡马克聚变堆遥操作部件兼容性设计的评估方法和评估实施流程，适用于遥操作部件在设计阶段的兼容性评估活动。 2 规范性引用文件 本文件引用GB/T4960.9—2013《核科学技术术语 第9部分：磁约束核聚变》及GB/T39225.1《托卡马克聚变堆部件兼容性设计与评估技术指南 第1部分：设计技术指南》。 3 术语和定义 3.1 遥操作机具（remotely-handled equipment）用于实现聚变堆部件检测、更换、维修或转运处理等活动的远程操作设备。 3.2 遥操作任务（remotely-handled tasks）通过遥操作机具完成部件更换、维修或转运处理等具体工作。 4 聚变堆遥操作部件兼容性评估 4.1 分段评估 评估活动在以下阶段结束并进入下一阶段前进行：部件概念设计（可行性研究）阶段、初步设计阶段以及工程设计（最终设计）阶段。 4.2 评估对象 评估对象包括遥操作部件设计报告、维护流程设计报告、遥操作机具设计报告、虚拟仿真测试报告、实物模拟或平台测试报告以及遥操作任务相关环境设计报告。 4.3 评估内容 4.3.1 遥操作部件兼容性需求定义评估 评估各阶段设计报告中兼容性需求定义是否清晰完整，包括以下内容： a）维护任务及环境条件描述：包括部件位置与结构（安装位置、外形尺寸、相邻间隙等）；维护任务类型（检查、维修、切割、封堵、拆卸、清洗、更换、复位检测、转运等）；作业环境条件（温度、辐射剂量、磁场强度等）；作业空间要求（机具可达空间、转运通道、焊接及拆卸空间等）；维护步骤描述及其仿真或测试验证。 b）遥操作部件等级定义：根据维护要求与兼容性设计要求，将部件分为1级至3级，其中1级最高，3级最低。 c）遥操作部件兼容性接口定义：在满足功能设计前提下，评估部件与遥操作设备之间接口的兼容性要求。
