【HG化工标准】 胶鞋 运动鞋附件 鞋眼

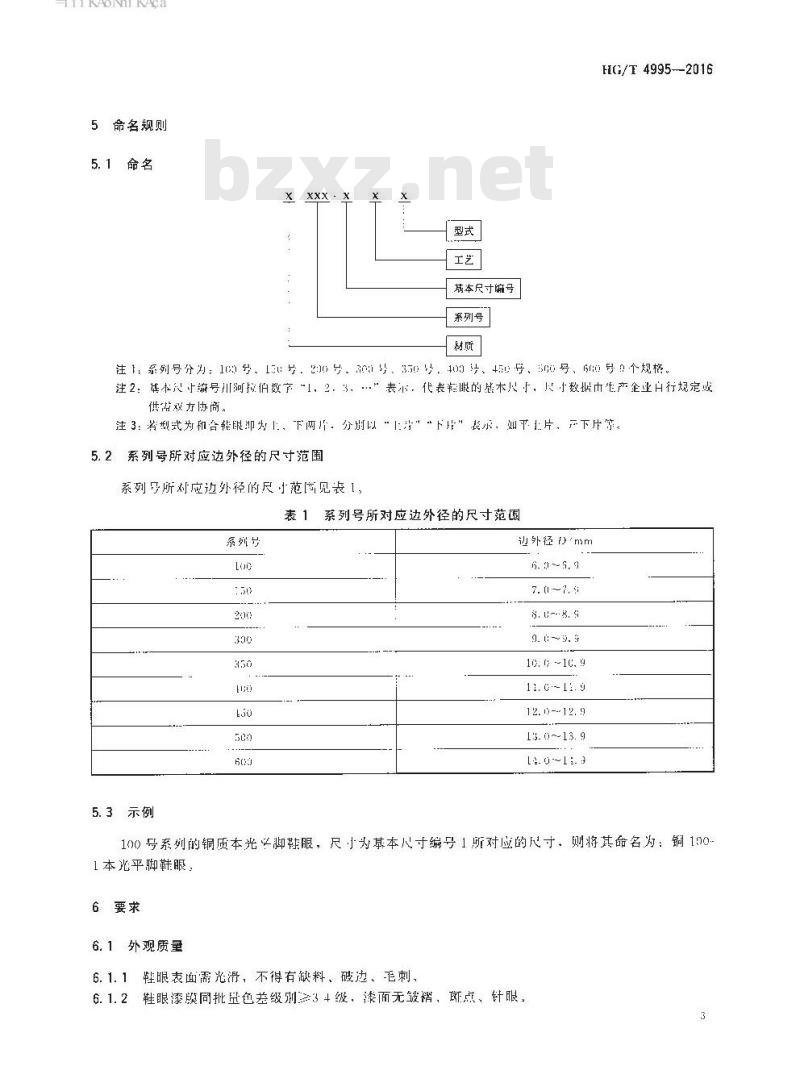

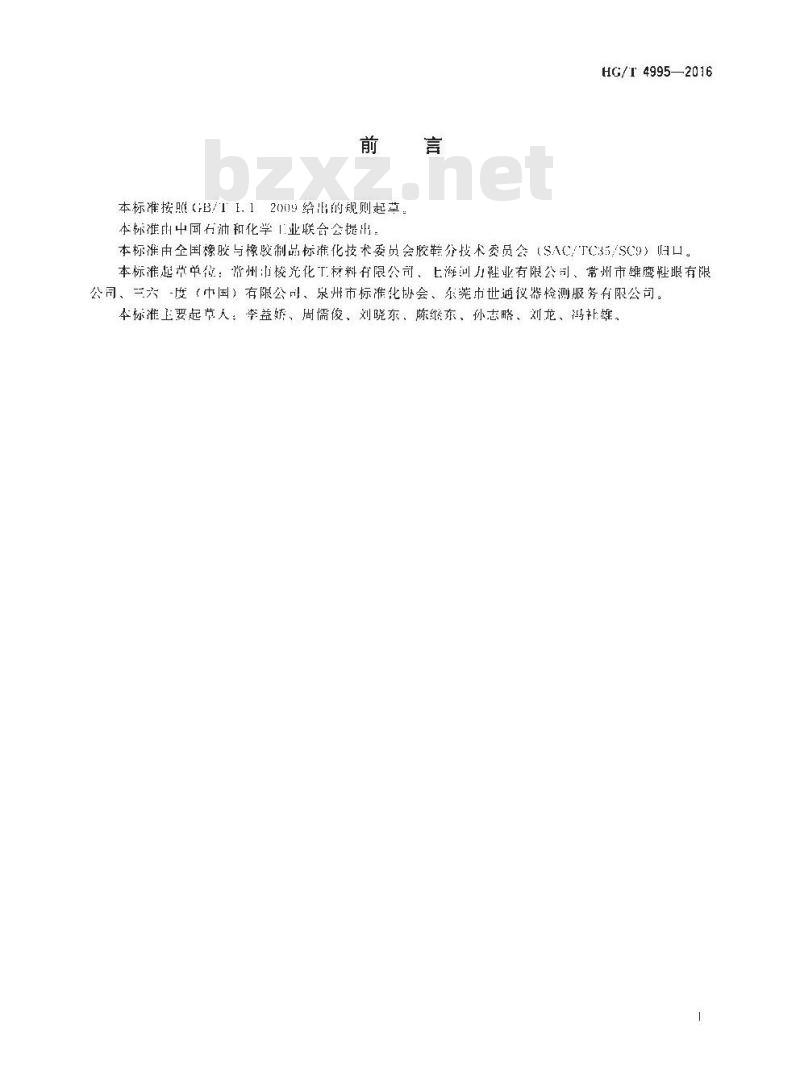

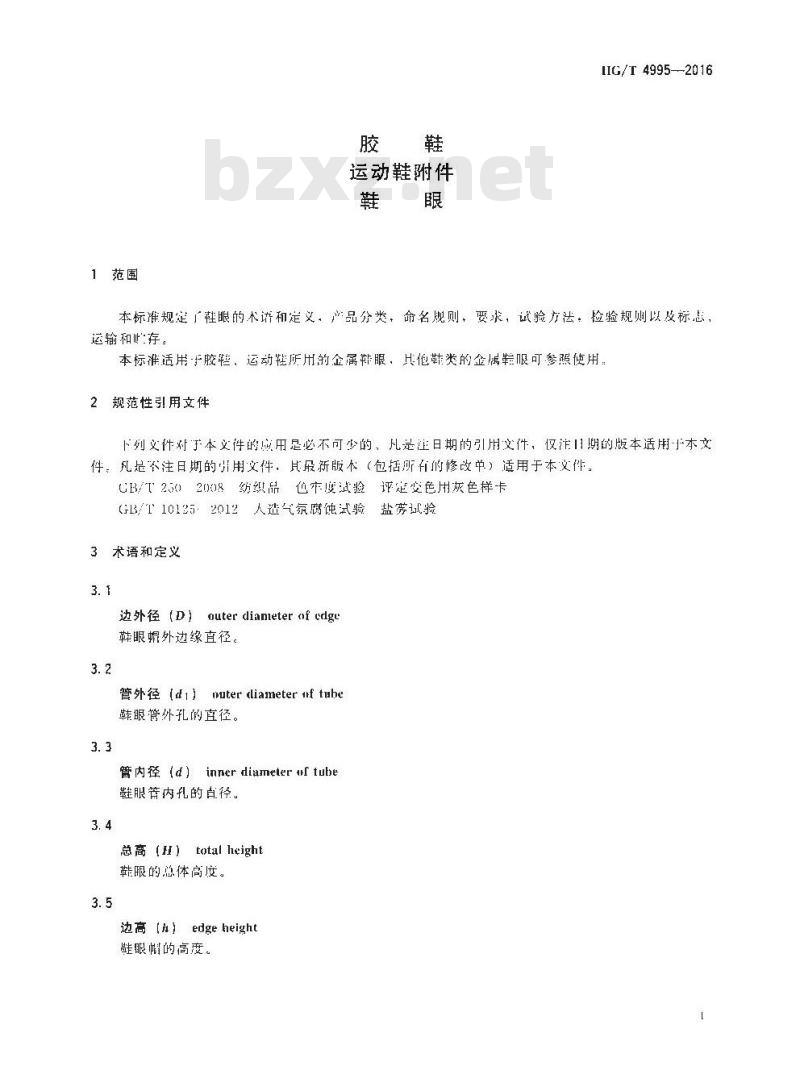

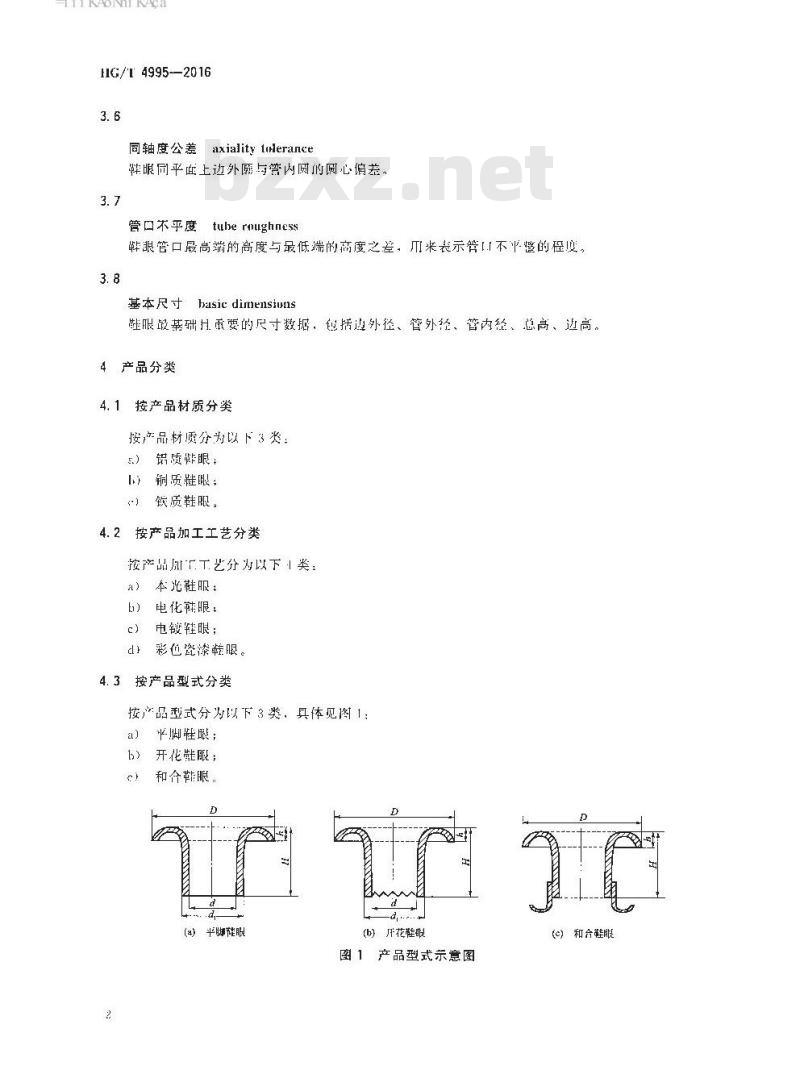

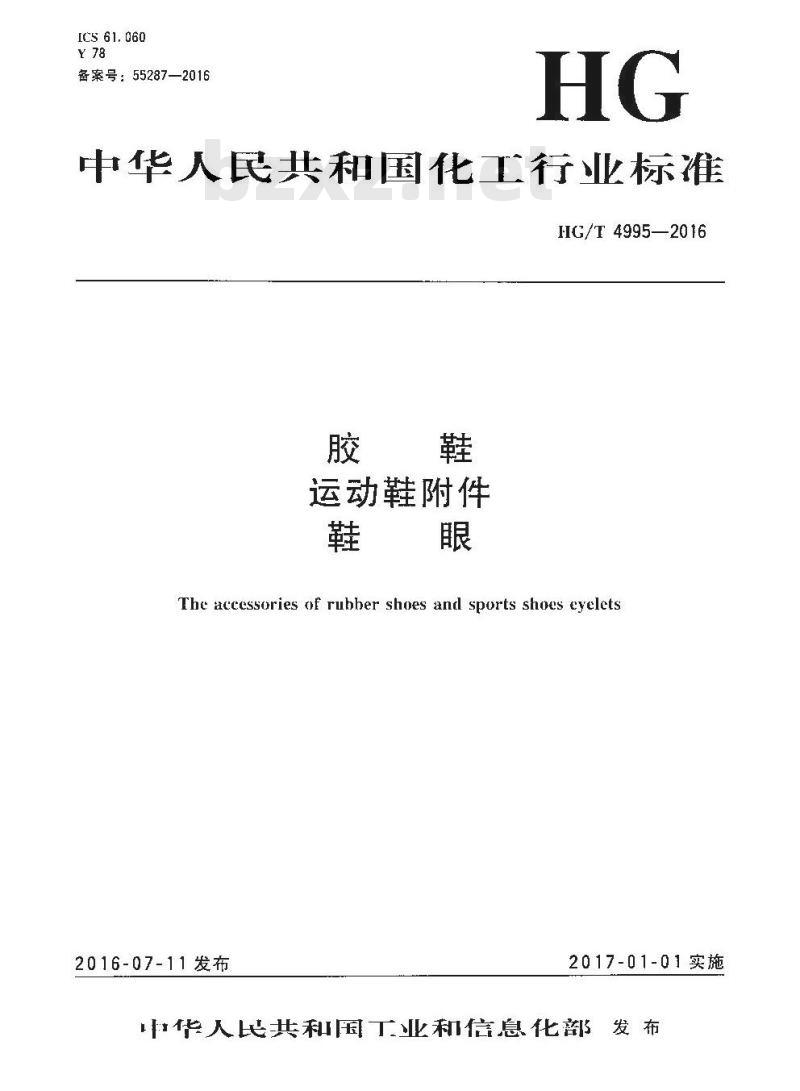

ICS 61.060 Y78 备案号：55287—2016 HG 中华人民共和国化工行业标准 HG/T 4995—2016 胶鞋 运动鞋附件 鞋眼 The accessories of rubber shoes and sports shoes eyelets 2016-07-11发布 2017-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会胶鞋分技术委员会（SAC/TC35/SC9）归口。本标准起草单位：常州市棱光化工材料有限公司、上海回力鞋业有限公司、常州市雄鹰鞋眼有限公司、三六一度（中国）有限公司、泉州市标准化协会、东莞市世通仪器检测服务有限公司。本标准主要起草人：李益娇、周儒俊、刘晓东、陈缘东、孙志略、刘龙、冯社蜂。 1 范围 本标准规定了鞋眼的术语和定义、产品分类、命名规则、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于胶鞋、运动鞋所用的金属鞋眼，其他鞋类的金属鞋眼可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 250—2008 纺织品色牢度试验评定变色用灰色样卡 GB/T 10195—2012 人造气氛腐蚀试验 盐雾试验 3 术语和定义 3.1 边外径（D）outer diameter of edge：鞋眼外边缘直径。 3.2 管外径（d1）outer diameter of tube：鞋眼管外孔的直径。 3.3 管内径（d）inner diameter of tube：鞋眼管内孔的直径。 3.4 总高（H）total height：鞋眼的总体高度。 3.5 边高（h）edge height：鞋眼边的高度。 3.6 同轴度公差axiality tolerance：鞋眼同一平面上边外圆与管内圆的圆心偏差。 3.7 管口不平度tube roughness：鞋眼管口最高端与最低端高度之差，用以表示管口不平整程度。 3.8 基本尺寸basic dimensions：鞋眼基本重要尺寸数据，包括边外径、管外径、管内径、总高、边高。 4 产品分类 4.1 按产品材质分类：铝质鞋眼、铜质鞋眼、铁质鞋眼。 4.2 按加工工艺分类：本色鞋眼、电化鞋眼、电镀鞋眼、彩色瓷漆鞋眼。 4.3 按产品型式分类：平脚鞋眼、开花鞋眼、和合鞋眼。 5 命名规则 5.1 命名形式：X XXX-X（材质+系列号+基本尺寸编号+工艺+型式） 注：系列号包括109号、131号、230号、301号、350号、405号、409号、500号、600号等规格。基本尺寸编号用阿拉伯数字表示，由生产企业规定或供需双方协商。 5.2 系列号对应边外径尺寸范围见表：109号6.9~7.9mm；131号7.1~7.5mm；230号8.1~8.9mm；301号9.1~9.9mm；350号10.0~10.9mm；405号11.0~11.9mm；409号12.0~12.9mm；500号13.0~13.9mm。 5.3 示例：100号系列铜质本色平脚鞋眼，基本尺寸编号1，则命名为：铜1001本色平脚鞋眼。 6 要求 6.1 外观质量 6.1.1 鞋眼表面应光滑，不得有缺料、破边、毛刺。 6.1.2 鞋眼漆膜同批色差等级为3~4级，漆面无皱褶、斑点、针孔。 6.1.3 鞋眼不应有影响正常使用的其他外观缺陷。 6.2 尺寸要求 鞋眼形状应端正，同轴度公差≤0.2mm，管口不平度≤0.2mm。
