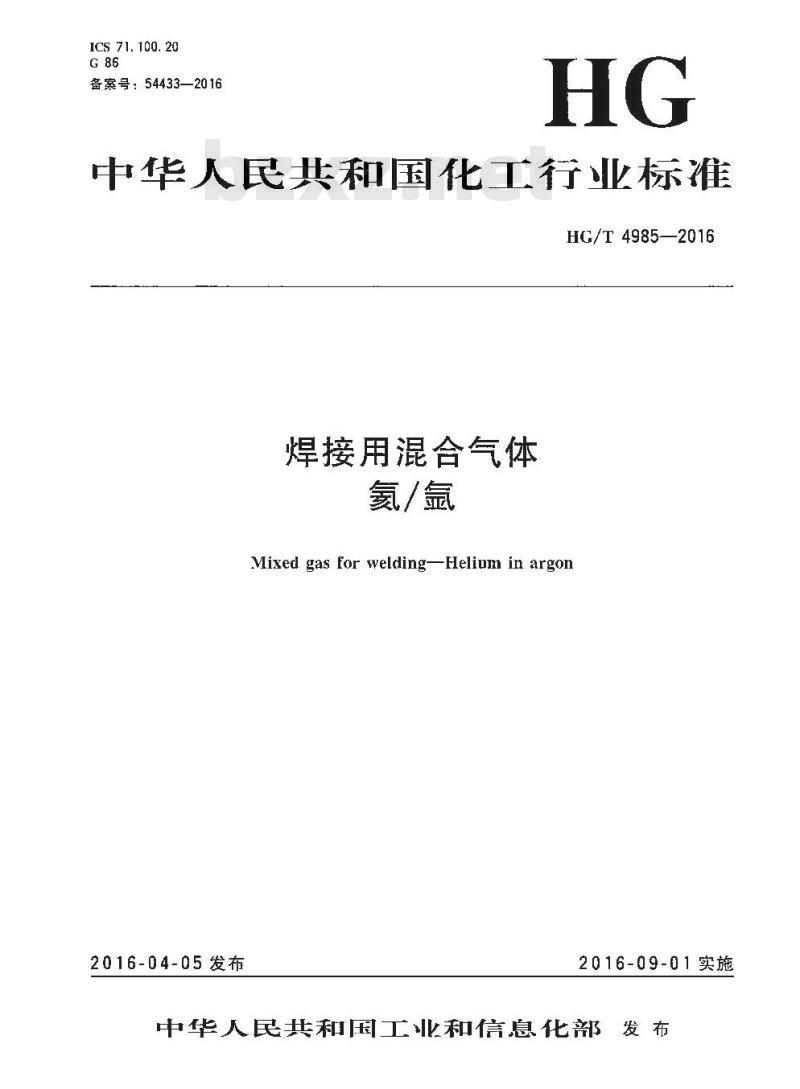

【HG化工标准】 焊接用混合气体 氦/氩

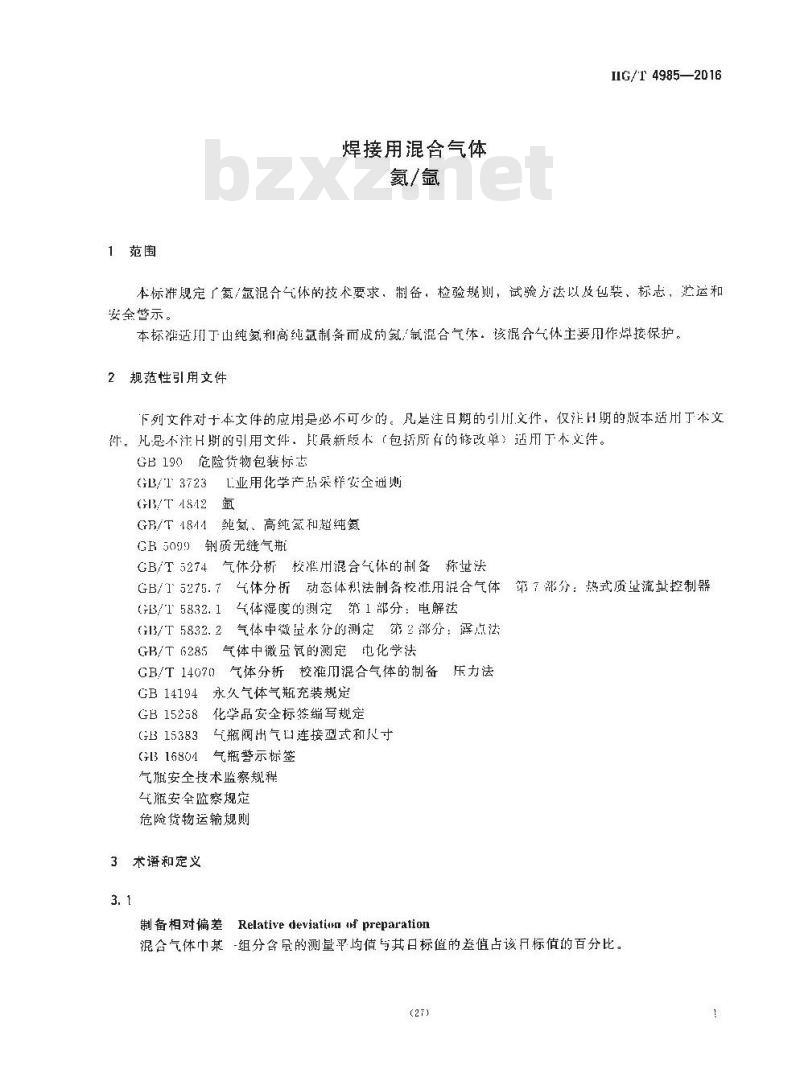

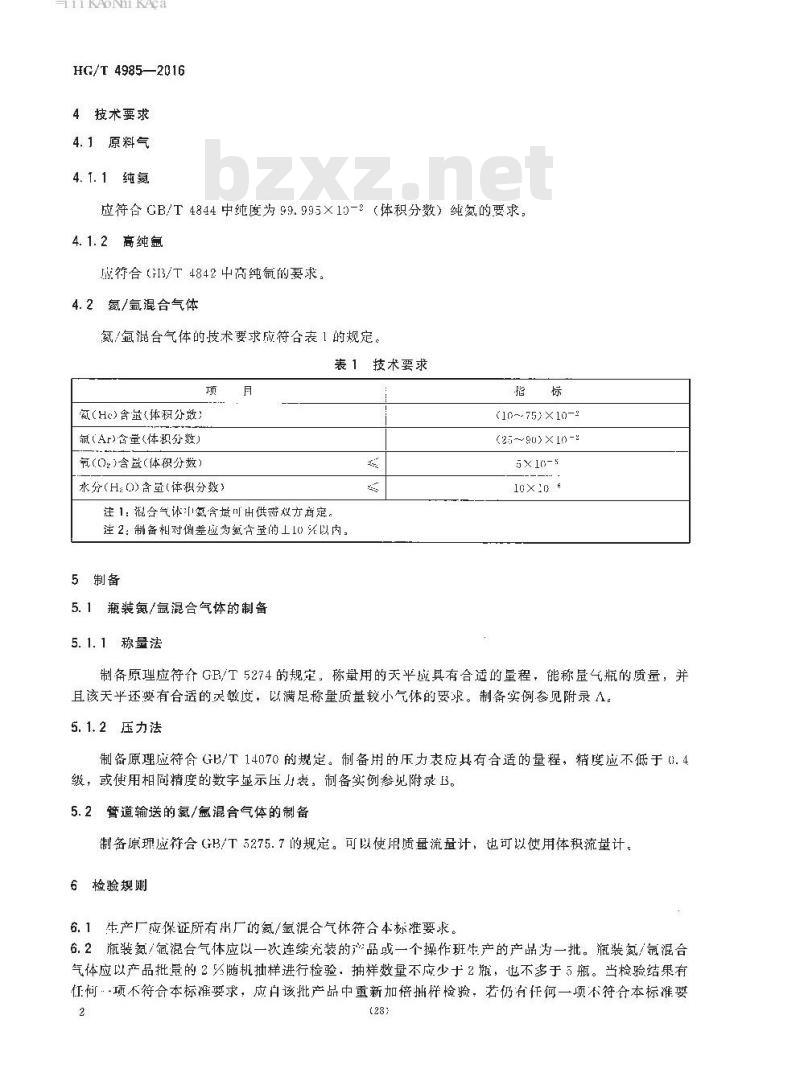

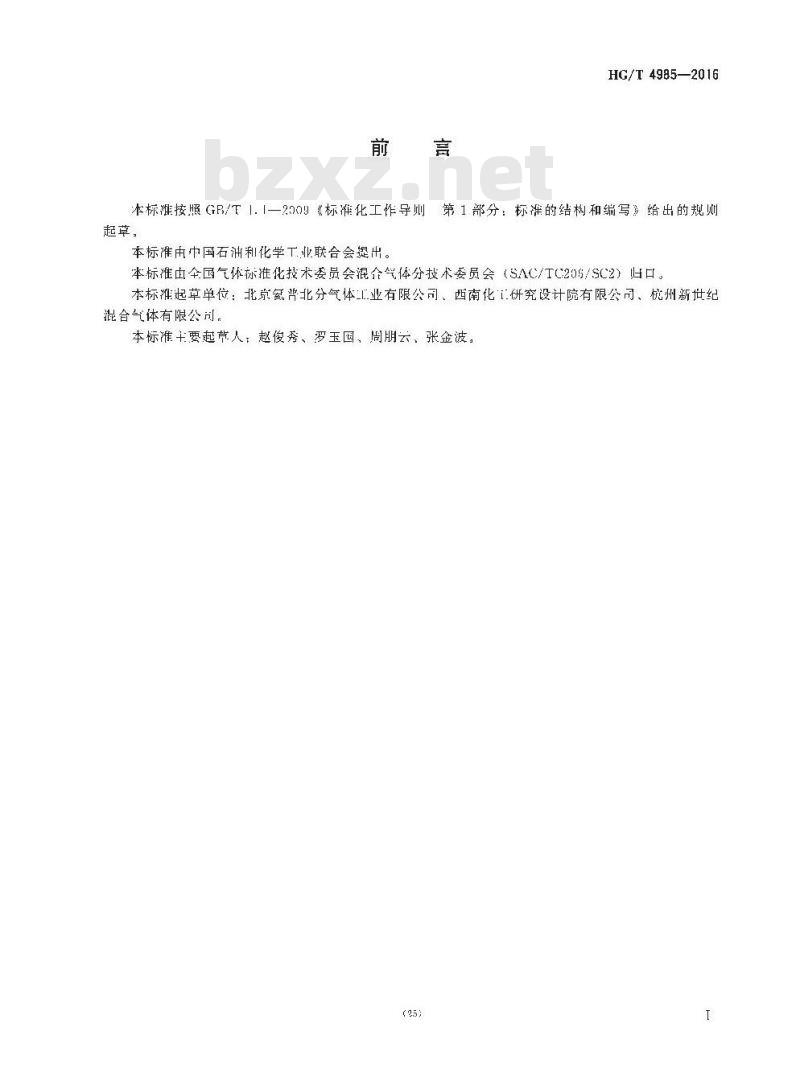

HG/T 4985—2016 焊接用混合气体 氮/氩 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009《标准化工作导则》要求起草。本标准由中国石油和化学工业联合会提出，全国气体标准化技术委员会混合气体分技术委员会(SAC/TC206/SC2)归口。本标准起草单位包括北京氢普北分气体工业有限公司、西南化工研究设计院有限公司、杭州新世纪混合气体有限公司。本标准主要起草人：赵俊秀、罗玉国、周朋云、张金波。 1 范围 本标准规定了焊接用氮/氩混合气体的技术要求、制备方法、检验规则、试验方法以及包装、标志、贮存运输和安全警示。本标准适用于以纯氮和高纯氩为原料制备的氮/氩混合气体，该混合气体主要用于焊接保护。 2 规范性引用文件 以下文件对于本标准的应用是必不可少的。凡注日期的引用文件，仅适用于该版本；未注日期的引用文件适用于最新版本及修改单。 - GB 190 危险货物包装标志 - GB/T 3723 工业用化学产品采样安全通则 - GB/T 4842 气体分析校准用混合气体的制备称量法 - GB/T 1844 纯氮、高纯氮和超纯氩 - GB 5099 钢质无缝气瓶 - GB/T 5274 气体分析校准用混合气体的制备称量法 - GB/T 5275.7 气体分析动态体积法制备校准用混合气体第7部分：热式质量流量控制器 - GB/T 5832.1 气体湿度的测定 第1部分：电解法 - GB/T 5832.2 气体中微量水分的测定 第2部分：露点法 - GB/T 6285 气体中微量的测定（电化学法） - GB/T 14070 气体分析校准用混合气体的制备压力法 - GB 14194 永久气体气瓶充装规定 - GB 15258 气瓶阀出气口连接型式和尺寸 - GB 15383 化学品安全标签编写规定 - GB 16804 气瓶警示标签 - 气瓶安全技术监察规程 - 气瓶安全监察规定 - 危险货物运输规则 3 术语和定义 3.1 制备相对偏差 Relative deviation of preparation 指混合气体中某一组分含量的测量平均值与其目标值的差值占目标值的百分比。 4 技术要求 4.1 原料气 4.1.1 纯氮应符合GB/T 4844中纯度99.995×10⁻²（体积分数）要求。 4.1.2 高纯氩应符合GB/T 4842要求。 4.2 氮/氩混合气体 技术要求见表1： - 氮(He)含量（体积分数）：(10~75)×10⁻² - 氩(Ar)含量（体积分数）：(25~90)×10⁻² - 氧(O₂)含量（体积分数）：≤5×10⁻⁵ - 水分(H₂O)含量（体积分数）：≤10×10⁻⁵ 注：混合气体中氮含量可由供需双方商定；制备相对偏差应在±10%以内。 5 制备 5.1 瓶装氮/氩混合气体制备 5.1.1 称量法应符合GB/T 5274规定，使用具备适当量程和灵敏度的天平以满足气瓶称量要求，制备实例见附录A。 5.1.2 压力法应符合GB/T 14070规定，压力表精度不低于0.4级或使用同等精度数字压力表，制备实例见附录B。 5.2 管道输送氮/氩混合气体制备 应符合GB/T 5275.7规定，可采用质量流量计或体积流量计。 6 检验规则 6.1 生产厂应保证出厂产品符合标准要求。 6.2 瓶装产品以连续充装或一个操作班为一批，按2%随机抽样检验，抽样不少于2瓶、不多于5瓶。不合格则加倍抽样复检，仍不合格则整批判为不合格。 6.3 集束装置包装产品应逐一检验，不合格则整批不合格。 6.4 稳定生产的管道输送产品每2小时抽样检验一次或按供需双方约定执行，不合格则相应批次判为不合格。
