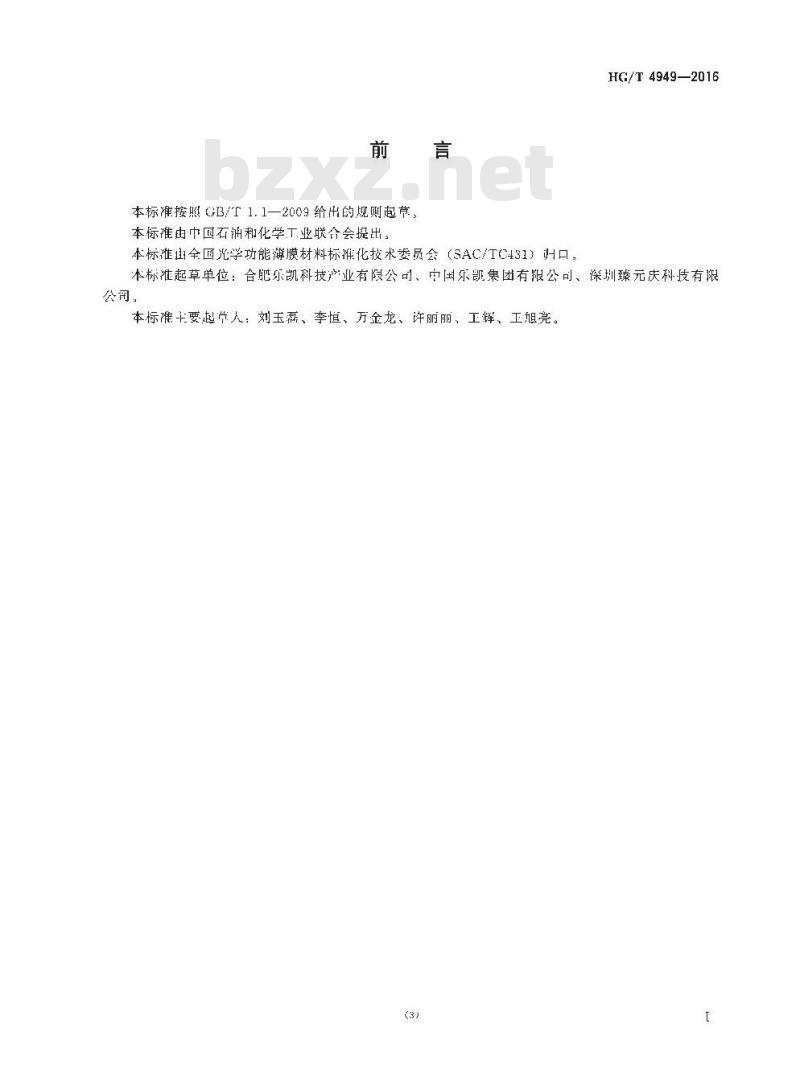

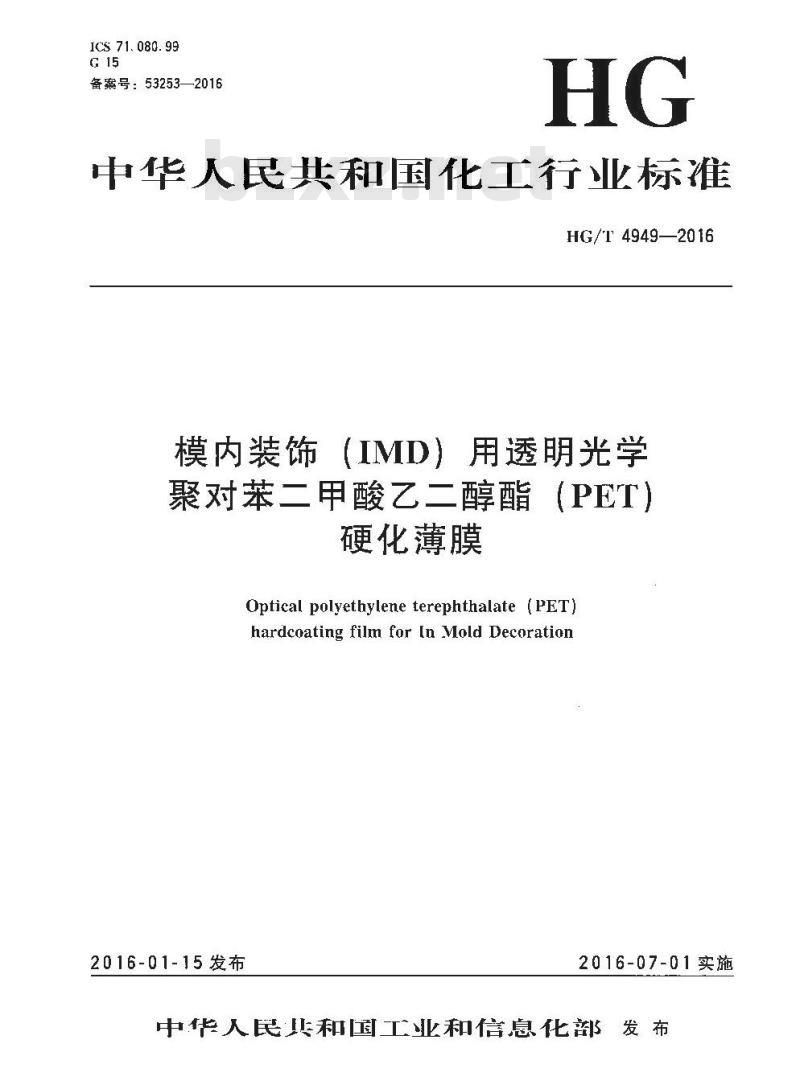

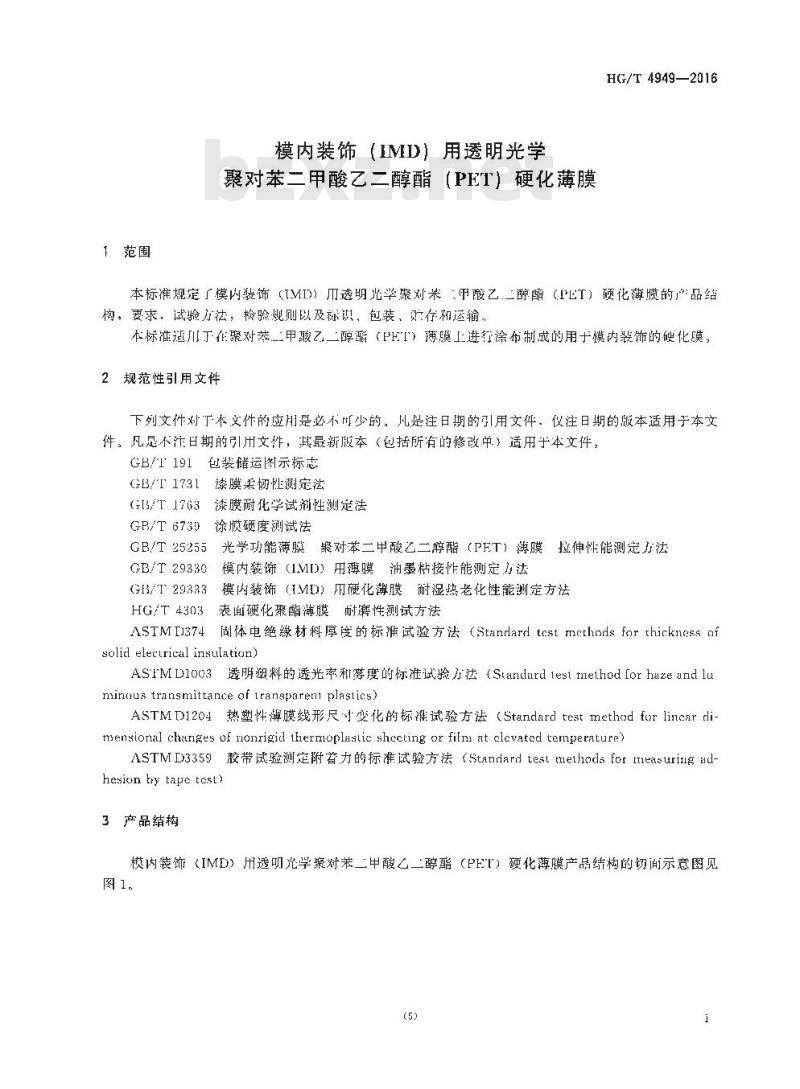

HG/T 4949—2016 ICS 71.080.99 G15 备案号：53253—2016 中华人民共和国化工行业标准 HG/T 4949—2016 模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜 Optical Polyethylene Terephthalate (PET) Hard Coating Film for In Mold Decoration 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、中国乐凯集团有限公司、深圳臻元庆科技有限公司。 本标准主要起草人：刘玉磊、李恒、万金龙、许丽丽、王辉、王旭亮。 1 范围 本标准规定了模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜的产品结构、要求、试验方法、检验规则以及标识、包装、贮存和运输。 本标准适用于采用聚对苯二甲酸乙二醇酯（PET）薄膜进行涂布制成的用于模内装饰的硬化膜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1731 漆膜柔韧性测定法 GB/T 1763 漆膜耐化学试剂性测定法 GB/T 6730 涂膜硬度测试法 GB/T 25255 光学功能薄膜 聚对苯二甲酸乙二醇酯（PET）薄膜拉伸性能测定方法 GB/T 29330 模内装饰（IMD）用薄膜油墨粘接性能测定方法 GB/T 29333 模内装饰（IMD）用硬化薄膜耐湿热老化性能测定方法 HG/T 4303 表面硬化聚酯薄膜耐磨性测试方法 ASTM D374 固体电绝缘材料厚度的标准试验方法（Standard Test Methods for Thickness of Solid Electrical Insulation） ASTM D1003 透明塑料透光率和雾度的标准试验方法（Standard Test Method for Haze and Luminous Transmittance of Transparent Plastics） ASTM D1204 热塑性薄膜线性尺寸变化的标准试验方法（Standard Test Method for Linear Dimensional Changes of Nonrigid Thermoplastic Sheeting or Film at Elevated Temperature） ASTM D3359 胶带试验测定附着力的标准试验方法（Standard Test Methods for Measuring Adhesion by Tape Test） 3 产品结构 模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜产品结构剖面示意如下： 1. 基膜层； 2. 硬化层； 3. 接着层。 4 要求 4.1 收卷质量和表观质量 母卷收卷应平整，整轴膜不得有影响后续使用的叫棱、凹坑、翘边、全宽松紧不一致等缺陷。 涂层应均匀，无影响后续使用的彩虹纹、晶点、斑点、污染、条纹、划伤等缺陷。 4.2 质量指标 模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜的质量指标应符合表1规定。如有其他要求，由供需双方协商确定。 表1 质量指标 项目：厚度（μm） 要求：规格值±公差 项目：厚度极差（μm） 要求：≤3 项目：透过率（入光面、抛光面）/% 要求：≥90 项目：雾度（入光面、抛光面）/% 要求：≤1.0 项目：铅笔硬度 要求：≥2H 项目：耐钢丝绒（次） 要求：≥50 项目：柔韧性（mm） 要求：≤2 项目：附着力 要求：5B 项目：拉伸强度（纵向）/MPa 要求：≥150 项目：拉伸强度（横向）/MPa 要求：≥120 项目：断裂伸长率（纵向）/% 要求：≥80 项目：断裂伸长率（横向）/% 要求：≥80 项目：热收缩率（纵向）/% 要求：≤1.0 项目：热收缩率（横向）/% 要求：≤1.0 项目：耐酸碱、溶剂性（乙醇、乙酸乙酯等） 要求：合格 项目：接着层油墨粘接性能 要求：合格 项目：耐湿热老化 要求：合格 4.3 耐候性指标 经高温试验、高温高湿试验、冷热循环试验后的硬化膜，其质量指标应满足本标准规定的要求。
