【HG化工标准】 光学功能薄膜对比度测量方法

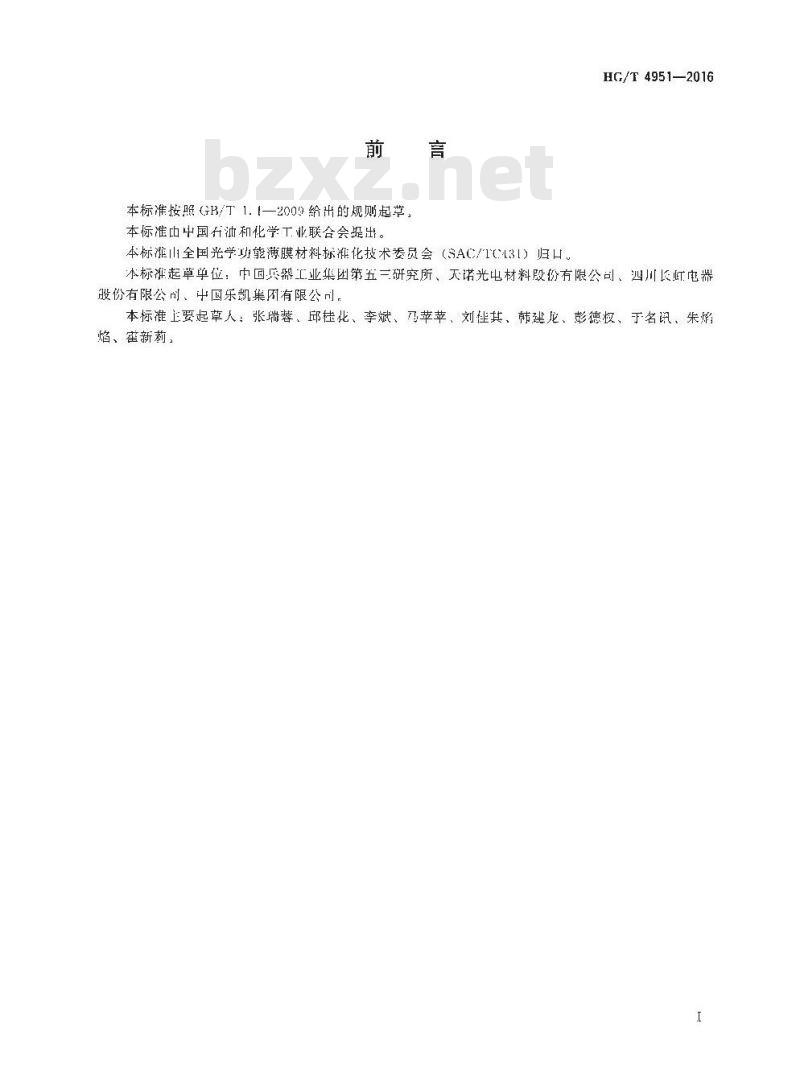

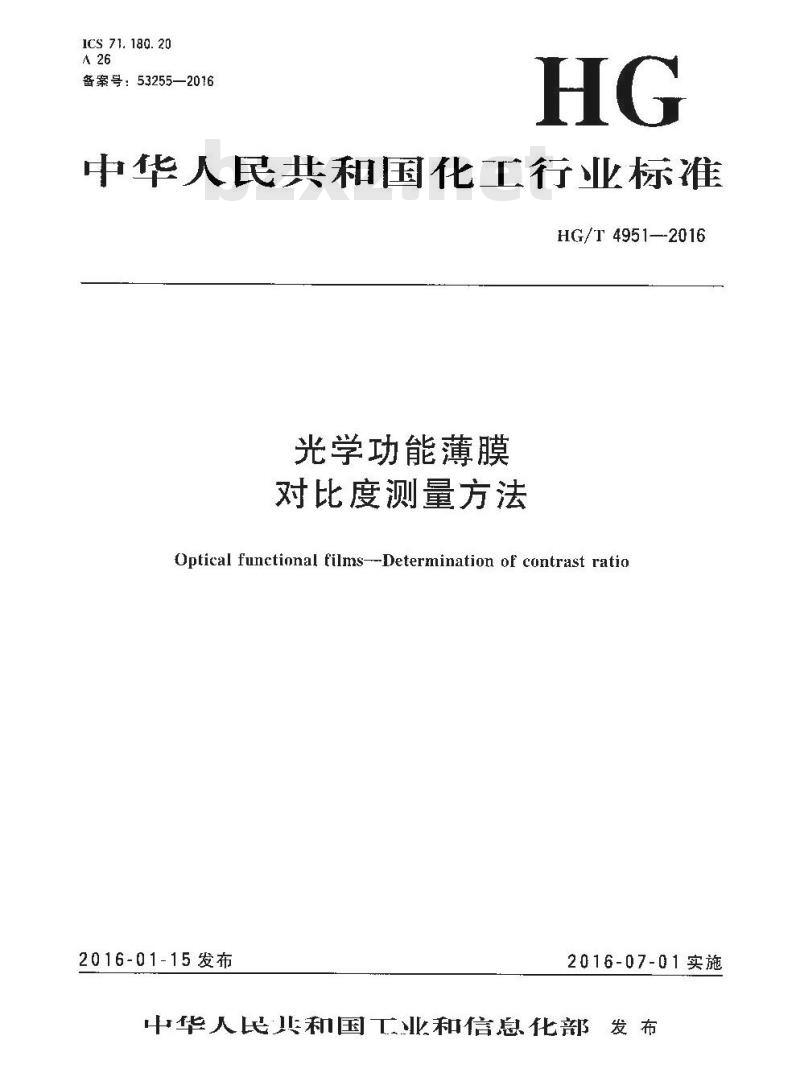

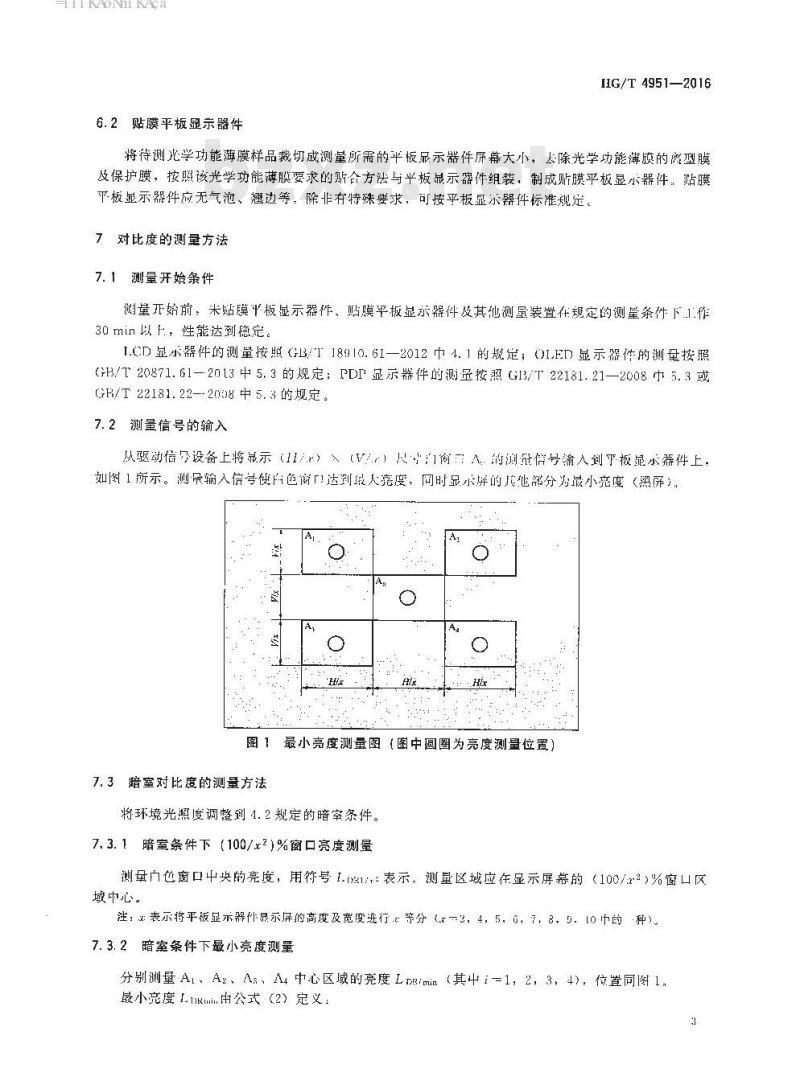

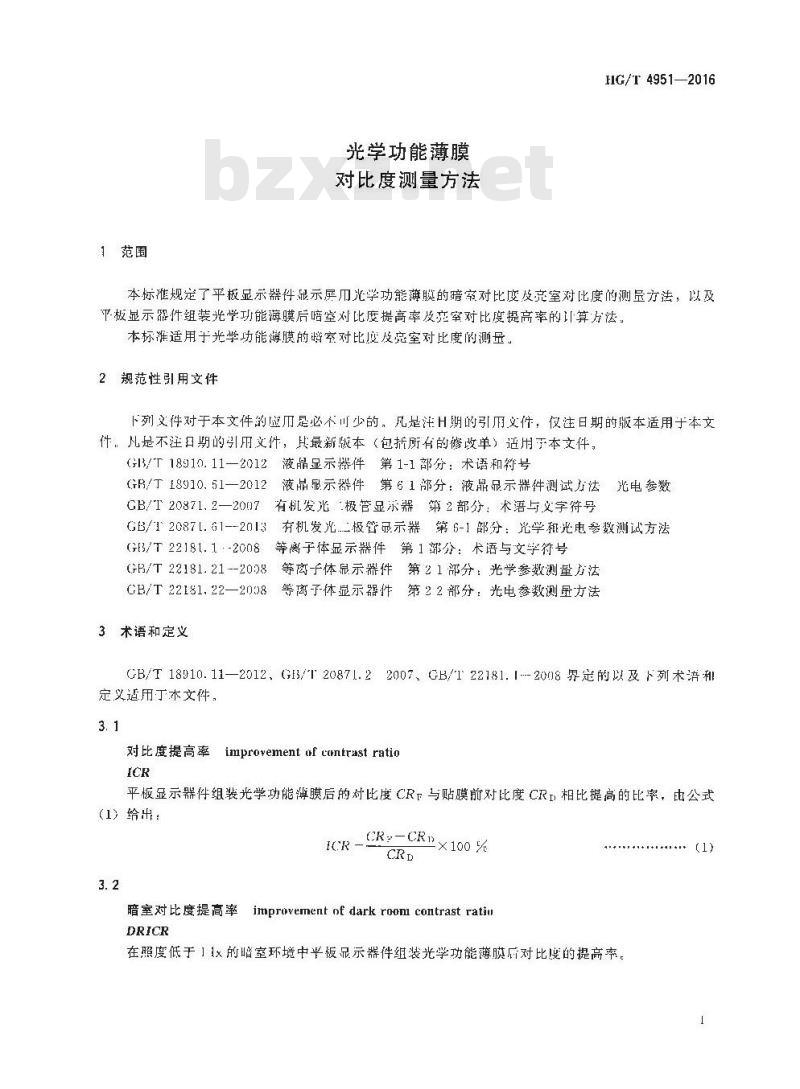

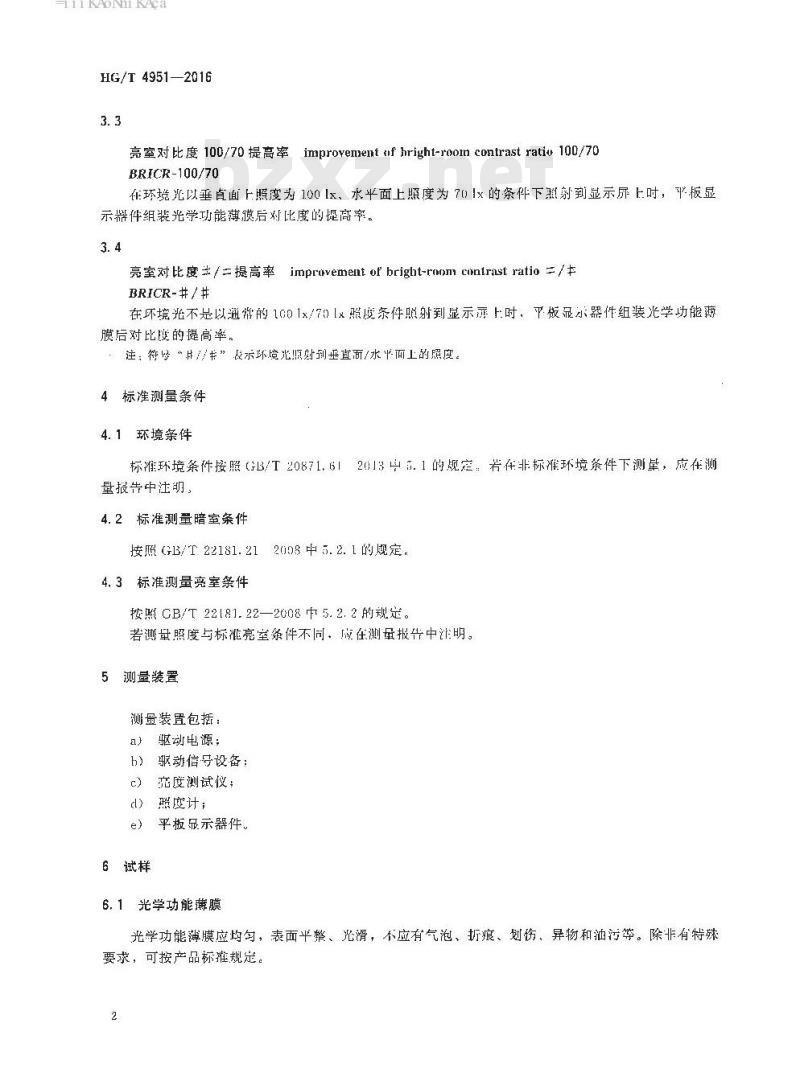

HG/T 4951—2016 ICS 71.180.20 A26 备案号：53255—2016 中华人民共和国化工行业标准 HG/T 4951—2016 光学功能薄膜 对比度测量方法 Optical Functional Films—Determination of Contrast Ratio 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：中国兵器工业集团第五三研究所、天诺光电材料股份有限公司、四川长虹电器股份有限公司、中国乐凯集团有限公司。 本标准主要起草人：张瑞端、邱桂、李斌、乃苹苹、刘佳其、韩建龙、彭德权、于名讯、朱焰焰、蔡新莉。 1 范围 本标准规定了平板显示器件显示屏光学功能薄膜的暗室对比度及亮室对比度的测量方法，以及平板显示器件组装光学功能薄膜后暗室对比度提高率和亮室对比度提高率的计算方法。 本标准适用于光学功能薄膜的暗室对比度及亮室对比度测量。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 18910.11—2012 液晶显示器件 第1-1部分：术语和符号 GB/T 18910.61—2012 液晶显示器件 第6-1部分：液晶显示器件测试方法 光电参数 GB/T 20871.2—2007 有机发光二极管显示器件 第2部分：术语与文字符号 GB/T 20871.61—2013 有机发光二极管显示器件 第6-1部分：光学和光电参数测试方法 GB/T 22181.1—2008 等离子体显示器件 第1部分：术语与文字符号 GB/T 22181.21—2008 等离子体显示器件 第21部分：光学参数测量方法 GB/T 22181.22—2008 等离子体显示器件 第22部分：光电参数测量方法 3 术语和定义 GB/T 18910.11—2012、GB/T 20871.2—2007、GB/T 22181.1—2008界定的以及下列术语和定义适用于本文件。 3.1 对比度提高率（Improvement of Contrast Ratio，ICR） 平板显示器件组装光学功能薄膜后的对比度CR与贴膜前对比度CR0相比提高的比率，由公式（1）给出： ICR = （CR－CR0）/CR0 × 100% 3.2 暗室对比度提高率（Improvement of Dark Room Contrast Ratio，DRICR） 在照度低于1 lx的暗室环境中，平板显示器件组装光学功能薄膜后对比度的提高率。 3.3 亮室对比度100/70提高率（Improvement of Bright-Room Contrast Ratio 100/70，BRICR-100/70） 在环境光以垂直面照度100 lx、水平面照度70 lx的条件下照射到显示屏上时，平板显示器件组装光学功能薄膜后对比度的提高率。 3.4 亮室对比度X/Y提高率（Improvement of Bright-Room Contrast Ratio X/Y，BRICR-X/Y） 在环境光不是采用标准100 lx/70 lx照度条件照射到显示屏上时，平板显示器件组装光学功能薄膜后对比度的提高率。 注：符号“X/Y”表示环境光照射到垂直面和水平面上的照度。 4 标准测量条件 4.1 环境条件 按照GB/T 20871.61—2013的规定执行。若在非标准环境条件下测量，应在测量报告中注明。 4.2 标准测量暗室条件 按照GB/T 22181.21—2008中5.2.1的规定执行。 4.3 标准测量亮室条件 按照GB/T 22181.22—2008中5.2.2的规定执行。若测量照度与标准亮室条件不同，应在测量报告中注明。 5 测量装置 测量装置包括： a）驱动电源； b）驱动信号设备； c）亮度测试仪； d）照度计； e）平板显示器件。 6 试样 6.1 光学功能薄膜 光学功能薄膜应均匀，表面平整、光滑，不应有气泡、折痕、划伤、异物和油污等缺陷。除非有特殊要求，可按产品标准规定执行。 6.2 贴膜平板显示器件 将待测光学功能薄膜样品裁切成与测量所需平板显示器件屏幕相同的尺寸，除去光学功能薄膜的离型膜或保护膜，按照该光学功能薄膜要求的贴合方法与平板显示器件进行贴合。
