【HG化工标准】 冰箱、冰柜用聚氨酯硬泡组合聚醚

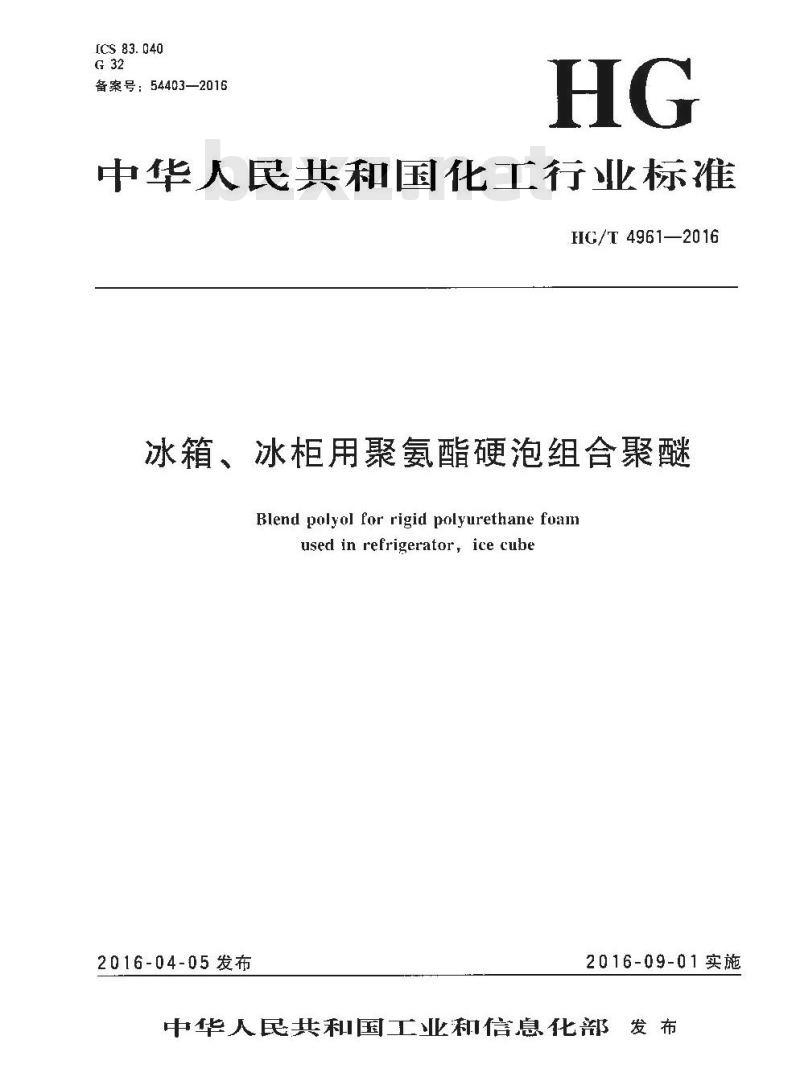

ICS 83.040 G32 备案号：54403—2016 HG/T 4961—2016 中华人民共和国化工行业标准 冰箱、冰柜用聚氨酯硬泡组合聚醚 Blend polyol for rigid polyurethane foam used in refrigerator and ice cube 发布：2016-04-05 实施：2016-09-01 前言 本标准依据GH/T 209起草，由中国石油和化学工业联合会提出，全国塑料标准化技术委员会聚氨酯塑料分技术委员会（TI5/SC8）归口。本标准起草单位：常熟一统聚氨酯制品有限公司，参加起草单位包括山东诺威新材料有限公司、山东联创节能新材料股份有限公司、美的电冰箱有限公司、浙汀恒丰新材料科技有限公司、上海东大化学有限公司、江苏利宏科技发展公司、江苏省聚氢酯产品质量监督监测站及黎明化工研究设计院有限公司。主要起草人：陶林元、朱敏、徐业峰、李洪国、山柏芳、陶叶飞、于清、付东海、史淑慧、吴昊。 1 范围 本标准规定了冰箱、冰柜用聚氨酯硬泡组合聚醚的分类、要求、试验方法、检验规则及标志、包装、运输和贮存要求。本标准适用于冰箱、冰柜用聚氨酯硬泡组合聚醚（以下简称组合聚醚）。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件，其特定版本适用；未注日期的引用文件，其最新版（包括所有修订）适用。 - GB/T611—2006 化学试剂密度测定通用方法 - GB/T6680—2003 液体化学产品采样规定 - GB/T12008.2—2019 塑料聚醚多元醇 第2部分：规格 - GB/T12008.3—2009 塑料聚醚多元醇 第3部分：羟值测定 - GB/T12008.7—2010 塑料聚醚多元醇 第7部分：黏度测定 - GB/T22313—2008 塑料用于聚氨酯的多元醇水分含量测定 - GB/T26689-2011 冰箱、冰柜用硬质聚氨酯泡沫塑料 - HG/T4574—2014 聚氨酯原料发泡反应特性测定方法 3 分类 组合聚醚主要由聚醚多元醇、催化剂、稳定剂等原料组成，不含物理发泡剂。根据所使用的发泡剂类型分为： - I类：使用戊烷作为发泡剂 - II类：使用其他材料作为发泡剂 4 要求 4.1 外观 组合聚醚为无色至淡黄色或棕红色黏稠透明液体，无固体杂质。 4.2 理化性能 组合聚醚理化性能应符合表1的要求。 表1 组合聚醚理化性能 指标 密度(20℃)/(g/cm³) 羟值/(mg KOH/g) pH 水质量分数/% 黏度(25℃)/(mPa·s) 要求 1.05~1.15 369±50 9~13 2.5 ~200 4.3 手工发泡性能 组合聚醚与物理发泡剂及B料的手工发泡性能应符合表2规定。手工发泡工艺条件按表3执行。 表2 手工发泡性能 检验项目 第H时间/s 拉丝时长/s 不粘时间/s 白布发泡密度/(kg/m³) 表3 手工发泡工艺条件 含物理发泡剂组合聚醚 B料原料温度/℃ 搅拌器转速/(r/min) 搅拌时间/s 环境温度/℃ 4.4 泡沫制品物理性能 由组合聚醚、物理发泡剂与B料反应制得的冰箱、冰柜用聚氨酯硬泡制品物理性能见表4。 表4 泡沫制品物理性能 检验项目 热导率/(W/m·K) 深压强度/Pa 尺寸稳定性/% 低温尺寸稳定性（-30℃,24h)/% 湿热尺寸稳定性（95%RH,24h)/% 装芯密度/(kg/m³) 闭孔率/% 吸水率/% 热导率试验应在产品生产24~72小时内进行，表观芯密度指标可由供需双方商定。 5 试验方法 5.1 外观的测定 在自然光下目测。 5.2 密度的测定 按GB/T611—2006规定方法进行，密度瓶法为仲裁法。 5.3 羟值的测定 按GB/T12008.3—2001方法A冲裁法进行。 5.4 pH值的测定 按GB/T12008.2—2019方法进行。 5.5 水质量分数的测定 按GB/T6680—2003方法进行。
