【HG化工标准】 模内装饰(IMD)用透明光学聚对苯二甲酸乙二醇酯(PET)硬化薄膜

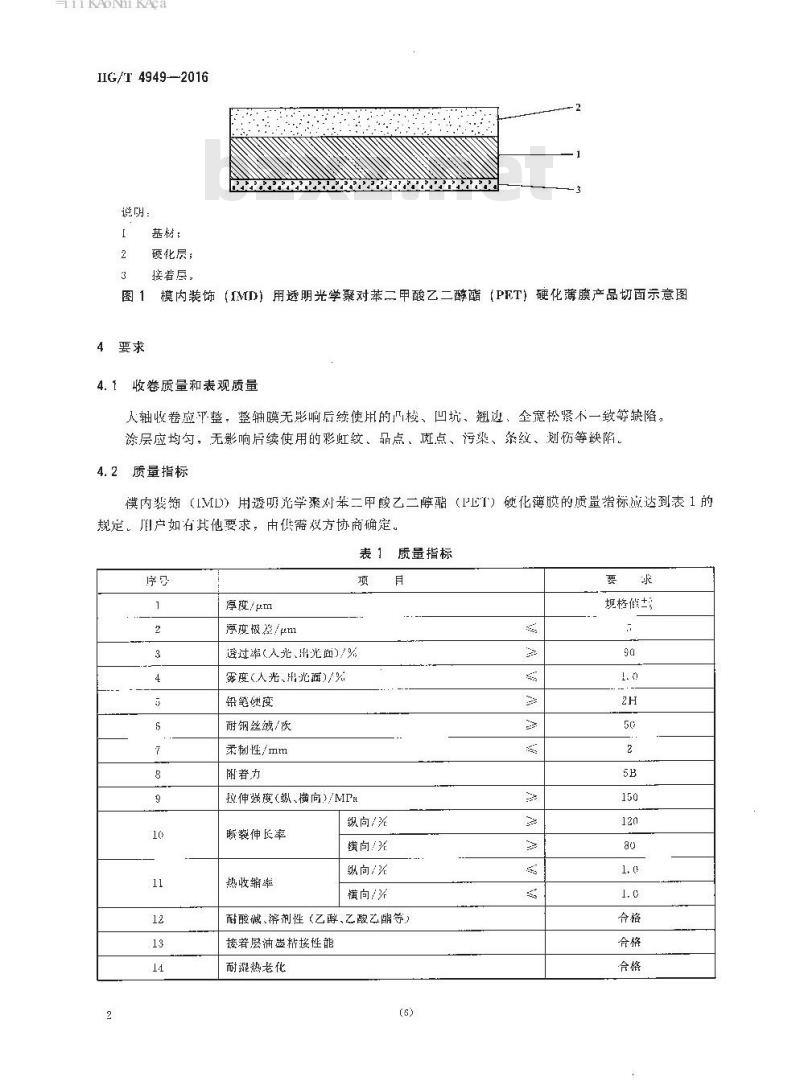

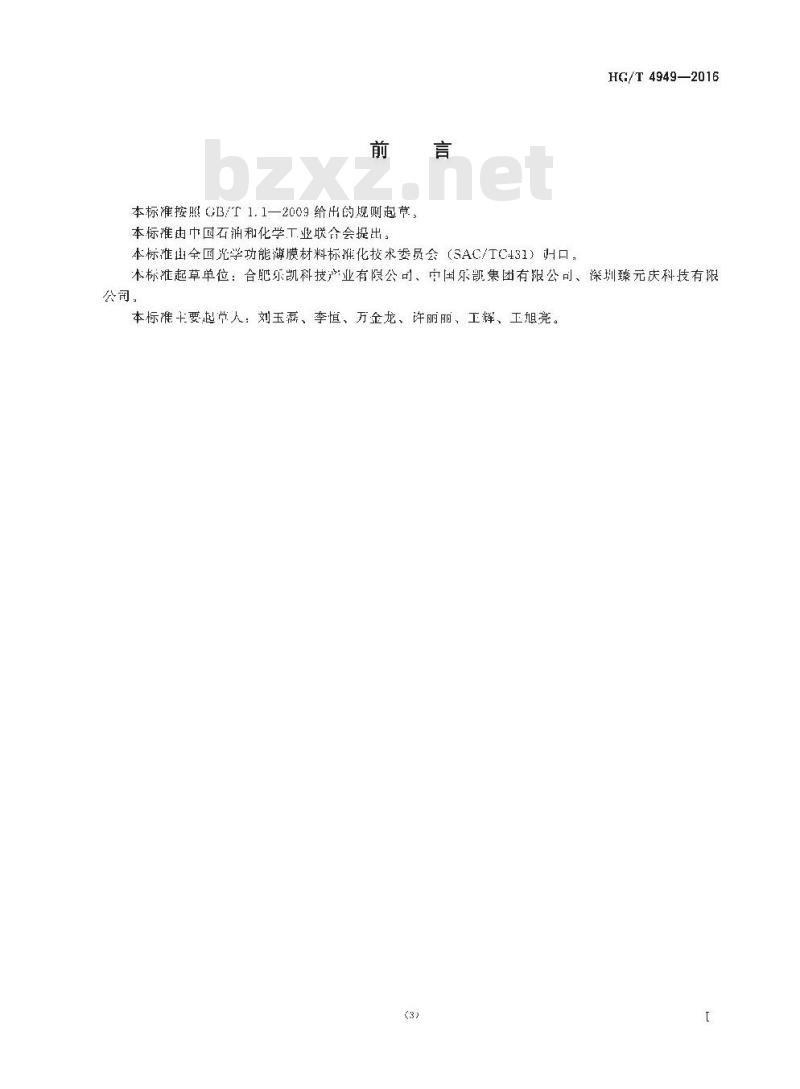

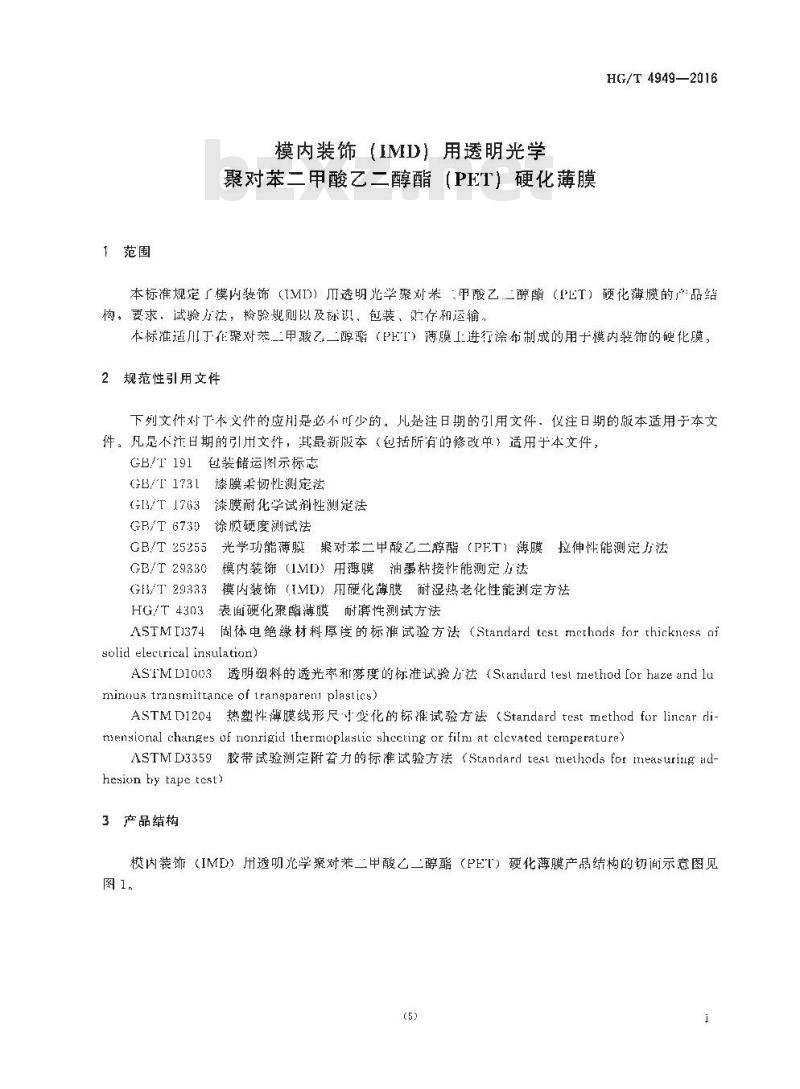

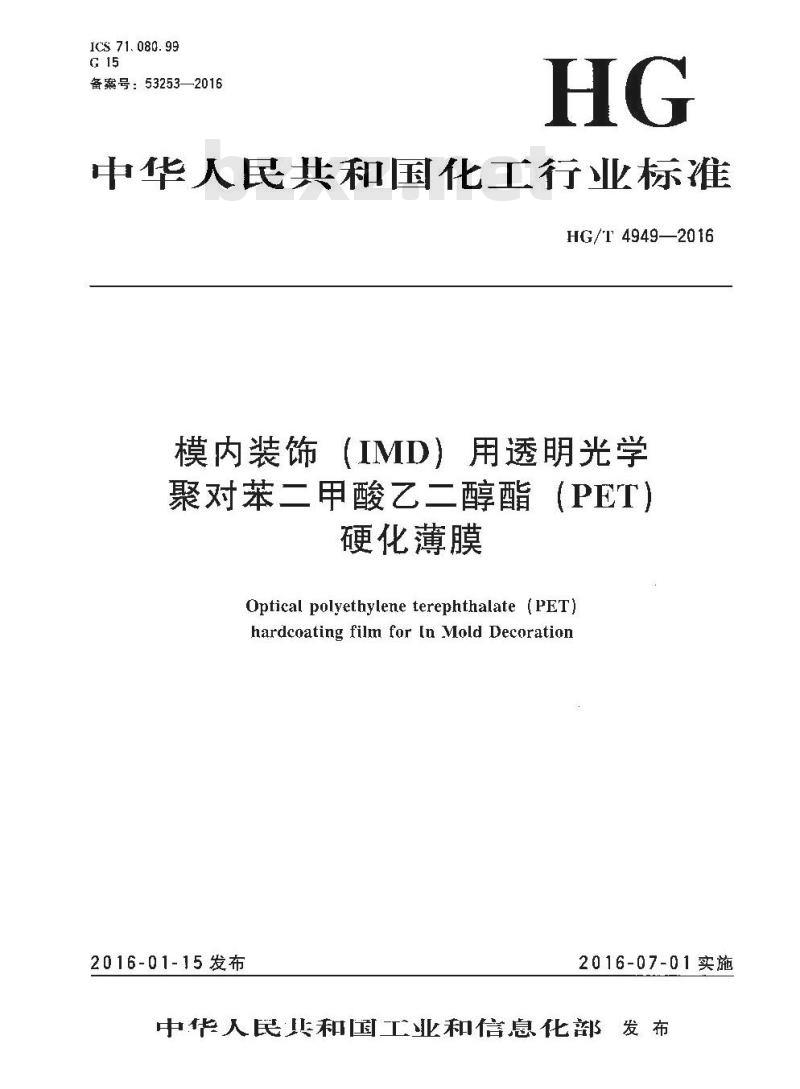

ICS 71.080.99 备案号：53253—2016 中华人民共和国化工行业标准 HG/T 4949—2016 模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜 Optical polyethylene terephthalate (PET) hardcoating film for In Mold Decoration 2016-01-15发布 2016-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草，本标准由中国石油和化学工业联合会提出。本标准由中国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：合肥乐凯科技业有限公司、中国乐凯集团有限公司、深圳臻元庆科技有限公司 本标准起草人：刘玉磊、李恒、万金龙、许丽丽、工辉、工旭亮。 1 范围 本标准规定了模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜的产品结构、要求、试验方法、检验规则以及标识、包装、贮存和运输。本标准适用于采用聚对苯二甲酸乙二醇酯（PET）薄膜涂布制成的用于模内装饰的硬化膜。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。凡是注日期的引用文件，仅注日期的版本适用于本文件。 - GB/T 191 包装储运图示标志 - GB/T 1731 漆膜柔韧性测定法 - GB/T 1763 漆膜耐化学试剂性测定法 - GB/T 6730 涂膜硬度测试法 - GB/T 25255 聚对苯二甲酸乙二醇酯（PET）薄膜拉伸性能测定方法 - GB/T 29330 模内装饰（IMD）用薄膜油墨粘接性能测定方法 - GB/T 29333 模内装饰（IMD）用硬化薄膜耐湿热老化性能测定方法 - HG/T 4303 表面硬化聚酯薄膜耐性测试方法 - ASTM D1003 透明塑料的透光率和雾度的标准试验方法 - ASTM D1204 热塑性薄膜线形尺寸变化的标准试验方法 - ASTM D3359 胶带试验测定附着力的标准试验方法 3 产品结构 模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜产品结构切面示意图见图1。 图1 说明： 1. 基材 2. 硬化层 3. 接着层 4 要求 4.1 收卷质量和表观质量 整轴收卷应平整，整轴膜无影响后续使用的皱棱、凹坑、翘边、卷宽松紧不一致等缺陷。涂层应均匀，无影响后续使用的彩虹纹、斑点、污染、条纹、划伤等缺陷。 4.2 质量指标 模内装饰（IMD）用透明光学聚对苯二甲酸乙二醇酯（PET）硬化薄膜的质量指标应达到表1的规定。如有其他要求，由供需双方协商确定。 表1 质量指标 1. 厚度：规格设定 2. 透过率（入光、光面）：≥ 90% 3. 雾度（入光、光面）：≤ 1.0% 4. 铅笔硬度：2H 5. 耐钢丝：50次 6. 柔韧性：2mm 7. 附着力：5B 8. 拉伸强度（纵向/横向）：150/120 MPa 9. 断裂伸长率（纵向/横向）：80/150% 10. 热收缩率：[见规格说明] 11. 耐酸碱、溶剂性（乙醇、乙酸乙酯等）：合格 12. 接着层油墨粘接性能：合格 13. 耐湿热老化：合格 4.3 耐候性指标 经高温试验、高温高湿试验、冷热循环试验后的硬化膜质量指标需满足规定要求。
