【GB国家标准】 数控装备互联互通及互操作第3部分:面向实现的模型映射

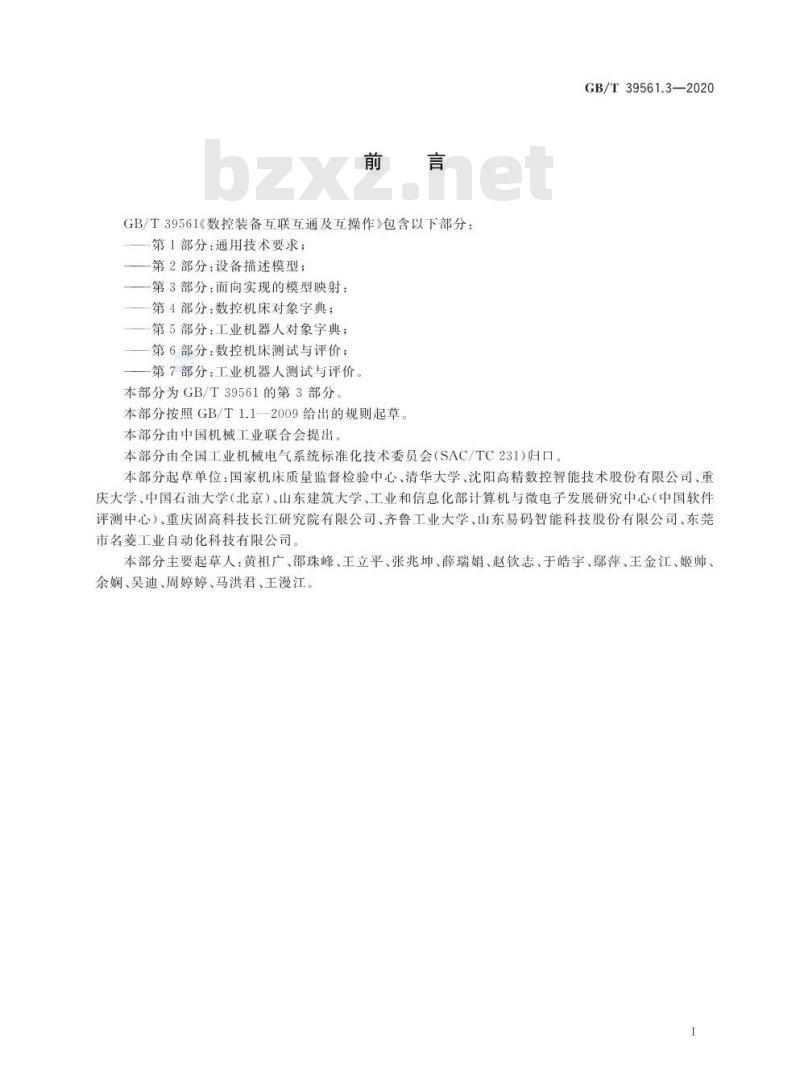

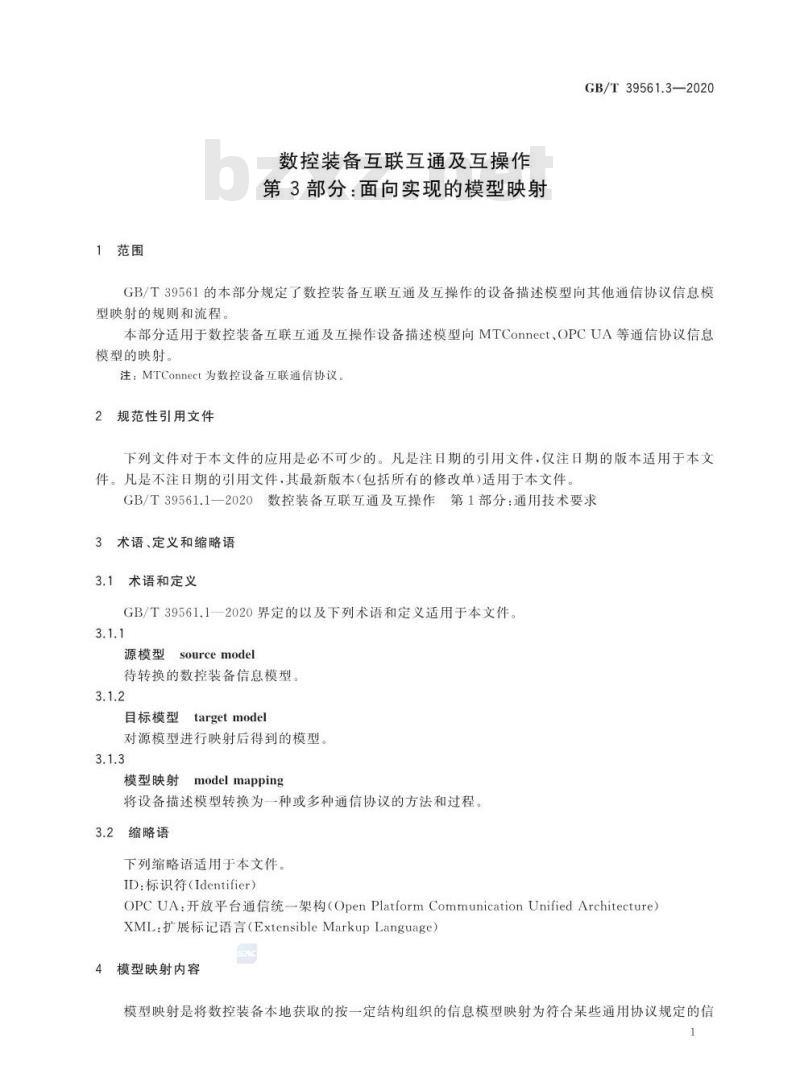

GB/T 39561.3—2020 数控装备互联互通及互操作 第3部分：面向实现的模型映射 前言 GB/T 39561《数控装备互联互通及互操作》包含以下部分： 第1部分：通用技术要求； 第2部分：设备描述模型； 第3部分：面向实现的模型映射； 第4部分：数控机床对象字典； 第5部分：工业机器人对象字典； 第6部分：数控机床测试与评价； 第7部分：工业机器人测试与评价。 本部分为 GB/T 39561 的第3部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会 (SAC/TC231) 归口。 发布日期：2020-12-14 实施日期：2021-07-01 本部分起草单位：国家机床质量监督检验中心、清华大学、沈阳高精数控智能技术股份有限公司、重庆大学、中国石油大学（北京）、山东建筑大学、工业和信息化部计算机与微电子发展研究中心（中国软件评测中心）、重庆固高科技长江研究院有限公司、齐鲁工业大学、山东易码智能科技股份有限公司、东莞市名菱工业自动化科技有限公司。 本部分主要起草人：黄祖广、邵珠峰、王立平、张兆坤、薛瑞娟、赵钦志、于皓宇、王金江、姬师余娴、吴迪、周婷婷、马洪君、王漫江。 1 范围 GB/T 39561 的本部分规定了数控装备互联互通及互操作的设备描述模型向其他通信协议信息模型映射的规则和流程。 本部分适用于数控装备互联互通及互操作设备描述模型向 MTConnect、OPC UA 等通信协议信息模型的映射。 注：MTConnect 为数控设备互联通信协议。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 39561.1—2020 数控装备互联互通及互操作 第1部分：通用技术要求 3 术语、定义和缩略语 3.1 术语和定义 GB/T 39561.1—2020 界定的以及下列术语和定义适用于本文件。 3.1.1 源模型 (source model)：待转换的数控装备信息模型。 3.1.2 目标模型 (target model)：对源模型进行映射后得到的模型。 3.1.3 模型映射 (model mapping)：将设备描述模型转换为一种或多种通信协议的方法和过程。 3.2 缩略语 下列缩略语适用于本文件。 ID：标识符 (Identifier) OPC UA：开放平台通信统一架构 (Open Platform Communication Unified Architecture) XML：扩展标记语言 (Extensible Markup Language) 4 模型映射内容 模型映射是将数控装备本地获取的按一定结构组织的信息模型映射为符合某些通用协议规定的信息模型，映射前的数控装备本地模型为源模型，映射后获得的模型为目标模型，如图 1 所示。 模型映射内容包括信息模型结构映射、设备对象映射、组件对象映射以及属性数据映射等内容。数控装备通过目标模型接入互联互通及互操作网络，通过统一的、具有通用性的互联互通协议与其他数控装备和管理系统实现数据交互。本部分支持面向不同类型的协议映射，包括 MTConnect 和 OPC UA 等，其映射方法和流程参见附录 A 及附录 B。 5 模型映射规则 模型映射应满足映射之后信息不丢失的基本原则，可采用内置式接口映射和外置式中间件映射的方式。 内置式接口的映射方式见图 2，将映射规则内置到数控装备控制器内部。
