【HG化工标准】 钢制发酵容器技术条件

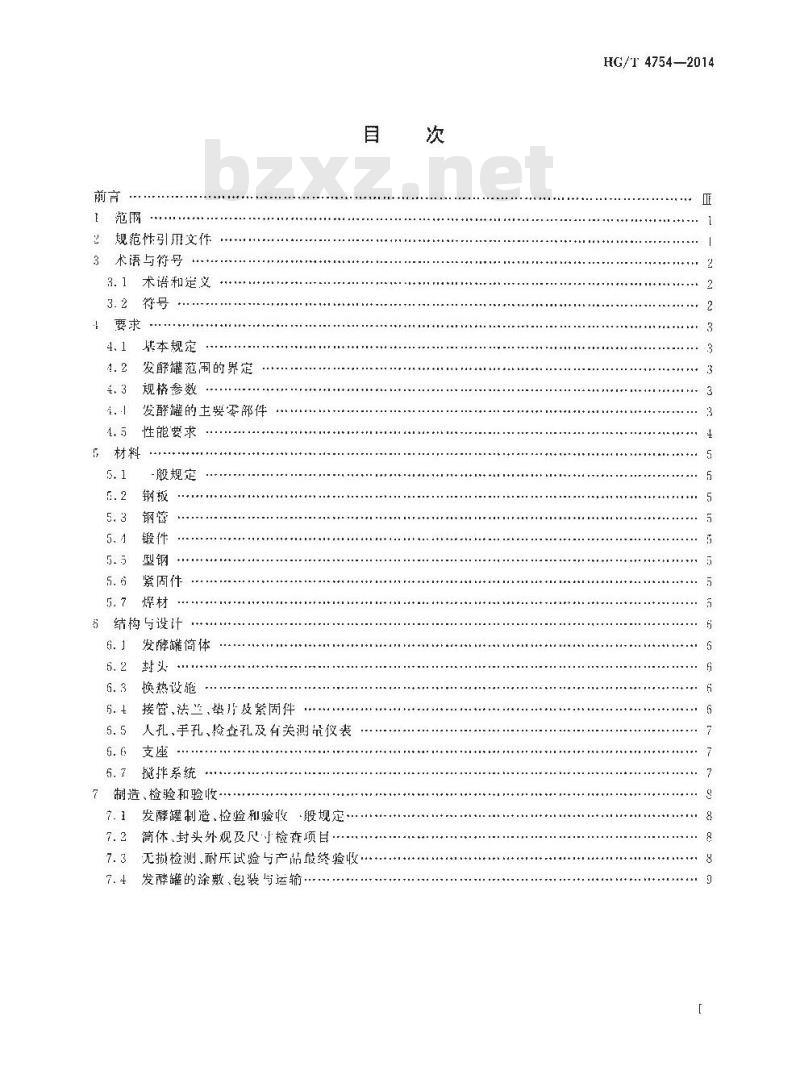

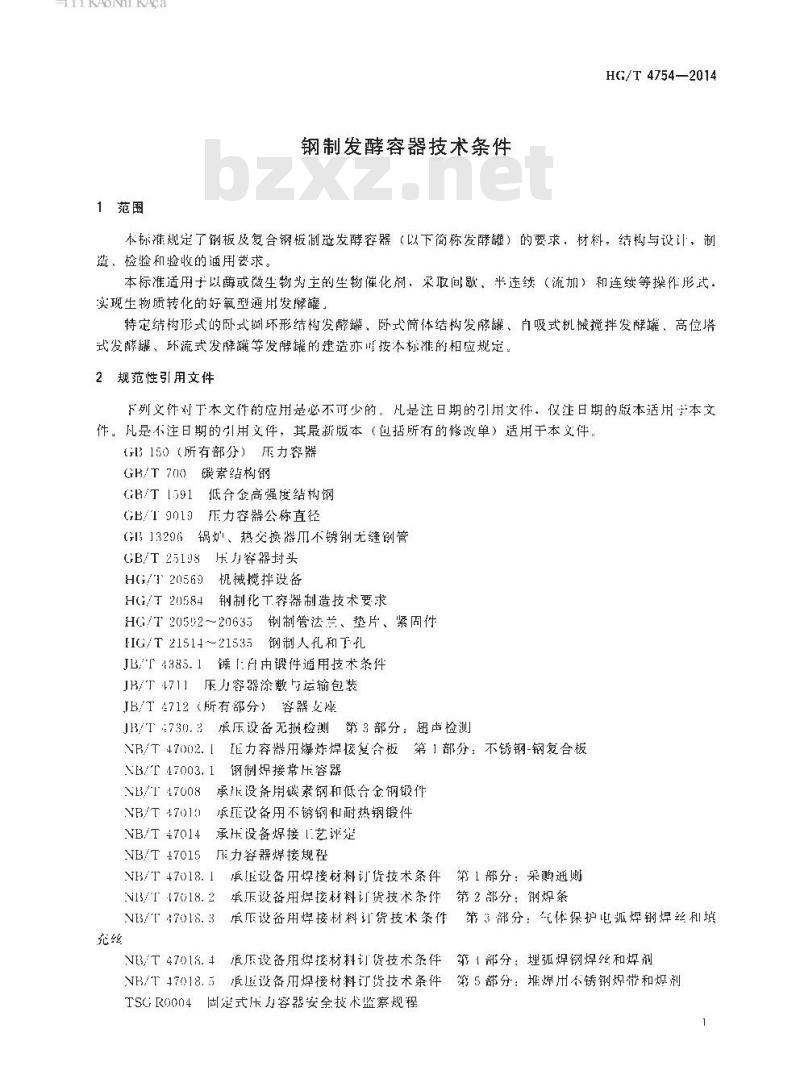

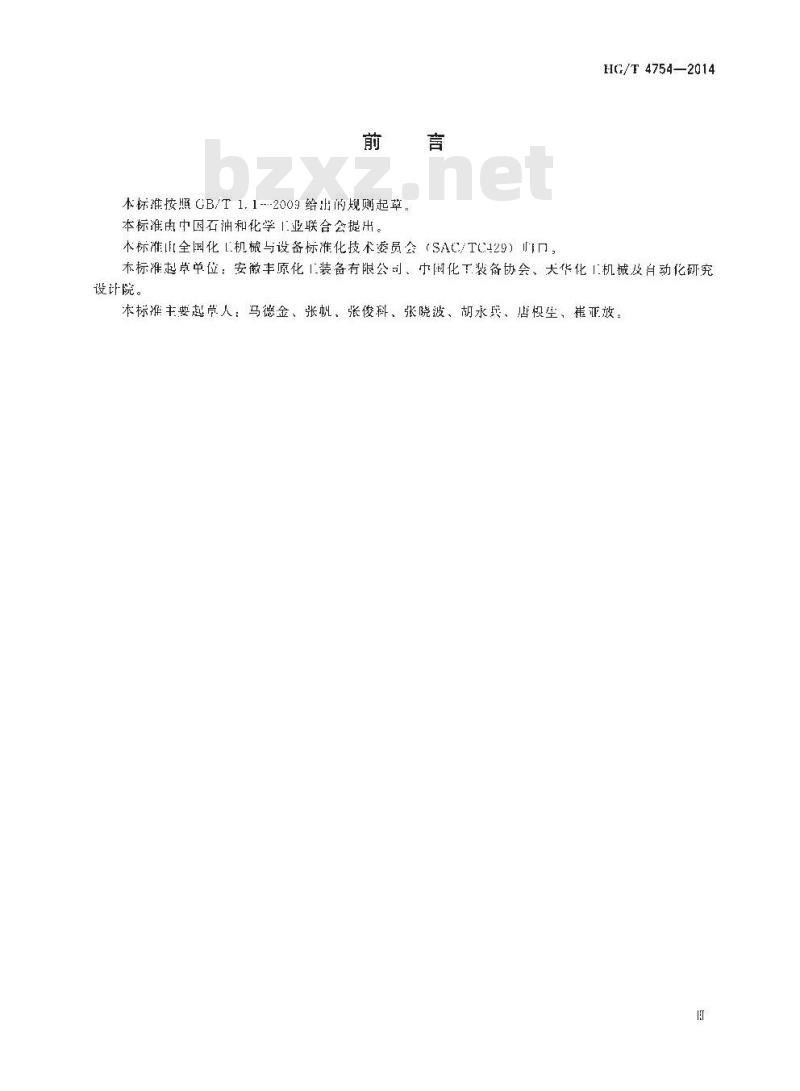

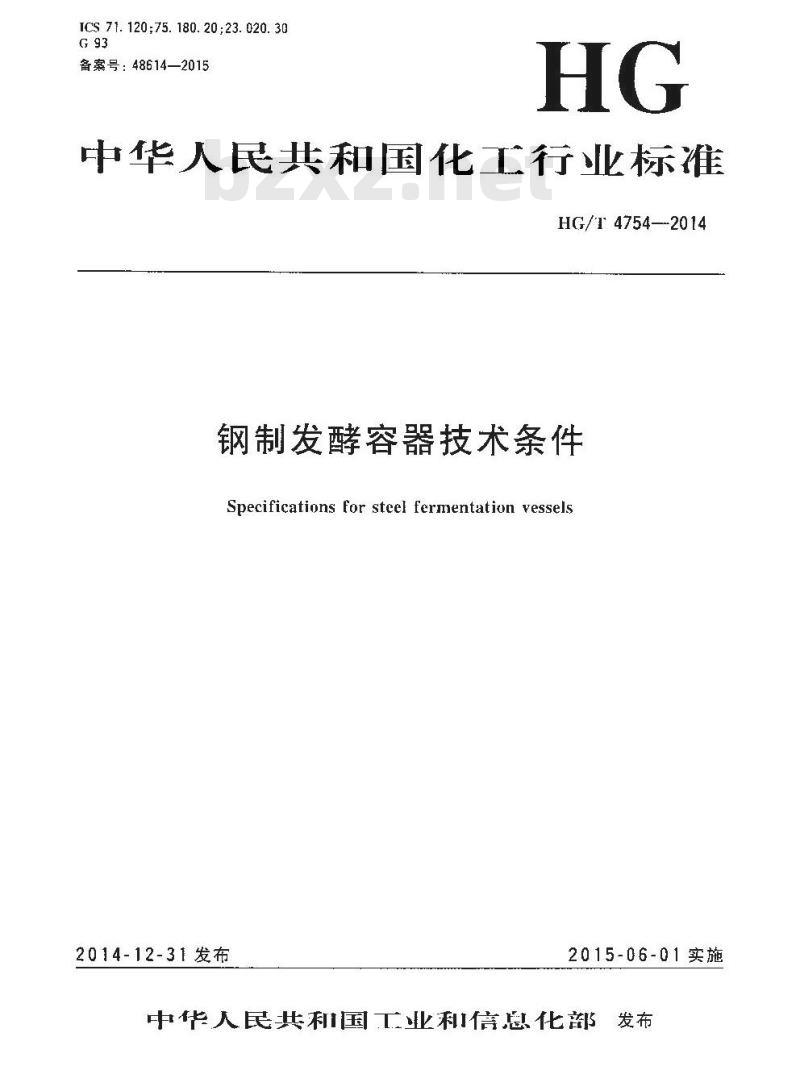

中华人民共和国化工行业标准 HG/T 4754-2014 钢制发酵容器技术条件 Specifications for steel fermentation vessels 发布日期：2014-12-31 实施日期：2015-06-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草，由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会（SAC/TC129）提出。 本标准起草单位：安徽丰原化工装备有限公司、小国化工装备协会、大华化工机械及自动化研究设计院等。 本标准主要起草人：马德金、张帆、张俊科、张晓波、胡永兵、丁生、崔亚放。 目录 1 范围 2 规范性引用文件 3 术语与符号 4 要求 4.1 基本规定 4.2 发酵罐范围的界定 4.3 规格参数 4.4 发酵罐的主要零部件 4.5 性能要求 5 材料 5.1 一般规定 5.2 钢板 5.3 钢管 5.4 锻件 5.5 型钢 5.6 紧固件 5.7 焊材 6 结构与设计 6.1 发酵罐筒体 6.2 封头 6.3 换热设施 6.4 接管、法兰、垫片及紧固件 6.5 人孔、手孔、视查孔及有关测量仪表支座 6.6 搅拌系统 7 制造、检验和验收 7.1 一般规定 7.2 封头外规及尺寸检查项目 7.3 无损检测、耐压试验与产品最终验收 7.4 发酵罐的涂敷、包装与运输 1 范围 本标准规定了钢板及复合钢板造发酵容器（以下简称发酵罐）的要求，包括材料、结构与设计、制造、检验和验收的通用要求。 本标准适用于以酶或微生物为主的生物催化剂，采取间歇、半连续（流加）和连续等操作形式实现生物质转化的好氧型通用发酵罐，以及特定结构形式的卧式圆柱形结构发酵罐、卧式筒体结构发酵罐、自吸式机械搅拌发酵罐、高位塔式发酵、环流式发酵等发酵罐的建造。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。注日期引用文件，日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件： (1) GB/T 700 碳素结构钢 (2) GB/T 5911 低合金高强度钢 (3) GB/T 13296 压力容器公称直径 (4) GB/T 9019 压力容器封头 (5) GB/T 25198 机械搅拌设备 (6) HG/T 20569 钢制化工设备制造技术要求 (7) HG/T 20512～20635 钢制管、法兰、垫片、紧固件 (8) HG/T 21514～21535 钢制人孔和手孔 (9) JB/T 385.1 罐用锻件采用技术条件 (10) JB/T 1711 压力容器涂敷与运输包装 (11) JB/T 4712 容器支座 (12) JB/T 730.3 承压设备无损检测 第3部分：超声检测 (13) NB/T 47002.1 压力容器用爆炸焊接复合板 第1部分：不锈钢-钢复合板 (14) NB/T 47003.1 钢制焊接常压容器承压设备用碳素钢和低合金钢锻件 (15) NB/T 47014 承压设备焊接工艺评定 (16) NB/T 17015 压力容器焊接规程 (17) NB/T 47018.1 承压设备用焊接材料订货技术条件 第1部分：采购通则 (18) NB/T 17018.2 承压设备用焊接材料订货技术条件 第2部分：钢焊条 (19) NB/T 17018.3 承压设备用焊接材料订货技术条件 第3部分：保护焊丝和填充丝 (20) NB/T 17018.4 承压设备用焊接材料订货技术条件 第4部分：埋弧焊钢丝和焊剂 (21) NB/T 17018.5 承压设备用焊接材料订货技术条件 第5部分：焊用不锈钢焊带和焊剂 (22) TSG R0004 固定式压力容器安全技术监察规程 3 术语与符号 NB/T 17003.1 和 GB/T 150 中界定的术语和符号适用于本文件。 3.1 术语和定义 3.1.1 发酵 fermentation：利用对酶和微生物（或动植物细胞）的长期培养，在有氧或无氧条件下促使生物质进行生物化学反应，产生生物代谢产物的反应过程。 3.1.2 生物质 biomass：与生物有关的物质的总称，包括所有动物、植物和微生物以及由这些生物物质排泄、代谢产生的物质。
