【GB国家标准】 服装湿阻测试方法出汗暖体假人法

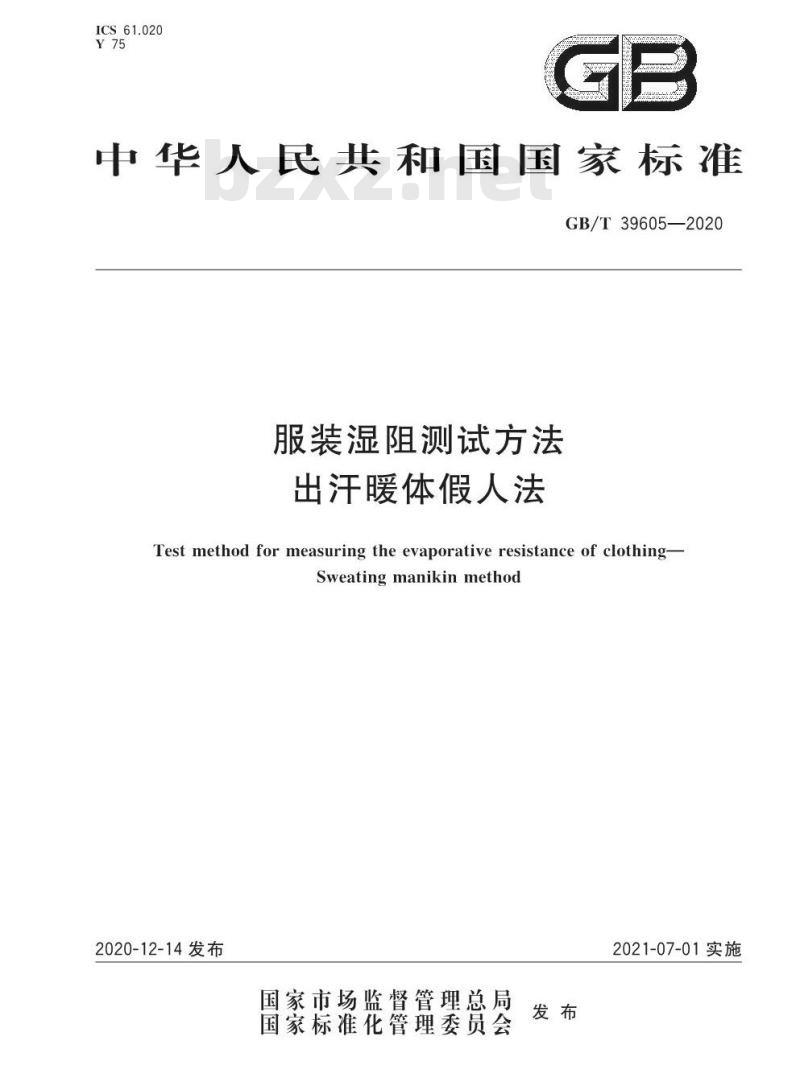

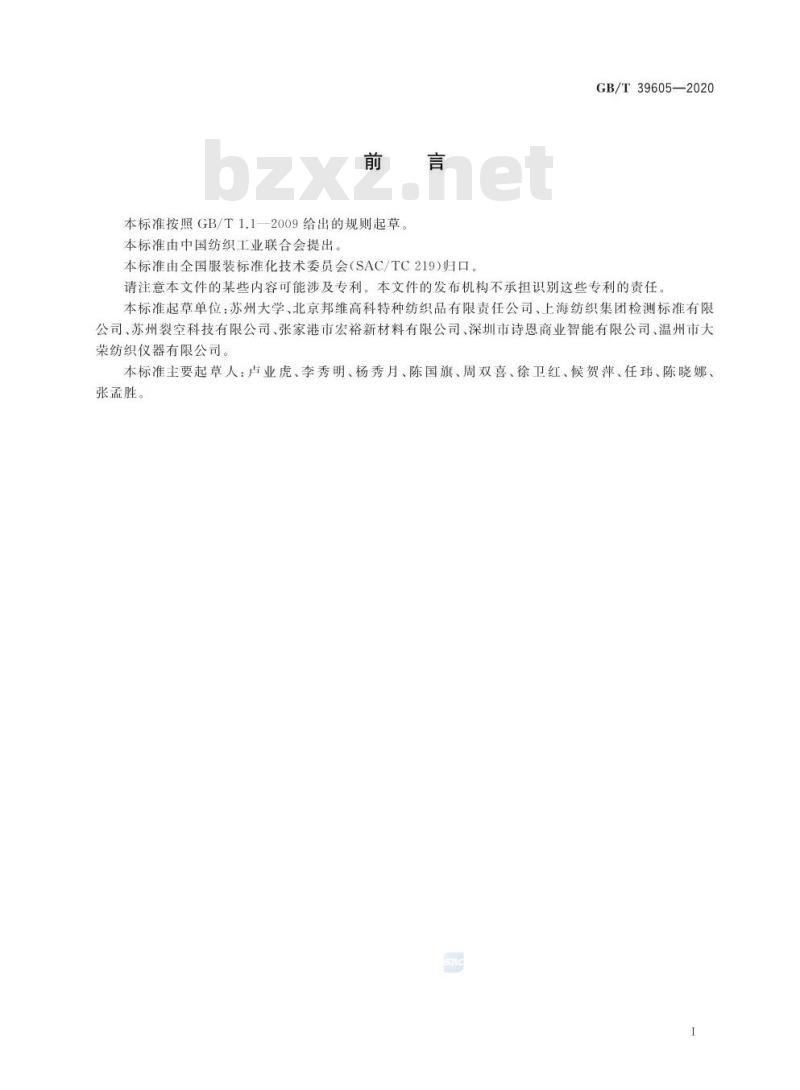

GB/T 39605—2020 服装湿阻测试方法 出汗暖体假人法 Test method for measuring the evaporative resistance of clothing - Sweating manikin method 2020-12-14 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-07-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草，由中国纺织工业联合会提出。本标准由全国服装标准化技术委员会 (SAC/TC219) 归口。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准起草单位：苏州大学、北京邦维高科特种纺织品有限责任公司、上海纺织集团检测标准有限公司、苏州裂空科技有限公司、张家港市宏裕新材料有限公司、深圳市诗恩商业智能有限公司、温州市大荣纺织仪器有限公司。 本标准主要起草人：卢业虎、李秀明、杨秀月、陈国旗、周双喜、徐卫红、候贺萍、任玮、陈晓娜、张孟胜。 1 范围 本标准规定了使用出汗暖体假人测试服装湿阻的术语和定义、测试原理、测试装置、试验步骤、湿阻计算及试验报告。 本标准适用于直立、静止状态下整套服装的湿阻测试。上装或下装的单独湿阻测试以及不同的风速、人体姿势和运动速度下服装湿阻的测试均可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品调湿和试验用标准大气数值修约规则与极限数值的表示和判定 GB/T 8170 GB/T 18398 3 术语和定义 下列术语和定义适用于本文件： 3.1 clothing ensemble 整套服装：按一定的次序穿在假人身上的一组服装。 3.2 clothing area factor 服装面积因子 $f_e$：着装前后的假人人体表面积的比值。 3.3 sweating manikin 出汗暖体假人：模仿人体体型，具有出汗和加热功能，可以测量在稳态条件下通过服装的干态散热和蒸发散热的人体模型。注：稳态条件指恒定的出汗率、热流量、人体表面和外界环境之间的温差。 3.4 clothing total evaporative resistance 服装总湿阻 $R_{et}$：水蒸气透过服装和周围边界空气层由人体向外部环境蒸发散热的阻力。 3.5 clothing intrinsic evaporative resistance 服装固有湿阻 $R_{el}$：水蒸气透过服装本体由人体向外部环境蒸发散热的阻力。 3.6 clothing total thermal resistance 服装总热阻 $R_{ct}$ 4 测试原理 在规定的温度、湿度和风速条件下，待环境条件稳定后将待测服装穿着在出汗暖体假人上，在试验条件达到稳态后，利用直立的出汗暖体假人测量服装的湿阻。服装的湿阻可以通过测量假人的功率消耗（方法1）或测试通过服装传递的液态水的蒸发率（方法2）来获得。 5 测试装置 5.1 出汗暖体假人系统 5.1.1 出汗暖体假人 5.1.1.1 出汗暖体假人的尺寸和外形应符合：具有男性或女性的体型和尺码，处于直立状态；应模拟人体的轮廓，包括头、胸部、背部、腹部、臀部、手臂、手（宜包含可以伸展且可以戴手套的手指）、腿和脚；假人的身高在 1.5m～1.9m 之间，总体表面积在 1.5m²～2.1m² 之间。 5.1.1.2 出汗暖体假人具有可控和量化热流量的内部加热系统，假人表面平均皮肤温度应为 (34 ± 0.5) ℃。 5.1.1.3 出汗暖体假人应包含出汗系统，具备从表面蒸发水分的能力。 5.1.1.4 测量出汗暖体假人表面平均皮肤温度应使用点式传感器或分布式温度传感器。应满足： a) 点式传感器厚度应不超过 2mm，测量元件应连接到假人表面。引线应连接到假人表面和/或穿过假人内部。计算假人表面平均皮肤温度时，每个传感温度应按对应区域的面积进行加权。假人表面的温度传感器应不少于 15 个，且头、胸、背、腹部、臀部、左、右上臂、下臂、手、大腿、小腿和脚上应不少于 1 个传感器。每次试验中，传感器应放置在相同的位置，且应在报告中标明放置位置。 b) 分布式传感器的直径应小于 1mm，并牢固贴合在假人表面。分布式传感器应均匀分布在假人表面，以便所有区域的权重相
