【机械行业标准(JB)】 焊接式端直通管接头体

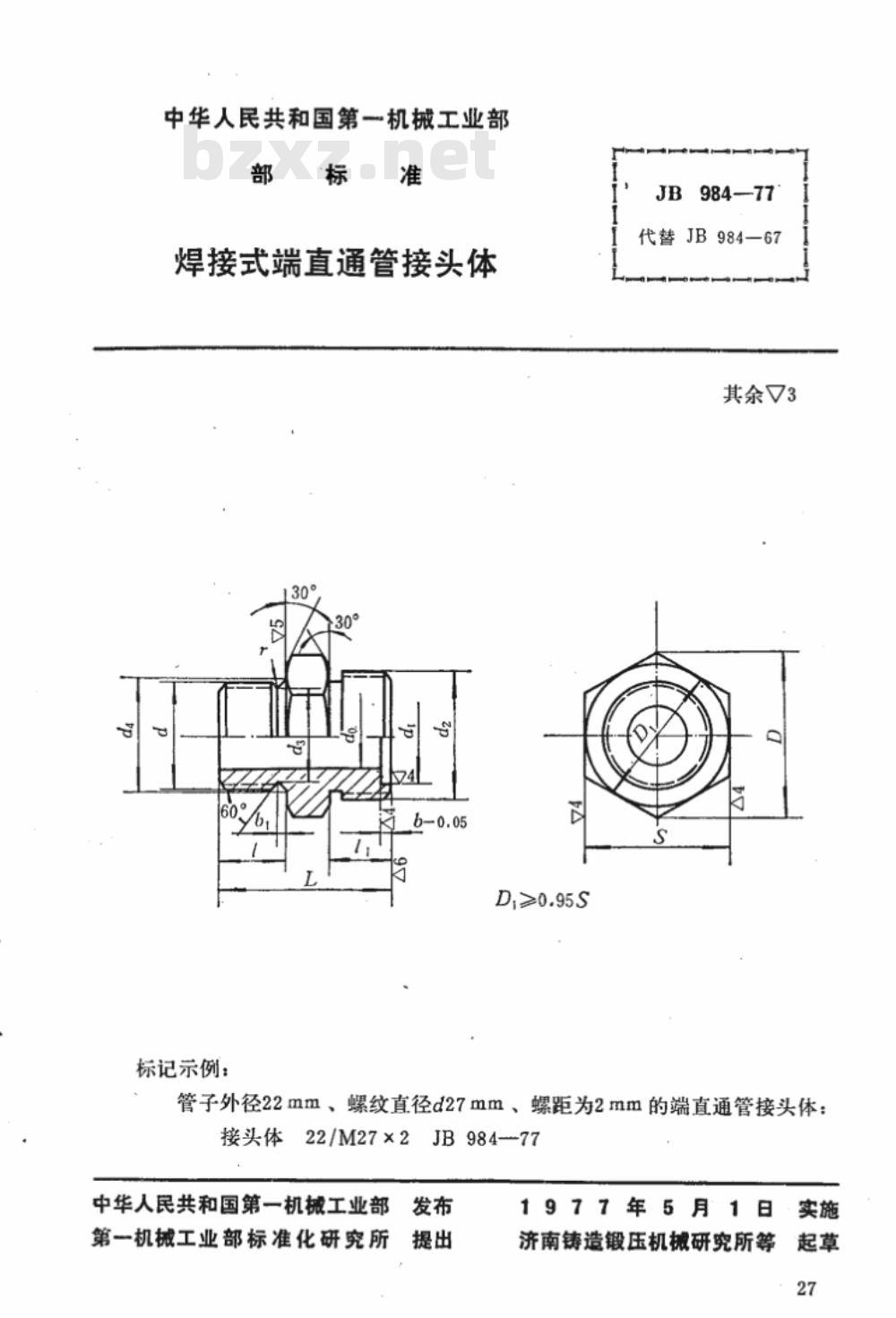

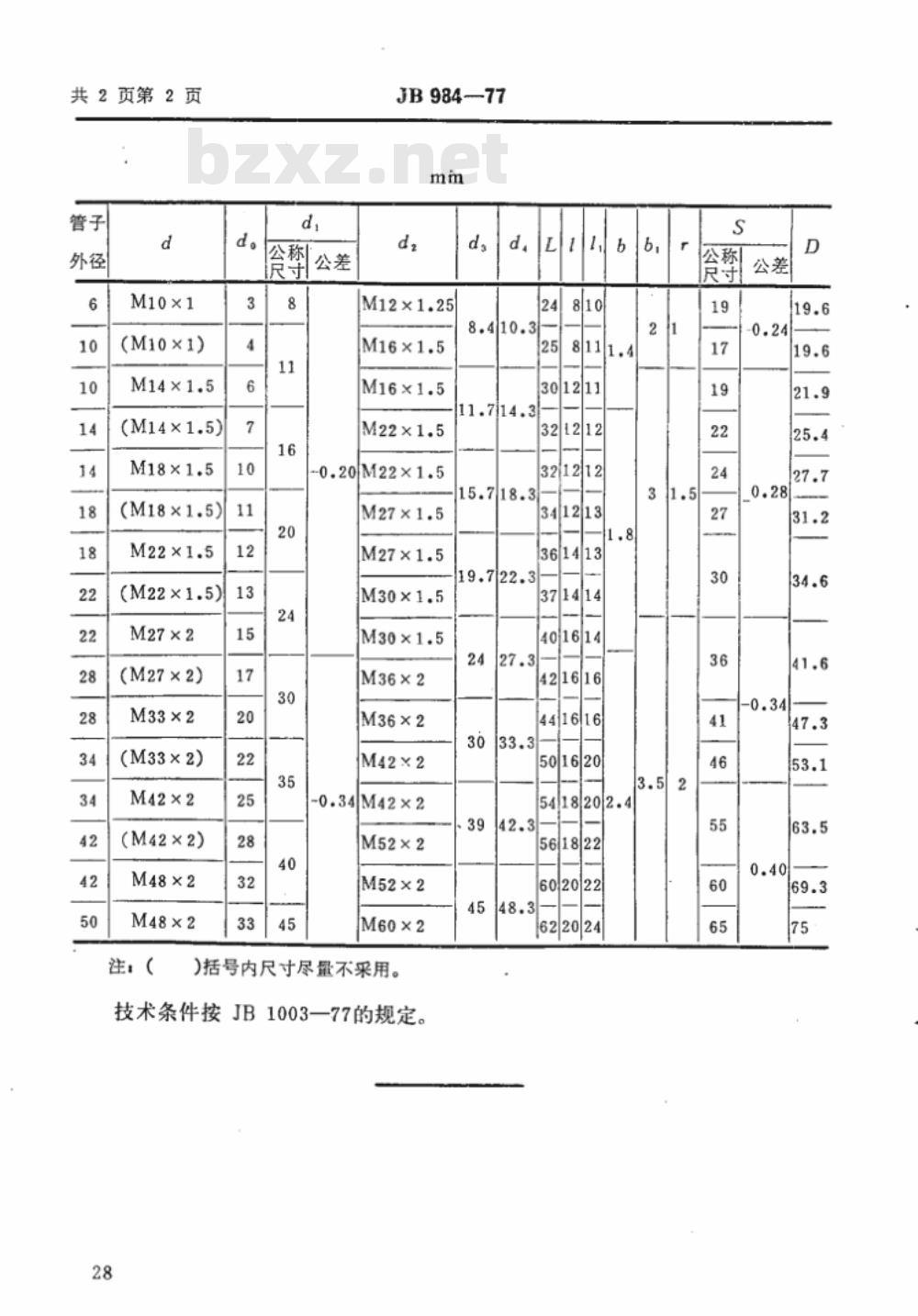

中华人民共和国第一机械工业部部标准 焊接式端直通管接头体 标记示例：JB984-77，代替JB984-67。 本标准规定了管子外径为22mm、螺纹直径为27mm、螺距为2mm的端直通管接头体。接头体型号为22/M27×2 JB984-77。 本标准由中华人民共和国第一机械工业部发布，第一机械工业部标准化研究所提出，1977年5月1日实施。起草单位包括济南铸造锻压机械研究所等。 管子外径的相关要求： | 外径 (mm) | 螺纹规格 | 公差 (mm) | |-----------|----------|-----------| | 6 | M10×1 | -0.05 | | 10 | M10×1 | -0.05 | | 14 | M14×1.5 | -0.05 | | 18 | M18×1.5 | -0.05 | | 22 | M22×1.5 | -0.05 | | 28 | M27×2 | -0.05 | | 34 | M33×2 | -0.05 | | 42 | M42×2 | -0.05 | | 50 | M48×2 | -0.05 | 注：括号内尺寸尽量不采用。 技术条件按JB1003—77的规定。 本标准适用于焊接式端直通管接头体的设计、制造与验收，具有广泛的应用前景。 请参考该标准，确保符合技术要求与公差限制。
