标准号:JT∕T 925.3-2018
标准名称:公路工程土工合成材料土工格栅 第3部分:纤塑格栅
英文名称:Geosynthetics in highway engineerings-Geogrid-Part 3: Fiber plastic grid
发布时间:2018-08-29
实施时间:2018-12-01
标准大小:1.07M
标准介绍:范围
JT/T925的本部分规定了公路工程用纤塑格栅的产品分类、型号与规格、原材料、技术要求、试验方法、检验规则,以及标志、包装、运输和储存等要求。
本部分适用于公路工程用纤塑格栅的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T7690.3 增强材料纱线试验方法 第3部分:玻璃纤维断裂强力和断裂伸长的测定
GBT11115 聚乙烯(PE)树脂
GB/T12670 聚丙烯(PP)树脂
GB/T14798 土工合成材料现场鉴别标识
JTG E50 公路工程土工合成材料试验规程

标准内容标准内容

部分标准内容:

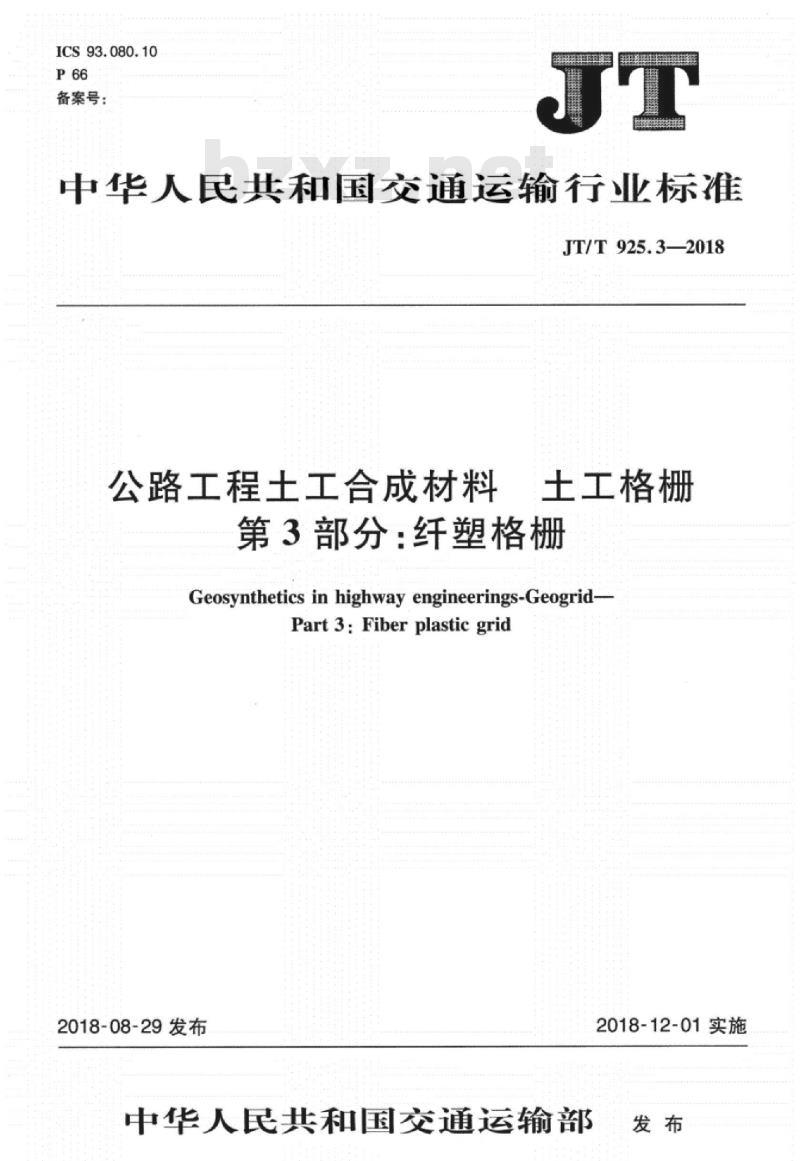

ICS93.080.10
P66
备案号:
中华人民共和国交通运输行业标准JT/T925.3—2018
公路工程土工合成材料
土工格栅
第3部分:纤塑格栅
Geosynthetics in highway engineerings-Geogrid-Part 3:Fiber plastic grid
2018-08-29发布
中华人民共和国交通运输部
2018-12-01.实施

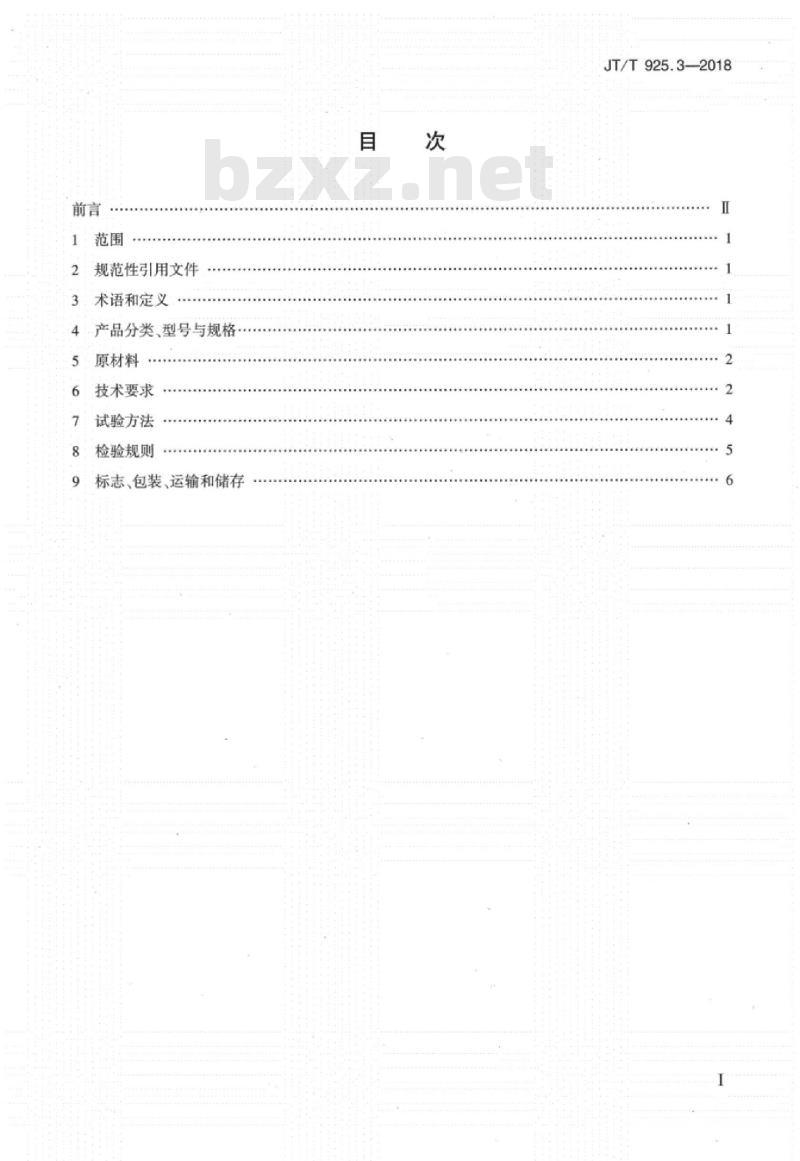

规范性引用文件
术语和定义
4产品分类、型号与规格
原材料
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T925.32018
JT/T925.3-2018

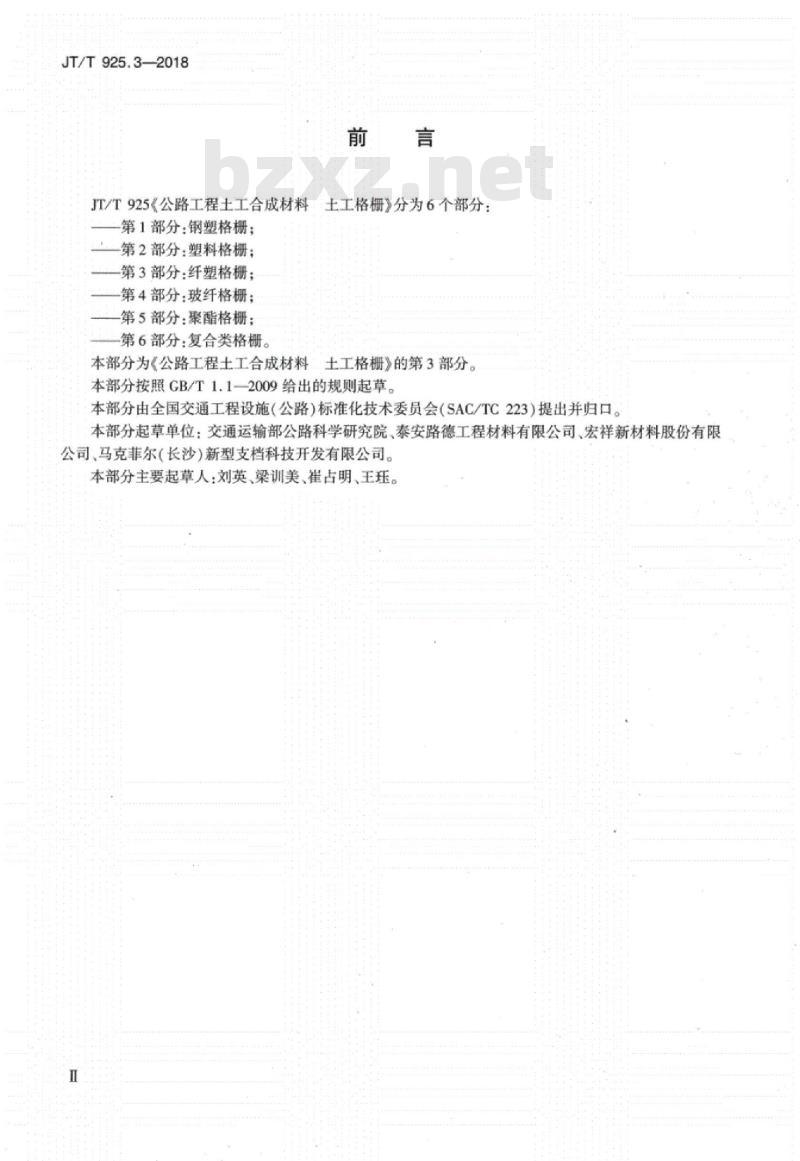

JT/T925《公路工程土工合成材料土工格栅》分为6个部分:第1部分:钢塑格栅:
第2部分:塑料格栅:
第3部分:纤塑格栅:
第4部分:玻纤格栅;
第5部分:聚酯格栅;
第6部分:复合类格栅。
本部分为《公路工程土工合成材料土工格栅》的第3部分。本部分按照GB/T1.12009给出的规则起草。本部分由全国交通工程设施(公路)标准化技术委员会(SAC/TC223)提出并归口。本部分起草单位:交通运输部公路科学研究院、泰安路德工程材料有限公司、宏祥新材料股份有限公司、马克菲尔(长沙)新型支档科技开发有限公司。本部分主要起草人:刘英、梁训美、崔占明、王珏。1范围

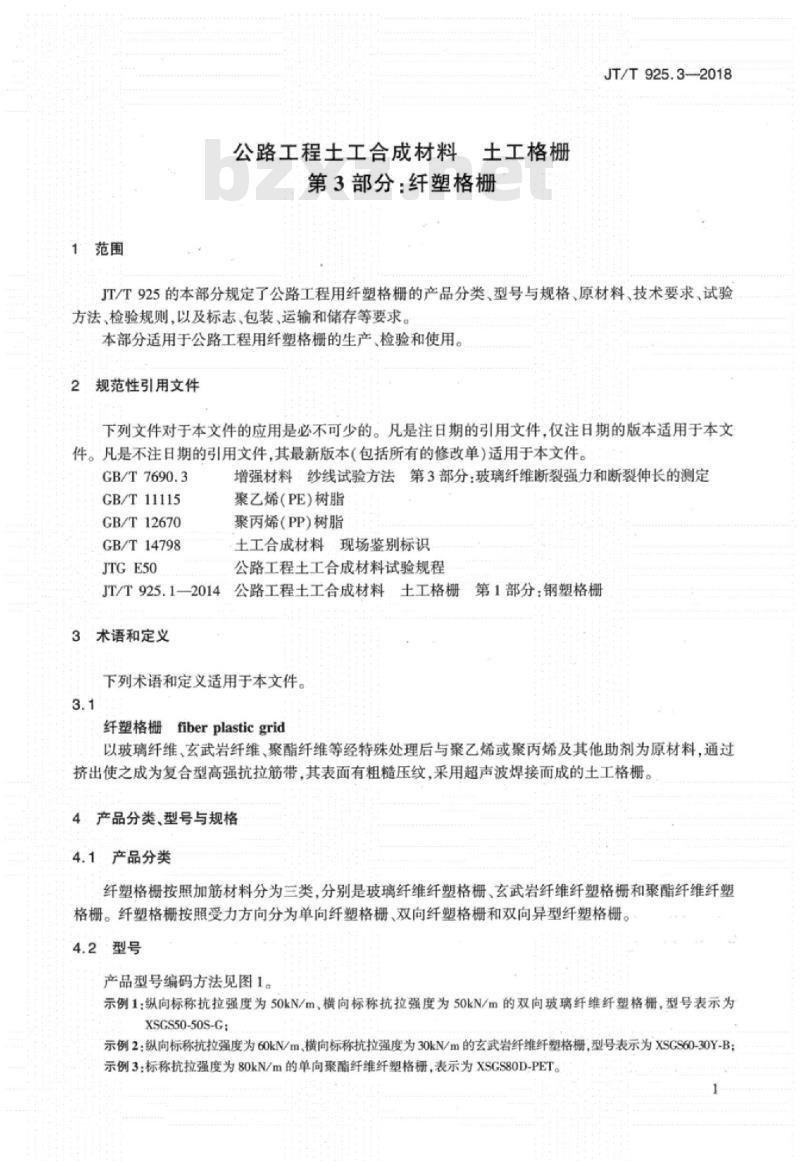

公路工程土工合成材料土工格栅第3部分:纤塑格栅
JT/T925.3-2018
JT/T925的本部分规定了公路工程用纤塑格栅的产品分类、型号与规格、原材料、技术要求、试验方法,检验规则,以及标志,包装、运输和储存等要求。本部分适用于公路工程用纤塑格栅的生产,检验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T7690.3
GB/T11115
GB/T12670
GB/T14798
JTGE50
增强材料纱线试验方法第3部分:玻璃纤维断裂强力和断裂伸长的测定聚乙烯(PE)树脂
聚丙烯(PP)树脂
土工合成材料现场鉴别标识
公路工程土工合成材料试验规程公路工程土工合成材料土工格栅第1部分:钢塑格栅JT/T925.12014
3术语和定义
下列术语和定义适用于本文件。3.1免费标准bzxz.net
纤塑格栅fiberplasticgrid
以玻璃纤维、玄武岩纤维、聚酯纤维等经特殊处理后与聚乙烯或聚丙烯及其他助剂为原材料,通过挤出使之成为复合型高强抗拉筋带,其表面有粗糙压纹,采用超声波焊接而成的土工格栅。4产品分类、型号与规格
4.1产品分类
纤塑格栅按照加筋材料分为三类,分别是玻璃纤维纤塑格栅、玄武岩纤维纤塑格栅和聚酯纤维纤塑格栅。纤塑格栅按照受力方向分为单向纤塑格栅、双向纤塑格栅和双向异型纤塑格栅。4.2型号
产品型号编码方法见图1。
示例1:纵向标称抗拉强度为50kN/m、横向标称抗拉强度为50kN/m的双向玻璃纤维纤塑格栅,型号表示为XSGS50-50S-G:
示例2:纵向标称抗拉强度为60kN/m、横向标称抗拉强度为30kN/m的玄武岩纤维纤塑格栅,型号表示为XSGS60-30Y-B:示例3:标称抗拉强度为.80kN/m的单向聚酯纤维纤塑格栅,表示为XSGS80D-PET。JT/T925.3—2018

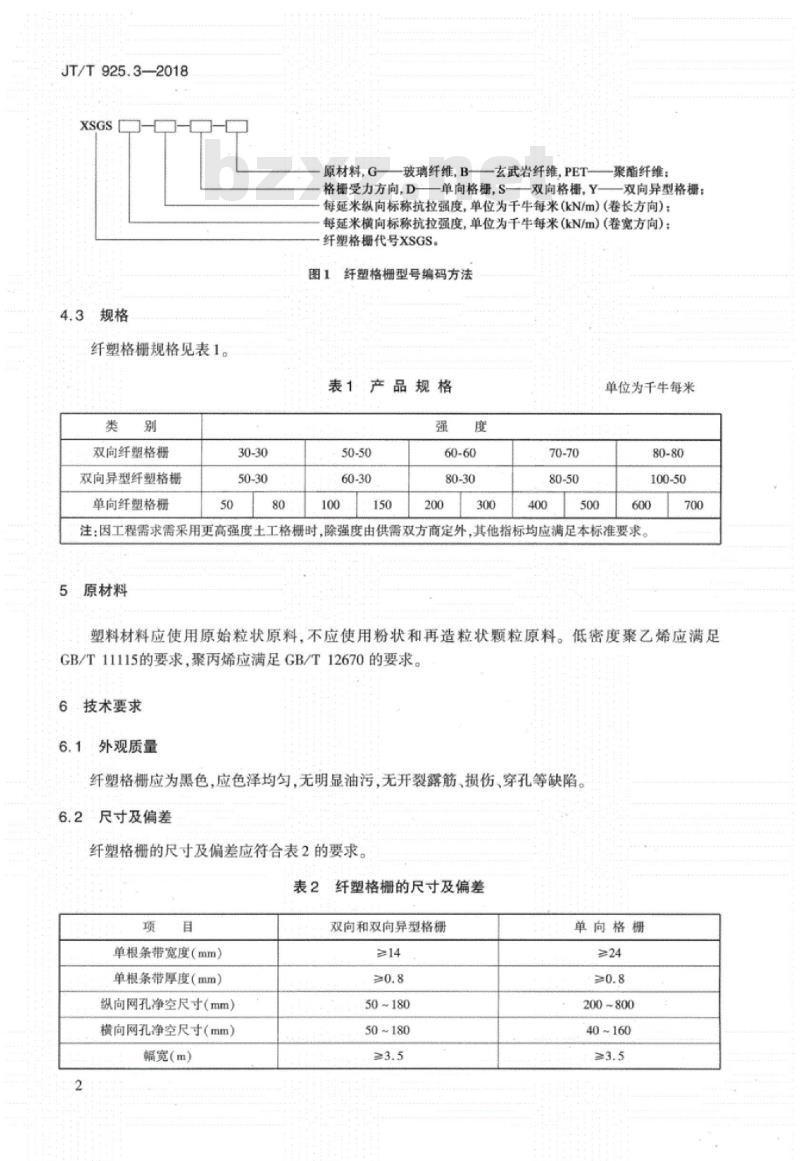

XSGS
4.3规格
纤塑格栅规格见表1。
双向纤塑格栅
双向异型纤塑格栅
单向纤塑格栅
30-30
50-30
原材料,G玻璃纤维,B玄武岩纤维,PET聚酯纤维格栅受力方向,D-
单向格栅,S—双向格栅,Y—
一双向异型格机:
每延米纵向标称抗拉强度,单位为千牛每米(kN/m)(卷长方向):每延米横向标称抗拉强度,单位为千牛每米(kN/m)(卷宽方向):纤塑格栅代号XSGS。
图1纤塑格栅型号编码方法
表1产品规格
50-50
60-30
100
150
60-60
80-30
200
300
70-70
80-50
400
500
单位为于牛每米
80-80
100-50
600
注:因工程需求需采用更高强度土工格栅时,除强度由供需双方商定外,其他指标均应满足本标准要求。5原材料
700
塑料材料应使用原始粒状原料,不应使用粉状和再造粒状颗粒原料。低密度聚乙烯应满足GB/T11115的要求,聚丙烯应满足GB/T12670的要求。6技术要求
6.1外观质量
纤塑格栅应为黑色,应色泽均匀,无明显油污,无开裂露筋、损伤、穿孔等缺陷。6.2尺寸及偏差
纤塑格栅的尺寸及偏差应符合表2的要求。表2纤塑格栅的尺寸及偏差
单根条带宽度(mm)
单根条带厚度(mm)
纵向网孔净空尺寸(mm)
横向网孔净空尺寸(mm)
幅宽(m)
双向和双向异型格栅
≥14
≥0.8
50~180
50~180
单向格栅
≥24
≥0.8
200~800
40160
≥3.5
单根条带宽度偏差(mm)
单根条带厚度偏差(mm)
纵、横向网孔净空尺寸偏差(mm)幅宽偏差(mm)
长度(m)
长度偏差(%)
注:单向格栅参数针对于纵向条带。6.3力学性能
表2(续)
双向和双向异型格栅
±1.5
±0.1
±10
+20
≥30
±0.5
纤塑格栅的力学性能指标应符合表3~表5的要求。表3单向纤塑格栅的力学性能
纵向抗拉强度(kN)
聚酯材料纵向2%伸长率
时的拉伸强度(kN/m)
聚酯材料纵向5%伸长率
时的拉伸强度(kN/m)
纵向标称
伸长率
玄武岩纤维和
玻璃纤维材料
聚酯材料
连接点极限分离力(N)
>50
≥26
>16
≥42
100
≥100
>21
150
≥150
>31
≥79
规格及要求
200
>200
≥106
300
≥300
≥63
>159
≤4%
12%
≥300
表4双向纤塑格栅的力学性能
400
400
≥84
>212
规格及要求
30-30
纵、横向标称抗拉强度(kN/m)聚酯材料纵,横向2%伸长率时的拉伸强度(kN/m)
聚酯材料纵、横向5%伸长率时的拉伸强度(kN/m)
玄武岩纤维和玻璃纤维材料
纵、横向标称抗拉
强度下伸长率
聚酯材料
连接点极限分离力(N)
≥30
≥15
50-50
>10
≥26
60-60
>12
>31
12%
>300
JT/T925.3-2018
单向格栅
±1.5
±0.1
±10
+20
≥30
±0.5
500
≥500
≥105
≥265
70-70
>70
≥14
>37
600
600
≥126
≥318
700
≥700
≥147
≥371
80-80
≥80
≥16
≥42
JT/T925.3-2018
纵向标称抗拉强度(kN/m)
横向标称抗拉强度(kN/m)
表5双向异型纤塑格栅的力学性能规格及要求
50-30
>50
≥30
聚酯材料纵向2%伸长率时的拉伸强度(kN/m)聚酯材料横向2%伸长率时的拉伸强度(kN/m)聚酯材料纵向5%伸长率时的拉伸强度(kN/m)聚酯材料横向5%伸长率时的拉伸强度(kN/m)纵、横向标称抗拉 玄武岩纤维和玻璃纤维材料强度下伸长率
聚酯材料
连接点极限分离力(N)
6.4:碳黑含量
≥10
>26
>15
裹覆层塑料碳黑含量应满足(2.5±0.5)%。6.5抗冻性
60-30
≥60
≥30
≥12
≥31
≥15
80-30
≥30
≥16
≥15
12%
≥300
80-50
≥16
≥42
>26
100-50
100
≥10
>53
纤塑格栅用于寒冷地区时,应进行抗冻试验。经抗冻试验后,强度、伸长率应符合表3和表4的规定。
7试验方法
7.1试样制备
在同批纤塑格栅中,随机抽取一卷截取试样。纤塑格栅取样长度不小于2m,双向异型纤塑格栅每个方向取样长度不小于2m
7.2外观质量
在自然光线下距产品0.5m进行目测。7.3尺寸及偏差
将纤塑格栅样品展平,按JTGE50的规定进行试验并计算偏差,7.4抗拉强度、伸长率
抗拉强度、伸长率按JTGE50的规定进行试验。其中样品宽度和筋带根数按照JT/T925.1-2014中6.4.2的规定进行。
7.5连接点极限分离力
连接点极限分离力按照JT/T925.1-2014附录A的规定进行试验。4
7.6碳黑含量
碳黑含量的测定按JTGE50规定进行。抗冻性
试样经50次冻融循环后,按JTGE50规定进行强度、伸长率试验。注:冻融试验采用气冻方式,在-20℃±2℃冷冻2h,在20℃±2℃融2h,为-个冻融循环。:检验规则
8.1检验分类
8.1.1
8.1.2
8.1.3
检验分为型式检验和出厂检验。有下列情况之一时,应进行型式检验:正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时:正常生产时,每半年进行一次型式检验:产品停产超过3个月恢复生产时:出厂检验结果与上次型式检验有较大差异时:国家及部级质量监督机构提出进行型式检验要求时。产品出厂前应进行出厂检验。
检验项目
检验项目见表6。
表6检验项目
项目名称
外观质量
尺寸及偏差
抗拉强度
伸长率
连接点极限分离力
碳黑含量
抗冻性
技术要求
注:“”为必检项目,“”为免检项目。8.3
组批和抽样
试验方法
型式检验
JT/T925.3--2018
出厂检验
产品以批为单位进行检验,同一牌号的原料,同一配方、同一规格、同一生产工艺并稳定连续生产。定数量的产品为一批,每批数量不超过50000m。在每批产品中随机抽取3卷,进行宽度和外观检查,在宽度和外观检查合格的产品中任取一卷,去掉外层长度500mm后,截取全幅宽产品1m长的试样进行物理力学性能测试。8.4:判定规则
针对型式检验和出厂检验,若表6中要求检验的项目全部合格,则判该批产品为合格批。若表6中5
JT/T925.3-2018
要求检验的项目有一项不合格,则应在该批产品中重新抽取双倍样品制作试样,对不合格项目进行复检,复检全部合格,该批为合格:检验如果仍有一项不合格,则该批为不合格。9:标志、包装、运输和储存
9.1标志
产品出厂时,每卷产品应附有合格标志,内容包括:):产品名称、代号、标准编号、商标:b)生产企业名称、地址:
生产日期、批号和尺寸:
检验员章。
9.2包装
产品宜用防晒材料进行包装,并在包装上注明产品名称和生产家。9.3运输
产品在装卸运输过程中,不得抛摔,避免与尖锐物品混装运输,避免剧烈冲击,运输应有遮篷等防雨、防晒措施。
9.4储存
产品不得露天存放,应避免日光长期照射,严禁与化工腐蚀物品起堆放,不应重压。
