标准介绍:1范围
本标准规定了YX3系列高效率电动机的型式、基本参数与尺寸,技术要求,检验规则,标志、包装
及保用期的要求。
本标准适用于YX3系列(mP5)高效率三相异步电动机(机座号80~355)(以下简称电动机)。凡属本系列电动机所派生的各种系列电动机也可参照执行。

部分标准内容:
ICS29.160.30
备案号:19824—2007免费标准bzxz.net
iiiKAa~cJouakAa

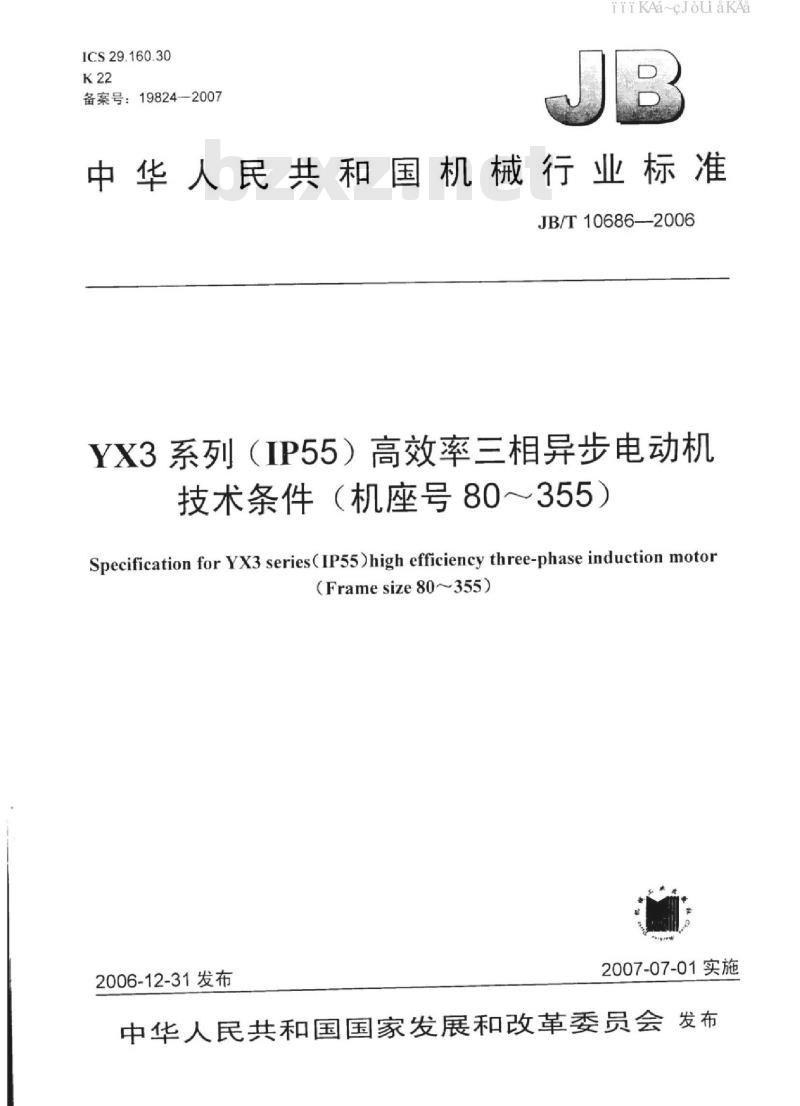

中华人民共和国机械行业标准
JB/T10686—2006
YX3系列(IP55)高效率三相异步电动机技术条件(机座号80~355)
Specification for YX3 series(IP55)high efficiency three-phase induction motor(Framesize80~355)
2006-12-31发布
2007-07-01实施

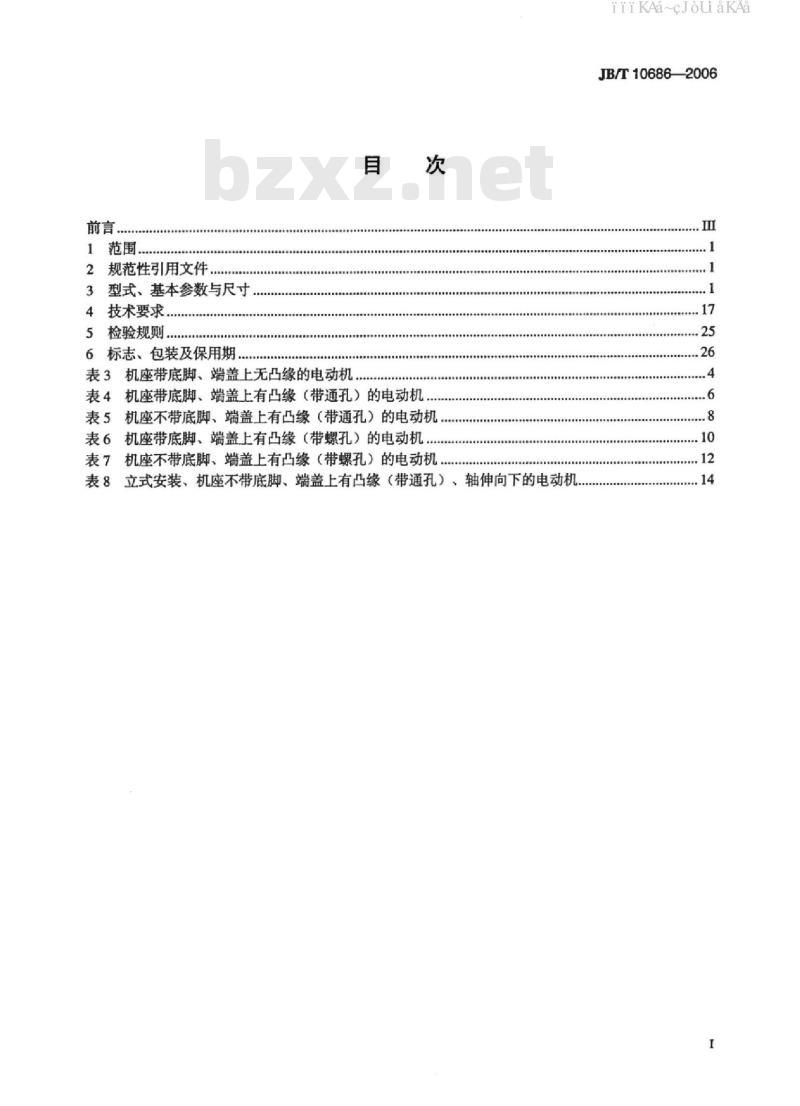

中华人民共和国国家发展和改革委员会发布前言,
规范性引用文件
3型式、基本参数与尺寸
技术要求.
5检验规则..
6标志、包装及保用期
表3机座带底脚、端盖上无凸缘的电动机。目
表4机座带底脚、端盖上有凸缘(带通孔)的电动机表5机座不带底脚、端盖上有凸缘(带通孔)的电动机表6机座带底脚、端盖上有凸缘(带螺孔)的电动机表7机座不带底脚、端盖上有凸缘(带螺孔)的电动机。表8立式安装、机座不带底脚、端盖上有凸缘(带通孔)、轴伸向下的电动机.iiiKAa~cJouakAa
JB/T10686—2006

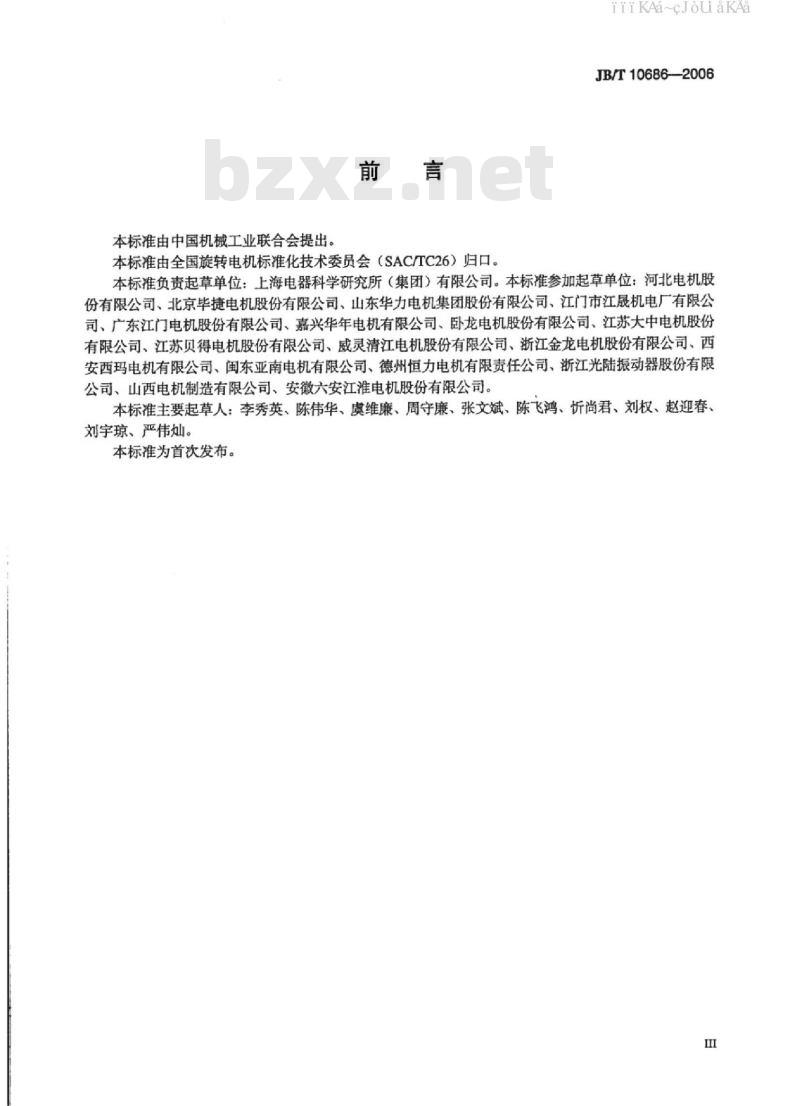

本标准由中国机械工业联合会提出。前言
本标准由全国旋转电机标准化技术委员会(SAC/TC26)归口。iiiKAa~cJouaKAa
JB/T10686-—2006
本标准负责起草单位:上海电器科学研究所(集团)有限公司。本标准参加起草单位:河北电机股份有限公司、北京毕捷电机股份有限公司、山东华力电机集团股份有限公司、江门市江晟机电厂有限公司、广东江门电机股份有限公司、嘉兴华年电机有限公司、卧龙电机股份有限公司、江苏大中电机股份有限公司、江苏贝得电机股份有限公司、威灵清江电机股份有限公司、浙江金龙电机股份有限公司、西安西玛电机有限公司、闽东亚南电机有限公司、德州恒力电机有限责任公司、浙江光陆振动器股份有限公司、山西电机制造有限公司、安徽六安江准电机股份有限公司。本标准主要起草人:李秀英、陈伟华、虞维廉、周守廉、张文斌、陈飞鸿、忻尚君、刘权、赵迎春、刘宇琼、严伟灿。
本标准为首次发布。

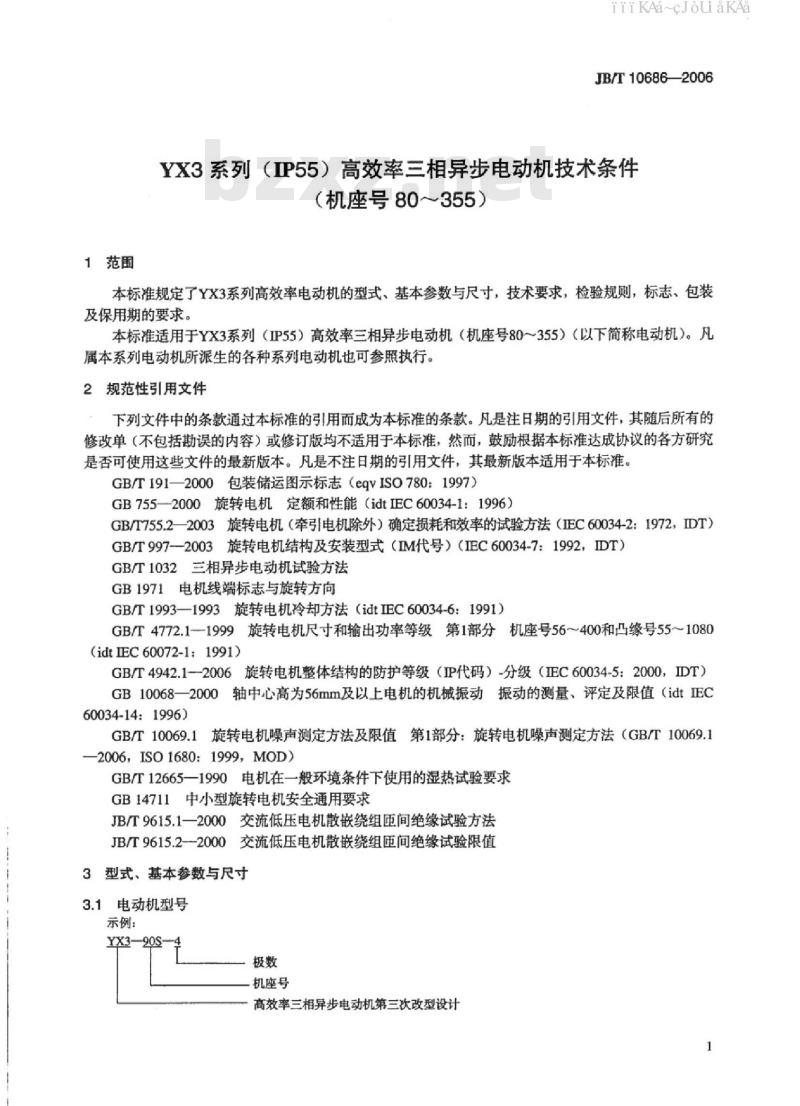

1范围
iiiKAa~cJouaKAa
JB/T10686—2006
YX3系列(IP55)高效率三相异步电动机技术条件(机座号80~355)
本标准规定了YX3系列高效率电动机的型式、基本参数与尺寸,技术要求,检验规则,标志、包装及保用期的要求。
本标准适用于YX3系列(IP55)高效率三相异步电动机(机座号80~355)(以下简称电动机)。凡属本系列电动机所派生的各种系列电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T191—2000包装储运图示标志(eqvISO780:1997)GB755—2000旋转电机定额和性能(idtIEC60034-1:1996)GB/T755.2一2003旋转电机(牵引电机除外)确定损耗和效率的试验方法(IEC60034-2:1972,IDT)GB/T997—2003旋转电机结构及安装型式(IM代号)(IEC60034-7:1992,IDT)GB/T1032三相异步电动机试验方法GB1971电机线端标志与旋转方向GB/T1993—1993旋转电机冷却方法(idtIEC60034-6:1991)GB/T4772.11999旋转电机尺寸和输出功率等级第1部分机座号56~400和凸缘号55~1080(idtIEC60072-1:1991)
GB/T4942.1--2006旋转电机整体结构的防护等级(IP代码)-分级(EC60034-5:2000,IDT)GB10068一2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值(idtIEC60034-14:1996)
GB/T10069.1旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法(GB/T10069.1—2006,ISO1680:1999,MOD)
GB/T12665一1990电机在一般环境条件下使用的湿热试验要求GB14711中小型旋转电机安全通用要求JB/T9615.1—2000交流低压电机散嵌绕组匝间绝缘试验方法JB/T9615.2--2000交流低压电机散嵌绕组匝间绝缘试验限值3型式、基本参数与尺寸
3.1电动机型号
示例:
YX3—90S-
机座号
高效率三相异步电动机第三次改型设计1
JB/T10686—2006

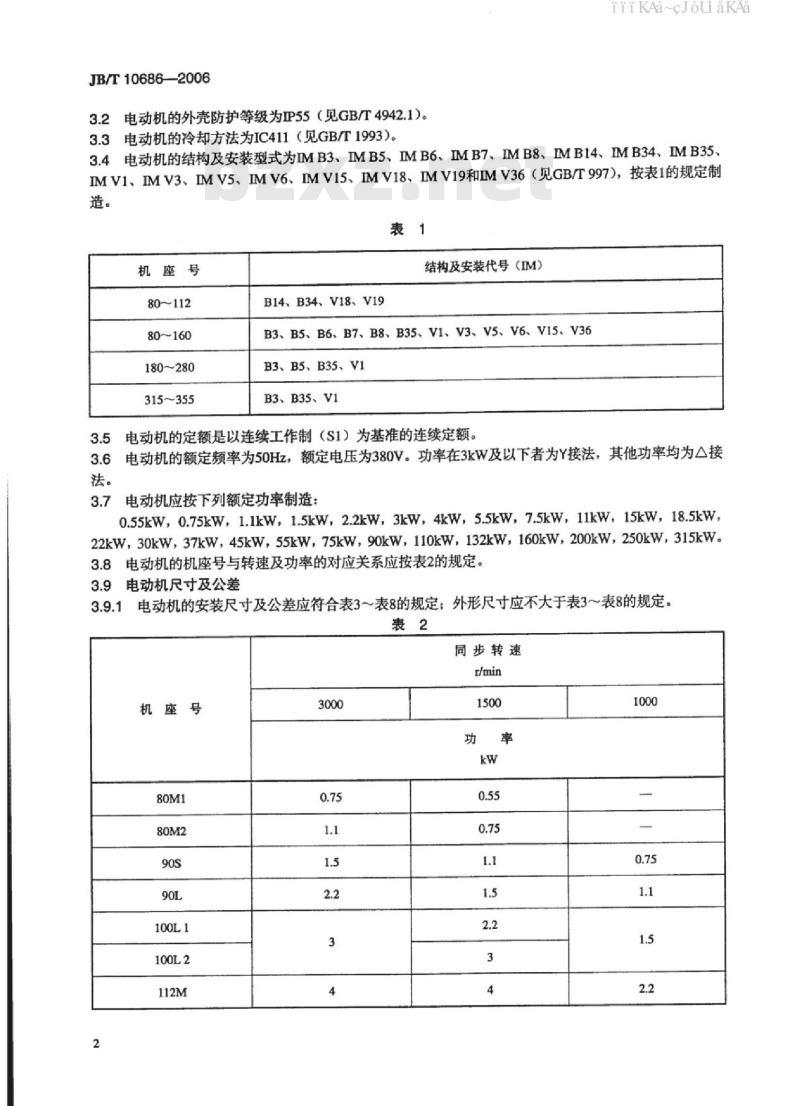

3.2电动机的外壳防护等级为IP55(见GB/T4942.1)。3.3电动机的冷却方法为IC411(见GB/T1993)。iiiKAa~cJouakAa
3.4电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15、IMV18、IMV19和IMV36(见GB/T997),按表1的规定制造。
机座号
80~112
80~160
180280
315~355
B14、B34、V18、V19
结构及安装代号(IM)
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36B3、B5、B35、V1
B3、B35、V1
3.5电动机的定额是以连续工作制(S1)为基准的连续定额。3.6电动机的额定频率为50Hz,额定电压为380V。功率在3kW及以下者为Y接法,其他功率均为△接法。
3.7电动机应按下列额定功率制造:0.55kW,0.75kW,1.1kw,1.5kW,2.2kW,3kW,4kW,5.5kW,7.5kW,11kW,15kW18.5kW,22kw,30kw,37kW,45kW,55kW,75kW,90kw,110kw,132kw,160kW,200k,250kW,315kw.3.8电动机的机座号与转速及功率的对应关系应按表2的规定。3.9电动机尺寸及公差
3.9.1电动机的安装尺寸及公差应符合表3~表8的规定:外形尺寸应不大于表3~表8的规定。表2
同步转速
机座号
机座号
132S 2
表2(续)
同步转速
注:S、M、L后面的数字1、2分别代表同一机座号和转速下的不同功率。iiiKAa~cJouakAa
JB/T10686—2006
JB/T106862006
机座号
4,,6
2,,4
机座号80-90
G=D-GE,GE的极限偏差对机座号80为(*.U
bK孔的位置度公差以轴伸的轴线为基准。4
其余为(
iiiKAa~cJouaKA
机座号100~132
3机座带底脚、端盖
安装尺寸
基本极限
机座号160-355
上无凸缘的电动机
及公差
机座号80-355
莅置度
iiiKAa~cJouaKAa
JB/T10686—2006
外形尺工
JB/T10686—2006
90sFf165
200LFF350
315MFF600
2,,4
机座号80~90
基本基本
尺寸尺寸
机座号100~132
G=D-GE,GE的极限偏差对机座号80为(),其余为(
iiiKAa~cJouaKAa
机座号160~355
表4机座带底脚、端盖上
安装尺寸
尺寸偏差
K、S孔的位置度公差以轴伸的轴线为F
机座号80~200
有凸缘(带通孔)的电动机
及公差
基本极限位置度
尺寸偏差
M基本极限
尺寸偏差
215180
265230
300250
350300
0±0.016400
400350±0.018450
500450
600550
±0.020550
±0.022660
740680±0.025
基准。P尺寸为最大极限值。
机座号225~355
基本极限 基本极限 位置度基本极限尺寸
尺寸偏差
尺寸偏差
R为凸缘配合面至轴伸肩的距离
iiiKAa~cJouaKAa
JB/T10686—2006
外形尺寸
205215
JB/T10686—2006
机座号80~90
机座号
凸缘号
机座号100132
),其余为(*+0.20
G=DGE,GE的极限偏差对机座号80为(bS孔的位置度公差以轴伸的轴线为基准。°P尺寸为最大极限值。
dR为凸缘配合面至轴伸肩的距离,8
iiiKAa~cJouaKAa
机座号160-280
5机座不带底脚、端盖上
安装尺寸
机座号100~200
有凸缘(带通孔)的电动机
及公差
机座号225-280
位置度
iiiKAa~cJouaKAa
JB/T10686—2006
外形尺寸
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
备案号:19824—2007免费标准bzxz.net
iiiKAa~cJouakAa
中华人民共和国机械行业标准
JB/T10686—2006
YX3系列(IP55)高效率三相异步电动机技术条件(机座号80~355)
Specification for YX3 series(IP55)high efficiency three-phase induction motor(Framesize80~355)
2006-12-31发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言,
规范性引用文件
3型式、基本参数与尺寸
技术要求.
5检验规则..
6标志、包装及保用期
表3机座带底脚、端盖上无凸缘的电动机。目
表4机座带底脚、端盖上有凸缘(带通孔)的电动机表5机座不带底脚、端盖上有凸缘(带通孔)的电动机表6机座带底脚、端盖上有凸缘(带螺孔)的电动机表7机座不带底脚、端盖上有凸缘(带螺孔)的电动机。表8立式安装、机座不带底脚、端盖上有凸缘(带通孔)、轴伸向下的电动机.iiiKAa~cJouakAa
JB/T10686—2006
本标准由中国机械工业联合会提出。前言
本标准由全国旋转电机标准化技术委员会(SAC/TC26)归口。iiiKAa~cJouaKAa
JB/T10686-—2006
本标准负责起草单位:上海电器科学研究所(集团)有限公司。本标准参加起草单位:河北电机股份有限公司、北京毕捷电机股份有限公司、山东华力电机集团股份有限公司、江门市江晟机电厂有限公司、广东江门电机股份有限公司、嘉兴华年电机有限公司、卧龙电机股份有限公司、江苏大中电机股份有限公司、江苏贝得电机股份有限公司、威灵清江电机股份有限公司、浙江金龙电机股份有限公司、西安西玛电机有限公司、闽东亚南电机有限公司、德州恒力电机有限责任公司、浙江光陆振动器股份有限公司、山西电机制造有限公司、安徽六安江准电机股份有限公司。本标准主要起草人:李秀英、陈伟华、虞维廉、周守廉、张文斌、陈飞鸿、忻尚君、刘权、赵迎春、刘宇琼、严伟灿。
本标准为首次发布。
1范围
iiiKAa~cJouaKAa
JB/T10686—2006
YX3系列(IP55)高效率三相异步电动机技术条件(机座号80~355)
本标准规定了YX3系列高效率电动机的型式、基本参数与尺寸,技术要求,检验规则,标志、包装及保用期的要求。
本标准适用于YX3系列(IP55)高效率三相异步电动机(机座号80~355)(以下简称电动机)。凡属本系列电动机所派生的各种系列电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T191—2000包装储运图示标志(eqvISO780:1997)GB755—2000旋转电机定额和性能(idtIEC60034-1:1996)GB/T755.2一2003旋转电机(牵引电机除外)确定损耗和效率的试验方法(IEC60034-2:1972,IDT)GB/T997—2003旋转电机结构及安装型式(IM代号)(IEC60034-7:1992,IDT)GB/T1032三相异步电动机试验方法GB1971电机线端标志与旋转方向GB/T1993—1993旋转电机冷却方法(idtIEC60034-6:1991)GB/T4772.11999旋转电机尺寸和输出功率等级第1部分机座号56~400和凸缘号55~1080(idtIEC60072-1:1991)
GB/T4942.1--2006旋转电机整体结构的防护等级(IP代码)-分级(EC60034-5:2000,IDT)GB10068一2000轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值(idtIEC60034-14:1996)
GB/T10069.1旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法(GB/T10069.1—2006,ISO1680:1999,MOD)
GB/T12665一1990电机在一般环境条件下使用的湿热试验要求GB14711中小型旋转电机安全通用要求JB/T9615.1—2000交流低压电机散嵌绕组匝间绝缘试验方法JB/T9615.2--2000交流低压电机散嵌绕组匝间绝缘试验限值3型式、基本参数与尺寸
3.1电动机型号
示例:
YX3—90S-
机座号
高效率三相异步电动机第三次改型设计1
JB/T10686—2006
3.2电动机的外壳防护等级为IP55(见GB/T4942.1)。3.3电动机的冷却方法为IC411(见GB/T1993)。iiiKAa~cJouakAa
3.4电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15、IMV18、IMV19和IMV36(见GB/T997),按表1的规定制造。
机座号
80~112
80~160
180280
315~355
B14、B34、V18、V19
结构及安装代号(IM)
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36B3、B5、B35、V1
B3、B35、V1
3.5电动机的定额是以连续工作制(S1)为基准的连续定额。3.6电动机的额定频率为50Hz,额定电压为380V。功率在3kW及以下者为Y接法,其他功率均为△接法。
3.7电动机应按下列额定功率制造:0.55kW,0.75kW,1.1kw,1.5kW,2.2kW,3kW,4kW,5.5kW,7.5kW,11kW,15kW18.5kW,22kw,30kw,37kW,45kW,55kW,75kW,90kw,110kw,132kw,160kW,200k,250kW,315kw.3.8电动机的机座号与转速及功率的对应关系应按表2的规定。3.9电动机尺寸及公差
3.9.1电动机的安装尺寸及公差应符合表3~表8的规定:外形尺寸应不大于表3~表8的规定。表2
同步转速
机座号
机座号
132S 2
表2(续)
同步转速
注:S、M、L后面的数字1、2分别代表同一机座号和转速下的不同功率。iiiKAa~cJouakAa
JB/T10686—2006
JB/T106862006
机座号
4,,6
2,,4
机座号80-90
G=D-GE,GE的极限偏差对机座号80为(*.U
bK孔的位置度公差以轴伸的轴线为基准。4
其余为(
iiiKAa~cJouaKA
机座号100~132
3机座带底脚、端盖
安装尺寸
基本极限
机座号160-355
上无凸缘的电动机
及公差
机座号80-355
莅置度
iiiKAa~cJouaKAa
JB/T10686—2006
外形尺工
JB/T10686—2006
90sFf165
200LFF350
315MFF600
2,,4
机座号80~90
基本基本
尺寸尺寸
机座号100~132
G=D-GE,GE的极限偏差对机座号80为(),其余为(
iiiKAa~cJouaKAa
机座号160~355
表4机座带底脚、端盖上
安装尺寸
尺寸偏差
K、S孔的位置度公差以轴伸的轴线为F
机座号80~200
有凸缘(带通孔)的电动机
及公差
基本极限位置度
尺寸偏差
M基本极限
尺寸偏差
215180
265230
300250
350300
0±0.016400
400350±0.018450
500450
600550
±0.020550
±0.022660
740680±0.025
基准。P尺寸为最大极限值。
机座号225~355
基本极限 基本极限 位置度基本极限尺寸
尺寸偏差
尺寸偏差
R为凸缘配合面至轴伸肩的距离
iiiKAa~cJouaKAa
JB/T10686—2006
外形尺寸
205215
JB/T10686—2006
机座号80~90
机座号
凸缘号
机座号100132
),其余为(*+0.20
G=DGE,GE的极限偏差对机座号80为(bS孔的位置度公差以轴伸的轴线为基准。°P尺寸为最大极限值。
dR为凸缘配合面至轴伸肩的距离,8
iiiKAa~cJouaKAa
机座号160-280
5机座不带底脚、端盖上
安装尺寸
机座号100~200
有凸缘(带通孔)的电动机
及公差
机座号225-280
位置度
iiiKAa~cJouaKAa
JB/T10686—2006
外形尺寸
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
