【YS有色金属行业标准】 手机电池壳用铝合金板、带材

本网站 发布时间: 2023-05-30 13:11:52
  • YS/T 712-2009
  • 现行

基本信息

  • 标准号:

    YS/T 712-2009

  • 标准名称:

    手机电池壳用铝合金板、带材

  • 标准类别:

    有色金属行业标准(YS)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

标准号:YS/T 712-2009
标准名称:手机电池壳用铝合金板、带材
英文名称:Aluminium alloys sheet and strips for shell of battery of mobile phone
标准格式:PDF
发布时间:2009-12-04
实施时间:2010-06-01
标准大小:10.5M
标准介绍:1范围
本标准规定了手机电池壳用铝合金板、带材的要求、试验方法、检验规则和标志、包装运输贮存及质量证明书与合同(或订货单)内容。
本标准适用于手机电池壳用铝合金板(以下简称板材)铝合金带(以下简称带材)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T228金属材料室温拉伸试验方法
GB/T3190变形铝及铝合金化学成分
GB/T3199铝及铝合金加工产品包装、标志、运输、贮存

标准内容标准内容

部分标准内容:

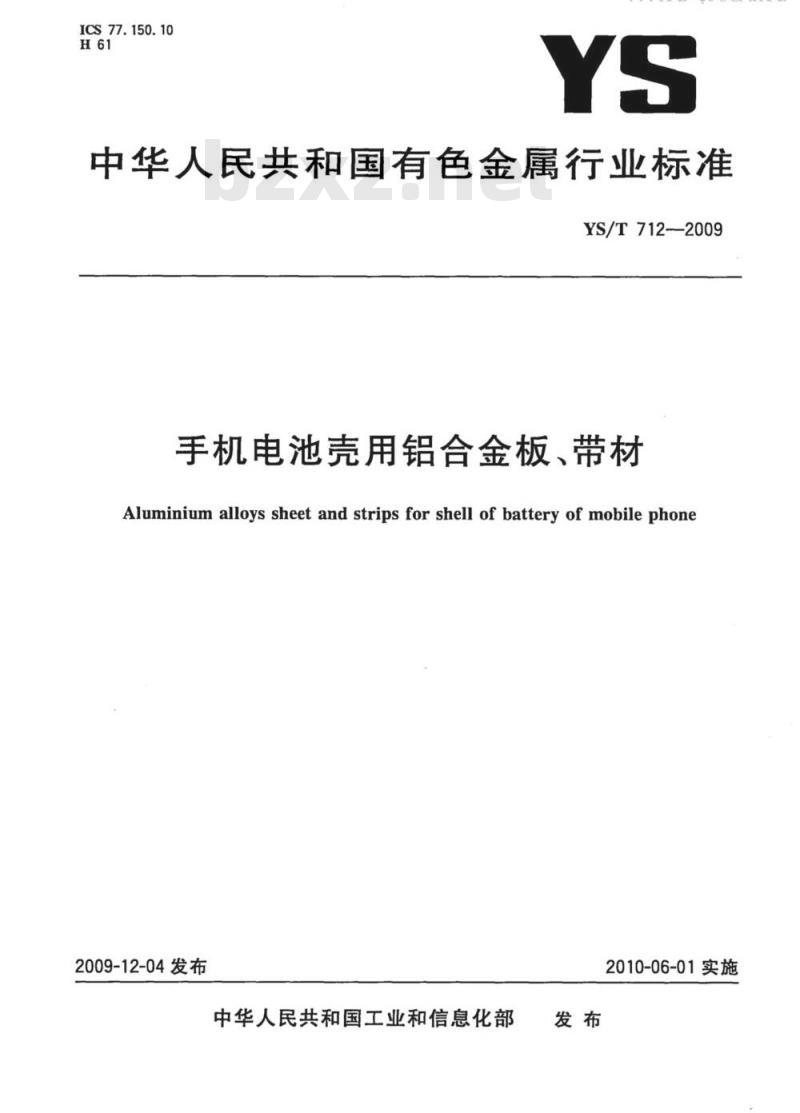

ICS77.150.10wwW.bzxz.Net
H61
iiiKAa~cJouakAa
中华人民共和国有色金属行业标准YS/T712—2009
手机电池壳用铝合金板、带材
Aluminium alloys sheet and strips for shell of battery of mobile phone2009-12-04发布
中华人民共和国工业和信息化部2010-06-01实施

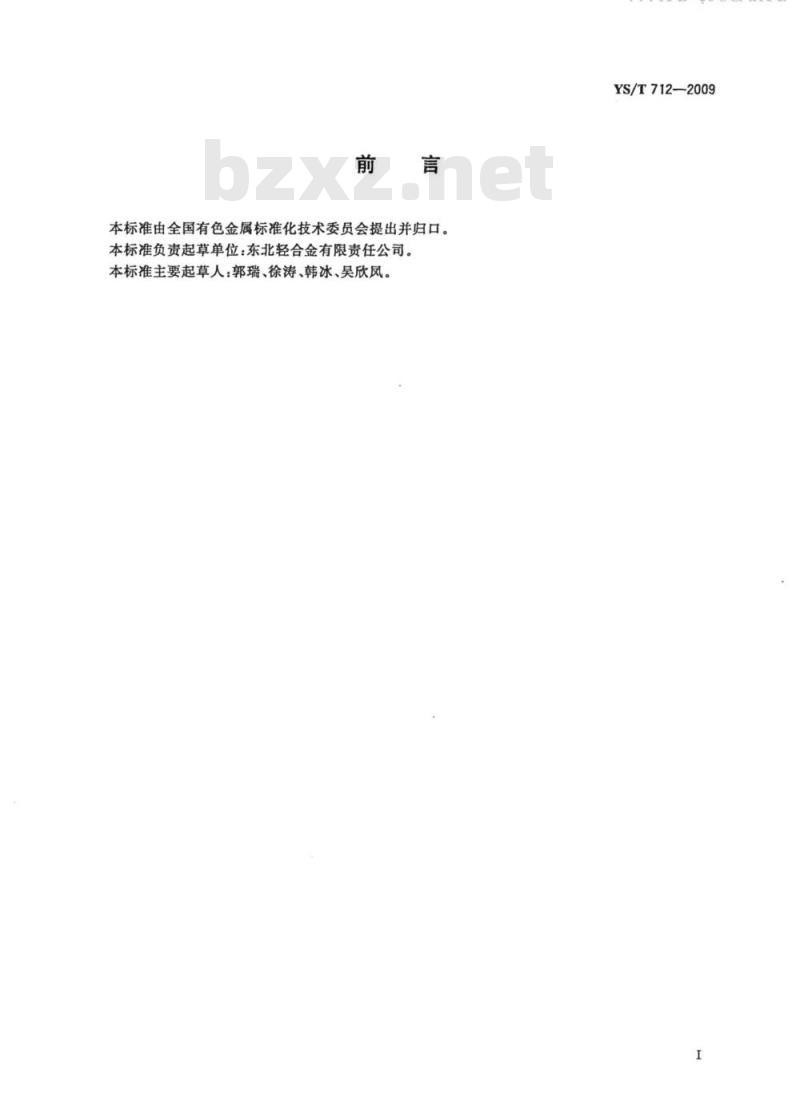

本标准由全国有色金属标准化技术委员会提出并归口。本标准负责起草单位:东北轻合金有限责任公司。本标准主要起草人:郭瑞、徐涛、韩冰、吴欣风。iiiKAa~cJouaKAa
YS/T712—2009

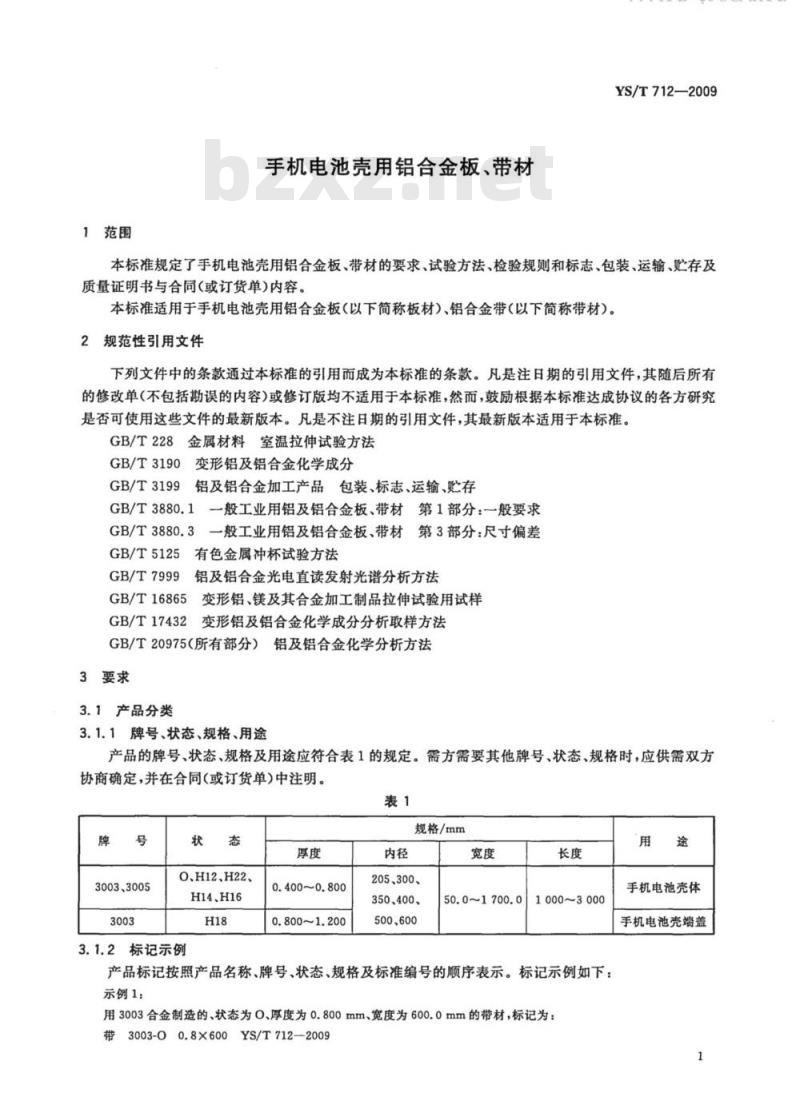

1范围
手机电池壳用铝合金板、带材
iiiKAa~cJouaK
YS/T712—2009
本标准规定了手机电池壳用铝合金板、带材的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同(或订货单)内容。本标准适用于手机电池壳用铝合金板(以下简称板材)、铝合金带(以下简称带材)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T3190变形铝及铝合金化学成分GB/T3199铝及铝合金加工产品包装、标志、运输、贮存GB/T3880.1一般工业用铝及铝合金板、带材第1部分:一般要求GB/T3880.3一般工业用铝及铝合金板、带材第3部分:尺寸偏差GB/T51252
有色金属冲杯试验方法
GB/T7999
铝及铝合金光电直读发射光谱分析方法GB/T16865
变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432
变形铝及铝合金化学成分分析取样方法GB/T20975(所有部分)铝及铝合金化学分析方法3要求
3.1产品分类
3.1.1牌号、状态、规格、用途
产品的牌号、状态、规格及用途应符合表1的规定。需方需要其他牌号、状态、规格时,应供需双方协商确定,并在合同(或订货单)中注明。表1
3003、3005
3003
O、H12、H22、
H14、H16
H18
3.1.2标记示例
0.400~0.800
0.800~1.200
规格/mm
205、300、
350、400、
500.600
50.0~1700.01000~3000
产品标记按照产品名称、牌号、状态、规格及标准编号的顺序表示。标记示例如下:示例1:
用3003合金制造的、状态为0、厚度为0.800mm、宽度为600.0mm的带材,标记为:带3003-00.8×600YS/T712-2009用
手机电池壳体
手机电池壳端盖
YS/T712—2009
iiiKAa~cJouaK

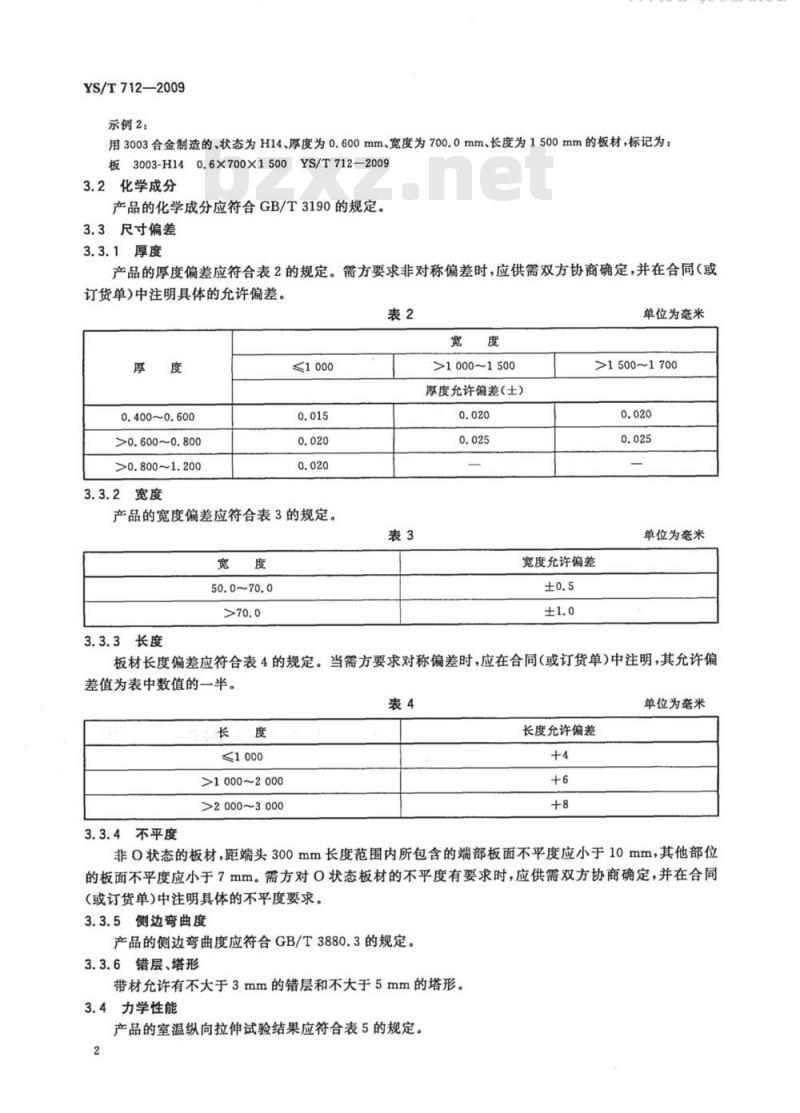

示例2:
用3003合金制造的、状态为H14、厚度为0.600mm、宽度为700.0mm、长度为1500mm的板材,标记为:0.6×700×1500YS/T712-2009
板3003-H14
3.2化学成分
产品的化学成分应符合GB/T3190的规定。3.3尺寸偏差
3.3.1厚度
产品的厚度偏差应符合表2的规定。需方要求非对称偏差时,应供需双方协商确定,并在合同(或订货单)中注明具体的允许偏差。表2
0.400~0.600
>0.600~0.800
>0.800~1.200
3.3.2宽度
1000
0.015
0.020
0.020
产品的宽度偏差应符合表3的规定。表3
50.0~70.0
>70.0
3.3.3长度
>1000~1500
厚度允许偏差(士)
0.020
0.025
单位为旁米
>1500~1700
0.020
0.025
单位为毫米
宽度允许偏差
±0.5
±1.0
板材长度偏差应符合表4的规定。当需方要求对称偏差时,应在合同(或订货单)中注明,其允许偏差值为表中数值的一半。
≤1000
>1000~2000
>2000~3000
3.3.4不平度
长度允许偏差
单位为旁米
非O状态的板材,距端头300mm长度范围内所包含的端部板面不平度应小于10mm,其他部位的板面不平度应小于7mm。需方对0状态板材的不平度有要求时,应供需双方协商确定,并在合同(或订货单)中注明具体的不平度要求。3.3.5侧边弯曲度
产品的侧边弯曲度应符合GB/T3880.3的规定。3.3.6错层、塔形
带材允许有不大于3mm的错层和不大于5mm的塔形。3.4力学性能

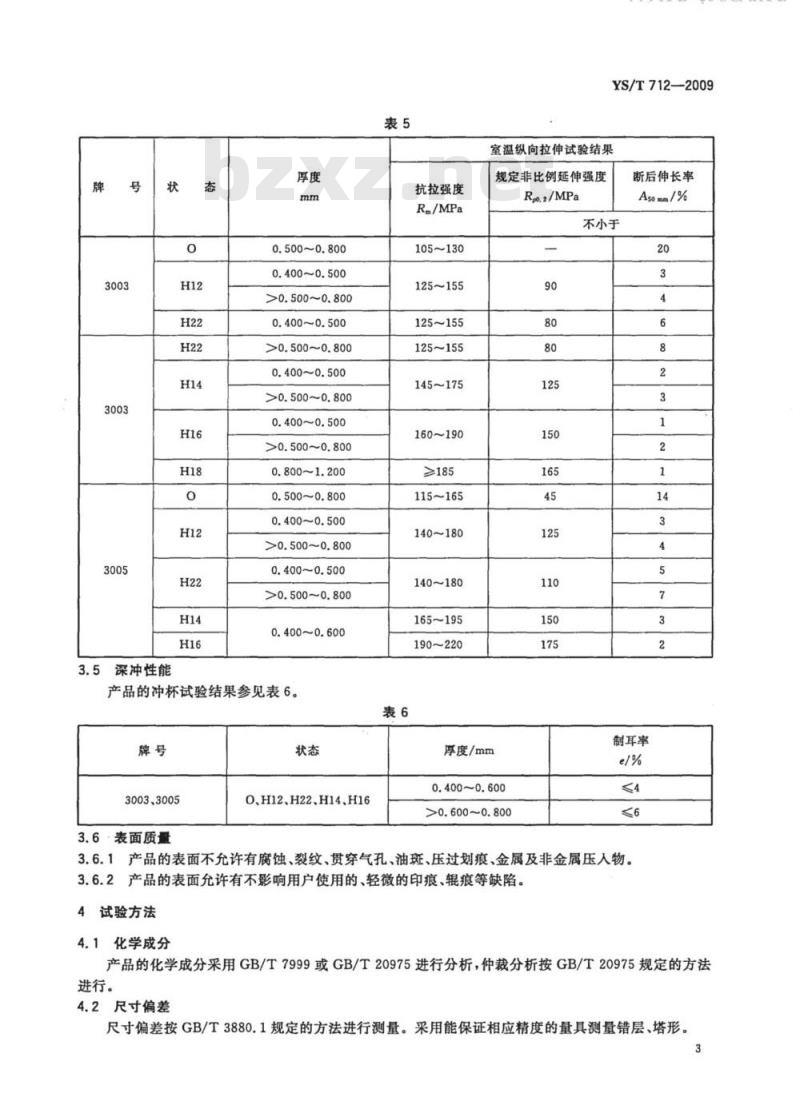

产品的室温纵向拉伸试验结果应符合表5的规定。2
3003
3003
3005
H12
H22
H22
H14
H16
H18
H12
H22
H14
H16
3.5深冲性能
0.500~0.800
0.400~0.500
>0.500~0.800
0.400~0.500
>0.500~0.800
0.400~0.500
>0.500~0.800
0.400~0.500
>0.500~0.800
0.800~1.200
0.500~0.800
0.400~0.500
>0.500~0.800
0.400~0.500
>0.500~0.800
0.400~0.600
产品的冲杯试验结果参见表6。
3003.3005
3.6表面质量
O、H12、H22、H14、H16
抗拉强度
R/MPa
105~130
125~155
125~155
125~155
145~175
160~190
>185
115165
140~180
140~180
165~195
190~220
iiiKAa~cJouakAa
YS/T712-—2009
室温纵向拉伸试验结果
规定非比例延伸强度
Ro.2/MPa
不小于
125
150
165
125
110
150
175
厚度/mm
0.400~0.600
>0.600~0.800
断后伸长率
Aso0mm/%
制耳率
e/%
产品的表面不允许有腐蚀、裂纹、贯穿气孔、油斑、压过划痕、金属及非金属压人物。3.6.1
3.6.2产品的表面允许有不影响用户使用的、轻微的印痕、辊痕等缺陷。4试验方法
化学成分
产品的化学成分采用GB/T7999或GB/T20975进行分析,仲裁分析按GB/T20975规定的方法进行。
4.2尺寸偏差
尺寸偏差按GB/T3880.1规定的方法进行测量。采用能保证相应精度的量具测量错层、塔形。3
YS/T712—2009
4.3力学性能
室温纵向拉伸试验按GB/T228的规定进行。4.4深冲性能
制耳率按GB/T5125规定的方法进行测量。4.5表面质量
表面质量以目视检验。
5检验规则
5.1检查和验收
iiiKAa~cJouaKa
5.1.1产品应由供方技术监督部门进行检验,保证产品质量符合本标准及合同(或订货单)的规定,并填写质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行复验。复验结果与本标准及订货合同(或订货单)的规定不符时,应以书面形式向供方提出,由供需双方协商解决。属于表面质量及尺寸偏差的异议,应在收到产品之日起一个月提出,属于其他性能的异议,应在收到产品之日起三个月内提出。如需仲裁,可委托供需双方认可的单位进行,并在需方共同取样。5.2组批
产品应成批提交验收,每批应由同一牌号、状态和规格组成,每批重量不限。5.3检验项目
每批产品应进行化学成分、尺寸偏差、力学性能、表面质量的检验。需方要求检验深冲性能时,需在合同(或订货单)中注明。
5.4取样
产品取样应符合表7的规定。
检验项目
化学成分
尺寸偏差
力学性能
深冲性能
表面质量
取样规定
按GB/T17432的规定进行
板材每批不少于3张,带材逐卷检验带材每批抽取卷数的2%(至少2卷),在抽取的每卷上切取3个纵向样坏,在每个样坏上切取1个试样。厚度不大于0.50mm的板材和H1X状态的板材,每批按板材张数抽取0.1%(至少3张);厚度大于0.50mm的非H1X状态板材,每批按板材张数抽取1%(至少3张),在抽取的每张板材上切取1个试样。每批取试样数量的10%(至少3个试样)测定规定非比例延伸强度。其他要求应符合GB/T16865中的规定。带材每批抽取卷数的2%(至少2卷);板材每批至少抽取3张,在抽取的每卷(张)上切取3个冲杯试样逐张(卷)检验
5.5检验结果的判定
要求的章条号
试验方法的章条号
5.5.1化学成分不合格时,产品能区分熔次的判该熔次不合格,其他熔次依次检验,合格者交货。不能区分熔次的判该批不合格。
5.5.2板材尺寸偏差不合格时,判该批板材不合格,但允许供方对其余板材逐张检验,合格者交货。带材尺寸偏差不合格时,判该卷不合格。A
iiiKAa~cJouaK
YS/T712—2009
5.5.3力学性能不合格时,应从该批中(含原检验不合格者)另取双倍数量的试样进行重复试验,重复试验合格时判该批合格。若重复试验结果仍有不合格者,判该批不合格,但允许供方逐张(卷或炉次)检验,或进行重新热处理和重新取样检验,合格者交货。5.5.4深冲性能不合格时,应从该批中(含原检验不合格者)另取双倍数量的试样进行重复试验,重复试验合格时判批合格。着重复试验结果仍有不合格者,判该批不合格,但充许供方逐张(卷或炉次)检验,或进行重新热处理和重新取样检验,合格者交货。5.5.5表面质量不合格时,判该张板材或该卷带材不合格。6标志、包装、运输、贮存
6.1标志
在检验合格的产品上应打印如下标志:a)供方技术监督部门的检印;
b)合金牌号;
e)状态;
d)规格;
e)产品批号。
6.2包装、运输、购存
板材不涂油,板间不垫纸包装。需方要求涂油或垫纸时,应在合同(或订货单)中注明。带材包装方式在合同(或订货单)中注明。其他包装、运输、贮存的要求应符合GB/T3199的规定。6.3质量证明书
每批产品应附有产品质量证明书,其上注明:供方名称、地址、电话、传真;a)
b)产品名称;
牌号;
d)状态;
e)规格;
f)批号;
g)净重和件数;
h)各项分析检验结果和技术监督部门印记;i)本标准编号;
i)包装日期。
7合同(或订货单)内容
订购本标准所列材料的合同(或订货单)内应包括下列内容:a)产品名称;
b)合金牌号;
c)状态;
d)规格;
重量(或张数);
本标准编号;
带材内径;
特殊要求。
YS/T712-2009
iiiKAa~cJouaK
中华人民共和国有色金属
行业标准
手机电池壳用铝合金板、带材
YS/T712—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址spc.net.cn
电话:6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数11千字
反2010年4月第一次印刷
2010年4月第一版
书号:155066·2-20555
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
标准图片预览标准图片预览

标准图片预览:






  • 推荐标准
  • YS有色金属行业标准标准计划
设为首页 - 收藏本站 - - 返回顶部
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:[email protected]
网站备案号:湘ICP备2023016450号-1
