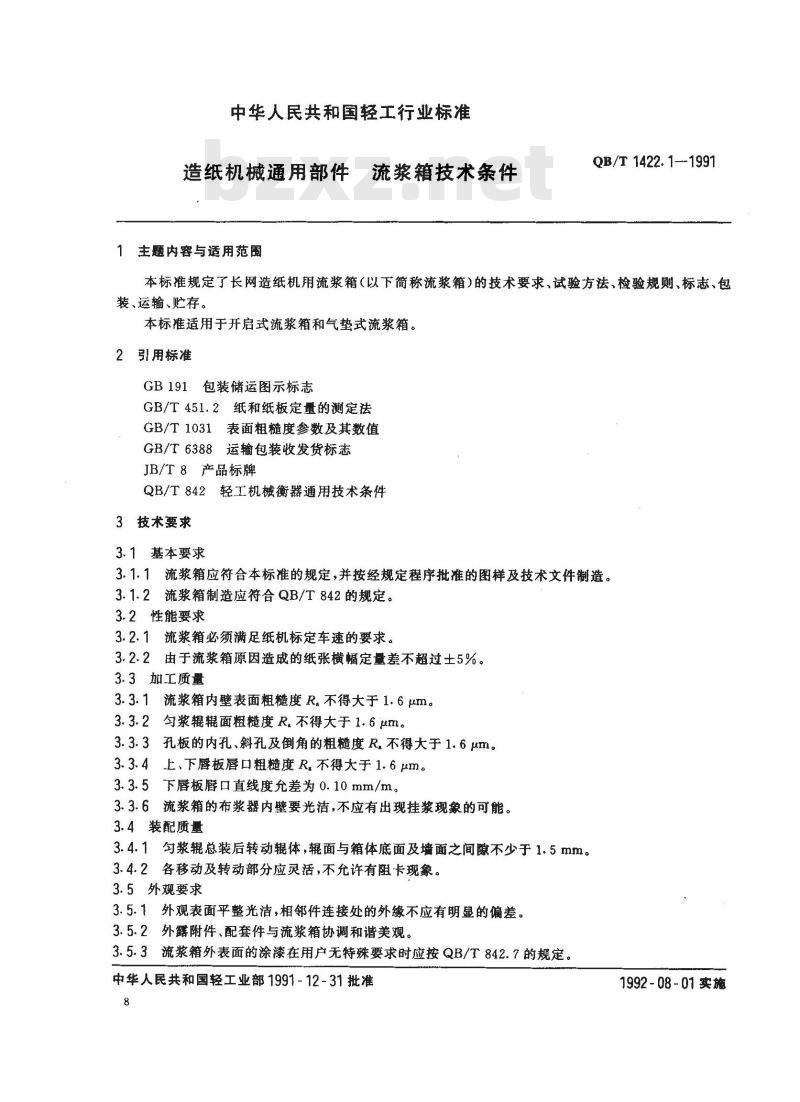

中华人民共和国轻工行业标准
造纸机械通用部件
流浆箱技术条件
1主题内容与适用范围
QB/T 1422. 1--1991
本标准规定了长网造纸机用流浆箱（以下简称流浆箱）的技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标适用于开启式流浆箱和气垫式流浆箱。2引用标准
GB191包装储运图示标志
GB/T451.2纸和纸板定量的测定法GB/T1031表面粗糙度参数及其数值GB/T6388运输包装收发货标志
JB/T8产品标牌
QB/T842轻工机械衡器通用技术条件3技术要求
3.1基本要求
3.1.1流浆箱应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。3.1.2流浆箱制造应符合QB/T842的规定。3.2性能要求
3.2.1流浆箱必须满足纸机标定车速的要求。3.2.2由于流浆箱原因造成的纸张横幅定量差不超过土5%。3.3加工质量
3.3.1流浆箱内壁表面粗糙度R不得大于1.6μm。3.3.2匀浆辊辊面粗糙度R。不得大于1.6m。3.3.3孔板的内孔、斜孔及倒角的粗糙度R，不得大于1.6μm。3.3.4上、下唇板唇口粗糙度R，不得大于1.6μm。3.3.5下唇板唇口直线度允差为0.10mm/m。3.3.6流浆箱的布浆器内壁要光洁，不应有出现挂浆现象的可能。3.4装配质量免费标准bzxz.net
3.4.1勾浆辊总装后转动辊体，辊面与箱体底面及墙面之间隙不少于1.5mm。3.4.2各移动及转动部分应灵活，不允许有阻卡现象。3.5外观要求
3.5.1外观表面平整光洁，相邻件连接处的外缘不应有明显的偏差。3.5.2外露附件、配套件与流浆箱协调和谐美观。3.5.3流浆箱外表面的涂漆在用户无特殊要求时应按QB/T842.7的规定。中华人民共和国轻工业部1991-12-31批准8
1992-08-01实施

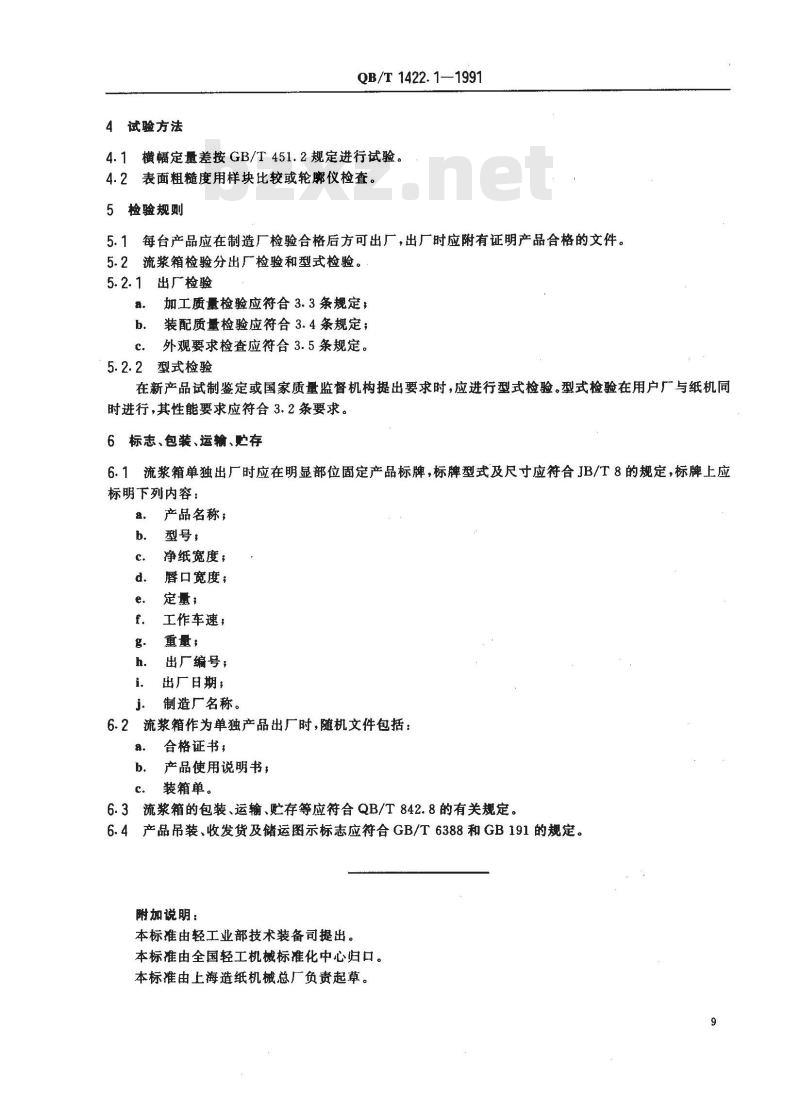

4试验方法
QB/T1422.1—1991
4.1横幅定量差按GB/T451.2规定进行试验。4.2表面粗糙度用样块比较或轮廊仪检查。5检验规则
5.1每台产品应在制造厂检验合格后方可出厂，出厂时应附有证明产品合格的文件。5.2流浆箱检验分出厂检验和型式检验。5.2.1出厂检验
加工质量检验应符合3.3条规定；装配质量检验应符合3.4条规定；外观要求检查应符合3.5条规定。5.2.2型式检验
在新产品试制鉴定或国家质量监督机构提出要求时，应进行型式检验。型式检验在用户厂与纸机同时进行，其性能要求应符合3.2条要求。6标志、包装、运输、存
流浆箱单独出厂时应在明显部位固定产品标牌，标牌型式及尺寸应符合JB/T8的规定，标牌上应标明下列内容：
产品名称；
型号，
净纸宽度，
唇口宽度；
工作车速，
重量；
出厂编号；
出厂日期；
制造厂名称。
6.2流浆箱作为单独产品出厂时，随机文件包括：合格证书；
产品使用说明书；
装箱单。
6.3流浆箱的包装、运输、贮存等应符合QB/T842.8的有关规定。6.4产品吊装、收发货及储运图示标志应符合GB/T6388和GB191的规定。附加说明：
本标准由轻工业部技术装备司提出。本标准由全国轻工机械标准化中心归口。本标准由上海造纸机械总厂负责起草。
