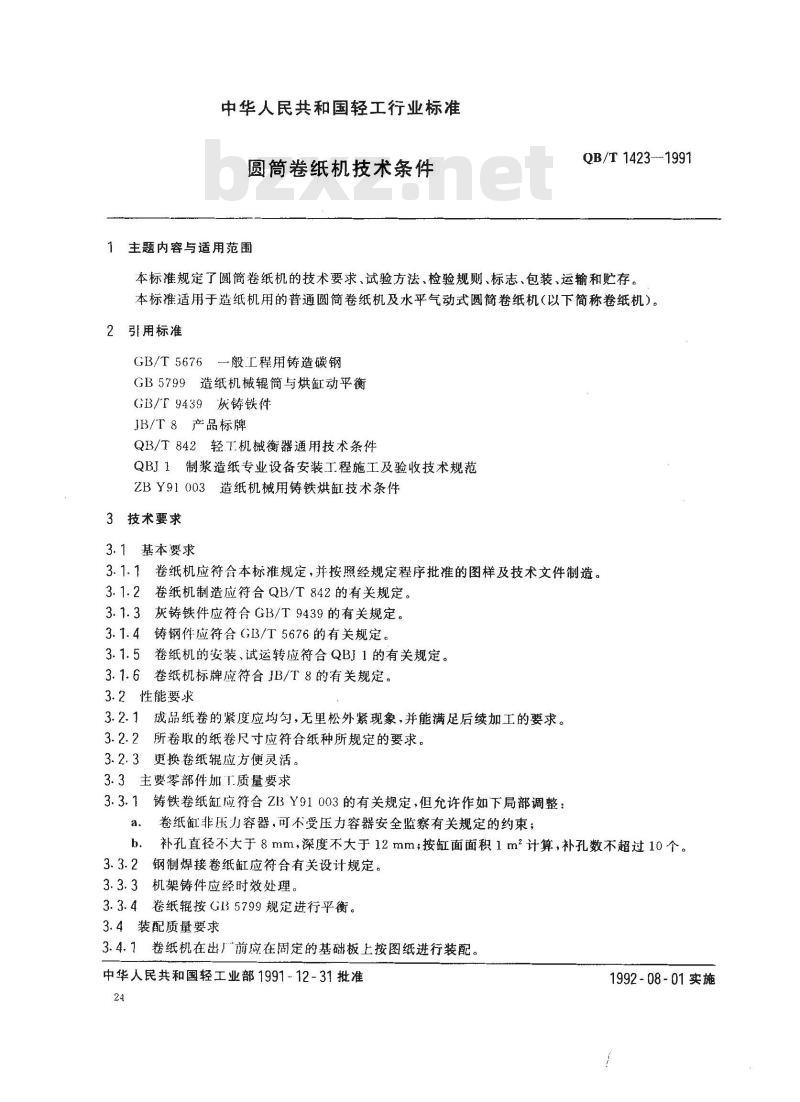

中华人民共和国轻工行业标准
圆筒卷纸机技术条件
1主题内容与适用范围
QB/T 1423-1991
本标准规定了圆简卷纸机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于造纸机用的普通圆简卷纸机及水平气动式圆筒卷纸机（以下简称卷纸机）。2引用标准
GB/T 5676一般工程用铸造碳钢
GB5799造纸机械辑辊筒与烘缸动平衡GB/T9439灰铸铁件
JB/T8产品标牌
QB/T842轻T.机械衡器通用技术条件QBJ1制浆造纸专业设备安装工程施工及验收技术规范ZBY91003造纸机械用铸铁烘缸技术条件3技术要求
3.1基本要求
3.1.1卷纸机应符合本标准规定，并按照经规定程序批准的图样及技术文件制造。3.1.2卷纸机制造应符合QB/T842的有关规定。3.1.3灰铸铁件应符合GB/T9439的有关规定。3.1.4铸钢件应符合GB/T5676的有关规定。3.1.5卷纸机的安装、试运转应符合QBJ1的有关规定。3.1.6卷纸机标牌应符合IB/T8的有关规定，3.2性能要求
3.2.1成品纸卷的紧度应均勾，无里松外紧现象，并能满足后续加工的要求。3.2.2所卷取的纸卷尺寸应符合纸种所规定的要求。3.2.3更换卷纸辊应方便灵活。
3.3主要零部件加工质量要求
3.3.1铸铁卷纸缸应符合ZBY91003的有关规定，但允许作如下局部调整：卷纸缸非压力容器，可不受压力容器安全监察有关规定的约束；a.
b.补孔直径不大于8mm，深度不大于12mm；按缸面面积1m2计算，补孔数不超过10个。3.3.2钢制焊接卷纸缸应符合有关设计规定。3.3.3机架铸件应经时效处理。
3.3.4卷纸辊按GI35799规定进行平衡。3.4装配质量要求
3.4.7卷纸机在出厂前应在固定的基础板上按图纸进行装配中华人民共和国轻工业部1991-12-31批准24
1992-08-01实施

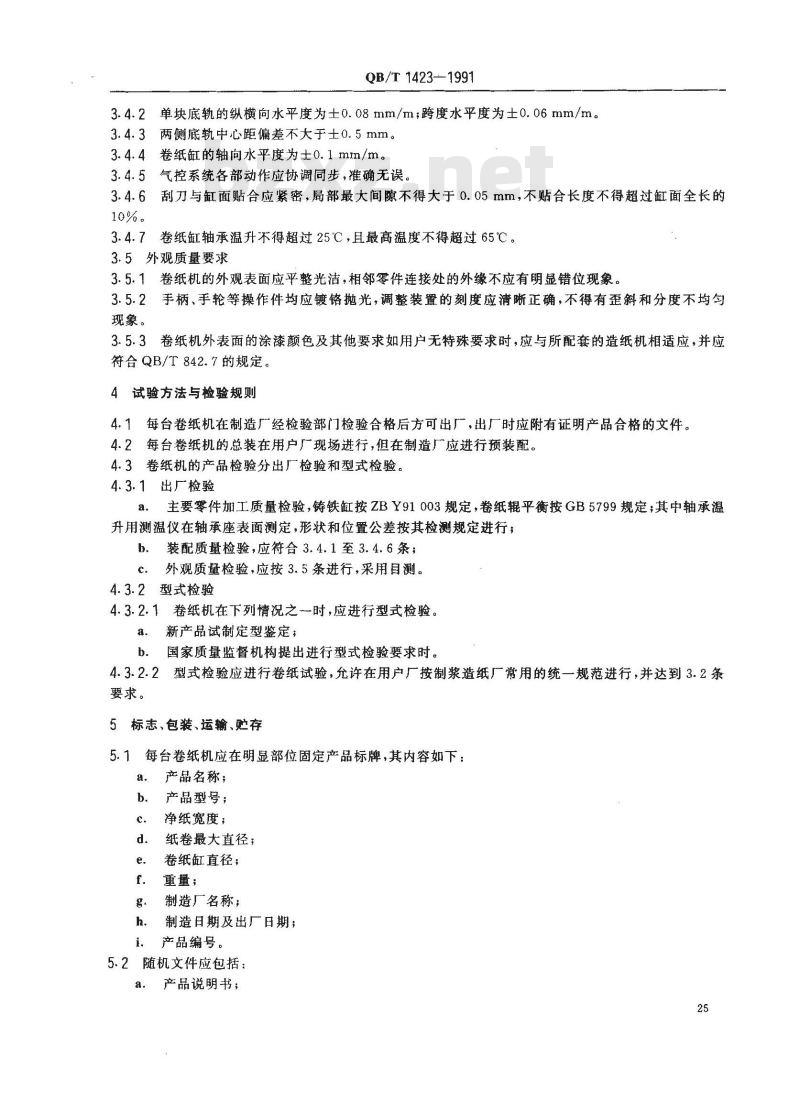

QB/T 1423-1991wwW.bzxz.Net
3.4.2单块底轨的纵横向水平度为士0.08mm/m；跨度水平度为士0.06mm/m。3.4.3两侧底轨中心距偏差不大于士0.5mm。3.4.4卷纸缸的轴向水平度为士0.1mm/m。3.4.5气控系统各部动作应协调同步，准确无误。3.4.6刮刀与缸面贴合应紧密，局部最大间隙不得大于0.05mm，不贴合长度不得超过缸面全长的10%。
3.4.7卷纸缸轴承温升不得超过25℃，且最高温度不得超过65℃。3.5外观质量要求
3.5.1卷纸机的外观表面应平整光洁，相邻零件连接处的外缘不应有明显错位现象。3.5.2手柄、手轮等操作件均应镀铬抛光，调整装置的刻度应清晰正确，不得有歪斜和分度不均匀现象。
3.5.3卷纸机外表面的涂漆颜色及其他要求如用户无特殊要求时，应与所配套的造纸机相适应，并应符合QB/T842.7的规定。
4试验方法与检验规
4.1每台卷纸机在制造厂经检验部门检验合格后方可出厂，出厂时应附有证明产品合格的文件。4.2每台卷纸机的总装在用户厂现场进行，但在制造厂应进行预装配。4.3卷纸机的产品检验分出厂检验和型式检验。4.3.1出厂检验
主要零件加工质量检验，铸铁缸按ZBY91003规定，卷纸辊平衡按GB5799规定；其中轴承温a.
升用测温仪在轴承座表面测定，形状和位置公差按其检测规定进行；装配质量检验，应符合3.4.1至3.4.6条；b.
外观质量检验，应按3.5条进行，采用自测。4.3.2型式检验
4.3.2.1卷纸机在下列情况之~-时，应进行型式检验。新产品试制定型鉴定；
国家质量监督机构提出进行型式检验要求时。b.
4.3.2.2型式检验应进行卷纸试验，允许在用户厂按制浆造纸厂常用的统一规范进行，并达到3.2条要求。
5标志、包装、运输、贮存
5.1每台卷纸机应在明显部位固定产品标牌，其内容如下：a.
产品名称；
产品型号；
净纸宽度；
纸卷最大直径；
卷纸缸直径；
重量；
制造厂名称；
制造日期及出厂日期；
产品编号。
5.2随机文件应包括：
产品说明书；
合格证明书；
装箱单。

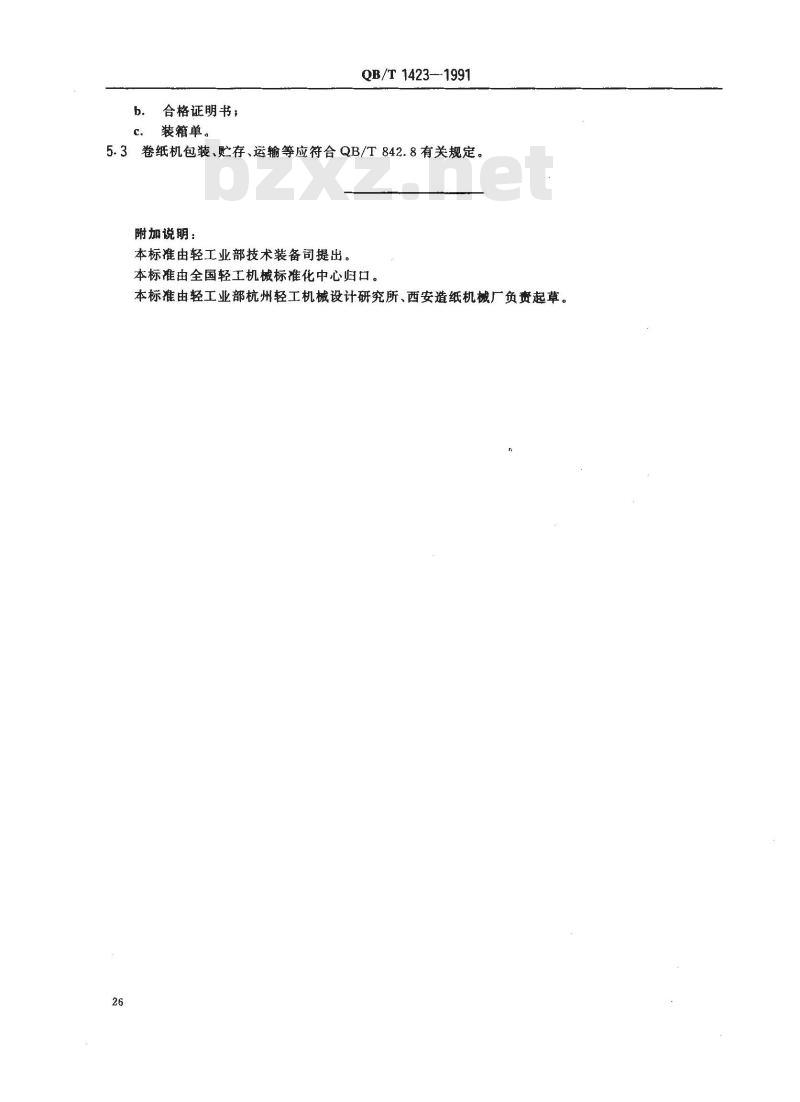

QB/T1423-1991
5.3卷纸机包装、贮存、运输等应符合QB/T842.8有关规定。附加说明：
本标摊由轻工业部技术装备司提出。本标准由全国轻工机械标准化中心归口。本标准由轻工业部杭州轻工机械设计研究所、西安造纸机械厂负责起草。26
