【行业标准】 电动汽车非车载充电机

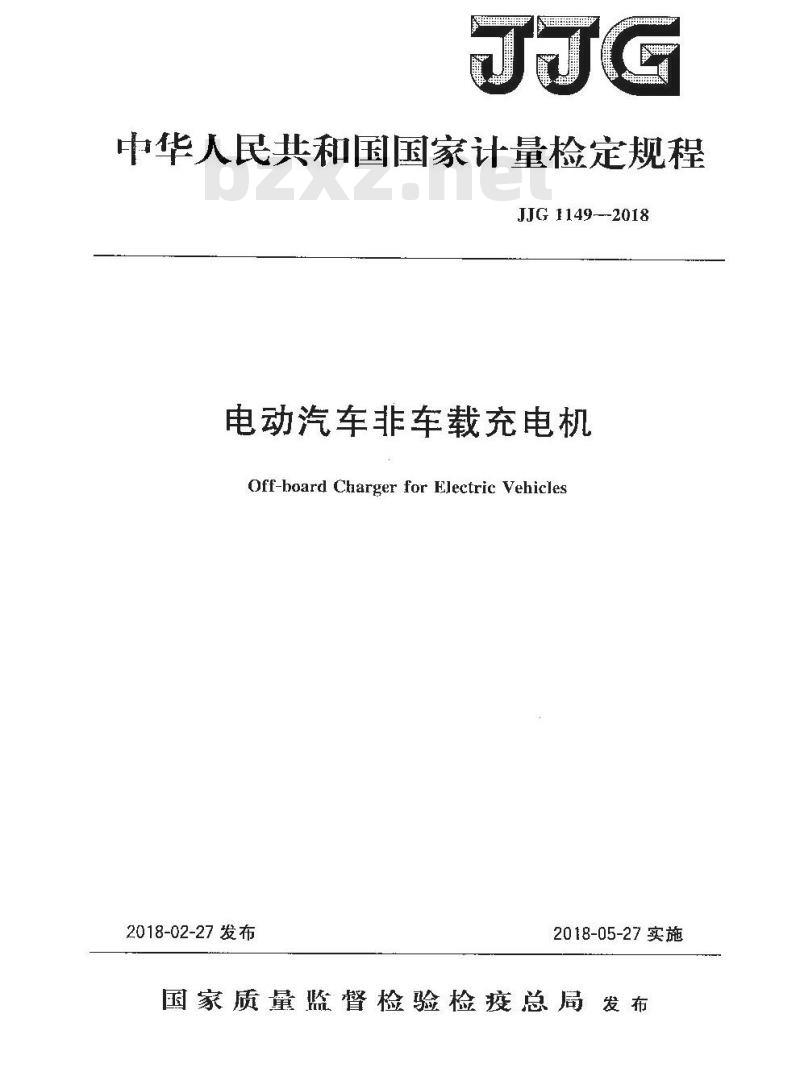

中华人民共和国国家计量检定规程JJG1149--2018
电动汽车非车载充电机
Off-board Charger for Electric Vehicles2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布JJG 1149--2018

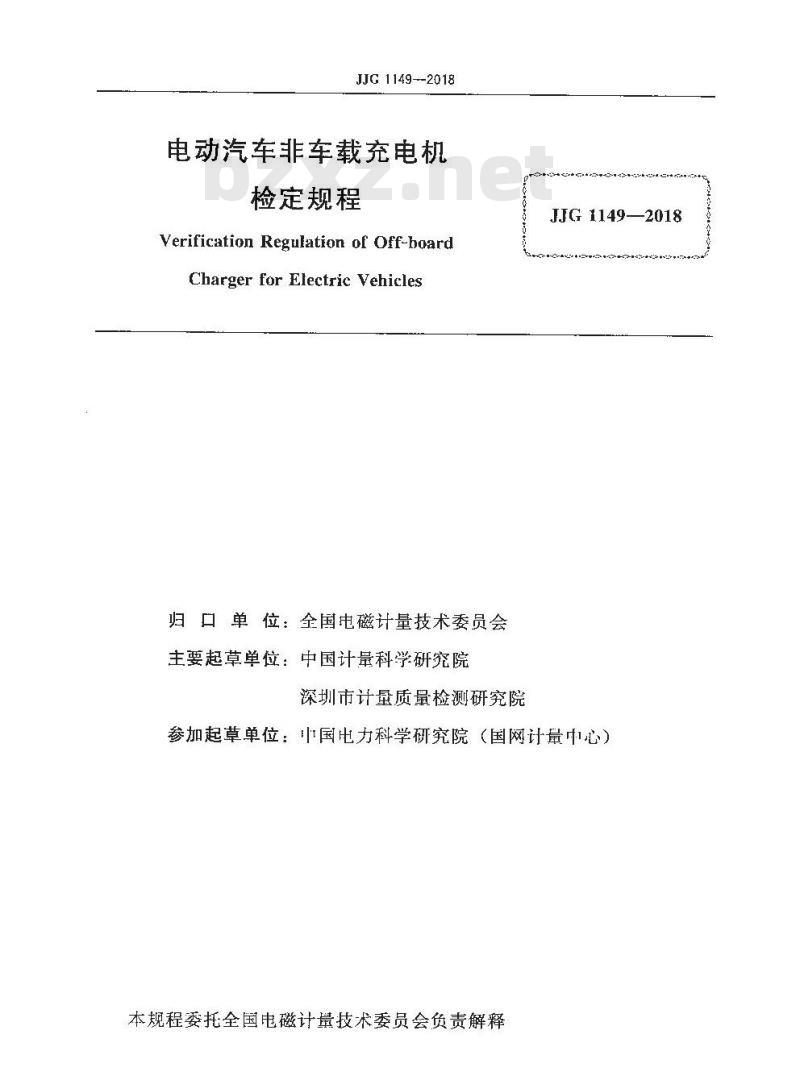

电动汽车非车载充电机
检定规程
VerificationRegulation of Off-hoardCharger for Electric Vehicles归口单位：全国电磁计量技术委员会主要起草单位：中国计量科学研究院深圳市计量质量检测研究院
JJG 1149—2018

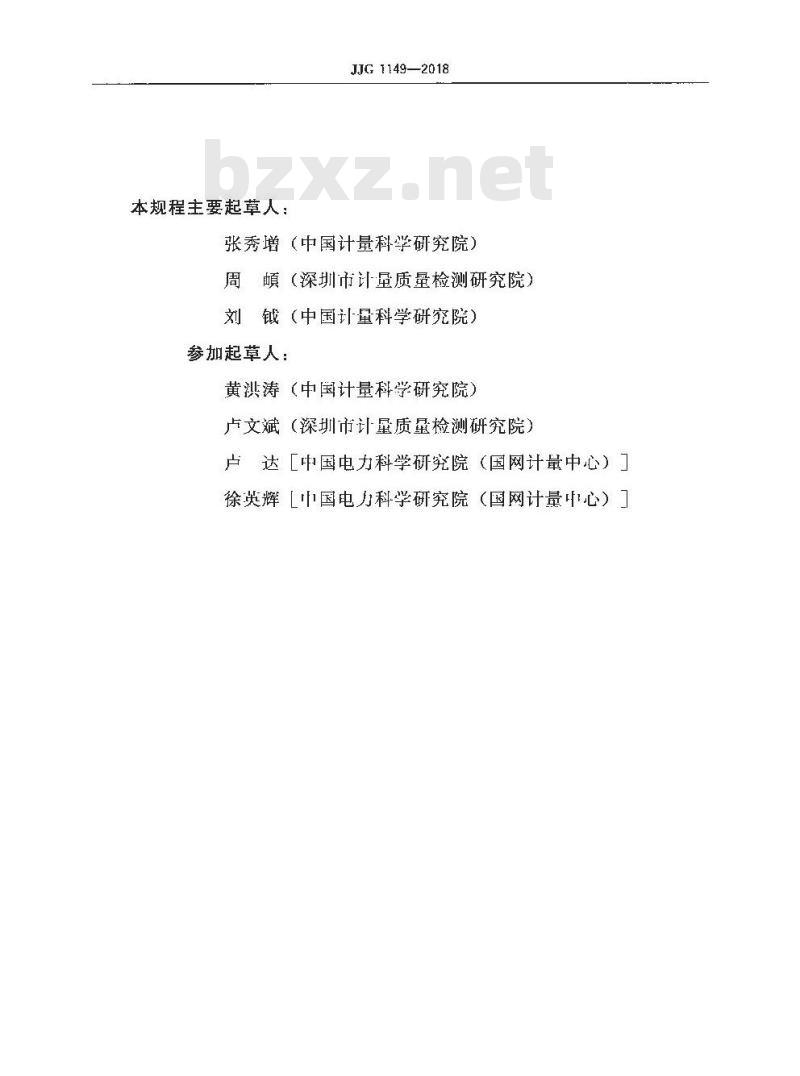

参加起草单位：中国电力科学研究院（国网计量中心）本规程委托全国电磁计量技术委员会负责解释本规程主要起草人：
JJG1149—2018
张秀增（中国计量科学研究院）周頔（深圳市计星质量检测研究院）刘(中国计量科学研究院)
参加起草人：
黄洪涛 (中国计量科学研究院）卢文斌（深圳市计星质量检测研究院）卢达［中国电力科学研究院（国网计量中心）］徐英辉「国电力科学研究院（国网计量心）引

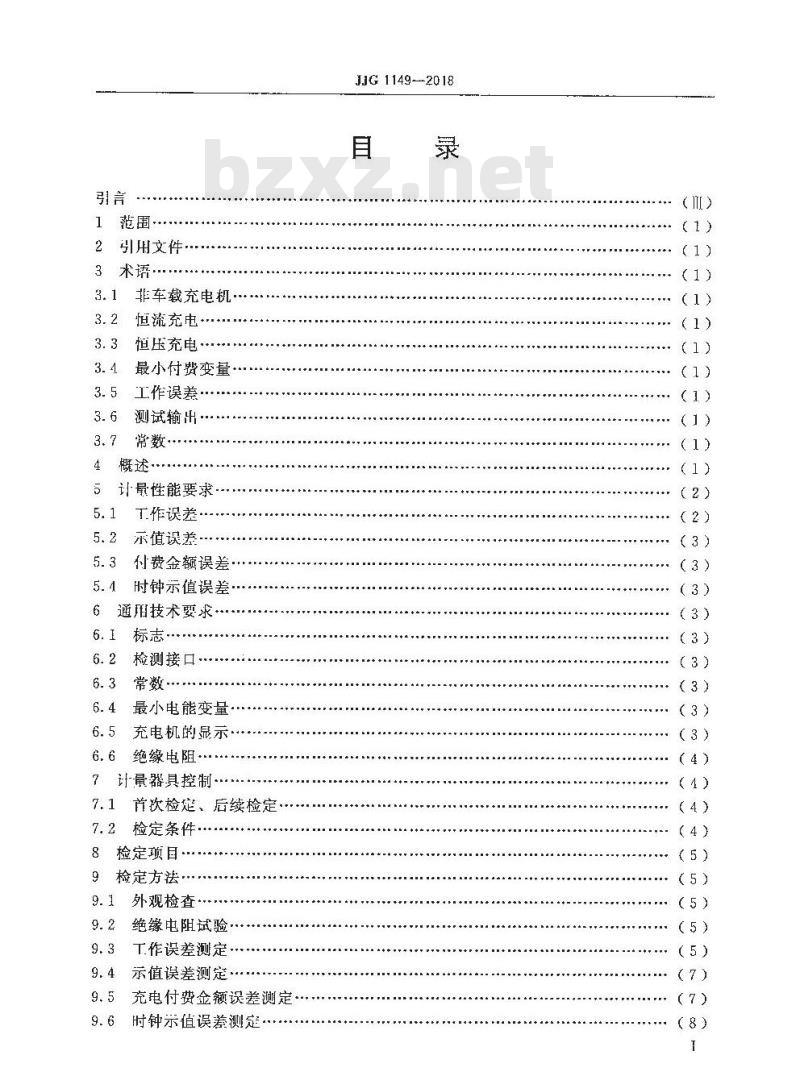

1黏围·
2引用文件…
3术语
3.1非车载充电机·
3.2恒流充电
3.3恒压充电·
最小付费变量
3.5工作误差·
3.6测试输出.
常数·
概述·
5计量性能要求
工作误差·
5.2示值误差·
5.3付费金额误差
5.4时钟示值误差
6通用技术要求
6.1标志
6.2检测接口
6.4最小电能变量
6.5充电机的显示·.
6.6绝缘电阻
7计量器具控制.
7.1首次检延、后续检定
7.2检定条件
8检定项目．
9检定方法…
9.1外观检查
9.2绝缘电阻试验
9.3工作误差测定
9.4示值误差测定
充电付费金额误差测定
时钟示值误差测定·
JJG 1149--2018
（2）
（3）
（3）
（4）
（4）
（5）
（5）
（5）
（5）
TTKAONTKAca

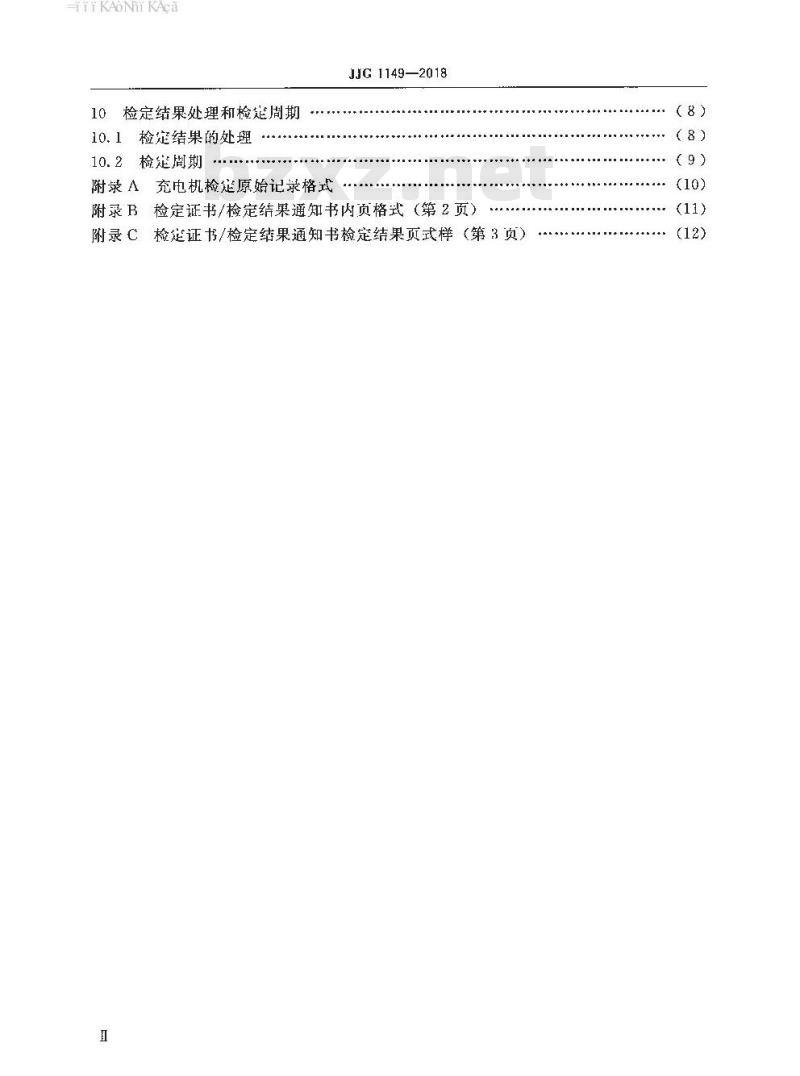

10检定结果处理和检楚周期
10.1检定结果的处理
10.2检周期
附录A充电机检定原始记录格式
JJG1149—2018
附录B检定证书/检定结果通知书内页格式（第2页）附录C检证书/检定结果通知书检定结果页式样（第3贞）I
rKAoNrKAca
JJG1149-2018
本规程依据JJF1002一2010《国家计最检定规程编写规则》编制。本规程参照JJG842:-2017《电子式直流电能表》及NB/T33001—2010《电动汽车非车载传导式充电机技术条件》等国家计量检定规程和标准制定。本规程为首次发布。
YKAONT KAca
YKAONIKAca
1范围
JJG 1149--2018
电动汽车非车载充电机检定规程本规程适用于电动汽车非车载充电机（以下简称充电机）首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件：
JJG842-·2017电了式直流电能表NB/T33001一2010电动汽车非车载传导式充电机技术条件凡是注口期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引川文件，其最新版本（包括所有的修改单）适用于本规程。3术语
下列术语和楚义适用于本文件。3.1非车载充电机off-board charger固定安装在地面，将电网交流电能转换为直流电能，采用传导方式为电动汽车动力蓄电池充电的专用装置。
3.2恒流充电constant currcnt charging充电电压在工作范围内，以一个受控的恒定电流给蓄电池进行充电的方式。3.3恒压充电constantvoltagecharging充电电流在工作范国内，以一个受控的恒定电压给蓄电池进行充电的方式。3.4最小付费变量minimumpayvariable单价与最小电能变量的乘积。
3.5工作误差operating error
充电机在现场运行条件下的直流电能测量误差。3.6测试输出test output
用于测试充电机，提供脉冲，或者提供和充电机所测量直流电能相对应脉冲的装置。
3.7 常数 constant
表示充电机记录的直流电能与相应的测试输出数值问关系的数值。4概述
充电机是将电网交流电能转换为直流电能，采用传导方式为电动汽车动力电池充电的专用装置。充电机的基本构成包括：整流斩波控制单元、采集交互终端、计量模块，传导充电用连接装置等，其原理结构见图1。1
KAONKAca
数据交互
交流电源
5计量性能要求
5. 1L作误差
挖制信份
整疏斩波
控制单元
JJG1149—2018
充电机
采集交互然端
氯据借品
计盘模块
通信单元
计量年元
传导充电用
连接装置
图1充电机工作原理结构框图
充电机的工作误差用相对误差表示，在规定的现场条件下，充电机的工作误差限应满足表1的规定。充电机直流电能计量平均温度系数的取值见表2。表1充电机的工作误差限
充电机准确度等级
输电压*
输出电流h
T作误差限/%
注：\Umin和Umx分别是充电机额定输出电压范围下限和上限。bImin
最小它流；Imx
最大危流。
特殊环境温度下（20℃≤T—10℃或十40℃CT≤-+50C）考虑环境竭度变化影响，工作误差限加上修正值e：
e=CXIAT[
式中：
充电机直流电能计量平均温度系数，%/K；AT
坏境温度偏离值，高温时取当前环境温度与10C的差值，低温时取当前环境温度与--10 ℃的差值,
环境温度应分别在被测充电机的2个正交裁面进行测量，并使温度计贴近被测充电机的非出风口位置。取被测充电机不同位置温度溅量值的乎均值作为环境温度值。通常情况下应做前后左右4个表面。如充电机安装在墙面上，其背面可以不做该测量。2
输出电压U
UinUsUe
5.2示值误差
JJG 1149-2018
表2充电机直流电能计量平均温度系数输山电流
充电机准确度等级
平均温度系数（%/K)
充电机显示的充电电能量的测量误差，用相对误差表示。在7.2.1规定的检定条件下，示值误差做满足表1的规定。5.3付费金额误差
充电机显示的付费金额与根据单价和充电机充电电量示值计算的应付金额之差的绝对值不应超过最小付费变量。
5.4时钟示值误差
充电机的时间应准确。对具有分时计费功能的充电机，首次检延时，充电机的时示值误差应不超过5s；后续检定时，应不超过3min。6
通用技术要求
6.1标志
铭牌上应有下列标惠：
-名称和型号；
-制造厂名；
一产品所依据的标：
编号和制造年份；
一最大电压、最小电压、最小电流和最大电流；带数；
-推确度等级；
一计量单位（计量单位可在显示器中显示）。6.2检测接口
充电机供检定使用的测试输出接口和通信接口的技术指标应符合相关标准要求。6.3常数
充电机应具有供测量误差的脉冲输，应与铭牌标志的常数一致。6.4最小电能变量
最小电能变量应为0.001kWh。
6.5充电机的显示
充电机应能显示充电电能量、单价及付费金额，电能量显示位数应不少了6位（至少含3位小数），付费金额含有2位小数。对具有分时计费功能的充电机，当前时刻显示分辨力至少 1s。
6.6绝缘电阻
J.JG 1149.---2018
在供电设备非电气连接的各带电回路之问、各独立带电回路与地（金属外克）之间按表3规定施加直流电压，绝缘电阻证不小于10MQ。表 3绝缘试验的试验电压
60 VU≤300 V
300 VU,≤700 V
700 V注：1为充电机正常工作时的最大输出电压。7计量器具控制
7.1首次检定、后续检定
绝缘电阻测试仪器的电压/V
首次检定是对未被检定过的充电机进行的检楚；后续检定是在首次检定后的任何一种检定，修理后的充电机须按首次检定进行。7.2检定条件
检定条件
检定充电机时，应满足下列条件：a)
检定条件及其允许偏差不超过表4规定。检定充电机时，应无明显的冲击负荷，充电机封印完整，工作场所不存在影响检楚的无法清除的障碍物，不存在明显的安全隐患。表4检定条件及其允许偏差
环境温度
相对湿度
大气压力
电压纹波系数（有效值）
输出电压允许偏差
输出电流允许偏差
7.2.2计量标器及主要配套设备
7.2.2.1检楚装置及负载
-10 ℃~ +40 ℃
63 kPa~-106 kPa
扩展条件为—20℃～+50℃
海 4 000 m及以下
检定装置的性能和技术指标应符合JJG842一2017的相关要求。负载可采用电动汽车、动力电池组、直流电子负载或电阻负载。如果采用直流电子负载或电阻负载作为功率负载，其阻抗和功率应能调节。4
7.2.2.2温度计
JJG 1149--2018
测量范围满足--25℃～十55℃，分度值不大于0.2℃，温度测量最大允许误差不超过士0.3℃。
7.2.2.3标准时钟测试仪
用于检定充电机时钟的标准时钟测试仪，时钟示值误差应优汀1S。检定项目
充电机检项见表5。
表5充电机检定项目
检定项目bzxZ.net
外观检查
绝缘电阻试验
作误差
示值误差
付费金额误差
时钟示值误差
首次检定
注：“--”表示应检项目，“二”表示可不检项目。检定方法
外观检查
后续检定
充电机的外观除符合6.1和6.2的要求外，还应检查以下项目：a)
标志是否完全，字迹是否清楚；是否有明显的破损；
有没有防止非授权人输人数据或操作的措施：显示位数是否符合规定；
基本功能是否正常。
9.2绝缘电阻试验
便用中检查
进行充电机的绝缘电阻试验时，绝缘电阻表的电压应施加到在工作中不连接的线路之间，待读数稳定后再读取绝缘电阻表上的指示值。试验电压按表3选，测量结果应符合6.6的要求。
9.3工作误差测定
9.3.1试验负载点的选择
测定充电机工作误差时通常按表6中选择负载点。根据需要，允许增加误差测量点。
