【行业标准】 高压相对介损及电容测试仪

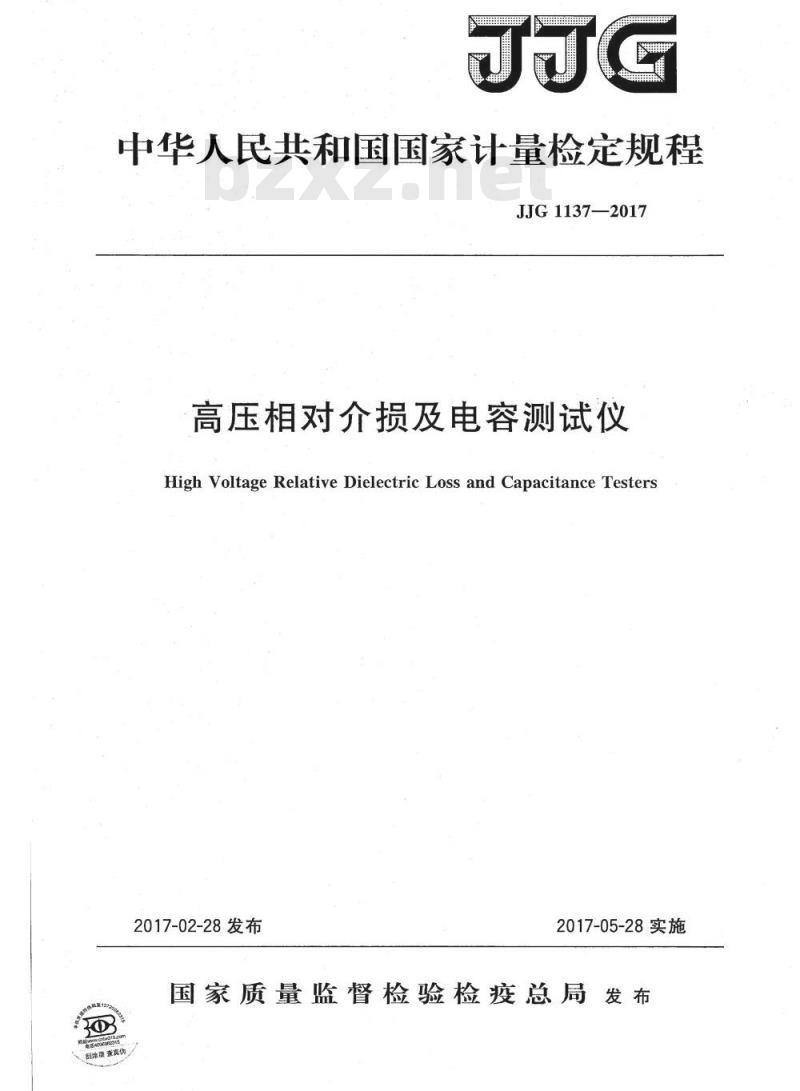

中华人民共和国国家计量检定规程JJG1137—2017
高压相对介损及电容测试仪
High Voltage Relative Dielectric Loss and Capacitance Testers2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布JJG1137—2017

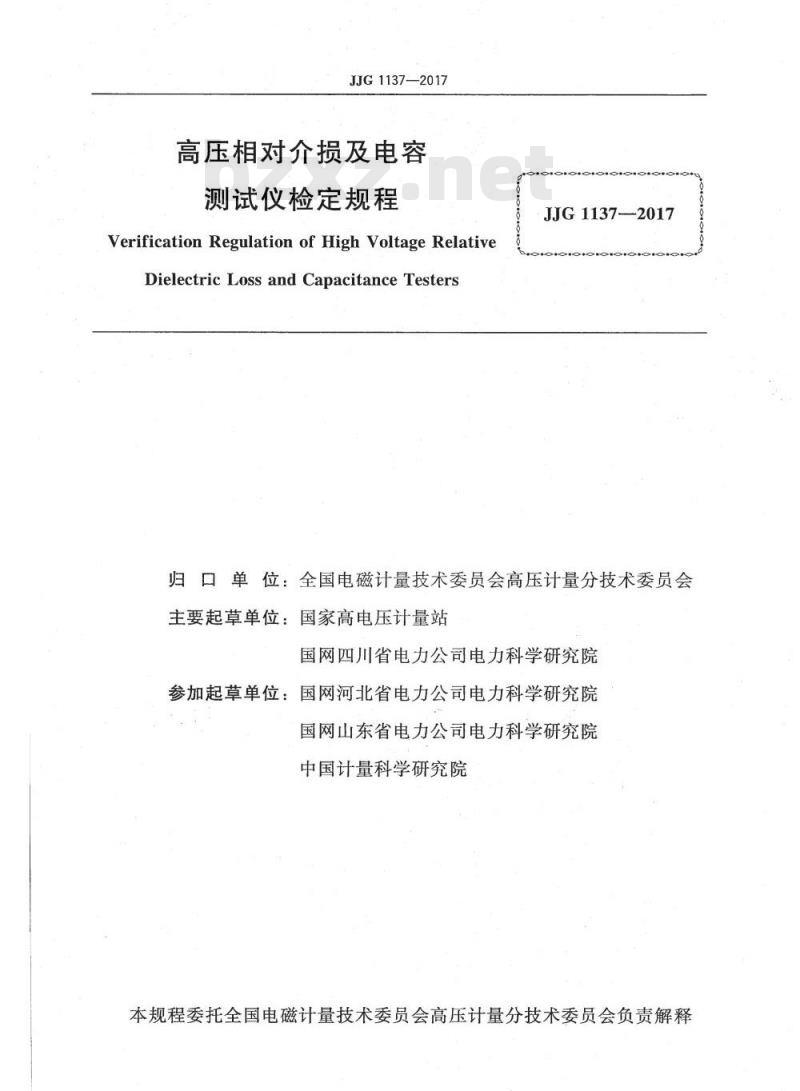

高压相对介损及电容
测试仪检定规程
VerificationRegulation of HighVoltageRelativeDielectricLoss andCapacitanceTestersJJG1137-2017
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站国网四川省电力公司电力科学研究院参加起草单位：国网河北省电力公司电力科学研究院国网山东省电力公司电力科学研究院中国计量科学研究院

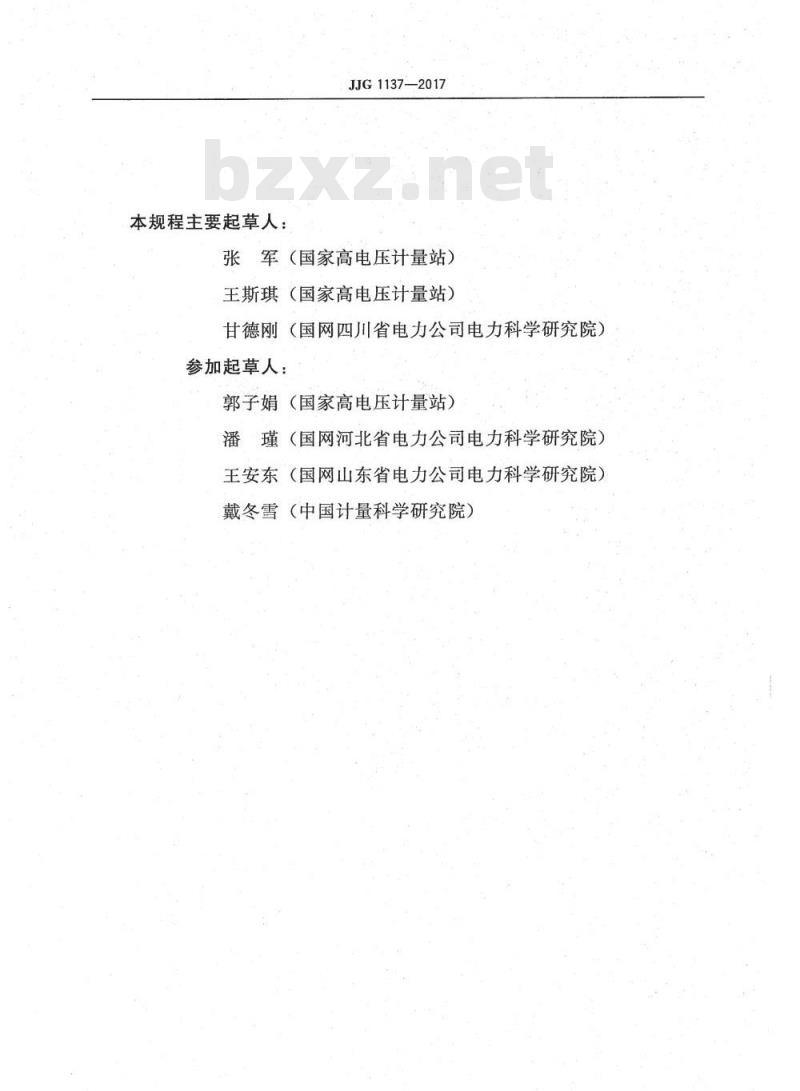

本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释本规程主要起草人：
JJG1137-2017
张军（国家高电压计量站）
王斯琪 （国家高电压计量站）
甘德刚（国网四川省电力公司电力科学研究院）参加起草人：
郭子娟（国家高电压计量站）
潘瑾（国网河北省电力公司电力科学研究院）王安东（国网山东省电力公司电力科学研究院）戴冬雪（中国计量科学研究院）TKAoNiKAca

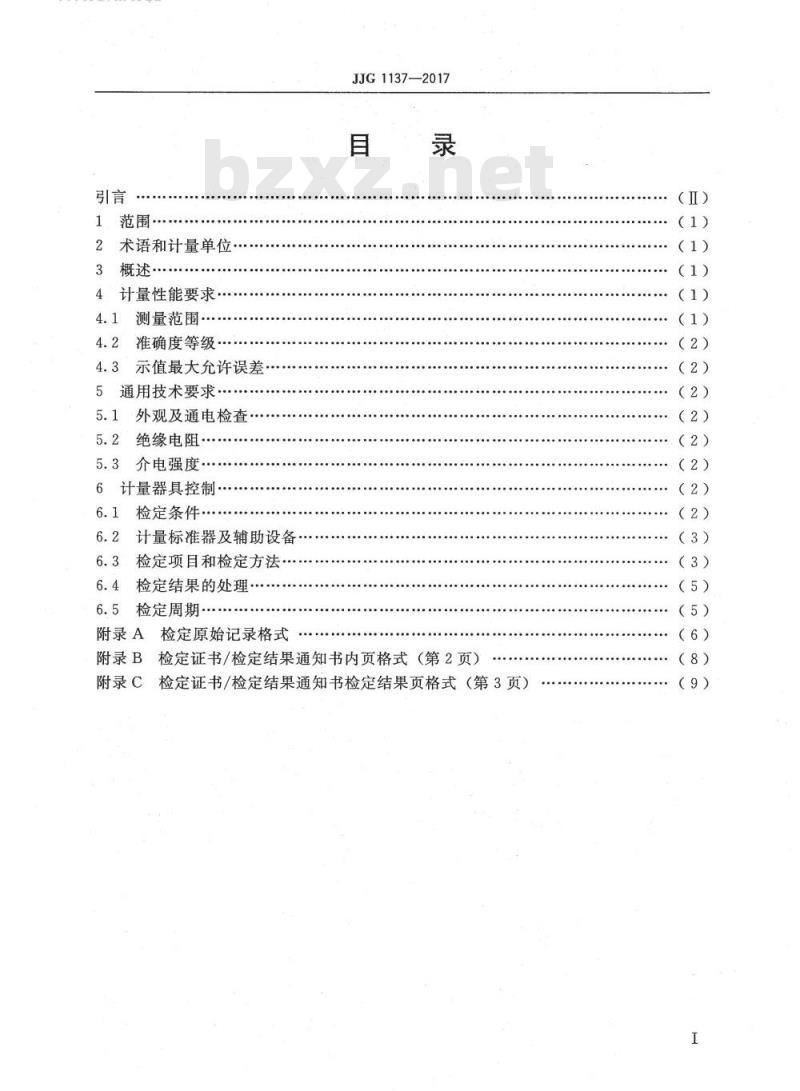

2术语和计量单位
3概述
4计量性能要求
4.1测量范围
4.2准确度等级
4.3示值最大允许误差：
5通用技术要求
5.1外观及通电检查
5.2绝缘电阻
5.3介电强度
6计量器具控制..
6.1检定条件..
6.2计量标准器及辅助设备
6.3检定项目和检定方法
6.4检定结果的处理
6.5检定周期
附录A
检定原始记录格式
JJG1137—2017
附录B检定证书/检定结果通知书内页格式（第2页）附录C检定证书/检定结果通知书检定结果页格式（第3页）()
iKAoNiiKAca
JJG11372017

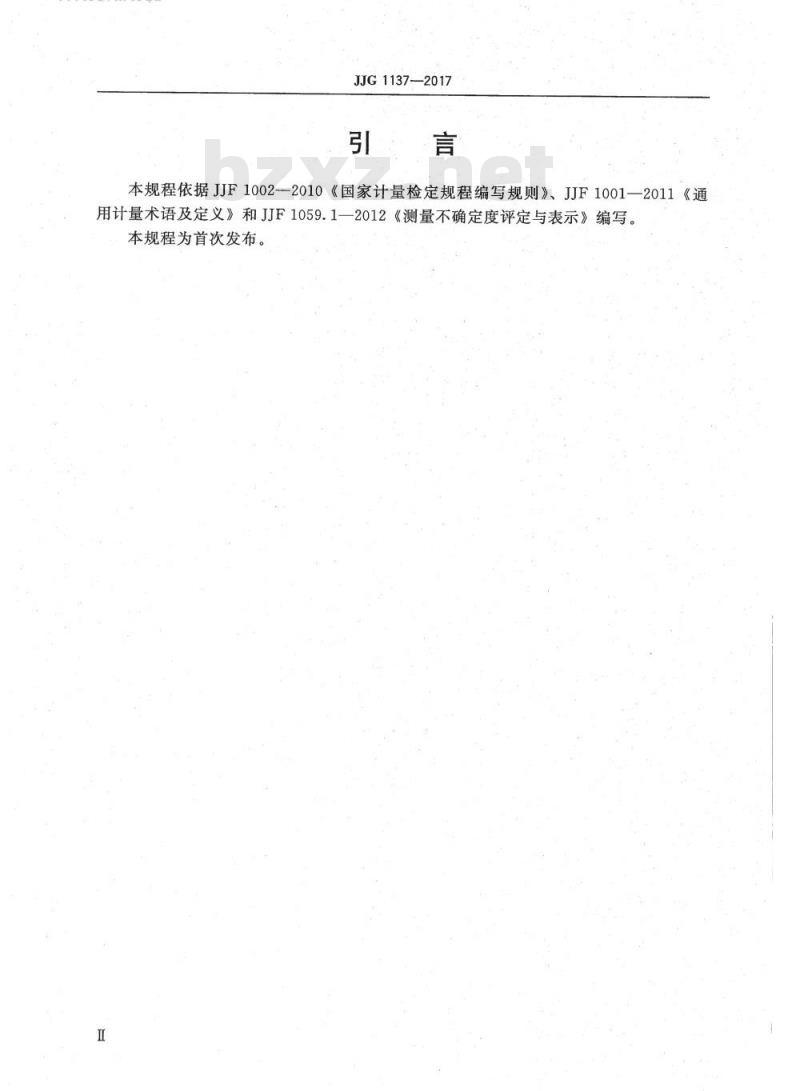

本规程依据JJF1002--2010《国家计量检定规程编写规则》、JJF1001—2011《通用计量术语及定义》和JF1059.1—2012《测量不确定度评定与表示》编写。本规程为首次发布。
HiKAoNiKAca
1范围
JJG1137—2017
高压相对介损及电容测试仪检定规程本规程适用于各类高压相对介损及电容测试仪的首次检定、后续检定和使用中的检查。
本规程不适于各种高压介质损耗测试仪或其他具有内置式高压试验电源的介质损耗测试仪的检定。
2术语和计量单位
下列术语和定义适用于本规程。2.1相对介质损耗relativedielectricloss同相运行状态的两台容性设备间介质损耗因数的差值。3概述
高压相对介损及电容测试仪（以下简称测试仪）是电力行业/系统状态检修工作中用于测量容性设备绝缘状态的带电测量仪器。测试仪主要由两路电流取样单元和便携式主机组成。测量原理见图1。母线
图1相对介损测量示意图
Cx一被试设备；Cn—参考设备；Ix一被试设备电流信号；In—参考设备电流信号对于处于同相运行状态的两台容性设备Cx和Cn，测试仪通过同时测量流过Cx和C的工频电流Ix和In的相位关系和幅值，计算电流基波信号的相位差值和幅值比值，从而获得Cx和C之间的相对介质损耗值和电容量比值。4计量性能要求
4.1测量范围
工频电流测量范围：1mA~1A；
TiKAoNiKAca
JJG1137—2017
电容比值测量范围：0.1~1000；-相对介质损耗测量范围：一10%～10%。4.2准确度等级
测试仪电流示值准确度等级可分为0.5级、1级和2级，测试仪电容比值和相对介损准确度等级可分为1级、2级和5级。4.3示值最大允许误差
测试仪的示值最大允许误差采用绝对误差表示，如公式（1）。△=±(a%xx+b%xm）
式中：
X——被检测试仪的读数值（显示值）；X——被检测试仪的量程；
a——与读数有关的误差系数；
一与满度值有关的误差系数，
a，b数值由生产厂家给出，其中b应不大于a/4，且a十6之和应不大于准确度等级对应的数值。
5通用技术要求
5.1外观及通电检查
5.1.1外观检查
测试仪外观应完好，有专用的接地端钮，且有明显的接地标志。测试仪面板、机壳或铭牌上应明确标明产品名称、型号规格、测量范围、准确度等级、制造厂名称、出厂日期、出厂编号、制造标准等信息。5.1.2通电检查
测试仪通电后显示屏、各功能开关、按钮和指示灯应能正常工作。5.2绝缘电阻
对于采用交流220V供电的测试仪，电源部分和机壳之间的绝缘电阻应不小于20MQ。
5.3介电强度
对于采用交流220V供电的测试仪，主机电源部分和机壳之间应能承受工频2kV电压，历时1min，无飞弧和击穿现象。6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。6.1、检定条件
测试仪的检定条件应满足以下要求：环境温度：（20士5）℃；
-相对湿度：30%~80%；
电源频率：（50士0.5）Hz；
TiTKAoNiKAca
电源电压：（220士11）V；
JJG1137—2017
电源波形畸变率：不大于5%。
6.2计量标准器及辅助设备
6.2.1测试仪标准装置
计量标准装置的工作电流及相对介质损耗范围应能覆盖测试仪量程；各参量引人测量扩展不确定度（k一2）应不超过被检测试仪最大允许误差绝对值的1/36.2.2辅助设备
6.2.2.1绝缘电阻测试仪
准确度等级不低于10级、额定电压1kV。6.2.2.2耐电压测试仪
准确度等级不低于5级、输出电压不低于2kV。6.3检定项目和检定方法
6.3.1检定项目
检定项目见表1。
表1检定项目
检定项目
外观及通电检查
绝缘电阻?
工频耐压?bzxz.net
电流示值误差?
电容比值（电容值）示值误差
损耗因数差值误差
首次检定
后续检定
1符号“十”表示需要检定，符号“一”表示不需检定；2Φ表示适用时。
6.3.2检定方法
6.3.2.1外观及通电检查
采用目测法进行外观及通电检查，结果应满足5.1的要求。6.3.2.2绝缘电阻
使用中检查
使用绝缘电阻表测量被检测试仪电源输入端与机壳之间的绝缘电阻，试验电压1kV，结果应满足5.2的要求。
6.3.2.3介电强度
使用耐电压测试仪在被检测试仪的电源输入端与外壳之间，施加电压2kV，历时1min，结果应满足5.3的要求，
6.3.2.4电流示值误差
按图2接线，电流值按量程范围均匀选取不少于10个测量点，按（2）式计算误差，3
iKAoNiKAca
JJG1137—2017
高压相对介损及电容测试仪
标准装置
图2示值误差试验接线图
结果应满足4.3的要求。
8,=IxI。
式中：
8：—测试仪电流示值误差；
Ix——测试仪电流显示值；
检测仪
I。一一高压相对介损及电容测试仪标准装置输出电流参考值。6.3.2.5电容比值示值误差
按图2接线，电容比值按量程范围均匀选取不少于10个测量点，用户也可根据现场实际测量范围选择测量点，按式（3）计算误差，结果应满足4.3的要求。8x=Xx-X,
式中：
x——测试仪电容比值示值误差；Xx—测试仪电容比值显示值；
一标准装置电容比值参考值。
6.3.2.6损耗因数差值误差
按图2接线，改变标准装置的不同损耗点，在测试仪测量范围内按均匀分布的原则选取不少于10个点的损耗值进行试验，用户也可根据现场实际测量范围选择测量点，按式（4）计算误差，结果应满足4.3的要求。Op=Dx-D
式中：
8p——测试仪损耗因数示值误差：Dx
一测试仪损耗因数显示值：
一标准装置损耗参考值。
TKAoNiKAca
6.4检定结果的处理
JJG1137—2017
6.4.1检定数据应按附录A规定的格式填写原始记录。6.4.2对各检定点测得的数据值按被检测试仪准确度等级的1/10进行修约，判断被检点误差是否合格，以修约后的数据为准。6.4.3经检定合格，则按附录B和附录C.1规定的格式出具检定证书；经检定不合格，则按附录B和附录C.2规定的格式出具检定结果通知书，并注明不合格项目。6.4.4使用中的测试仪检定结果不合格，能降级使用的，可根据用户要求出具相应等级检定证书。
6.4.5检定证书中应给出实测数据和最大允许误差。6.5检定周期
测试仪的检定周期应不超过1年。5
附录A
送检单位
器具名称
制造单位
准确度等级
JJG1137—2017
检定原始记录格式
高压相对介损及电容测试仪检定原始记录基本信息
型号规格
出厂编号
证书编号
检定时依据的标准：JJG1137—2017《高压相对介损及电容测试仪检定规程》检定使用的计量标准器具
标准器具名称
制造厂商
出厂编号
测量范围
准确度等级
证书号及有效期限
环境条件
外观及通电检查
二、绝缘电阻测量
电源部分对机壳
三、介电强度
试验电压
试验时间
高压相对介损及电容测试仪标准装置检定环境条件
检定项目
结论：
相对湿度
结论：
四、基本误差
检定员：
JJG1137—2017
高压相对介损及电容测试仪检定原始记录（续）电流示值误差
标准值
电容比值（电容值）示值误差
标准值
相对介损示值误差
标准值
检定结论及说明
核验员：
第页共页
检定日期：
