JJG 1139-2017 计量用低压电流互感器自动化检定系统 JJG1139-2017

标准内容标准内容

部分标准内容:

JJG

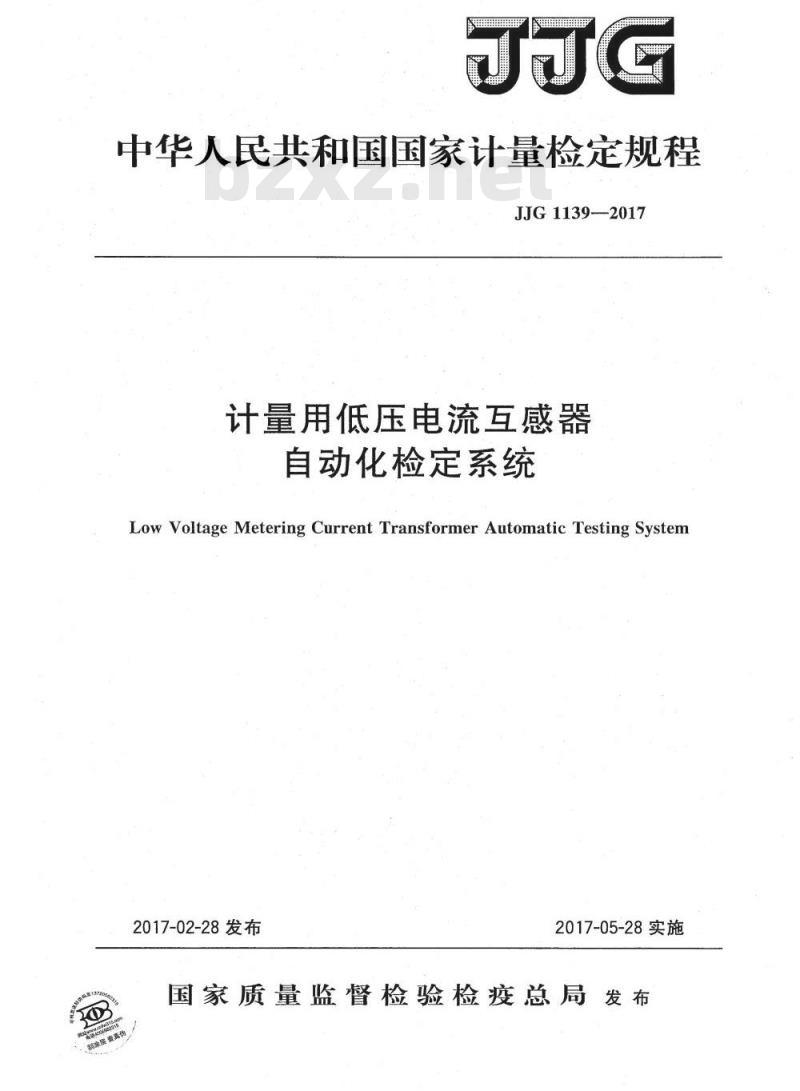

中华人民共和国国家计量检定规程JJG1139-2017
计量用低压电流互感器
自动化检定系统
Low Voltage Metering Current Transformer Automatic Testing System2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布JJG1139—2017

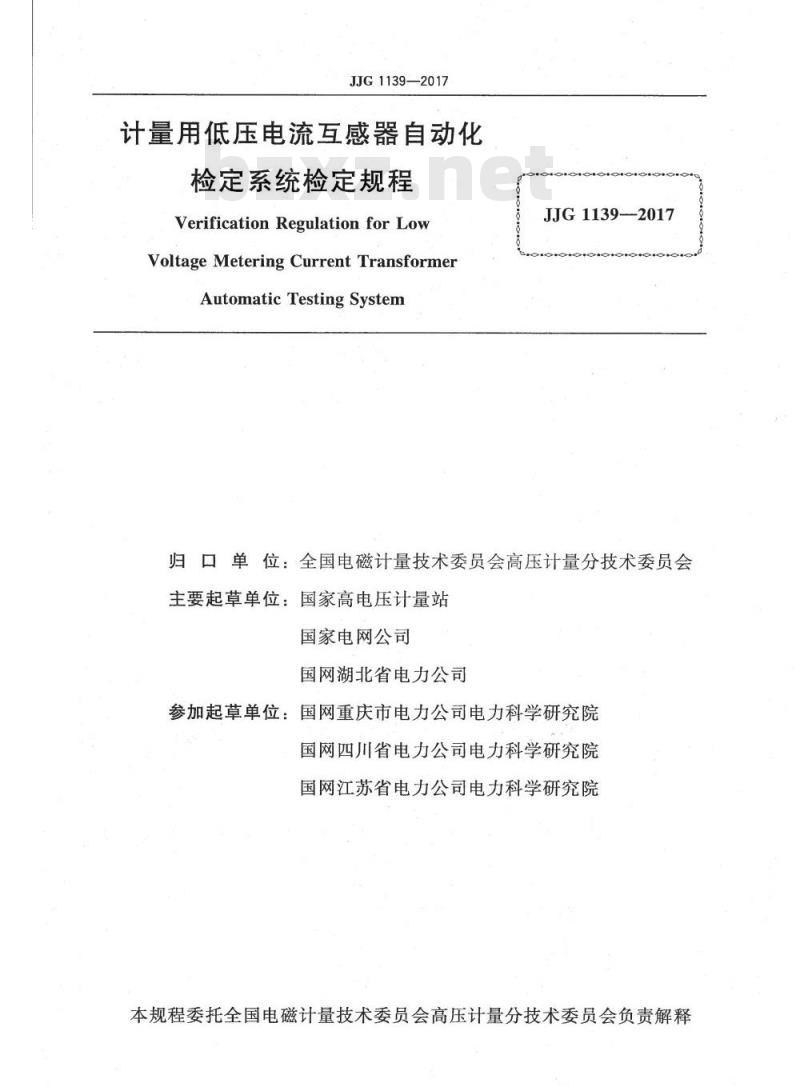

计量用低压电流互感器自动化
检定系统检定规程
Verification Regulation forLowVoltage Metering Current TransformerAutomatic Testing System
JJG1139-2017
归口单位:全国电磁计量技术委员会高压计量分技术委员会主要起草单位:国家高电压计量站国家电网公司
国网湖北省电力公司

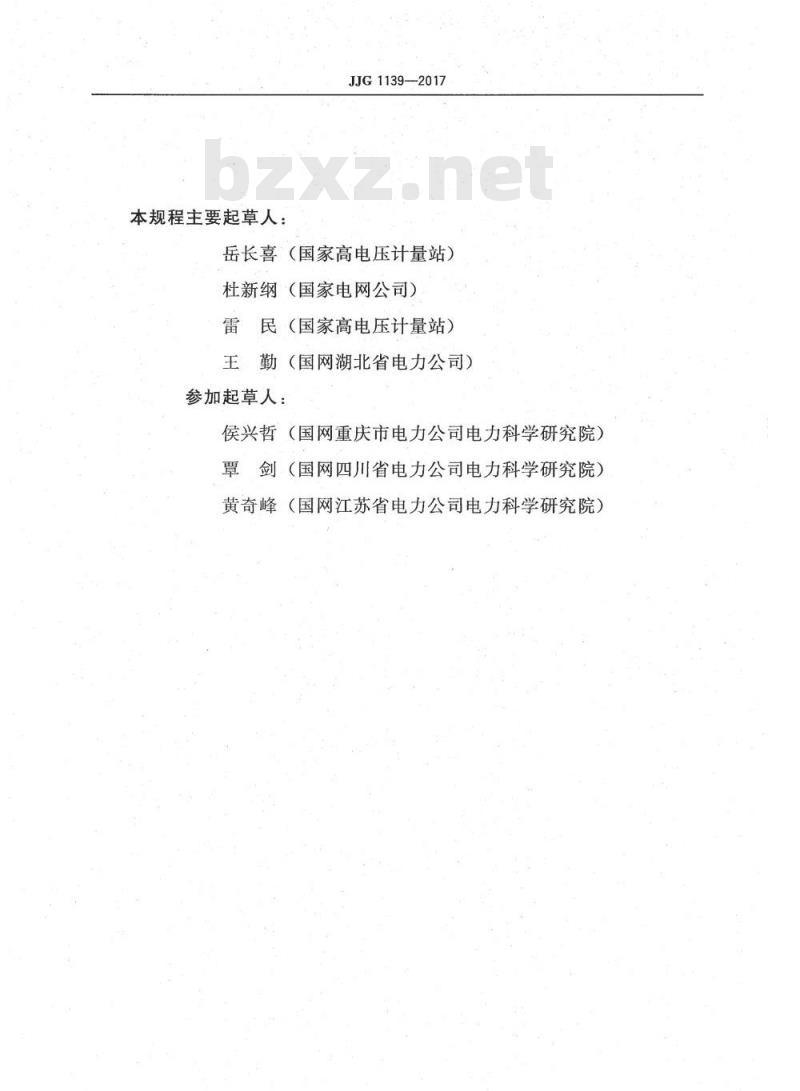

参加起草单位:国网重庆市电力公司电力科学研究院国网四川省电力公司电力科学研究院国网江苏省电力公司电力科学研究院本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释本规程主要起草人:
JJG1139—2017
岳长喜(国家高电压计量站)
杜新纲(国家电网公司)
民(国家高电压计量站)
王:勤(国网湖北省电力公司)参加起草人:
侯兴哲(国网重庆市电力公司电力科学研究院)覃剑(国网四川省电力公司电力科学研究院)黄奇峰(国网江苏省电力公司电力科学研究院)iTKAONiKAca

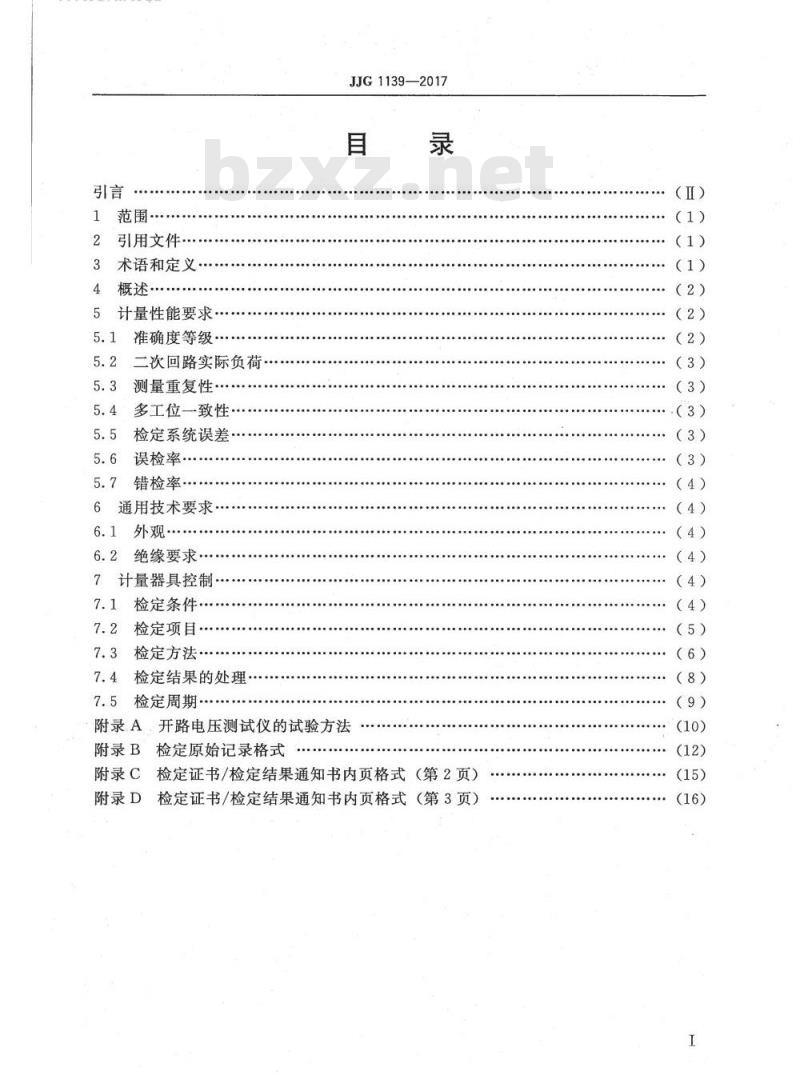

引用文件·
3术语和定义·
计量性能要求
5.1准确度等级
5.2二次回路实际负荷
测量重复性
多工位一致性·
5.5检定系统误差
5.6误检率
错检率·
6通用技术要求
6.1外观·
6.2绝缘要求
7计量器具控制
7.1检定条件
7.2检定项目…
检定方法·
检定结果的处理
7.5检定周期.
JJG1139—2017
附录A,开路电压测试仪的试验方法附录B
检定原始记录格式
附录C
检定证书/检定结果通知书内页格式(第2页)附录D检定证书/检定结果通知书内页格式(第3页)(I)
(1)
(1)
(1)
(2)
(2)
(2)
(3)
(3)
(3)
(3)
(3)
(4)
(4)
(4)
(4)
(4)
(4)
(5)
(6)
(8)
(9)
(10)
(12)
(15)
(16)
TiKAoNiKAca
JJG1139—2017

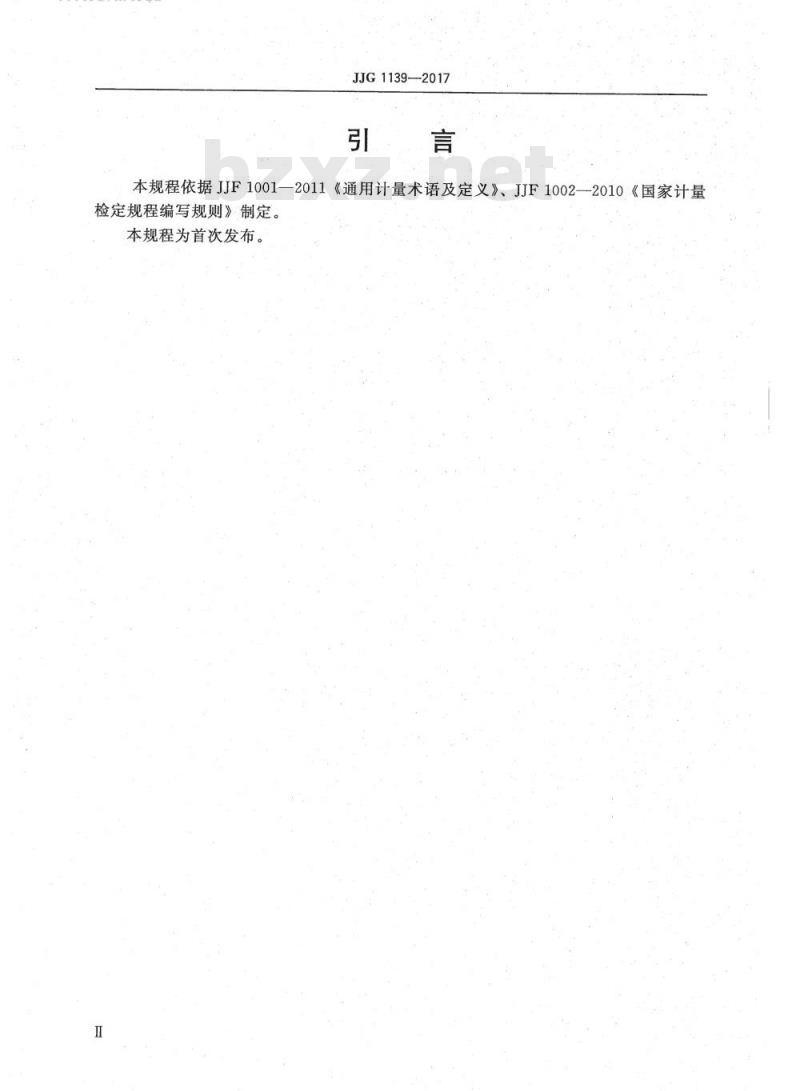

本规程依据JJF1001—2011《通用计量术语及定义》、JJF1002—2010《国家计量检定规程编写规则》制定。
本规程为首次发布。
TiiKAoNiKAca
1范围
JJG1139—2017
计量用低压电流互感器
自动化检定系统检定规程
本规程适用于额定电压0.4kV及以下、额定电流1500A及以下计量用低压电流互感器自动化检定系统(以下简称“检定系统”)的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件:
JJG169互感器校验仪
JJG313测量用电流互感器
JJG795耐电压测试仪
JJG1005电子式绝缘电阻表
JJG1021
电力互感器
JJF1264互感器负荷箱校准规范
凡是注日期的引用文件,仅注日期的版本适用于本规程;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规程。3术语和定义
3.1计量用低压电流互感器lowvoltagemeteringcurrenttransformer安装在0.4kV及以下低压电力线路上作计量用途的电流互感器。3.2全自动互感器检定装置automatictransformertestingdevice集成标准电流互感器、互感器校验仪、负荷箱、绝缘电阻表、耐压测试仪、开路电压测试仪等仪器设备的互感器检定装置,能够按照检定规程的要求自动完成低压电流互感器的检定操作。
3.3计量用低压电流互感器自动化检定系统lowvoltagemeteringcurrenttransformerautomatictesting system集成管理平台、自动传输设施和全自动互感器检定装置的智能化检定系统,能够完成互感器自动传输、自动检定、数据处理和全程监控。3.4误检率missratio
将合格试品检为不合格试品的数量占试品总数量的比例。3.5错检率wrongratio
将误差不合格试品检为合格试品的数量占试品总数量的比例。TTTKAONTKAca
JJG1139—2017
4概述
检定系统组成结构示意图如图1所示。其采用模块化设计,主要由检定系统管理平台、自动传输设施和全自动互感器检定装置组成。检定系统管理平台由检定系统管理软件、检定软件、控制软件等组成,接受生产调度平台下达的检测计划,对整个检定系统进行管理和控制,并将检定结果和装箱信息上报生产调度平台。自动传输设施由预处理、上料、输送、识别定位、分选贴标、下料、后处理等单元组成,完成互感器在检定过程的输送和定位。全自动互感器检定装置由绝缘电阻测量、工频耐压试验、二次绕组匝间绝缘强度试验、基本误差测量、磁饱和裕度测量等单元组成,按照检定规程的要求自动完成低压电流互感器的检定操作。动
一单元
输送单元
图1检定系统组成结构示意图
5计量性能要求
5.1准确度等级
检定系统的整体准确度为0.05S级,其内部使用的标准电流互感器和测量仪器应满足表1的要求。
表1准确度要求
准确度等级或
最大允许误差
测量范围
(10~1500)/5、(10~1500)/10.02S级及以上电流比例
标准电流互感器
TiKAoNiKAca
互感器校验仪
互感器负荷箱?
绝缘电阻表
耐电压测试仪
开路电压测试仪
比值差
相位差
百分表
功率因数
负荷值
直流电压
绝缘电阻
JJG1139—2017
表1(续)
测量范围
±(0.0001%~200.0%)
±(0.001~999.9)
1%~150%
0.8(感性)~1.0
输出电压(有效值)
击穿报警电流
输出电压持续时间
工频峰值电压
(1、2.5、5)VA
(2.5、3.75、5、10)VA
500V
0~500Ma
0~3kv
0~10mA
0~300s
0~3kv
准确度等级或
最大允许误差
1.5级
±3%bzxZ.net
+20%,-10%
±10%
±5%
±5%
±5%
±5%
①标准电流互感器在150%额定电流的误差限值为100%额定电流误差限值的1.5倍。②互感器负荷箱在150%额定电流时能够正常工作。③周围温度每变化10℃时,负荷的误差变化不超过士2%。电流负荷箱在电流百分数20%以下的附加误差限值为:电流百分数每变化5%,误差增加1%。5.2二次回路实际负荷
标准电流互感器实际二次负荷(含差值回路负荷)不应超过规定的上限与下限负荷范围;在额定电流下,被检电流互感器二次端子实际接人的电流负荷与额定负荷或额定下限负荷的差值不超过土10%。
5.3测量重复性
检定系统各工位的测量重复性不应超过JJG1021中0.2S级电流互感器误差限值的1/10。
5.4多工位一致性
同一只互感器在不同工位的测量结果,其最大值与最小值的误差不应超过JJG1021中0.2S级电流互感器误差限值的1/5。5.5检定系统误差
检定系统整体比值差和相位差的测量误差,不超过JJG1021规定的0.2S级电流互感器允许误差限值的1/4。
5.6误检率
检定系统的误检率应低于0.5%。3
YKAONTKAca
5.7错检率
检定系统的错检率为 0。
通用技术要求
6.1外观
JJG1139—2017
检定系统的外观及功能应满足以下要求:a)检定系统的面板、机壳或铭牌上应有以下标志:产品名称及型号、制造厂名称、出厂编号、制造日期、测量范围和准确度等级;b)各单元均应有标识明显的急停开关,在紧急情况下能够中断系统运行,各开关、按键、端钮、调节旋钮应有正确、字符清晰的标志;c)各单元均应有标识明显的接地端子,工作接地和保护接地应分开设置并有明显的标识;
d)标准电流互感器、互感器校验仪、互感器负荷箱、绝缘电阻表、耐电压测试仪等计量标准和测量仪器的铭牌标识应符合相应规程或规范的要求,其安装方式便于拆卸,易于开展定期检定;
e)系统上下料、输送、识别定位、分选贴标等单元工作正常,设备运转无异常声响。
6.2绝缘要求
6.2.1绝缘电阻
检定系统各单元输出电压、电流回路对外壳,输出电压回路对电流回路以及电源对外壳之间的绝缘电阻应大于5MQ。检定系统绝缘电阻测量回路对地绝缘电阻应大于300Mα(500V)。6.2.2耐受电压
升流器、试验变压器的输出回路与输入回路之间、试验回路中可触及的带电部件和外露的不带电金属部件之间以及各单元输出电压、电流回路对设备外壳之间在相对湿度不超过85%的条件下,应能承受2.5kV、历时1min的工频耐压试验,设备漏电流不超过5mA,并且无击穿、无损坏。工频耐压试验单元的高压输出端子对地耐受电压为4.5kV。7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。7.1'检定条件
7.1.1参比条件
检定系统的参比条件见表2。
表2参比条件
环境温度
20℃±5℃
相对湿度
≤85%
电源电压
380(1±5%)V
电源频率
50(1±1%)Hz
电源波形畸变系数
HiKAoNiKAca
7.1.2所使用的计量标准器
7.1.2.1标准电流互感器检定装置JJG1139—2017
用于检定自动化检定系统的标准电流互感器检定装置,由电流比例标准、误差测量装置和电流互感器负荷箱组成,应满足以下要求:a)电流比例标准、误差测量装置和电流互感器负荷箱均应符合JJG313的规定;b)电流比例标准的铁芯磁通密度在相当于额定电流和额定负荷状态下的1.5倍时,误差应不超过额定电流及额定负荷下误差限值的1.5倍。7.1.2.2互感器校验仪整体检定装置互感器校验仪整体检定装置用于对检定系统中的互感器校验仪进行检定,应满足JJG169的要求。
7.1.2.3负荷箱测试仪
负荷箱测试仪用于对检定系统中的电流互感器负荷箱进行测试,应满足JJF1264的要求。
7.1.2.4兆欧表检定装置
兆欧表检定装置用于对检定系统中的绝缘电阻表进行检定,应满足JJG1005的要求。
7.1.2.5耐电压测试仪检定装置
耐电压测试仪检定装置用于对检定系统中的耐电压测试仪进行检定,应满足JJG795的要求。
7.1.2.6二次负荷测试仪
二次负荷测试仪用于进行标准电流互感器和被检电流互感器实际二次负荷测量,其测量范围包含0.1Q~102,准确度不低于2级。7.1.2.7交流峰值高压表
交流峰值高压表用于检定电流互感器二次开路电压测试仪,其量程应大于3kV,准确度不低于1级。
7.1.2.8钳形电流表
钳形电流表用于测量一次回路实际电流,其量程大于1500A,测量误差不超过±3%。
7.1.2.9绝缘电阻表
工作电压500V,测量误差不超过士10%。7.1.2.10耐压测试仪
输出电压0~4.5kV,误差不超过士3%。7.2检定项目
检定系统的检定项目按表3规定。表3检定项目一览表
检定项目
外观检查
首次检定
后续检定
使用中检查
检定项目
绝缘试验
单元误差测量
二次回路实际负荷
重复性
一致性
系统误差测量
误检率
错检率
JJG1139—2017
表3(续)
首次检定
后续检定
注:表中符号“十”表示必检项目,符号“二”表示可不检项目。7.3检定方法
7.3.1外观检查
用目测法检查检定系统外观,应符合6.1的要求。7.3.2绝缘试验
7.3.2.1绝缘电阻
使用中检查
用满足7.1.2.9要求的绝缘电阻表,测量升流器和试验变压器的输出回路与输人回路之间、试验回路中可触及的带电部件和外露的不带电金属部件之间、绝缘电阻测量回路对地之间的绝缘电阻,测得的结果应满足6.2.1的要求。7.3.2.2耐受电压
用满足7.1.2.10要求的耐电压测试仪,对工频耐压试验单元的高压输出端子和地之间、升流器和试验变压器的输出回路与输人回路之间、试验回路中可触及的带电部件和外露的不带电金属部件之间,以及各单元输出电压、电流回路对设备外壳间进行工频耐压试验,结果应满足6.2.2的要求。7.3.3单元误差测量
7.3.3.1标准器检定/校准
a)检查标准电流互感器是否具备有效的检定证书,若具备则认为标准电流互感器符合要求,若不具备则依据JJG313对其进行检定,并依据JJG1021规定的方法进行试验检查标准电流互感器的磁饱和裕度;b)检查互感器校验仪是否具备有效的检定证书,若具备则认为互感器校验仪符合要求,若不具备则依据JJG169对其进行检定;c)检查互感器负荷箱是否具备有效的校准证书,若具备则认为互感器负荷箱符合要求,若不具备则依据JJF1264对其进行校准;d)检查绝缘电阻表是否具备有效的检定证书,若具备则认为绝缘电阻表符合要求,若不具备则依据JJG1005对绝缘电阻表进行检定;6
JJG1139—2017
e)检查耐电压测试仪是否具备有效的检定证书,若具备则认为耐压测试仪符合要求,若不具备则依据JJG795对耐压测试仪进行检定;f)检查开路电压测试仪是否具备有效的校准证书,若具备则认为开路电压测试仪符合要求,若不具备则依据附录A对开路电压测试仪进行校准。7.3.3.2绝缘电阻测量单元检定
a)将满足7.1.2.4要求的兆欧表检定装置接人检定系统绝缘电阻测量单元的某工位,其余工位接人计量用低压电流互感器试品,将兆欧表检定装置设定为500MQ,用软件控制本单元进行绝缘电阻试验,观察其是否能够按照要求完成试验,记录检定系统测量结果和兆欧表检定装置的标准值;b)对检定系统剩余的每个工位重复上述试验,直至所有工位都检定完毕;)求出各工位测量值与标准值的相对误差,其中各工位直流电压误差不超过(十20%,一10%),绝缘电阻测量误差不超过士10%。7.3.3.3工频耐压试验单元检定
a)在一组互感器正确定位接线的状态下,将满足7.1.2.10要求的耐电压测试仪检定装置接人本单元某一工位的高压输出端子和地之间,启动工频耐压试验流程,观察其是否能够按照要求完成试验,并在工控机屏幕上显示试验电压值和试验时间;b)对检定系统剩余的每个工位重复上述试验,直至所有工位都检定完毕;c)将检定系统工控机显示结果与耐电压测试仪检定装置测得的电压值和试验时间进行比较,其中输出电压的误差不超过士5%,电压持续时间的误差不超过士5%。7.3.3.4二次绕组匝间绝缘强度试验单元检定a)在一组互感器正确定位接线的状态下,一次回路接人满足7.1.2.8要求的钳形电流表,在二次端子接人满足7.1.2要求的交流峰值高压表,启动二次绕组匝间绝缘强度试验流程,观察其是否能够按照要求完成试验,并在工控机屏幕上显示一次电流值、二次感应电压值和试验时间;
b)对检定系统剩余的每个工位重复上述试验,直至所有工位都检定完毕;c)将检定系统工控机显示结果与交流峰值高压表的示值进行比较,两者之差应不超过士10%。
7.3.4二次回路实际负荷
二次回路实际负荷误差测量方法如下:a)用满足7.1.2.6要求的二次负荷测试仪测量标准电流互感器的实际二次负荷(含差值回路负荷),测量结果不应超过其规定的上限与下限负荷范围;b)用满足7.1.2.6要求的二次负荷测试仪依次测量每个工位被检电流互感器二次端子实际接人的电流负荷,检定系统工控机显示值与该测量结果的差值不超过土10%。7.3.5测量重复性
选择常用量限的母线式互感器和复匝式互感器分别进行重复性试验,方法如下:a)用软件控制本单元,测量一组0.2S级互感器在额定电流、额定负荷下的误差,重复试验10次,每次测量必须包含试品输送、定位、接线、测量和拆线的全过程;b)用贝塞尔公式计算实验标准偏差,所得结果即为本单元各个工位的测量重复性;7
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
