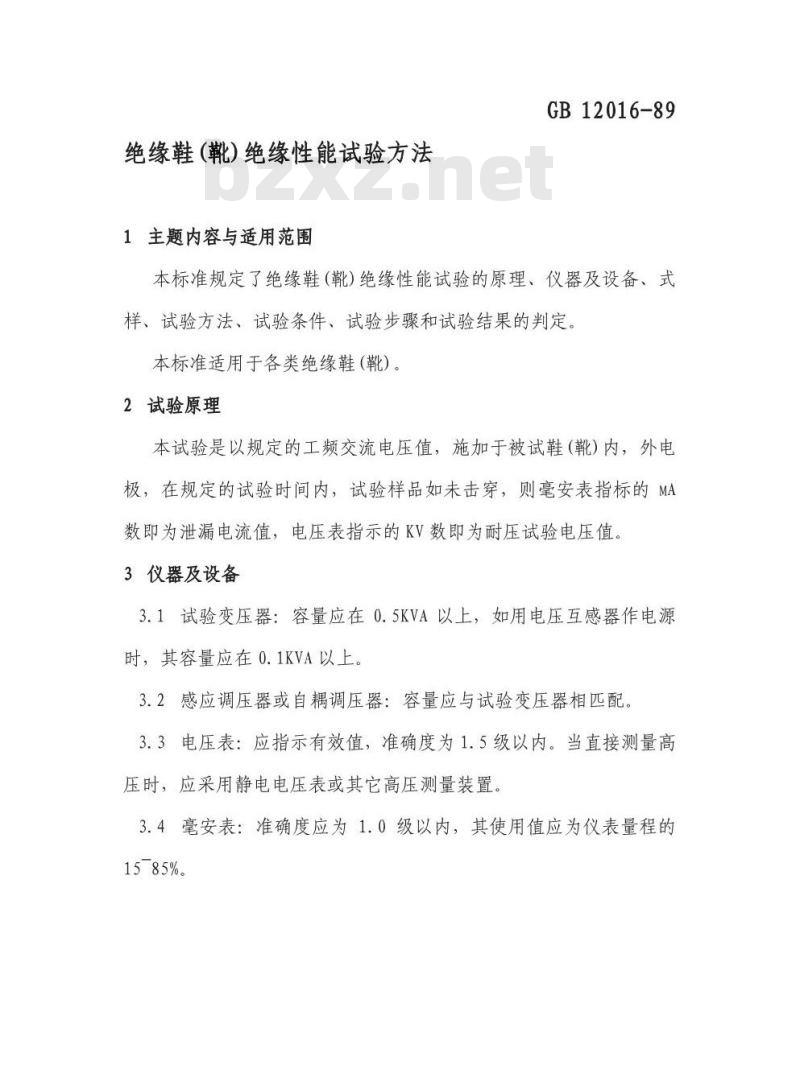

绝缘鞋(靴）绝缘性能试验方法
1主题内容与适用范围
GB12016-89
本标准规定了绝缘鞋（靴）绝缘性能试验的原理、仪器及设备、式样、试验方法、试验条件、试验步骤和试验结果的判定本标准适用于各类绝缘鞋（靴）。2试验原理
本试验是以规定的工频交流电压值，施加于被试鞋（靴）内，外电极，在规定的试验时间内，试验样品如未击穿，则毫安表指标的MA数即为泄漏电流值，电压表指示的KV数即为耐压试验电压值3仪器及设备
3.1试验变压器：容量应在0.5KVA以上，如用电压互感器作电源时，其容量应在0.1KVA以上。
3.2感应调压器或自耦调压器：容量应与试验变压器相匹配3.3电压表：应指示有效值，准确度为1.5级以内。当直接测量高压时，应采用静电电压表或其它高压测量装置。3.4毫安表：准确度应为1.0级以内，其使用值应为仪表量程的15785%。

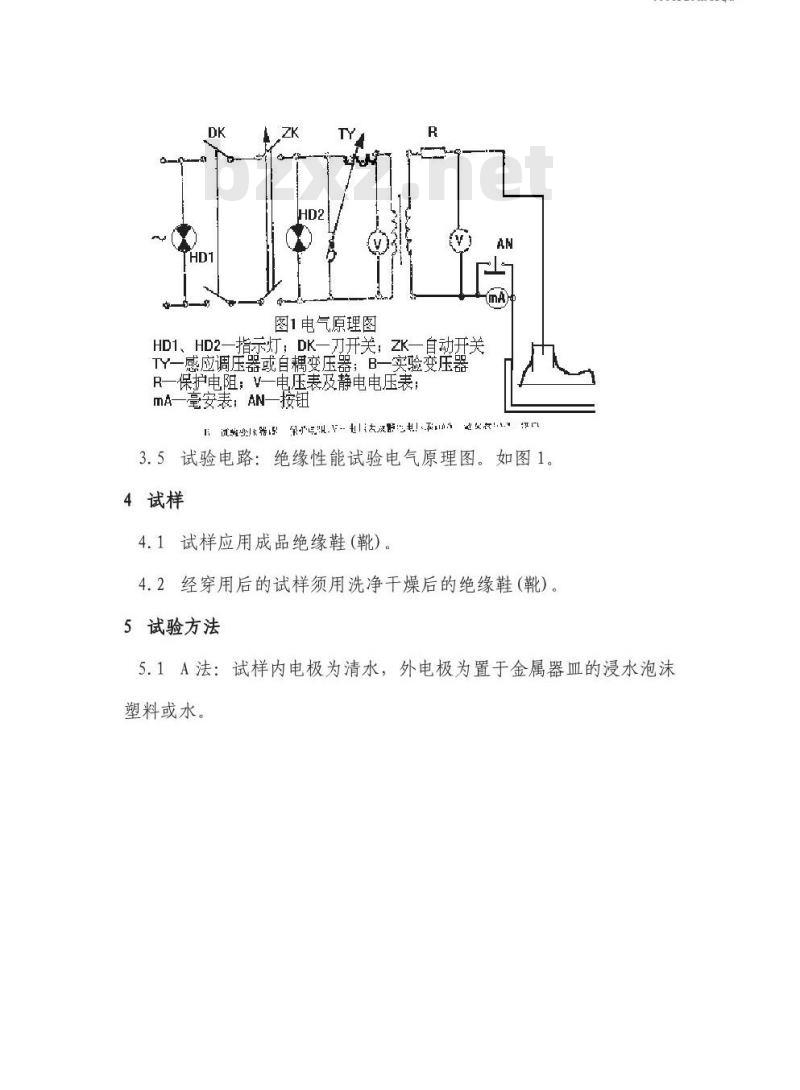

图1电气原理图
HD1、HD2—指示灯：DK一刀开关，ZK—自动开关TY一感应调压器或自耦变压器，-实验曼压器R一保护电随：V-电压裹发静电电压表：mA一毫安表；AN一按钮
3.5试验电路：绝缘性能试验电气原理图。如图1。4试样
4.1试样应用成品绝缘鞋（靴）。4.2经穿用后的试样须用洗净干燥后的绝缘鞋（靴）。5试验方法
HKNKAca
5.1A法：试样内电极为清水，外电极为置于金属器Ⅲ的浸水泡沫塑料或水。

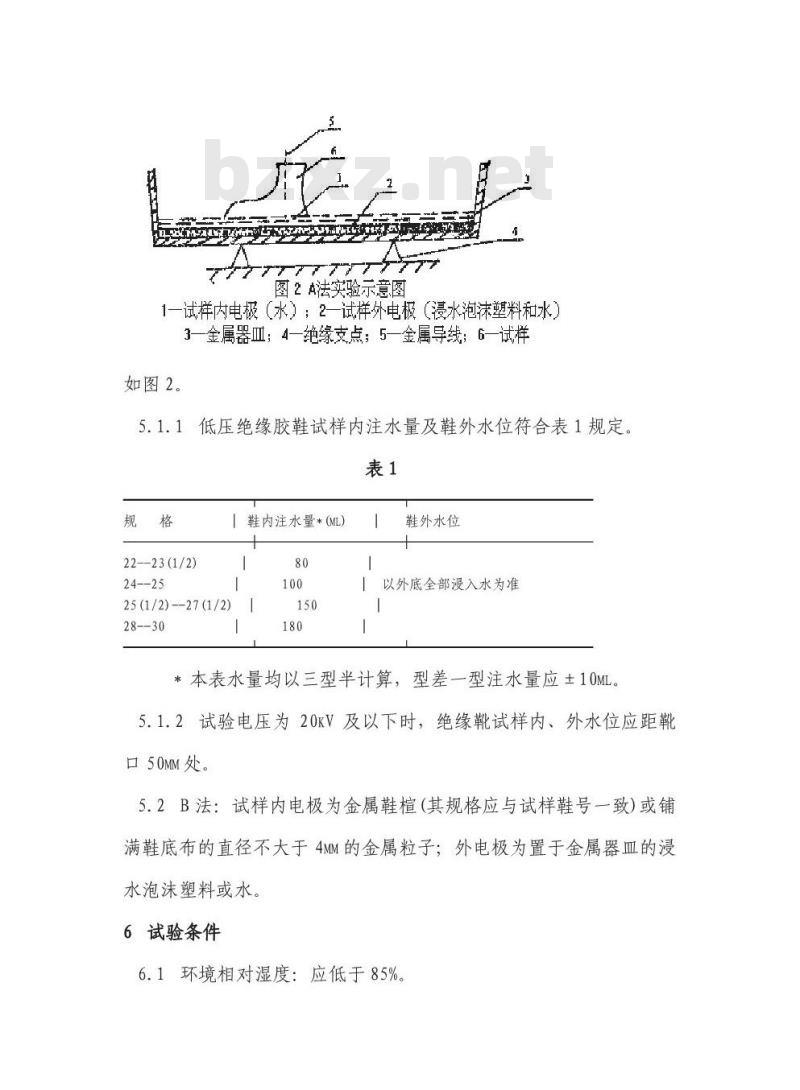

图2A法实验示意图
1一试样内电极（水）：2一试样外电极（浸水泡沫塑料和水）3—金属器血；4一绝缘支点：5一金属导线：6一试样如图2。
5.1.1低压绝缘胶鞋试样内注水量及鞋外水位符合表1规定表1
22--23(1/2)
24--25
【鞋内注水量*(ML）
25(1/2)—-27(1/2)
28--30
鞋外水位
以外底全部漫入水为准www.bzxz.net
*本表水量均以三型半计算，型差一型注水量应土10ML。5.1.2试验电压为20kV及以下时，绝缘靴试样内、外水位应距靴口50MM处。
5.2B法：试样内电极为金属鞋棺（其规格应与试样鞋号一致）或铺满鞋底布的直径不大于4MM的金属粒子：外电极为置于金属器血的浸水泡沫塑料或水。
6试验条件
6.1环境相对湿度：应低于85%

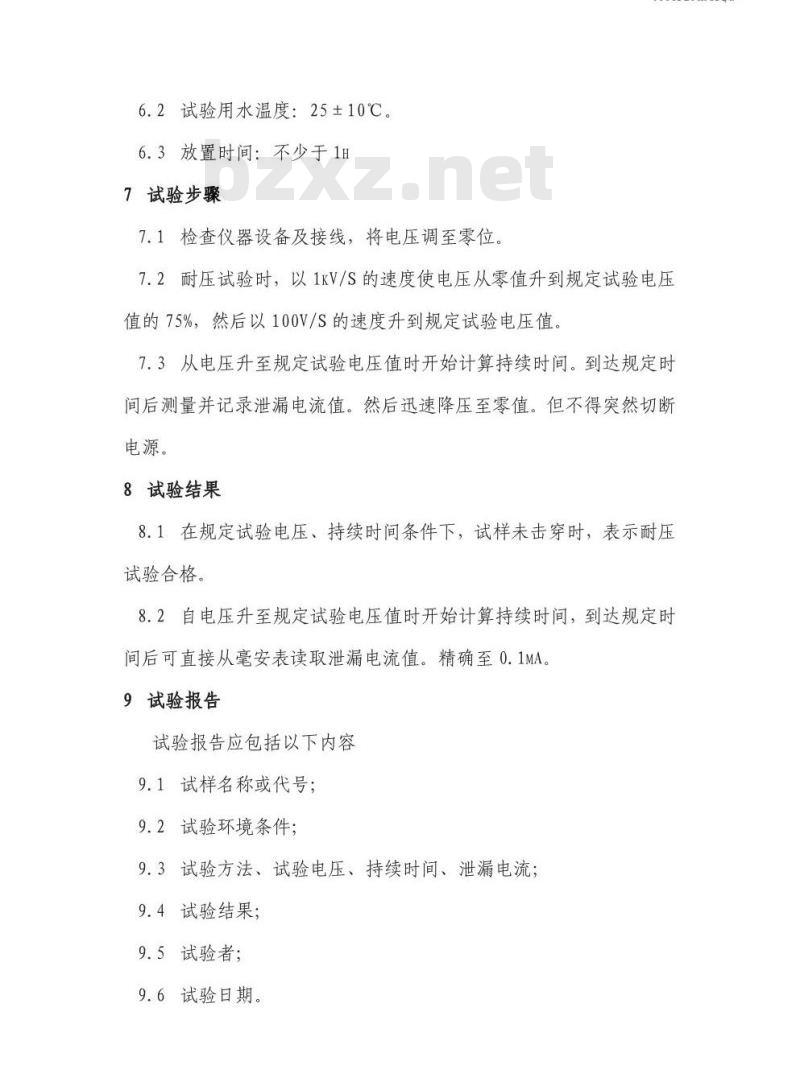

6.2试验用水温度：25±10℃。
6.3放置时间：不少于1H
7试验步骤
7.1检查仪器设备及接线，将电压调至零位。HiiKNKAca
7.2耐压试验时，以1kV/S的速度使电压从零值升到规定试验电压值的75%，然后以100V/S的速度升到规定试验电压值。7.3从电压升至规定试验电压值时开始计算持续时间。到达规定时间后测量并记录泄漏电流值。然后迅速降压至零值。但不得突然切断电源。
8试验结果
8.1在规定试验电压、持续时间条件下，试样未击穿时，表示耐压试验合格。
8.2自电压升至规定试验电压值时开始计算持续时间，到达规定时间后可直接从毫安表读取泄漏电流值。精确至0.1MA9试验报告
试验报告应包括以下内容
9.1试样名称或代号；
9.2试验环境条件；
9.3试验方法、试验电压、持续时间、泄漏电流；9.4试验结果；
试验者；
试验日期。
