【行业标准】 三氧化二铋化学分析方法 第5部分：水分量的测定 重量法

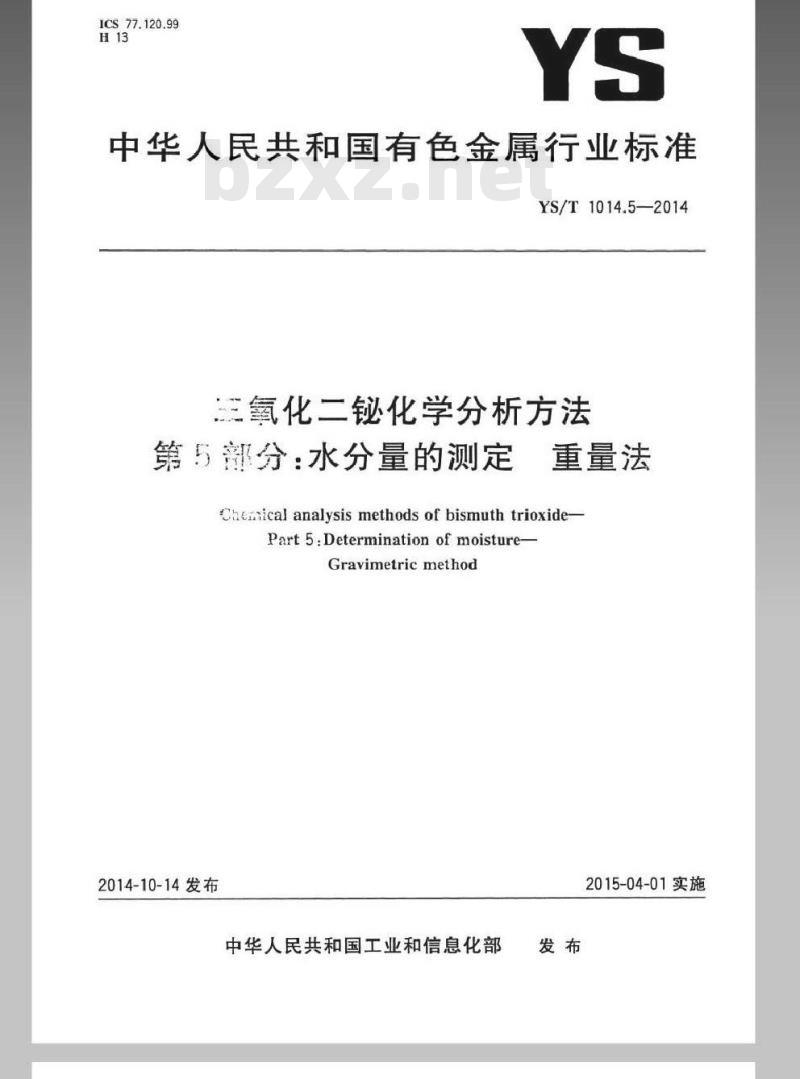

ICS 77.120.99
中华人民共和国有色金属行业标准YS/T1014.5—2014
三氢化二铋化学分析方法
第5部分：水分量的测定
重量法
Cheical analysis methods of bismuth trioxide-Part5:Determination of moistureGravimetric method
2014-10-14发布
中华人民共和国工业和信息化部发布
2015-04-01实施

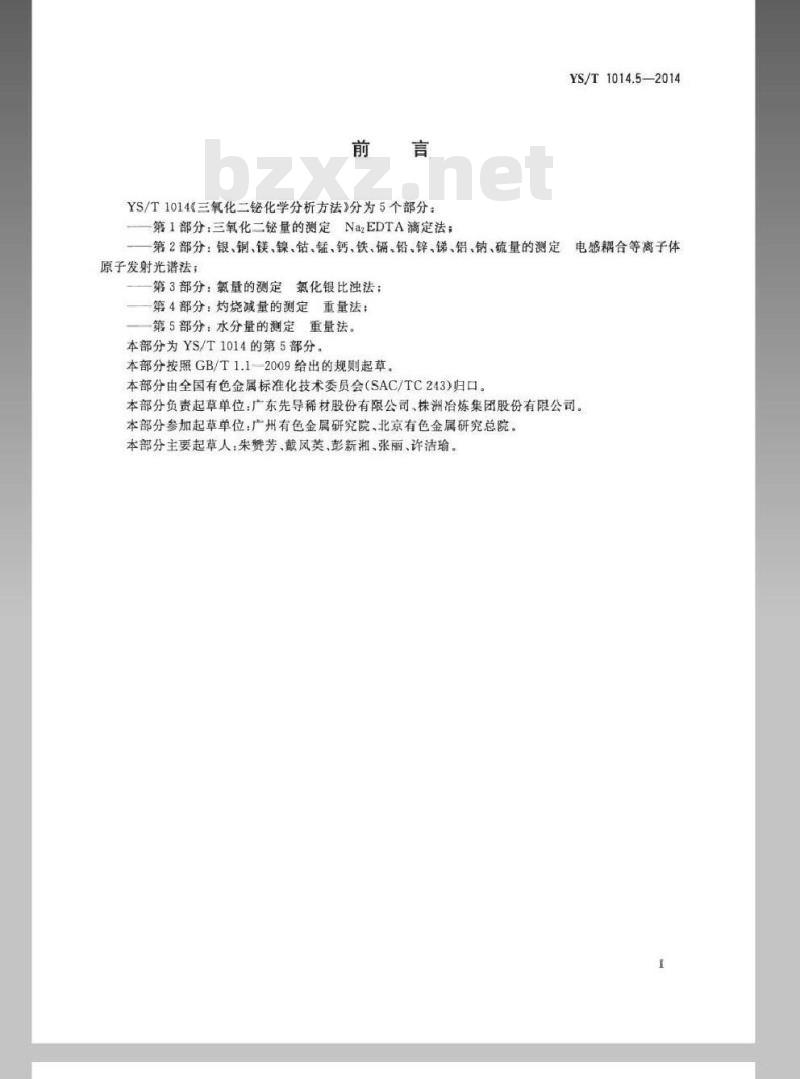

YS/T1014《三氧化二铭化学分析方法》分为5个部分：第1部分：三氧化二铋量的测定NaEDTA滴定法YS/T1014.5-2014
一第2部分：银、铜、镁、镍、钻、锰、钙、铁、、铅、锌、锑、铝、钠、硫量的测定电感耦合等离子体
原子发射光谱法；
第3部分：氯量的测定氯化银比浊法；第4部分：灼烧减量的测定重量法：第5部分：水分量的测定重量法。本部分为YS/T1014的第5部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243）日口本部分负责起草单位：广东先导稀材股份有限公司、株洲冶炼集团股份有限公司。本部分参加起草单位：广州有色金属研究院、北京有色金属研究总院。本部分主要起草人：朱赞芳、戴凤、彭新湘、张丽、许洁瑜。1

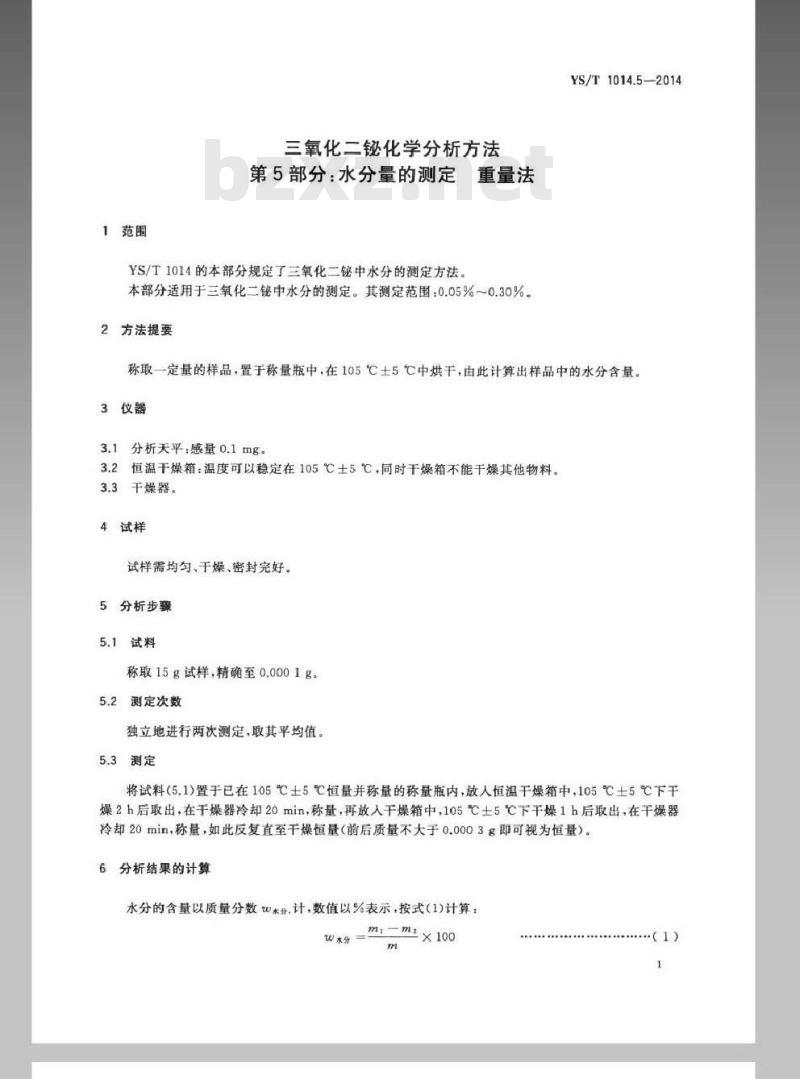

1范围
三氧化二铋化学分析方法
第5部分：水分量的测定
重量法
YS/T1014的本部分规定了三氧化二铋中水分的测定方法。本部分适用于三氧化二铋中水分的测定。其测定范围：0.05%～0.30%。2方法提要
YS/T1014.5-—2014
称取一定量的样品，置于称量瓶中，在105℃士5℃中烘干，由此计算出样品中的水分含量。3仪器wwW.bzxz.Net
3.1分析天平：感量0.1mg。
3.2恒温干燥箱：温度可以稳定在105℃士5℃，同时干燥箱不能干燥其他物料。3.3干燥器。
4试样
试样需均匀、于燥、密封完好。5分析步骤
5.1试料
称取15g试样，精确至0.0001g。5.2
测定次数
独立地进行两次测定，取其平均值。5.3测定
将试料（5.1）置于已在105℃士5℃恒量并称量的称量瓶内，放人恒温干燥箱中，105℃土5℃下干燥2h后取出，在干燥器冷却20min，称量，再放人干燥箱中，105℃土5℃下干燥1h后取出，在干燥器冷却20min，称量，如此反复直至干燥恒量（前后质量不大于0.0003g即可视为恒量）。6分析结果的计算
水分的含量以质量分数W水分,计，数值以%表示，按式(1)计算：ml-mz×100
W水分—
.（1)
YS/T1014.5—2014

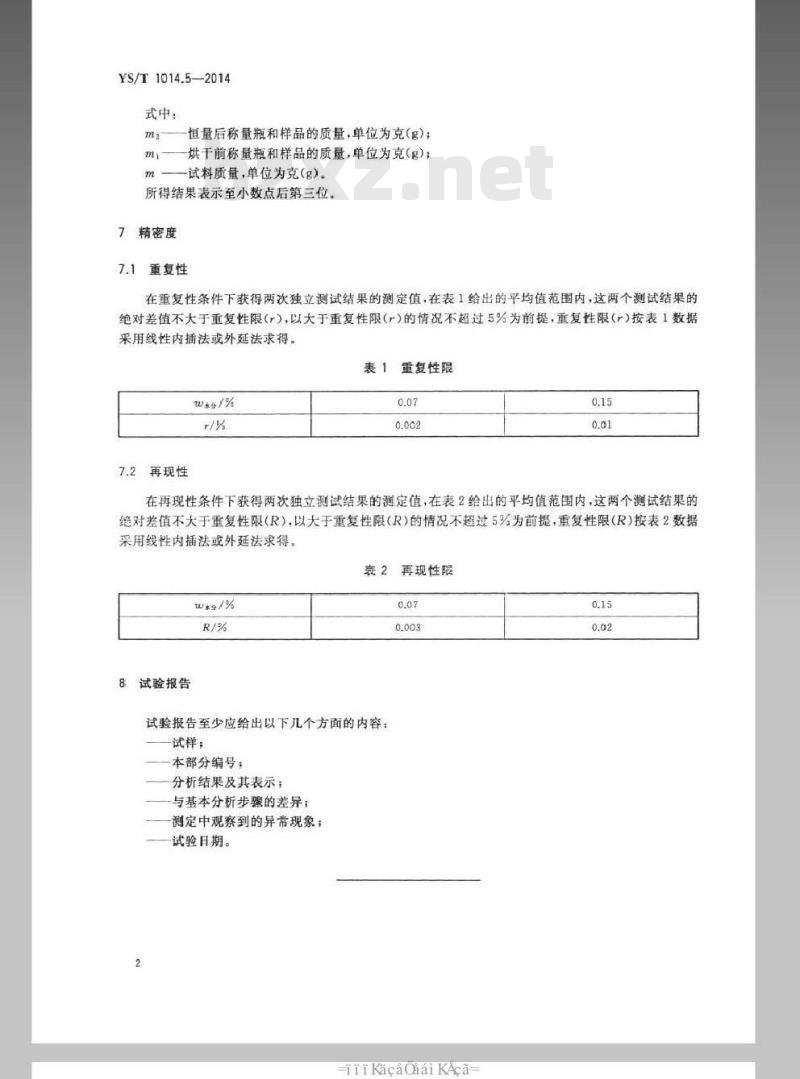

恒量后称量瓶和样品的质量，单位为克（g）：m
烘于前称量瓶和样品的质量，单位为克（g）；m
m—试料质量，单位为克（g）。所得结果表示至小数点后第三位。7精密度
7.1重复性
在重复性条件下获得两次独立测试结果的测定值，在表1给出的平均值范围内，这两个测试结果的绝对差值不大于重复性限（r），以大于重复性限（r）的情况不超过5%为前提，重复性限（r）按表1数据采用线性内插法或外延法求得。表1重复性限
水学1%
7.2再现性
在再现性条件下获得两次独立测试结果的测定值，在表2给出的平均值范围内，这两个测试结果的绝对差值不大于重复性限（R），以大于重复性限（R）的情况不超过5%为前提，重复性限（R）按表2数据采用线性内插法或外延法求得。表2再现性限
8试验报告
试验报告至少应给出以下几个方面的内容：试样：
本部分编号：
分析结果及其表示；
与基本分析步骤的差异；
一测定中观察到的异常现象；
试验月期。
iiKacaQiaiKAca
YS/T1014.5-2014

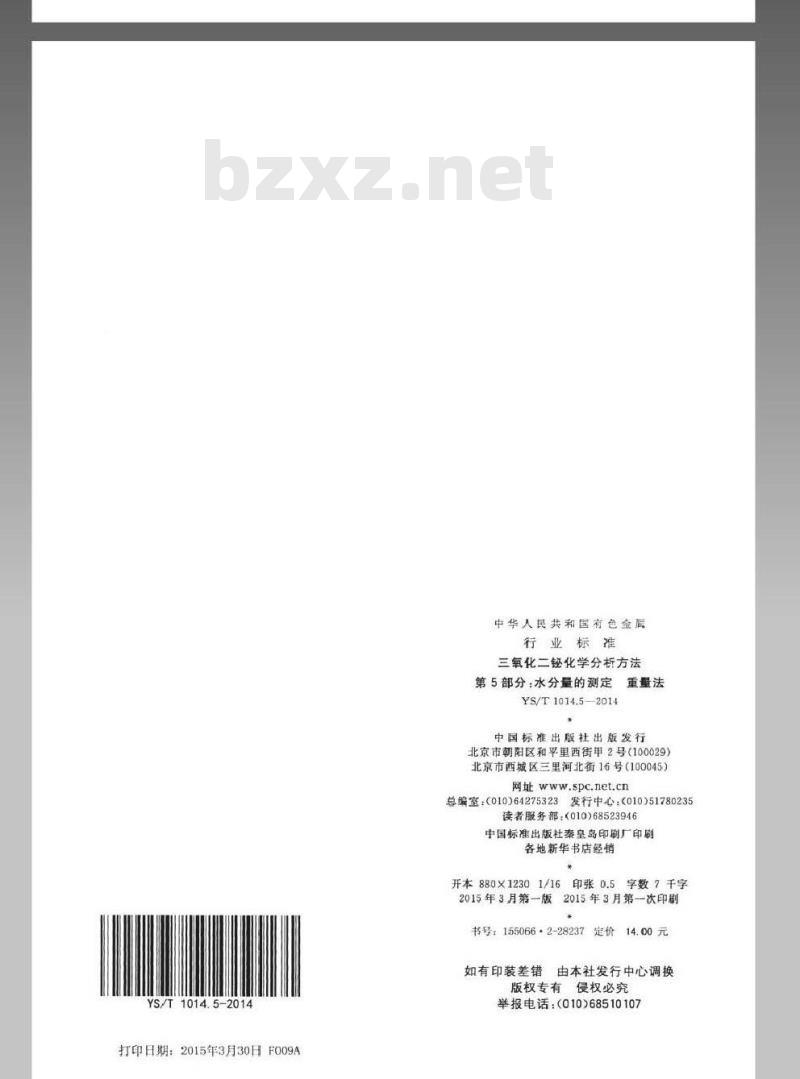

打印日期：2015年3月30日F009A中华人民共和国有色金局
行业标准
三氧化二化学分析方法
第5部分：水分量的测定
重量法
YS/T1014.52014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5享数7千字2015年3月第一版 2015年3月第一次印刷书号：155066·2-28237定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
