【行业标准】 加热炉用高铝质锚固砖

ICS 81. 080
中华人民共和国黑色治金行业标准YB/T4439—2014
加热炉用高铝质锚固砖
High alumina anchor bricks for heating furnace2014-10-14发布
中华人民共和国工业和信息化部2015-04-01实施

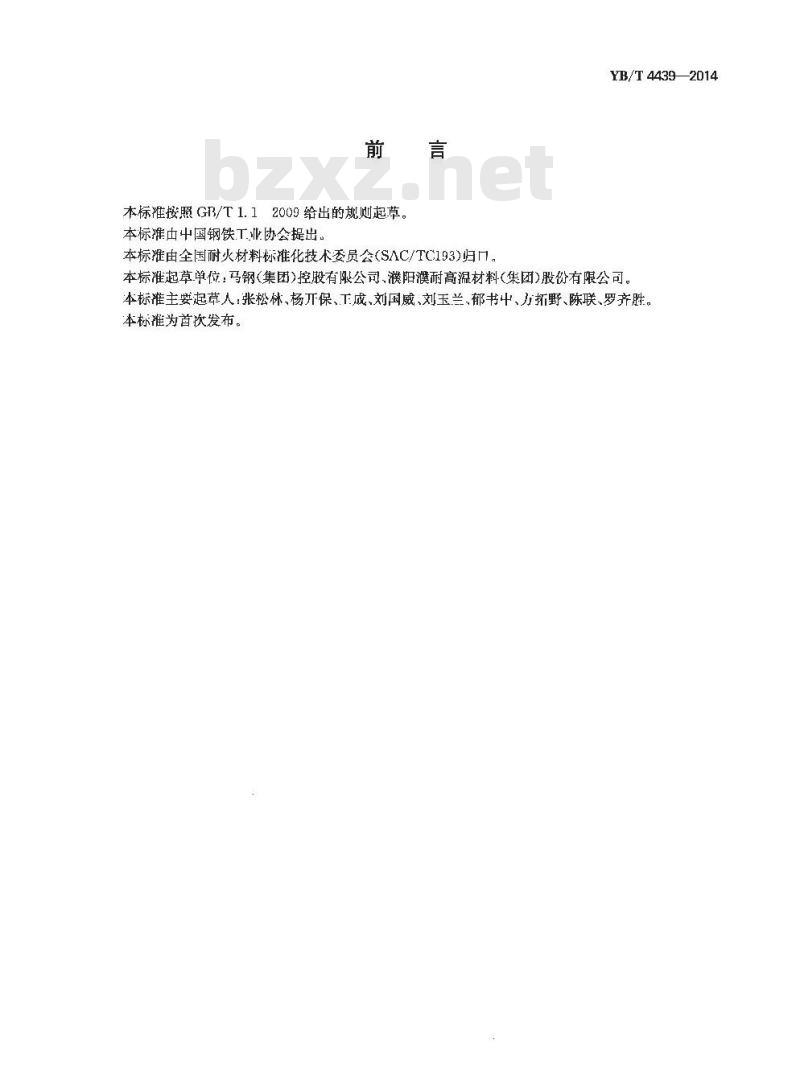

本标准按照GB/T1.12009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。YB/T44392014
本标准起草单位：马钢(集团）控股有限公司、濮阳濮耐高温材料(集团)股份有限公司。本标准主要起草人：张松林、杨开保、下成、刘国威、刘玉兰、郁书中、方拓野、陈联、罗齐胜本标罹为首次发布。

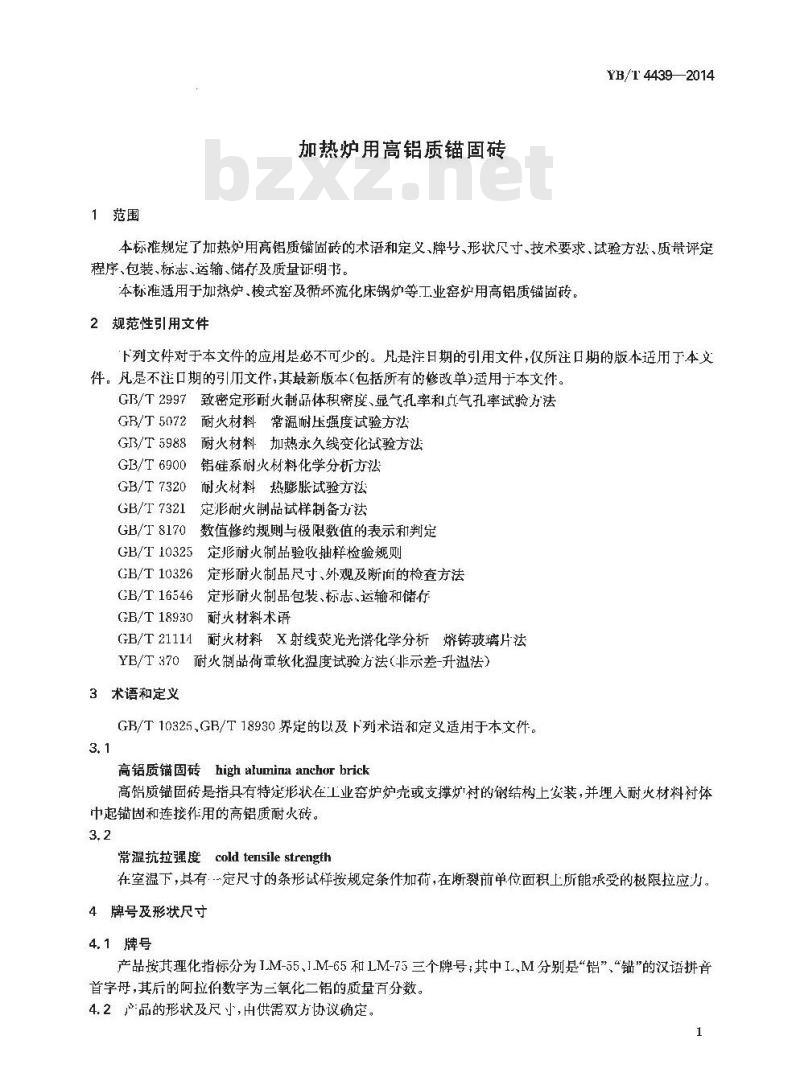

1范围
加热炉用高铝质锚固砖
YB/T 44392014
本标准规定了加热炉用高铝质锚固砖的术语和定义、牌号、形状尺寸、技术要求、试验方法、质评定程序、包装、标志、运输、储存及质量证明书。本标准适用于加热炉、梭式窑及循环流化床锅炉等工业窑炉用高铝质锚固砖2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注口期的版本适用于本义件。凡是不注口期的引文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 2997bzxZ.net
致密定形耐火制品体积密度、显气孔率和立气孔率试验方法GB/T5072耐火材料常温耐压强度试验方法GB/T 5988
GB/T 6900
GB/T 7320
GB/T 7321
GB/T 8170
GB/T 10325
GB/T 10326
耐火材料加热永久线变化试验方法铝硅系耐火材料化学分析方泌
耐火材料热膨胀减验方法
定形耐火制品试样制备方法
数值修约规则与极限数值的表示和判定定形耐火制品验收抽样检验规则定形耐火制品尺寸、外观及断而的检查方法定形耐火制品包装、标志、运输和储存GB/T 16546
GB/T 18930
GB/T 21114
耐火材料术语
耐火材料X射线荧光光谱化学分析熔铸玻璃片法YB/T370耐火制品荷重软化温度试验方法（非示差-升温法）3术语和定义
GB/T10325、GB/T18930界定的以及下列术语和定义适用于本文件。3.1
高铝质锚固砖 high alunina anchor brick高铝质锚固砖是指具有特定形状在工业窑炉炉完或支撑炉衬的钢结构上安装，并埋入耐火材料衬体中起锚固和连接作用的高铝质耐火砖。3.2
常温抗拉强度cold tensile strength在室温下，其有定尺寸的条形试样按规定条件加，在断裂前单位面积上所能承受的极限拉应力。4牌号及形状尺寸
4.1牌号
产品按其理化指标分为LM-55、1.M-65和LM-75三个牌号；其中I、M分别是“铝”、“钳”的汉语拼音首字母，其后的阿拉伯数字为三氧化二铝的质量百分数。4.2品的形状及尺小，出供需双方协议确定。1
YB/T 44392014

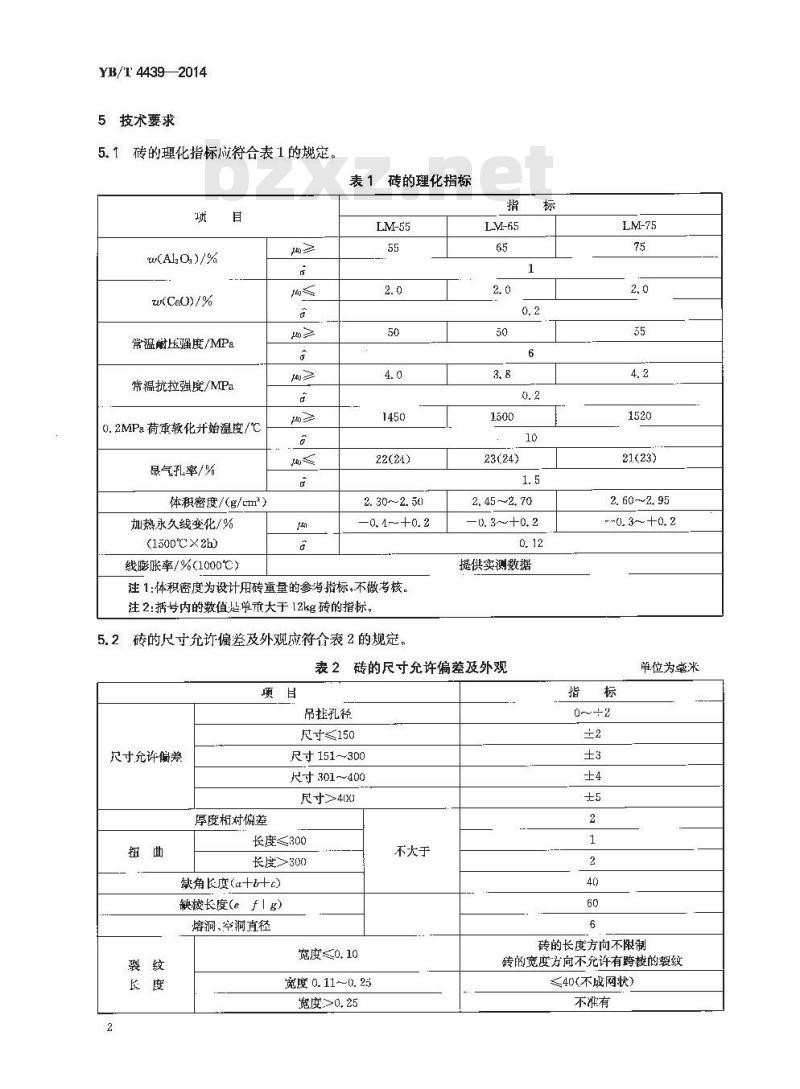

5技术要求
5.1砖的理化指标应成符合表1的姚定。项
w(Al.O)/%
wCaO)/%
常温耐压强度/MPa
常温抗拉强度/MPa
0.2MPa荷重软化开始温度/℃
显气孔率/%
体积密度/（g/m）
加热永久线变化/%
(1500℃X2h)
线膨账率/%(1000℃）
砖的理化指标
22(24)
2. 30~2. 50
-0. 4~+0. 2
注1：体积密度为设计用砖重量的参考指标，不做考核。注2:括号内的数值是单市大于12kg砖的指标。5.2.砖的尺寸允许偏差及外观应符合表2的规定指
23(24)
2. 452. 70
0. 3～+0. 2
提供实测数据
表2砖的尺寸充许偏差及外观
吊扯乳径
尺寸≤150
尺寸允许偏差
厚度相对偏差
尺寸151～300
尺寸301～400
尺寸≥40)
长度≤300
长度>300
缺角长度(α)
缺棱长度(eflg)
熔洞、空洞直径
宽度=0.10
宽度 0. 11 ~0. 25
宽度0.25
不大于
21(23)
2. 60 ~2. 95
-0. 3~~ +0. 2
单位为辜米
砖的长度方向不限制
砖的宽度方向不允许有跨棱的裂纹≤40（不成网状）
不雅有

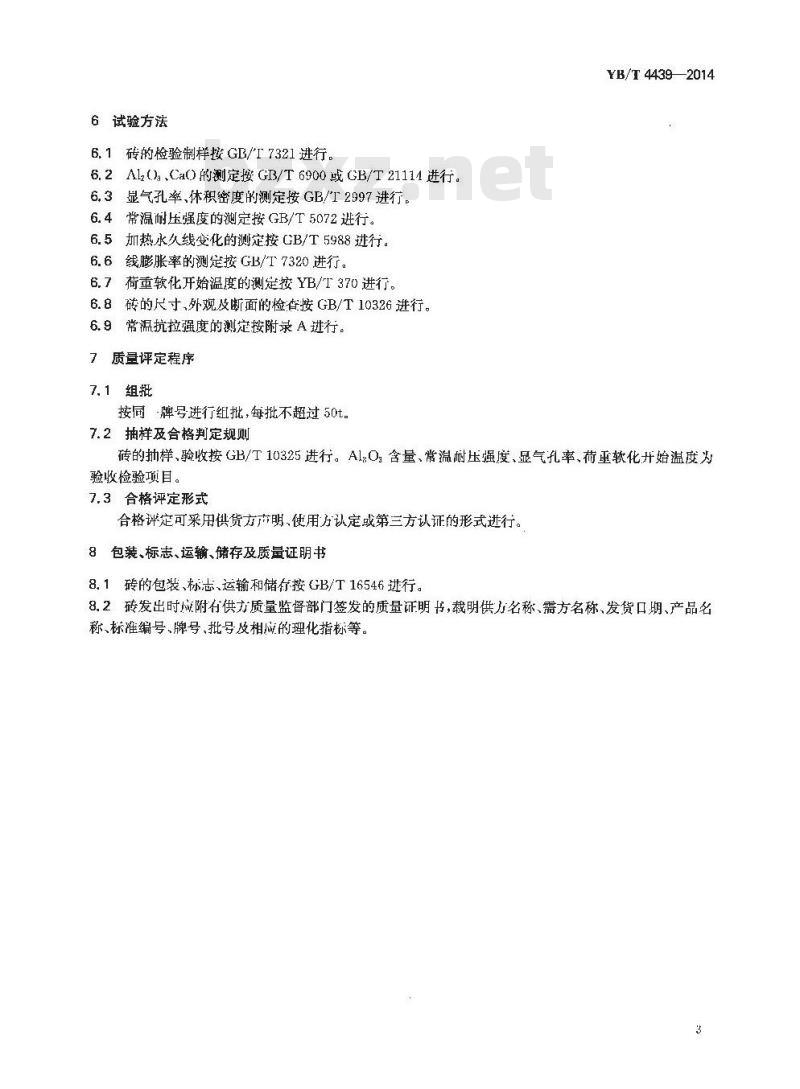

6试验方法
6.1砖的检验制样按GB/T7321进行。6.2Al、CaO的测定按GB/T6900或GB/T21114进行。6.3显气孔率、体积密度的测定GB/T2997进行。6.4常温耐压强度的测定按GB/T5072进行。6.5加热水久线变化的测定按GB/T5988进行6.6线膨胀率的测定按GB/T7320进行。6.7荷重软化开始温度的测定按YB/T370进行。6.8砖的尺寸、外观及断面的检查接GB/T10326进行。6.9常温抗拉强度的测定按附录A进行。质量评定程序
7.1组批
按同-牌号进行纽批，每批不超过50t。7.2抽样及合格判定规则
YB/T 44392014
砖的抑样、验收按GB/T10325进行。Al:O：含量、常温耐压强度、显气孔率、荷重软化升始温度为验收检验项目。
7.3合格评定形式
合格评定可采用供货方市明、使用方认定或第三方认证的形式进行。8包装、标志、运输、储存及质量证明书8.1砖的包装、标志、运输和储存按GB/T16546进行。8.2砖发出时成附有供方质量监督部门签发的质量证明书，载明供方名称、需方名称、发货口期、产品名称、标准编号、牌号、批号及相应的理化指标等。3
YB/T 4439 2014
A.1范围
附录A
【规范性附录
常温抗拉强度试验方法
本附录规定了常温抗拉强度试验方法的原理、试验设备、试样、试验步骤、结果计算、数据处理和试验报告。
本附录适用于锚固砖的常温抗拉强度试验。A.2原理
在常温状态下，对已知试样以连续均匀增加的载荷进行拉伸试验，在断裂前单位面积上所承受的极限拉应力，即最大拉力（F)除以试样原横截面积（S。所得的应力（c），它表示材料在拉力作用下抵抗被坏的最大能力。
A,3试验设备
A.3.1电子式抗拉试验机或万能试验机，试验机的量程符合检测要求，示值误差士1%以内。A.3.2切割机、磨光机。
A3.3干燥箱，能控温在110℃上5℃。A.3.4游标卡尺，分度值为0.02mm，A.4试样
A.4.1试样的数量
每一块样砖上只制一个试样。第一次检测3个试样，如需继续检测，第二次检测一般为6个试样。A.4.2试样的制备
选择制品的个对称轴一切两半，半块作为制样用，另外半块作为保留样本。用切割机切取（35士1）mm×（35士1)mm×230mm的长方体试样，要求试样的一个底面是制品的端头而，且长度与制品使用时的方向一致，试样表面不应有裂纹、鼓泡和明显的凹凸不乎。A.4.3试样的处理
保证试样表而的清洁、平整（必要时可以磨光处理），制备好的试样置于干燥箱中于110℃士5℃下十：燥3h,而后冷却至室温，试验前应防潮。A.5试验步骤
A，5.1用卡尺测量每个试样的横截而尺寸并作记录，精确至0.1mm；每个试样测量三次，取平均值。A，5.2根据试样夹持处尺寸选择夹具，夹持试样时于应远离夹持区间A，5.3将处理好的试样先置于上夹且的钳口内并夹紧，手转动试样确认试样与钳口接触紧密咬合适宜后，升降移动横梁至合适位置，满足试样在上下（夹具）钳口间的有效长度为80mm～100mm，再将试样锁紧在下爽具内，使试样位了试验机加荷板中心线的垂直面内，以避免荷载的偏心作用。
A5.4根据需要将试样的横截而尺寸的检测数据录人检测程序中。A.5.5以（0.1土0.01)MPa/s的速率连续均匀地施加拉力，直至试样断裂为止，读取并记录试验数据；花试样的断裂处在钳I「内时，在该试样的试验数据中了以备注。4
A.6结果计算及数据处理
试样的抗拉强度按式(A.1)计算：式中：
抗拉强度，单位为兆帕(MPa)；
F.—试样断裂前所承受的最人拉力,单位为牛顿(N)；S。—试样原始横截面积，单位为平方毫米(mm）。A,6.2计算结果按GB/T8170修约，保留2位小数。断裂处在针口内的试样，试验结果是最小值时，报告允许删除1个最小值。A.6.3
试验报告
试验报告应包括：
试样名称及数量；
试样编号；
试样尺寸；
试样的抗拉强度单值和该组试样的半均值：试验单位；
试验人员；
试验Ｈ期。
YB/T4439
135024-0690
15502406908
，小华人民共和国黑色冶金
行业标推
加热炉用高铝质锚固砖
YB/T 4439: -2014
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印各地新华书店经销
开木880×12301/16
印张0. 75字数16T字
2015 年3 月第一版
2015年3月第一次印刷
统—书号：155024·0690
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
