【行业标准】 除尘器遮断阀

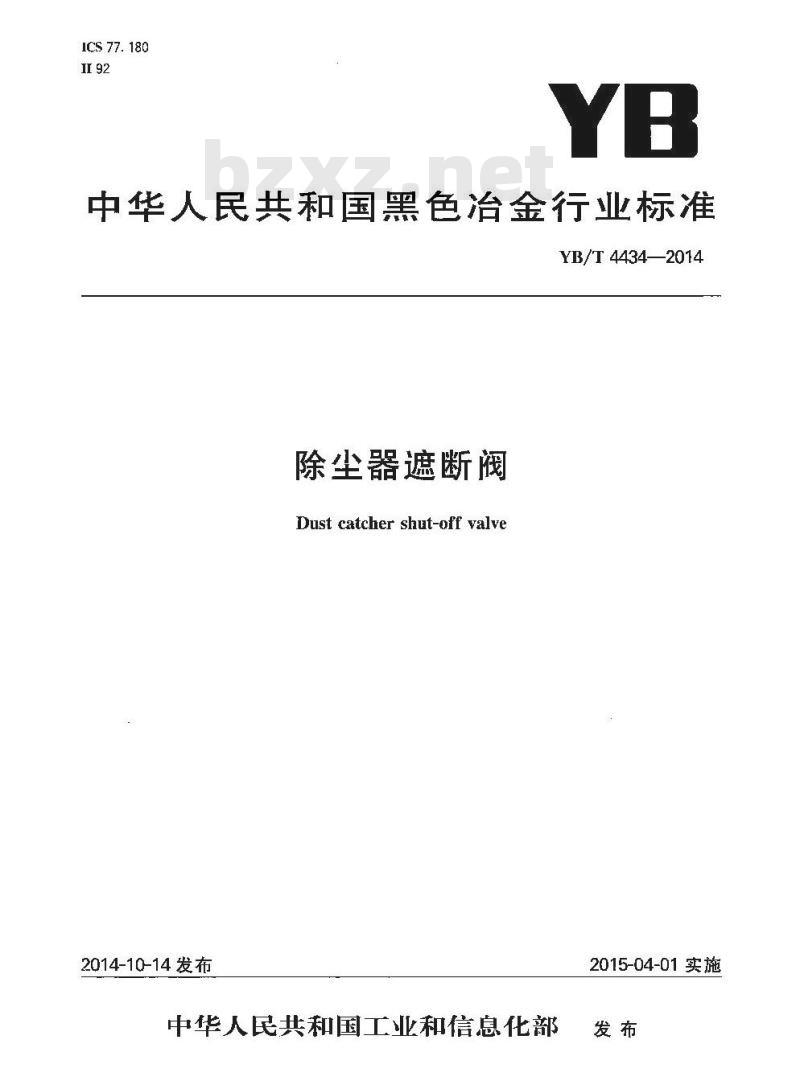

ICS77.180
中华人民共和国黑色治金行业标准YB/T4434—2014
除尘器遮断阀
Dust catcher shut-off valve
2014-10-14发布
中华人民共和国工业和信息化部2015-04-01实施

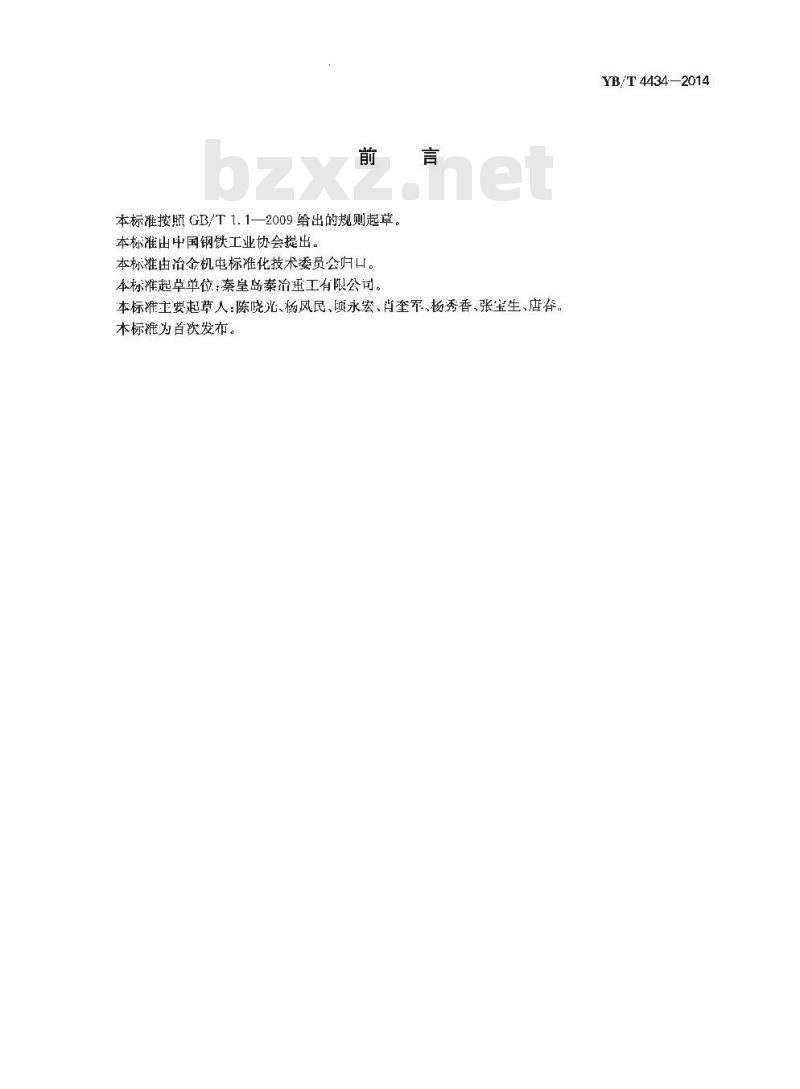

本标准按照GB/T1.1—2009给出的规则起草。本标准出中国钢铁工业协会提出。本标准由冶金机电标准化技术委员会归口。本标准起草单位：秦皇岛秦治还工有限公司。本标准主要起草人：陈晓光、杨风民、顷永宏、肖奎军、杨秀香、张宝生、店春。本标推为首次发布。
YB/T4434—2014
除尘器遮断阀
YB/T 4434—2014

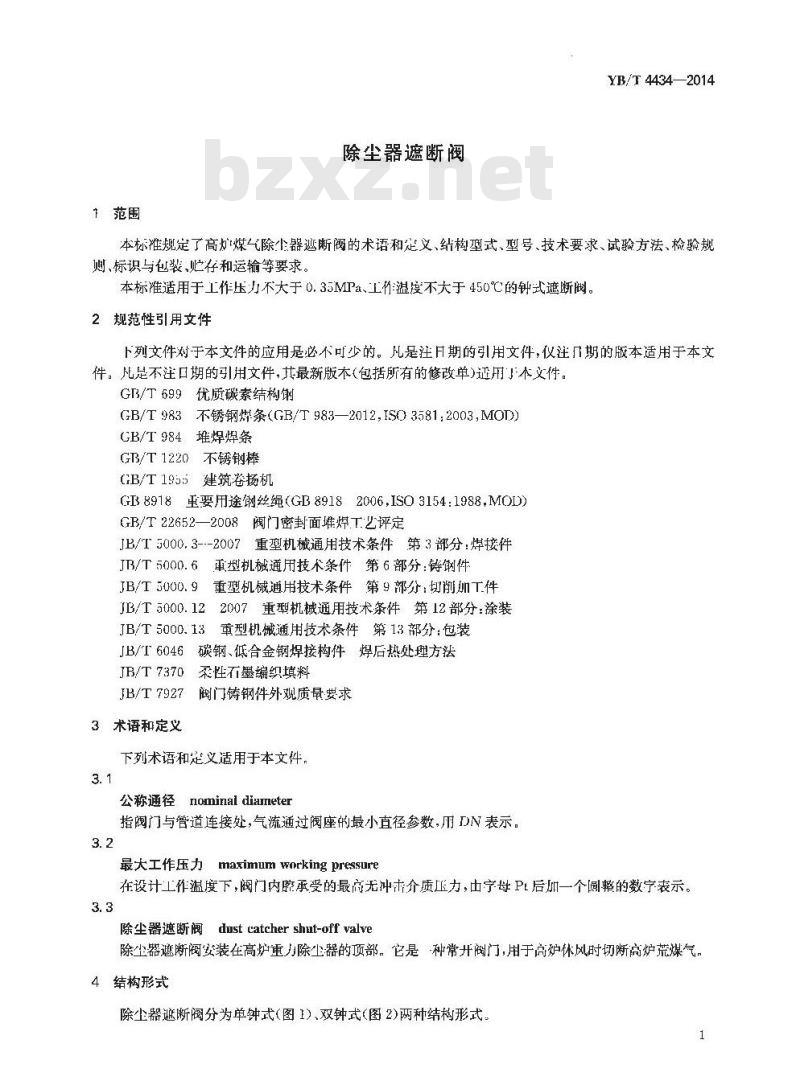

本标准规定了高灯煤气除尘器遮断阀的术语和定义、构型式、型号、技术要求、试验方法、检验规则、标识与包装、贮存和运输等要求。本标准适用于工作压力不大于0.35MPa、工竹温度不大于450℃的钟式遮断阀。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注月期的引用文件，仪注几期的版本适用于本文件。凡是不注口期的引用文件，其最新版本(包括所有的修改单)证用」本义件GTB/T699优质碳素结构
GB/T983不锈钢条(GB/T983—2012,ISO 3581:2003,MOD)GB/T984堆焊焊条
GB/T1220不锈钢棒
GB/T1955建筑卷扬机
GB8918重要用途钢丝绳(GB89182006,ISO3154:1988,MOD)GB/T22652—2008阀门密封面堆焊.T评定JB/T5000.3---2007重型机械通用技术条件第3部分：焊接件J/T5000.6重型机械通用技术条件第6部分：铸钢件JB/T 5000. 9
重型机械通用技术条件第9部分：切削加工件JB/T5000.122007重型机械通用技术条件第12部分：涂装JB/T 5000. 13
重型机械通用技术条件第13部分：包装JB/T6046碳钢、低合金钢焊接构件焊后热处理方法JB/T7370
柔性石墨编织填料
JB/T 7927
阀门铸钢件外观质量要求
3术语和定义
下列术语和楚义适用于本文件，3.1
nominal diameter
公称通径
指阀门与管道连接处，气流通过阀座的最小直径参数,用DN表示。3.2
maximumworkingpressure
最大工作压力，
在设计工作温度下，阀门内腔承受的最高无冲击介质压力，由字母PL后一个圆整的数表示。3.3
除尘器遮断阀 dust catcher shut-off valve除尘器遮断阀安装在高炉重力除尘器的顶部。它是种常开阀门，用于高炉休风时切断高炉荒煤气。4结构形式

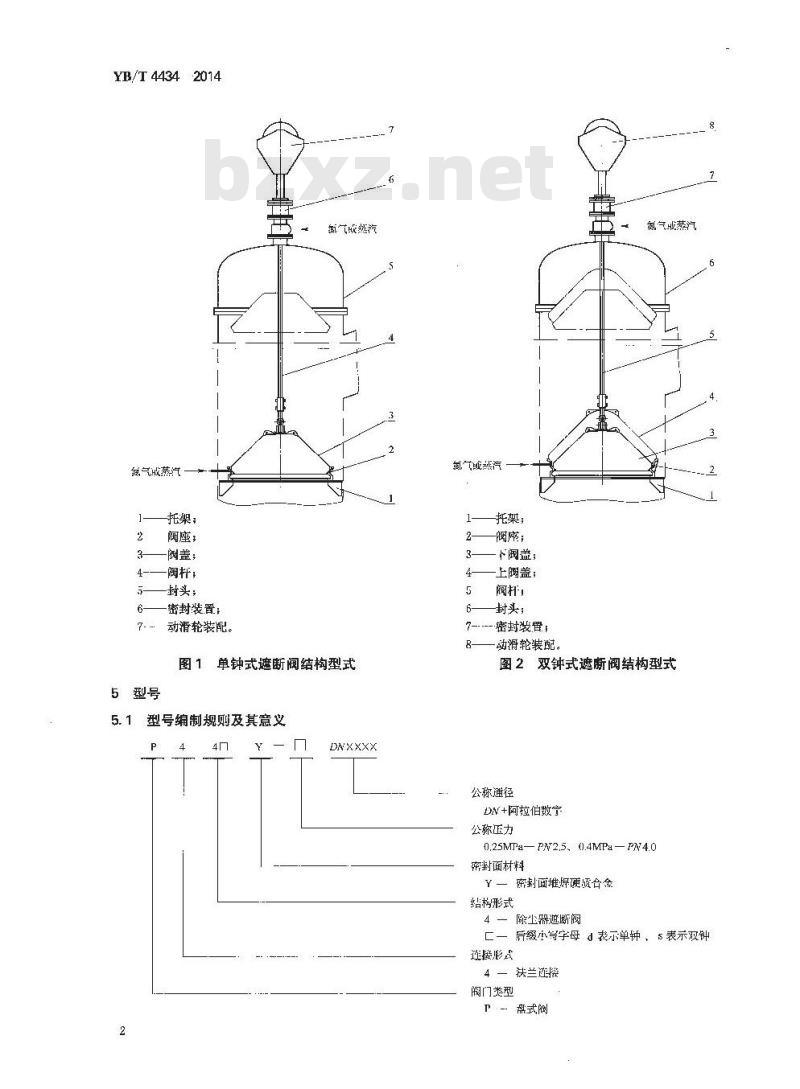

除尘器遮断阀分为单钟式(图1)、双钟式(图2)两种结构形式1
YB/T 4434 2014
威气战蒸汽
托架；
阀座，
阀盖；
阀杆，
一封头，
密封装置；
7.…动滑轮装配。
甄气或燃汽
图 1 单钟式遮断阀结构型式
5型号
5.1型号编制规则及其意义
DNXXXX
氮气或然汽
托架；
阀庞：
下阀盖：
上阀盖；
阀杆，
封头；
7---密封装置.
动滑轮装配。
氨气晓燕汽
图2双钟式遮断阀结构型式
公称通径下载标准就来标准下载网
DW+阿拉伯数宁
公弥正力
0.25MPa— PN2.5、0.4MPa— PN4.0率封面材料
密封面堆焊硬质合金
结构形式
4—除尘器避断阀
L一后缓小字母d表示单钟，s表示双钟连接形式
法兰连接
阀门类型
P盘式阀

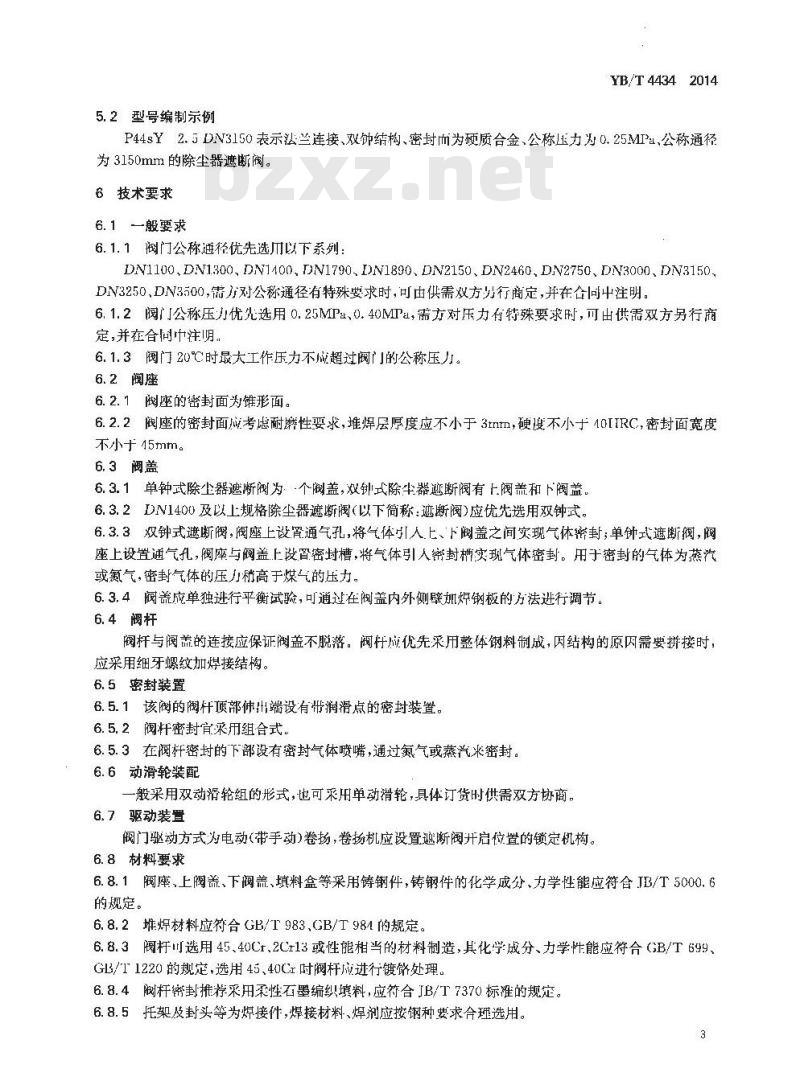

5.2型号编制示例
YB/T44342014
P44sY2、5DN3150表示法兰连接、双钟结构、密封而为硬质合金、公称压力为0.25MI\、公称通径为3150mm的除尘器避断阀。
6技术要求
6.1一般要求
6.1.1阀门公称通径优先选以下系列：DN1100、DN1300、DN1400,DN1790、IN1890、DN2150、DN2460.DN2750、DN3000、DN3150.DN3250，DN3500，需方对公称通径有特殊要求时，可由供需双方刃行商定，并在合同中注明。6.1.2阀门公称压力优先选用0.25MP±、0.40MPa，需方对压力有特殊要求时，可出供需双方另行商定,并在合间中注明。
6.1.3阀门20℃时最大工作压力不成超过阀门的公称压力。6.2阀座
6.2.1阀座的密封面为锥形面。
6.2.2阀座的密封面应考虑耐磨性要求，堆焊层厚度应不小于3rnm，硬度不小于40IIRC,密封面宽度不小十45mm。
6.3阀盖
6.3.1单钟式除尘器遮断阀为个阀盖，双钟式除尘器邀断阀有上阀盖和下阀盖。6.3.2DN1400及以上规格除尘器遮断阀(以下简称：遮断阀)应优先选用双钟式。6.3.3双钟式遮断阀，阀座上设置通气孔，将气体人上、下阀盖之间实现气体密封；单式遮断阀，阀座上设置通气孔，阀座与阀盖上设臀密封槽，将气体引人密封槽实现气体密封。用于密封的气体为蒸汽或氮气，密封气体的压力稍高于煤气的压力。6.3.4阀盖应单独进行平衡试验，可通过在阀盖内外侧壁加焊钢板的方法进行调节。6.4阀杆
阀杆与阀盖的连接应保证阀盖不脱落。阀什应优先采用整体钢料制成，内结构的原内需要拼接时，应采用细牙螺纹加焊接结构。
6.5密封装置
6.5.1该阀的阀杆顶部伸出端设有带润滑点的密封装置。6.5.2阀杆密封宜采用组合式，
6.5.3在阀杆密封的下部设有密封气体喷嘴，通过氮气或蒸汽来密封。6.6动滑轮装配
一般采用双动滑轮组的形式，也可采用单动滑轮，具体订货时供需双方协商。6.7驱动装置
阀门驱动方式为电动(带手动)卷扬，卷扬机应设置邀断阀开启位置的锁定机构。6.8材料要求
6.8.1阀座，上阀盖、下阀盖、填料盒等采用铸钢件，铸钢件的化学成分、力学性能应符合JB/T5000.6的规定。
6.8.2堆焊材料应符合GB/T983,GB/T984的规定。6.8.3阀杆川选用45、40Cr、2Cr13或性能相当的材料制造，其化学成分、力学性能应符合（GB/T699、GB/1220的规定，选用45、40Cr时阀杆应进行镀处理。6.8.4阀杆密封推荐采用柔性石墨编织填料，应符合JB/T7370标的规定。6.8.5托架及封头等为焊接件，焊接材料、焊剂应按钢种要求合理选用。3
YB/T 44342014
6.9焊接要求
6.9.1烘接件应符合JB/T5000.3—2007的规定，其焊缝表面质量应符合表10中的Ⅱ级规定。6.9.2堆焊合金密封而应符合GB/T22652的现定。6.9.3焊后成进行消除应力处理，消除应力处理可接JB/T6046规楚执行。6.10机械加工件技术要求
6.10.1机械加工件应符合JB/T5000.9的规定。6.10.2阀座、上阀盖，下阀盖密封面应精加工，加.T后密封面表面质量应符合GB/T22652—2008中6.2.2、6.2.3、6.2.4条规定，密封面表面料糙度Ra≤0.8μm。6.11配套件要求
6.11.1配套件应有供方提供的产品质量证明书、合格证。6.11.2电动卷扬机应符合GB/T1955的规定，且应符合图样和技术文件中规定的型号、提升力、卷扬速度、钢丝绳直径等技术参数，钢丝维应符合GB8918的规定，6.12外观要求
6.12.1铸件外观质量要求符合JB/T7927的规定。6.12.2阀门外观应下净、整齐，无焊渣，药皮、飞溅及机械加工残留的飞边，毛刺等缺陷，且无影响使用的异常现象。
6.12.3阀门表而涂装应符合JB/T5000.12—2007的规定，涂装前表面除锈等级达到表1中的Sa2。6.12.4底漆、面漆应按使用温度要求选用，也可按用户要求选用不同级别的硅酸锌底漆及有机独耐热面漆。表面涂漆后不得有龟裂、剥落、漏涂及流挂现象。6.12.5涂层脱离底材的抗性应符合JB/T5000.12—2007附录C中的2级质量规定。6.13性能要求
6.13.1阀盖成保持平衡，锥形辫封面下部下「[水平偏差不得大于3mm6.13.2遮断阀启闭时，阀盖应升降平稳，关闭位置准确。6.13.3阀盖与阀座密封面间魔不大于0.1mm，塞尺不通过的孤长累计要超过圆周总长度的20%，其余部位插入深度不大了设计深度的50%。7试验方法
7.1过程检验
7.1.1各种材料、焊接件、铸件及表面处理等按图样及6.8、6.9,6.10、6.12条款中相关标摊的规定进行检验。
7.1.2外购配套件6.11条款中相关标准的规定进行检验。7.2性能试验
7.2.1平衡试验
上、下阀盖要分开进行平衡试验。将阀盖悬起，通过调整平衡件来保持其平衡，试验结果应满足6. 13. 1.
7.2.2动作试验
遮断阀应进行空载启闭试验，动作不少于3次，符合6.13.2的要求。7.2.3密封面间隙检测
阀门组装后，空载情况下，用塞尺检验。7.2.4涂装检验
涂层脱离底材的抗性（漆膜的附着力）评定按JB/T5000.12一2007第6章的规定执行。4
8检验规则
YB/T4434—2014
8.1每台产品必须由质检部门按本标推和相关技术文件规定逐项检查，合格后方可出厂。8.2出厂、型式检验项目和技术要求按表1的规定。表1检验项目和技术要求
梭验项日
外观和标识
漆虞检验
动作试验
密封试验
厂检验
检验类别
型式检验
8.3用广对产品有特殊要求时，检验与试验按技术协议并参照木标准进行。9标识与包装
9.1标识
每分检验合格的阀门应在明显的位置设固定产品铭牌，其内睿色括：a）产品名称；
b）产品型号；
公称通径；
工作压力；
工作温度；
广编号：
产日期：
公司名称；
i）“TS\标志。
9.2包装
技术要求
6. 12,5. t
6. 12. 4,6. 12. 5
产品的包装按介同或技术协议的规定执行。用户要求箱装的，按JB/T5000.13执行。随机携带技术文件，应包括产品说明书(安装图及安装要求）合格证、装箱单等。10贮存和运输
10.1购存
产品应存在下燥的室内，阀门处于关闭状态，阀座、上阀盖、下阀盖竖直放置；阀杆水平放置时应采取必要的支撑，保护措施。注意防水、防潮，避免受压，堆积、磕碰、划伤。正常贮存期不超过6个月，需长期贮存的应按说明要求定期检查。10.2运输
产品在运输时，应采取防止密封而损坏的措施。装卸时应按起吊位置吊装，严禁以阀杆作为起吊点。5
15502406854
中华人民共和国黑色冶金
行业标准
除坐器遮断阀
YB/T 44342014
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政缩码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×1.2301/16印张0.75
字数16-宁
2015年3J第版
2015年3月第一次印刷
统-号：155024·0685
定价：25.00元
