【行业标准】 波纹管用冷轧钢带

ICS 77. 140. 50
中华人民共和国黑色金行业标准YB/T4431--2014
波纹管用冷轧钢带
Cold-rolled steel strips for corrugated pipe2014-10-14 发布
中华人民共和国工业和信息化部2015-04-01实施

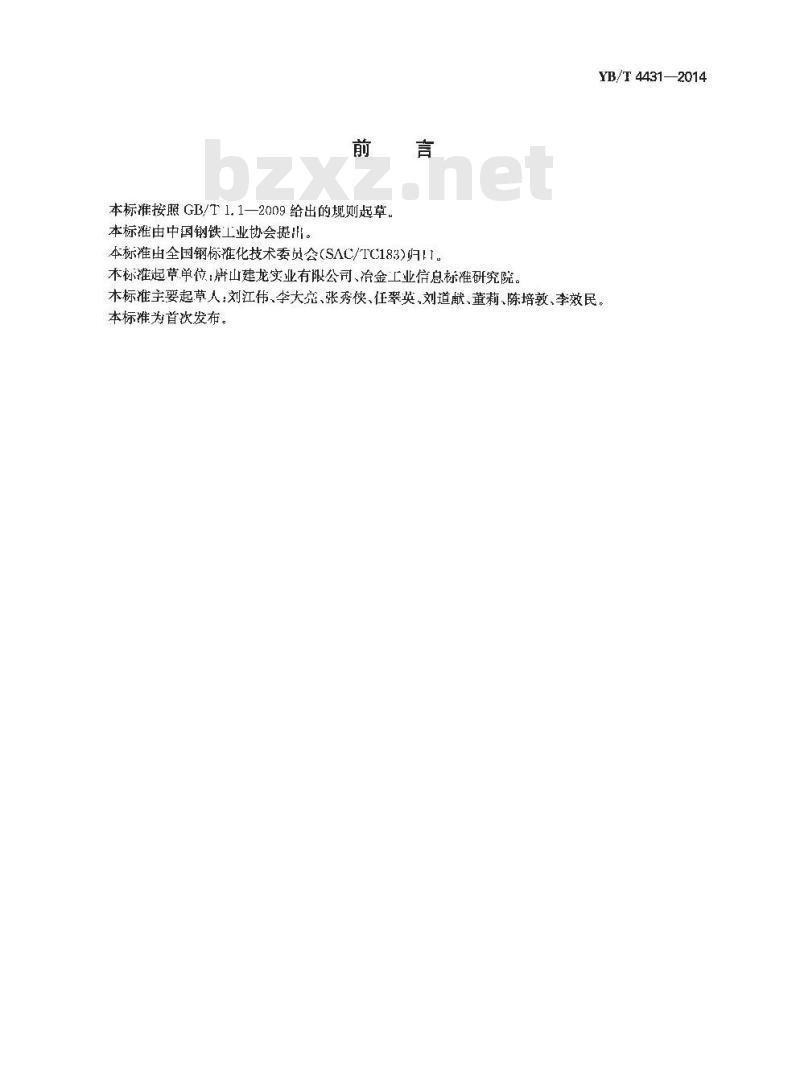

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国钢铁工业协会提比。本标准由全国钢标准化技术委员会(SAC/IC183)归I1本标准起草.单位：屏山建龙实业有限公司、冶金工业信息标准研究院。YB/T4431—2014
本标准主要起草人：刘江伟、李大完、张秀侠、任翠英、刘道献、董莉、陈培敦、李效民。本标雄为首次发布。

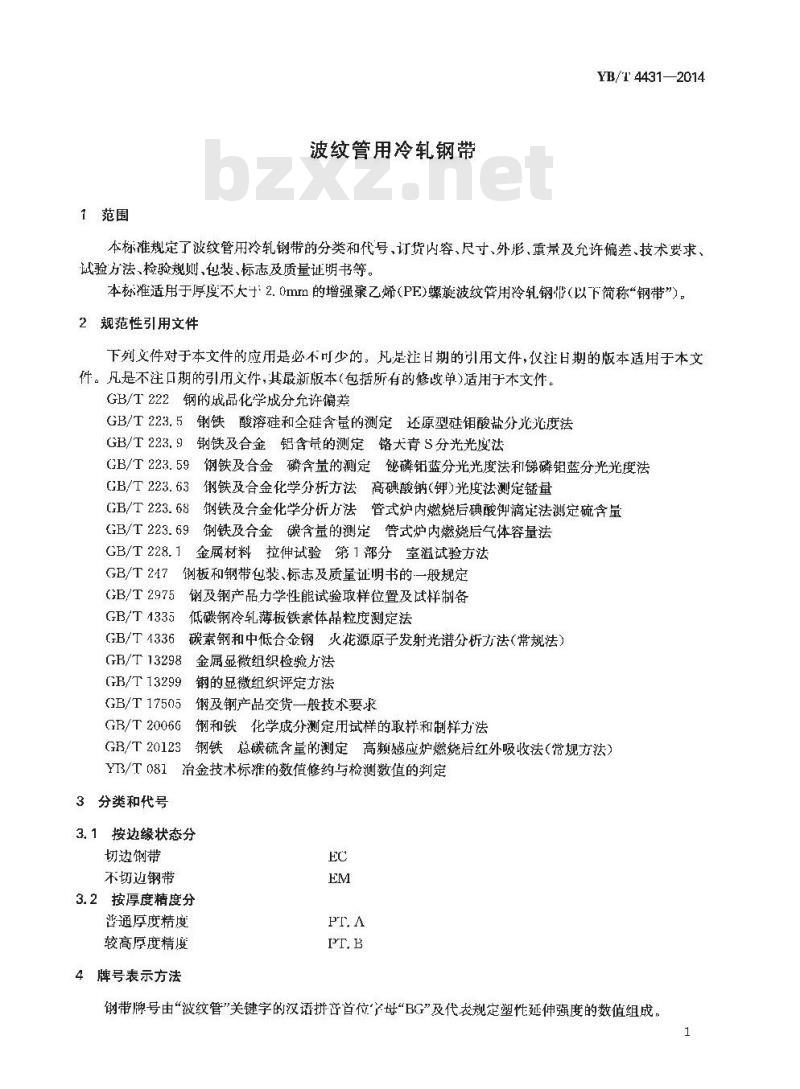

1范围
波纹管用冷轧钢带
YB/T 4431—2014
本标准规定了波纹管用冷轧钢带的分类和代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于厚度不大子2.0mm的增强聚乙烯（PF)螺施波纹管用冷轧钢带（以下简称“钢带\）。2规范性引用文件
下列义件对于本文件的应用是必不可少的。凡足江日期的引用文件，仪注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修败单)适用于木文件。GB/T222钢的成品化学成分允许偏差GB/T223.5铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定铬大青S分光光度法GB/T223.59钢铁及合金磷含量的测定铋磷铝蓝分光光度法和梯磷钳蓝分光光度法GB/T223.63钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴法测定硫含量GB/T223.69铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T228.1金属材料拉伸试验第1部分室溢试验方法GB/T217钢板和钢带包装、标志及质量证明书的一般规定GB/T2975钢及钢产品力学性能试验样位置及试样制备GB/T1335
GB/T 4336
低碳钢冷轧薄板铁素体晶粒度测定法碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 13298
金属显微组织检验方法
GB/T 13299
钢的显微组织评定方法
钢及钢产品交货一般技术要求
GB/T 17505
GR/T 20066
GR/T 20123
钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）YT3/T081冶金技术标推的数值修约与检测数值的判定3分类和代号
3.1按边缘状态分
切边钢带
不切边钢带
3.2按厚度精度分
普通厚度精度
较高厚度精度
4牌号表示方法
钢带牌号由“波纹管”关键字的汉语拼音首位\母“BG”及代表规定塑性延伸强度的数值组成。1

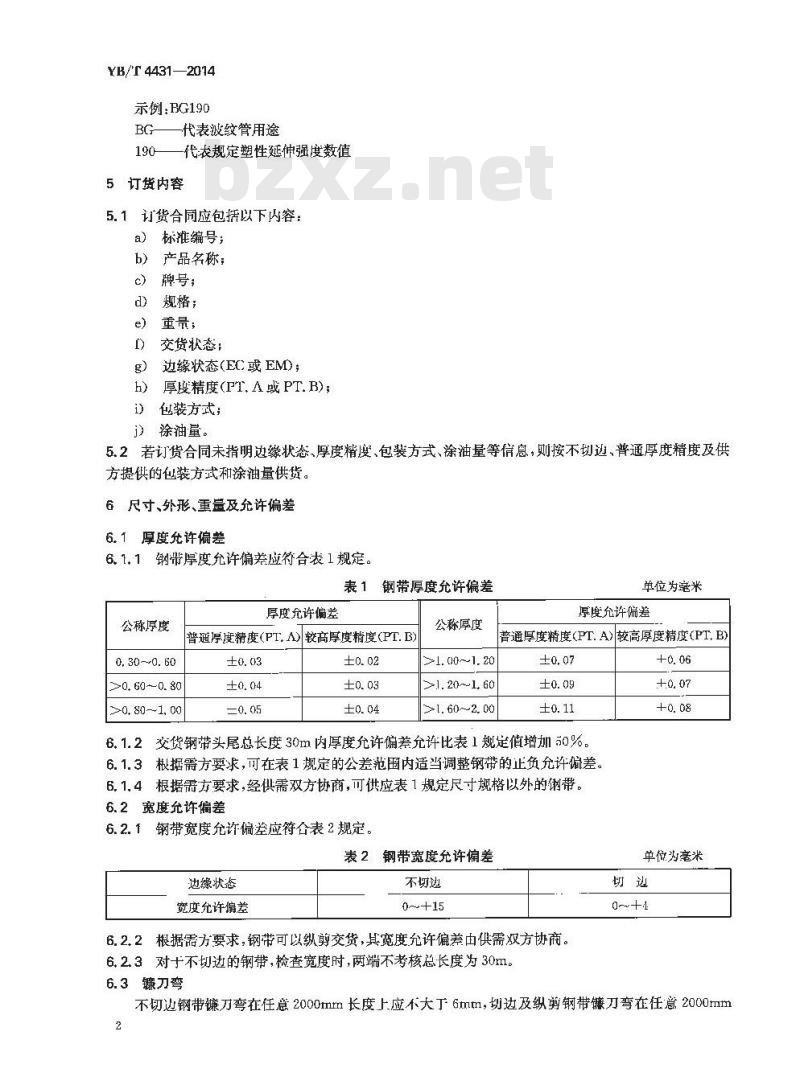

YB/T 4431—2014
示例：BG190
代表波纹管用途
-代：衣规定塑性延伸强度数值
5订货内容
5.1订货合同应包括以下内容：
标雅编号；
产品名称；
牌号；
规格；
重量；
交货状态：
边缘状态(EC或EM)：
厚度精度(PT.A或PT.B);
i）包装方式；
j）涂油量。
5.2若订货合同未指明逆缘状态、厚度精度、包装方式、涂油量等信息，则按不切边、普通厚度精度及供方提供的包装方式和涂油量供货。6尺寸、外形、重量及允许偏差
6.1厚度允许偏差
6.1.1钢带厚度允许偏差应符合表1规定。表1钢带厚度允许偏差
公称厚度
0, 30 ~~0. 60
>0. 60 0. 80
>0. 80~1. 00
厚度允许偏差
普通厚度精度(PT.A)较高厚度精度(PT.B)±0.03
公称厚度
>1. 00~1. 20
>1. 20~1, 60
>1. 60~2. 00免费标准下载网bzxz
单位为毫米
厚度允许偏差
普通厚度精度(PT.A)较高厚度精度(PT,B)±0.07
6.1.2交货钢带头尾总长度30m内厚度允许偏差允许比表1规定值增加50%6.1.3根据需方要求，可在表1规定的公差范围内适当调整钢带的止负允许偏差。6.1.4根据需方要求，经供需双方协商，可供应表1规定尺寸规格以外的钢带。6.2宽度允许偏差
6.2.1钢带宽度充允许偏差应符合表2规定。表2钢带宽度允许偏差
边缘状态
宽度允许偏差
不切边
0～+15
6.2.2根据需方要求，钢带可以纵剪交货，其宽度允许偏差由供需双方协商。6.2.3对于不切划边的钢带，检查宽度时，两端不考核总长度为30m。6.3镰刀弯
单位为毫米

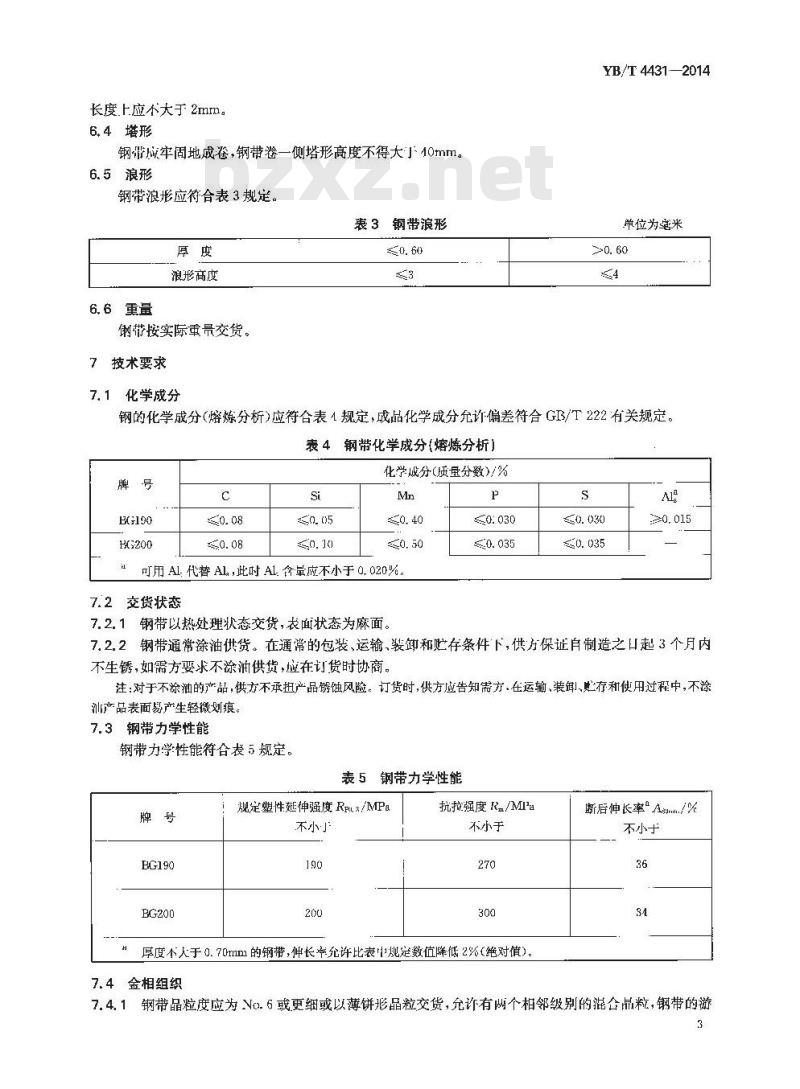

不切边钢带镰刀弯在任意2000mrm长度上应不大丁6mtm，切边及纵剪钢带镰刀弯在任意2000mm2
长度上应不大于2mm。
6.4塔形
钢带成牢固地成卷，钢带卷一侧塔形高度不得大」10mm。6.5浪形
钢带浪形应符合表3规定。
表3钢带浪形
浪形高度
6.6重量
钢带按实际重量交货。
7技术要求
7.1化学成分
YB/T 4431—2014
单位为笔米
钢的化学成分(熔炼分析)应符合表4规定，成品化学成分允许偏差符合GB/T222有关规定。表4钢带化学成分(熔炼分析)
輝号國
化学成分（质量分数)/%
可用Al.代替Al,此时 Al.含量应不小于0.020%7.2交货状态
7.2.1钢带以热处理状态交货，衣面状态为麻面。P
50:030
7.2.2钢带通常涂油供货。在通常的包装、运输、装卸和贮存条件下，供方保证自制造之口起3个月内不生锈，如需方要求不涂油供货，应在订货时协商。注：对于不涂油的产品，供方不承扭产品锈蚀风险，订货时，供方应告知需方在运输、装卸、贮存和使用过程中，不涂洲产品表面易产生轻微划痕，
7.3钢带力学性能
钢带力学性能符合表5规定。
表 5钢带力学性能
EBG190
规定塑性延伸强度 Rral:/MPa
不小于
抗拉强度R/MIa
不小于
厚度不人于0.70mm的钢带，伸长率允许比表中规定数值降低2%（绝对值）7. 4 金相组织
断后伸长率 Agur./%
不小于
7.4.1钢带品粒度应为No.6或更细或以薄饼形品粒交货，允许有两个相邻级别的混合晶粒，钢带的游3
YB/T 4431—2014
离渗碳体应不人于2级。
7.4.2供方在保证晶粒度、游离渗碳体符合要求的情况下可不检，根据需方要求并在合同中注明，可提供实际检验结果。
7.5表面质量
7.5.1钢带衣而不得有结疤、裂纹、拉裂、夹杂、氧化铁皮、铁锈和分层，允许有深度或高度不大于公称厚度公差之平的叫面、凸块、划痕压痕、振痕和麻点等局部缺陷，但不能影响成型及涂覆。7.5.2切边钢带边缘允许有深度不大于钢带宽度允许公差之半的切割不齐及不大于公称厚度允许公差的毛刺。
7.5.3不切边钢带边缘允许有深度不大于5mm的裂边，且其有效究度应保证钢带相应规格最小值。7.5.4整卷钢带允许带缺陷交货，缺陷部分不超过每卷钢带总长度的6%。8试验方法
每批钢带的检验项目、取样数量、取样及试验方法应符合表6规定。表6钢带检验项目、取样数量、取样及试验方法序号
9检验规则
检验项日
化学度分（熔炼分析）
晶粒度
游离渗碳体
表面质量
取样数量
1个/炉
1个/批
1个/批
取样方法
GB/T 20066
GB/T2975横向,P6试样）
GB/T4335
GB/T13298
9.1钢带应按批验收，每批应出同·牌号、同一规格、同一热处理制度的钢带组成。试验方法
GE/T 4336,GB/T 223
系列,GB/T20123
(GB/T 228. 1
GB/T4335
GH/T 13299
常用量具
9.2钢带的厚度，宽度检查部位距俐带两端的距离不小于3000mm，以保证测量的精确性。9.3测量钢带厚度时，切边钢帮测量点在距离剪切边不小于25mm处，不切边钢带测量点在距离轧制边不小于40mm处，以保证测量的精确性。9.4钢带的复验应符合GB/T17505有关规定。10包装、标志及质量证明书
钢带包装、标志及质量证明书符合GB/T247有关规定。11
数值修约
钢带的数佰规则应符合YB/T081有关规定，4
155024·D682
550246
中华人民共和国黑色冶金
行业标准
波纹管用冷轧钢带
YB/T 4431—2014
治金工业出版社版发行
北京北河裕大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印行限公司印刷各地新华书店经销
开本880×1230
印张0.75
宁数14于字
2015年3月第一版
2015年3月第次印刷
统—书号：155024·0682
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
