【行业标准】 刚玉—莫来石砖

本网站 发布时间: 2024-06-08 19:18:10
  • YB/T4381-2014
  • 现行

基本信息

  • 标准号:

    YB/T 4381-2014

  • 标准名称:

    刚玉—莫来石砖

  • 标准类别:

    冶金行业标准(YB)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .rar .pdf
  • 下载大小:

    349KB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YB/T 4381-2014 刚玉—莫来石砖 YB/T4381-2014

标准内容标准内容

部分标准内容:

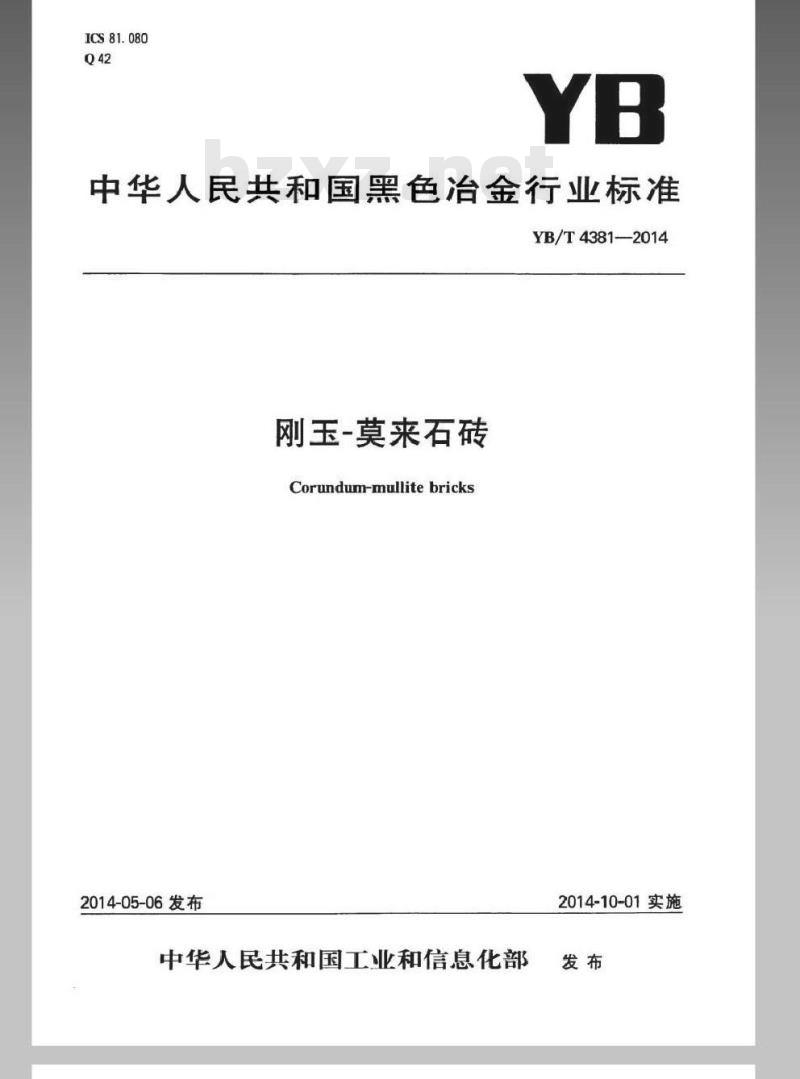

ICS81.080
Q42
中华人民共和国黑色冶金行业标准YB/T4381—2014
刚玉-莫来石砖
Corundum-mullitebricks
2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施

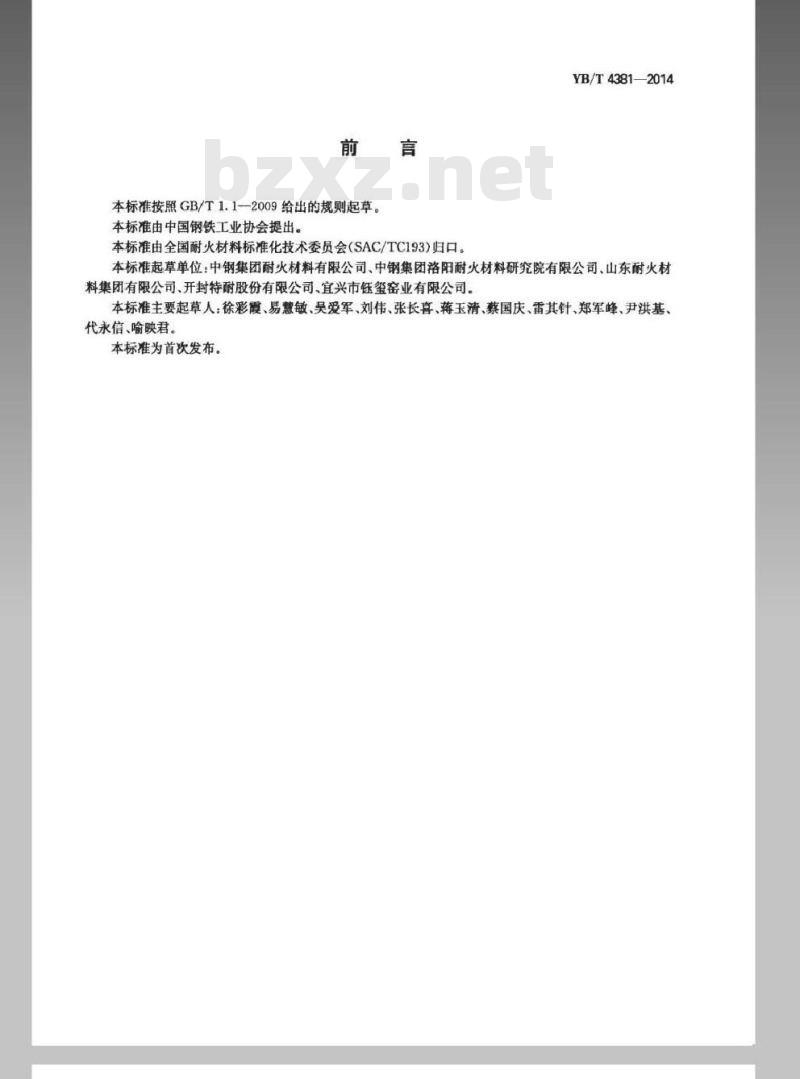

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国耐火材料标准化技术委员会(SAC/TC193)归口:YB/T4381-2014
本标准起草单位:中钢集团耐火材料有限公司、中钢集团洛阳耐火材料研究院有限公司、山东耐火材料集团有限公司、开封特耐股份有限公司、宜兴市钰玺窑业有限公司。本标准主要起草人:徐彩霞、易慧敏、吴爱军、刘伟、张长喜、蒋玉清、蔡国庆、雷其针、郑军峰、尹洪基、代永信、喻映君。
本标准为首次发布。

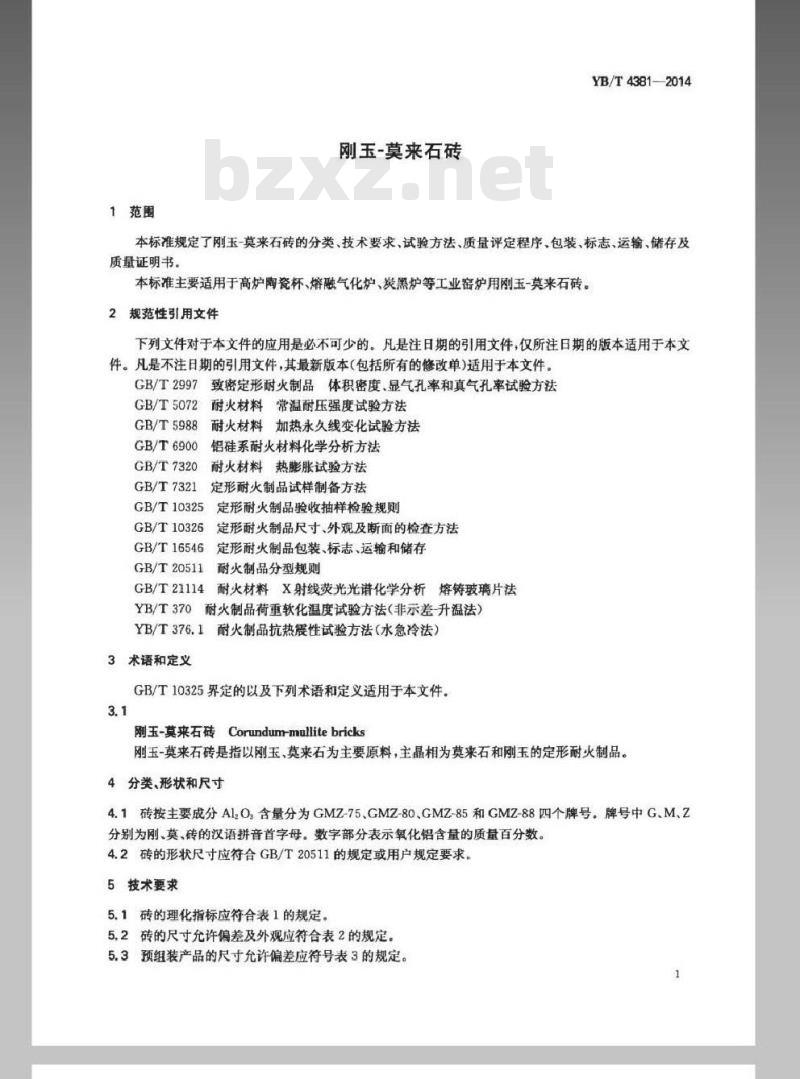

1范围
刚玉-莫来石砖
YB/T4381—2014
本标准规定了刚玉-莫来石砖的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书。
本标准主要适用于高炉陶瓷杯、熔融气化炉、炭黑炉等工业窑炉用刚玉-莫来石砖。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法GB/T5072耐火材料常温耐压强度试验方法GB/T5988耐火材料加热永久线变化试验方法GB/T6900
铝硅系耐火材料化学分析方法
GB/T7320耐火材料热膨胀试验方法GB/T7321定形耐火制品试样制备方法GB/T10325定形耐火制品验收抽样检验规则GB/T10326定形耐火制品尺寸、外观及断面的检查方法GB/T16546定形耐火制品包装、标志、运输和储存GB/T20511耐火制品分型规则
GB/T21114耐火材料X射线荧光光谐化学分析熔铸玻璃片法YB/T370耐火制品荷重软化温度试验方法(非示差-升温法)YB/T376.1耐火制品抗热震性试验方法(水急冷法)3术语和定义
GB/T10325界定的以及下列术语和定义适用于本文件。3.1
刚玉-莫来石砖Corundumrmullitebricks刚玉-莫来石砖是指以刚玉、莫来石为主要原料,主晶相为莫来石和刚玉的定形耐火制品。4分类、形状和尺寸
4.1砖按主要成分AI,O,含量分为GMZ-75、GMZ-80、GMZ-85和GMZ-88四个牌号。牌号中G、M、Z分别为刚、莫,砖的汉语拼音首字母。数字部分表示氧化铝含量的质量百分数。4.2砖的形状尺寸应符合GB/T20511的规定或用户规定要求,5技术要求
5.1砖的理化指标应符合表1的规定。5.2砖的尺寸充许偏差及外观应符合表2的规定。5.3预组装产品的尺寸允许偏差应符号表3的规定。YB/T4381—2014
w(AO)/%
w(FeO)/%
显气孔率/%
体积密度/(g/cm)
常温耐压强度/MPa
荷重软化温度/℃(0.2MPaTa)
加热水久线变化/%(1500℃×2h)热覆稳定性/次(1100℃,永冷)热膨胀率/%(1000℃)

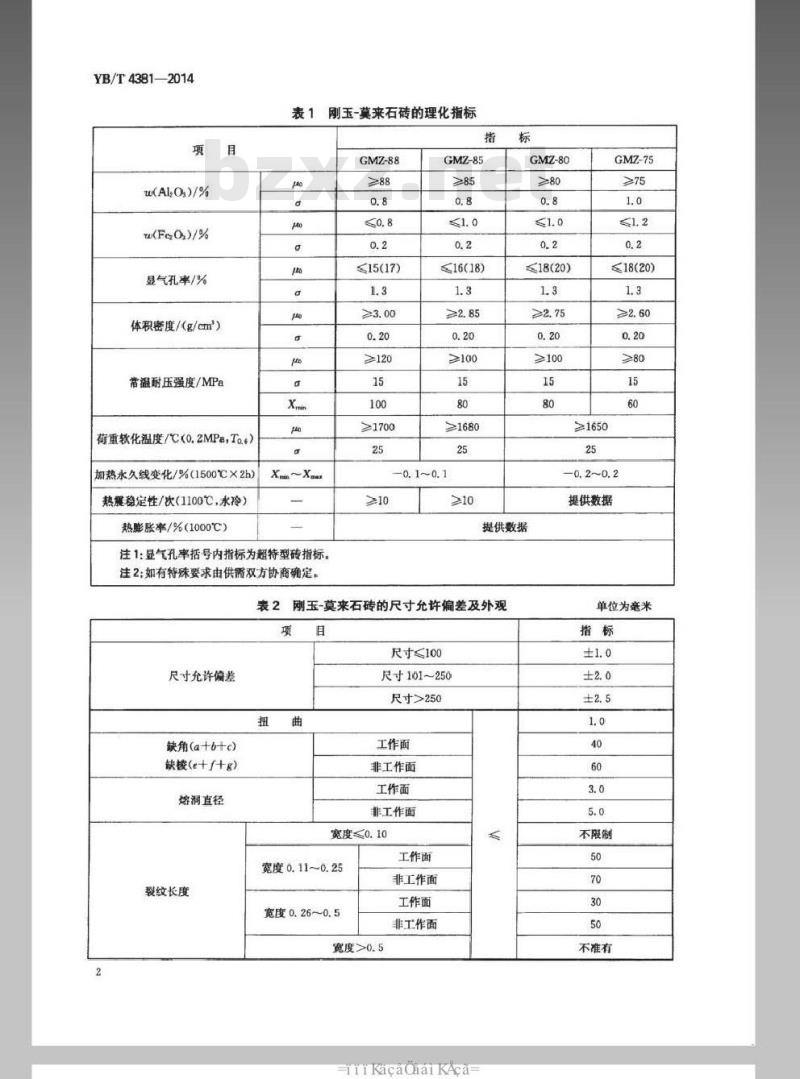

表1刚玉-莫来石砖的理化指标
GMZ-88
>88
XmmXmax
注1:显气孔率括号内指标为超特型砖指标。注2:如有特殊要求由供需双方协商确定,0.8
≤1517)
>3.00
0. 20
>120
100
>1700
GMZ-85
>85
≤16(18)
>2.85
0.20
>100
>1680
0.1~0.1
>10
>10
GMZ-80
>80
≤1.0
18(20)
≥2.75
0. 20
>100
GMZ-75
>75
≤1.2bZxz.net
《18(20)
>2.60
0. 20
≥1650
-0.2~0.2
提供数据
提供数据
表2刚玉-莫来石砖的尺寸允许偏差及外观项
尺寸充许偏差
缺角(a+6+c)
缺楼(e+f+g)
熔润直径
尺寸≤100
尺寸101~250
尺寸>250
工作面
非工作面
工作面
非工作面
宽度<0.10
宽度0.11~0.25
裂纹长度
宽度0.26~0.5
宽度>0.5
工作面
非工作面
工作面
非工作面
HKacaOiaiKAca
单位为米
±1.0
±2.0
±2.5
不限制
不准有
风口、渣口
垂直缝
≤1.0
≤1.5
≤2.0
水平缝
≤1.0
≤2.0

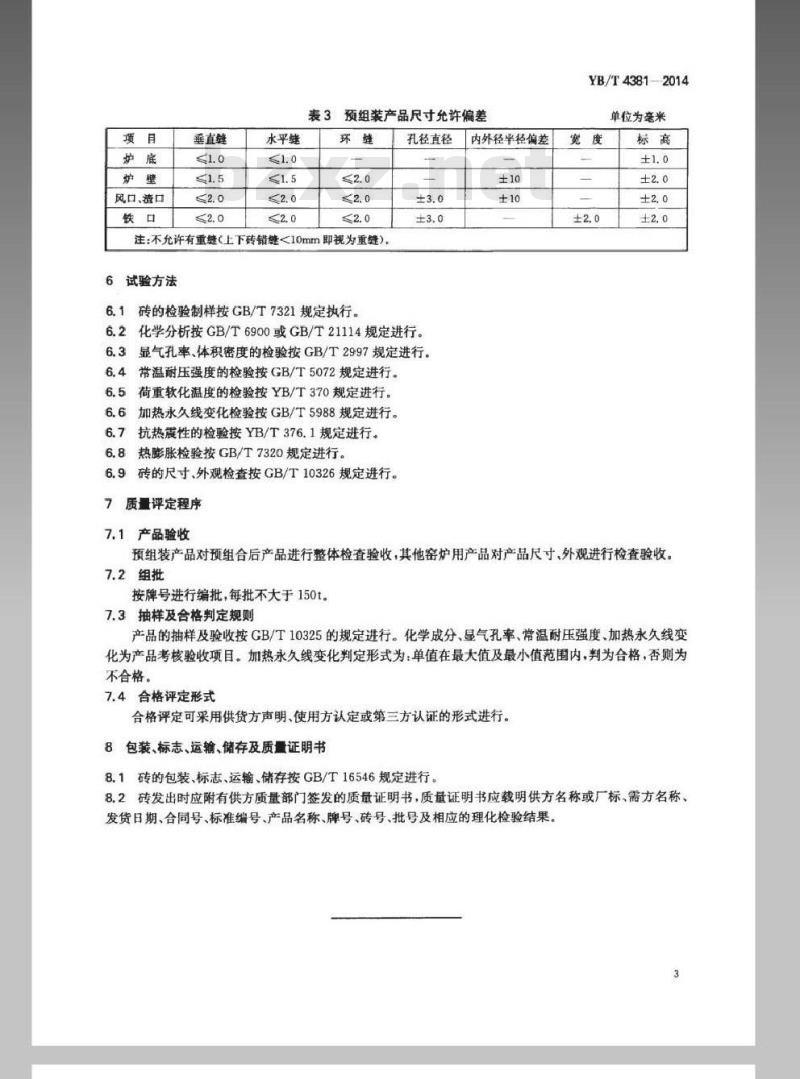

表3预组装产品尺寸允许偏差
≤2.0
注:不允许有重缝(上下砖错缝<10mm即视为重缝)。6试验方法
6.1砖的检验制样按GB/T7321规定执行。孔径直径
±3.0
±3.0
6.2化学分析按GB/T6900或GB/T21114规定进行。6.3显气孔率、体积密度的检验按GB/T2997规定进行。6.4常温耐压强度的检验按GB/T5072规定进行。6.5荷重软化温度的检验按YB/T370规定进行。6.6加热永久线变化检验按GB/T5988规定进行。6.7
抗热震性的检验按YB/T376.1规定进行。6.8热膨胀检验按GB/T7320规定进行。6.9砖的尺寸、外观检查按GB/T10326规定进行。7质量评定程序
7.1产品验收
内外径半径偏差
±10
±10
YB/T43812014
单位为旁来
±2.0
±1.0
±2.0
±2. 0
±2.0
预组装产品对预组合后产品进行整体检查验收,其他密炉用产品对产品尺寸、外观进行检查验收。7.2组批
按牌号进行编批,每批不大于150t。7.3抽样及合格判定规则
产品的抽样及验收按GB/T10325的规定进行。化学成分、显气孔率、常温耐压强度、加热永久线变化为产品考核验收项目。加热永久线变化判定形式为:单值在最大值及最小值范围内,判为合格,否则为不合格。
7.4合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。8包装、标志、运输、储存及质量证明书8.1砖的包装、标志、运输、储存按GB/T16546规定进行。8.2砖发出时应附有供方质量部门签发的质量证明书,质量证明书应载明供方名称或厂标、需方名称、发货日期、合同号、标准编号、产品名称、牌号、砖号、批号及相应的理化检验结果。中华人民共和国黑色冶金
行业标准
刚玉-莫来石砖
YB/T4381-2014
冶金工业出版社出版发行
北京北河沿大街嵩税院北巷39号邮政编码:100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×12301/16印张0.5字数12千字2014年9月第一版 2014年9月第一次印刷统—书号:155024+0600
定价:15.00元
iiKacaQiaiKAca-
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
标准图片预览标准图片预览

标准图片预览:






设为首页 - 收藏本站 - - 返回顶部
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:[email protected]
网站备案号:湘ICP备2023016450号-1
