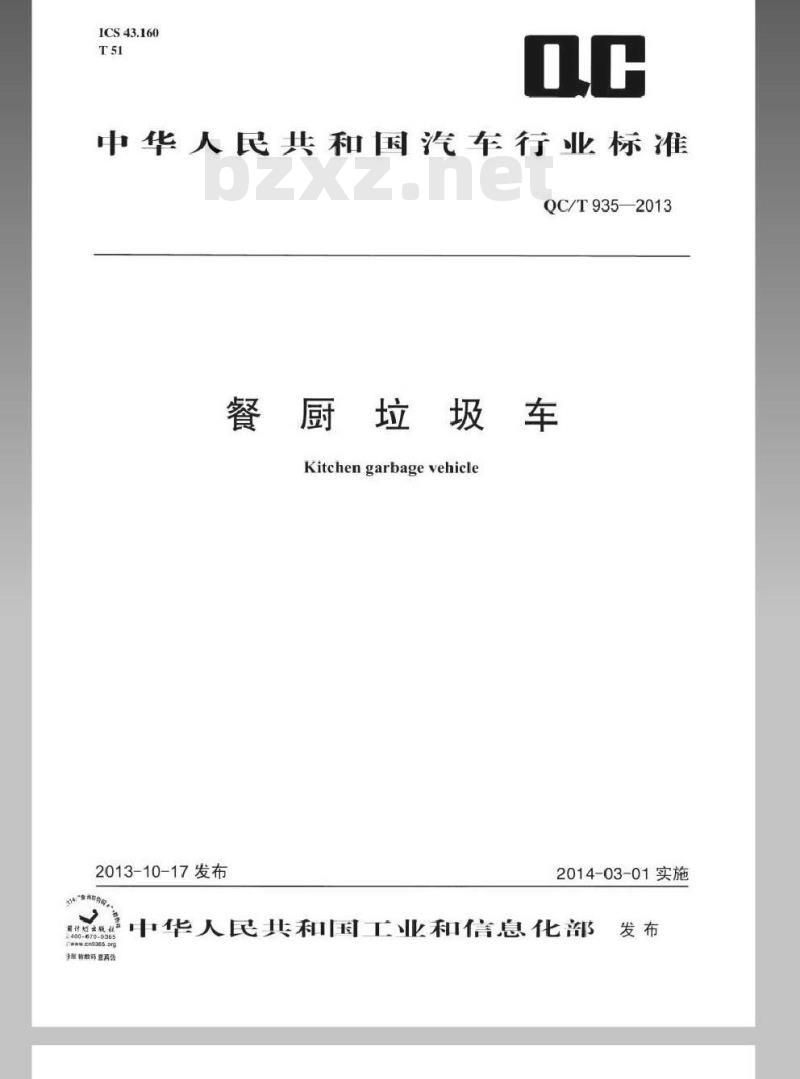

ICS43.160
中华人民共和国汽车行业标准
QC/T935—2013
餐厨垃圾车
Kitchengarbagevehicle
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部发布
品输做码查再伪

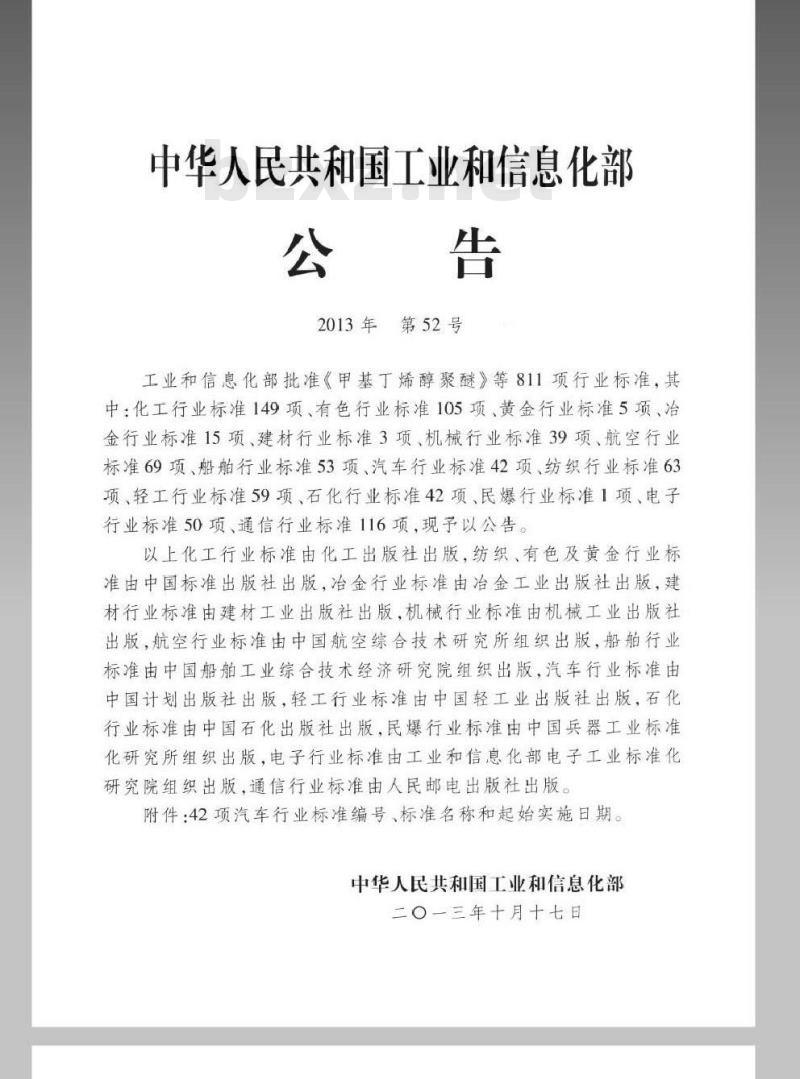

中华人民共和国工业和信息化部公告
2013年第52号
工业和信息化部批准《甲基丁烯醇聚醚》等811项行业标准，其中：化工行业标准149项、有色行业标准105项、黄金行业标准5项治金行业标准15项建材行业标准3项，机械行业标准39项航空行业标准69项船舶行业标准53项汽车行业标准42项，纺织行业标准63项轻工行业标准59项、石化行业标准42项、民爆行业标准1项、电子行业标准50项通信行业标准116项，现予以公告。以上化工行业标准由化工出版社出版，纺织、有色及黄金行业标准由中国标准出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，航空行业标准由中国航空综合技术研究所组织出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，汽车行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，石化行业标准由中国石化出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。附件：42项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一三年十月十七日

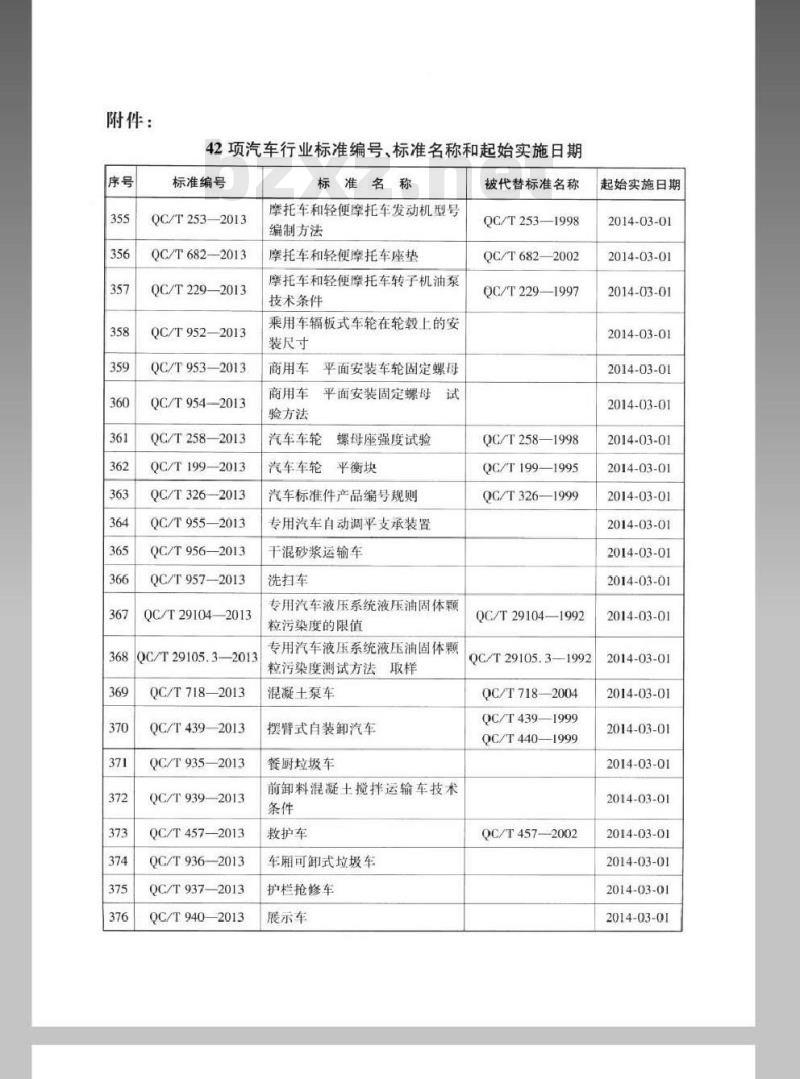

附件：
42项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T253-2013
QC/T6822013
QC/T2292013
QC/T952—2013
QC/T953-2013
QC/T954-2013
QC/T258—2013
QC/T199—2013
QC/T326—2013
QC/T955—2013
QC/T956-2013
QC/T957—2013
QC/T29104—2013
QC/T29105.3—2013
QC/T7182013
QC/T4392013
QC/T935—2013
QC/T939-2013
QC/T4572013
QC/T936—2013
QC/T937-2013
QC/T940—2013
标准名称
摩托车和轻便摩托车发动机型号编制方法
摩托车和轻便摩托车座垫
摩托车和轻便摩托车转子机油泵技术条件
乘用车辐板式车轮在轮毂上的安装尺寸
商用车平面安装车轮固定螺母
商用车
平面安装固定螺母
验方法
汽车车轮
螺母座强度试验
汽车车轮平衡块
汽车标准件产品编号规则
专用汽车自动调平支承装置
干混砂浆运输车
洗扫车
专用汽车液压系统液压油固体颗粒污染度的限值
专用汽车液压系统液压油固体颗粒污染度测试方法取样
混凝土泵车
摆臂式自装卸汽车
餐厨垃圾车
前卸料混凝土揽拌运输车技术
救护车
车厢可卸式垃圾车
护栏抢修车
展示车
被代替标准名称
QC/T253—1998
QC/T6822002
QC/T229—1997
QC/T258—1998
QC/T199—1995
QC/T326—1999
OC/T29104—1992
QC/T29105.3—1992
QC/T718—2004
QC/T439—1999
QC/T4401999
QC/T457-2002
起始实施日期
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01

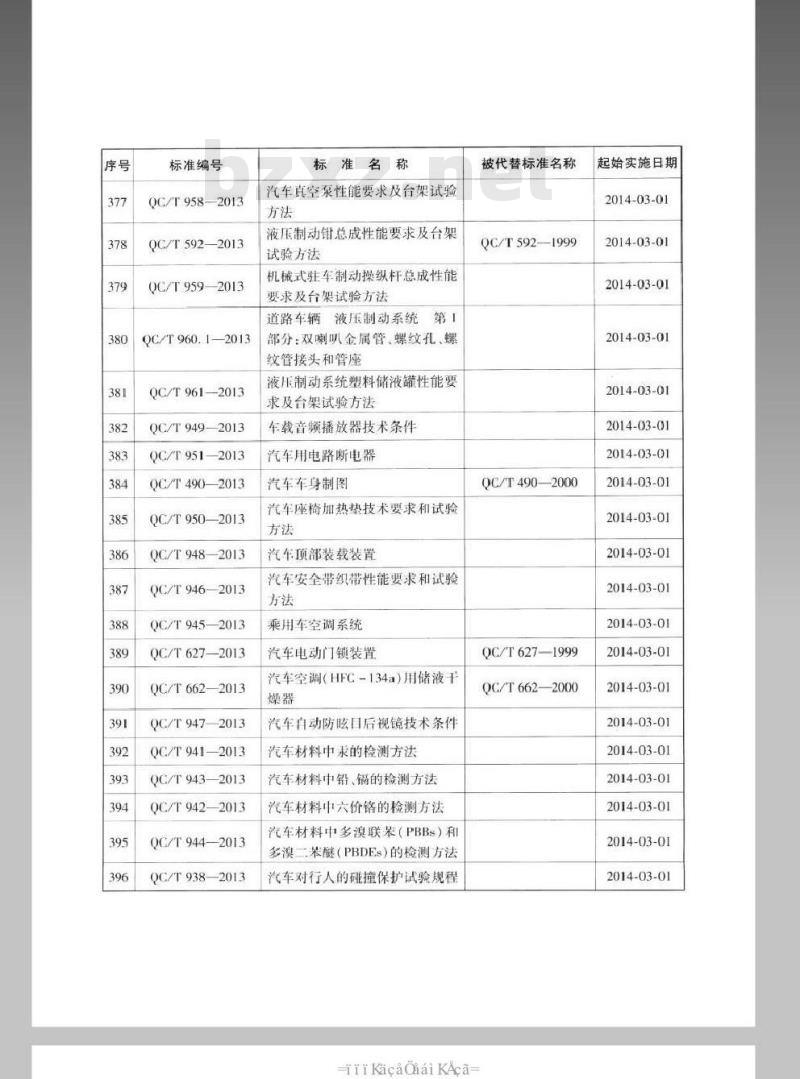

标准编号
QC/T958—2013
QC/T592-2013
QC/T9592013
QC/T960.1—2013
QC/T961-2013
QC/T9492013
QC/T951-2013
QC/T490-2013
QC/T9502013
QC/T948—2013
QC/T9462013
QC/T945—2013
QC/T627-2013
QC/T6622013
QC/T947—2013
QC/T9412013
QC/T943-2013
QC/T942-2013
QC/T944—2013
QC/T938—2013
标准名称
汽车真空泵性能要求及台架试验方法
液压制动钳总成性能要求及台架试验方法
机械式驻车制动操纵杆总成性能要求及台架试验方法
道路车辆液压制动系统第1
部分：双喇叭金属管螺纹孔、螺纹管接头和管座
液压制动系统塑料储液罐性能要求及台架试验方法
车载音频播放器技术条件
汽车用电路断电器
汽车车身制图
汽车座椅加热垫技术要求和试验方法
汽车顶部装载装置
汽车安全带织带性能要求和试验方法
乘用车空调系统
汽车电动门锁装置
汽车空调（HFC-134a）用储液干煤器
汽车自动防眩目后视镜技术条件汽车材料中秉的检测方法
汽车材料中铅、镐的检测方法
汽车材料中六价铬的检测方法
汽车材料中多溴联荣（PBBs）和多溴二苯醚（PBDEs）的检测方法汽车对行人的碰撞保护试验规程被代替标准名称
QC/T592—1999
QC/T4902000
QC/T627-1999
QC/T662—2000
iKacaiaiKAca
起始实施日期
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01wwW.bzxz.Net
2014-03-01
2014-03-01

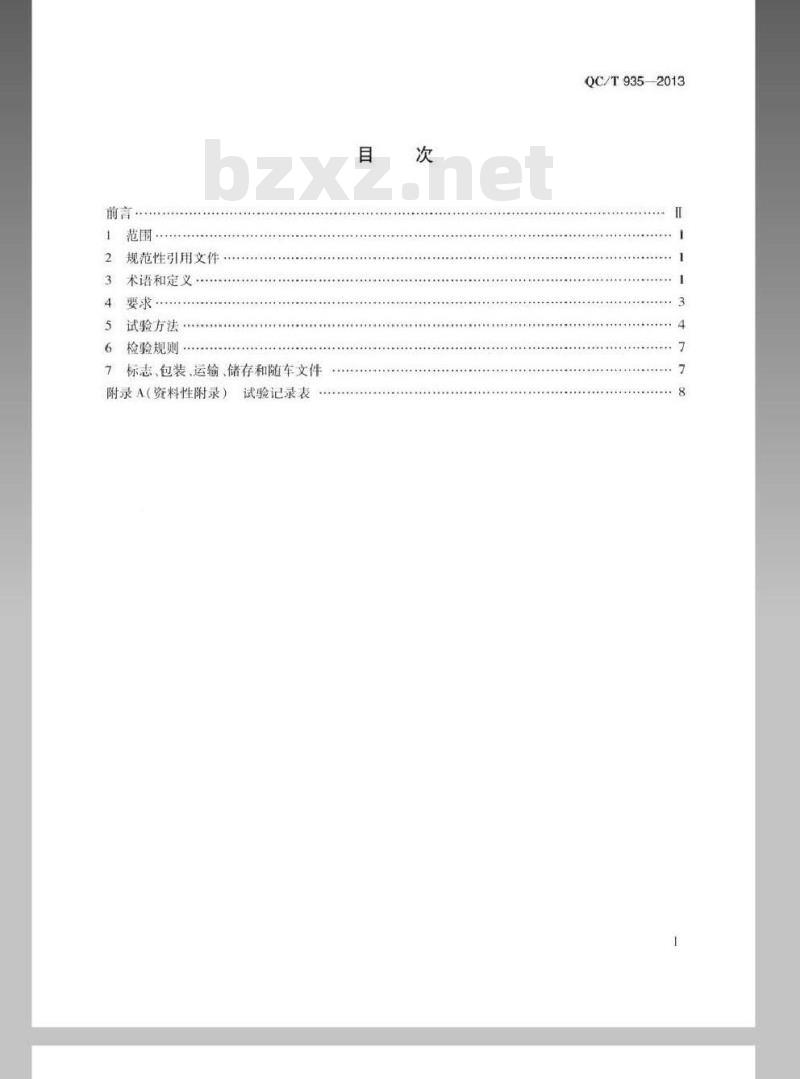

规范性引用文件·
术语和定义
要求·
试验方法
检验规则·
7标志、包装、运输、储存和随车文件附录A（资料性附录）试验记录表目
QC/T935-2013
QC/T9352013
本标准按照CGB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：中联重科股份有限公司，重汽集团专用汽车公司、青特集团有限公司、汉阳专用汽车研究所，
本标准主要起草人：舒春亮、段建国、赵清俊、纪建奕、吴跃玲、王守义，郭鹏、王建春、王伟。iiKacaQiaiKAca
1范围
餐厨垃圾车
QC/T9352013
本文件规定了餐厨垃圾车的术语和定义、要求、试验方法、检验规则、标志，包装，运输、储存和随车文件。
本标准适用于采用定型汽车底盘改装的餐厨垃圾车。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB1495汽车加速行驶车外噪声限值及测量方法GB1589道路车辆外廓尽寸轴荷及质量限值GB/T3766液压系统通用技术条件GB4785汽车及挂车外部照明和光信号装置的安装规定CB7258
机动车运行安全技术条件
CB/T7932气动系统通用技术条件CB/T9969.1工业产品使用说明书总则CB11567.1汽车和挂车侧面防护要求CB11567.2汽车和挂车后下部防护要求GB/T12534汽车道路试验方法通则GB15741汽车和挂车号牌板（架）及其位置GB/T17350一2009专用汽车和专用挂车术语代号和编制方法CJ/T280-2008
塑料垃圾桶通用技术条件
QC/T252
专用汽车定型试验规程
QC/T484
汽车油漆涂层
QC/T587
罐式汽车产品质量检验评定方法OC/T625
汽车用涂镀层和化学处理层
JB/T5943
工程机械焊接技术条件
3术语和定义
下列术语和定义适用于本文件。3.1
餐厨垃圾车kitchengarbagevehicle装备有密封装置和清洗系统等，用于餐厨垃圾的收集和运输的特种结构专用作业汽车。QC/T9352013
【CB/T173502009定义3.1.6.2.50]3.2
容器进料式餐厨垃圾车container-loadingkitchengarbagevehicle其有容器进料倾翻卸料（或强制卸料）等功能的餐厨垃圾车3.3
抽吸进料式餐厨垃圾车suction-typekitchengarbagevehicle其有抽吸进料、强制卸料（或倾翻卸料）等功能的餐厨垃圾车3.4
罐（箱）体有效容积tank（body）effectivecapacity罐（箱）体内部允诈装载餐厨垃圾部分的空间。3.5
机械排料compulsorydischarging利用机械装置进行强制卸料的一种方式3.6
气力排料pneumaticdischargedischarging利用气力进行强制卸料的一种方式3.7
倾翻排料dumpingdischargedischarging垃圾罐（箱）倾翻一定角度，将垃圾卸罐（箱）的方式。3.8
进料工作循环loadingoperationcycle指容器进料式餐厨垃圾车进料时，从托起容器、倾翻容器，直至将容器释放到原位的一次连续往复的过程
机械排料工作循环mechanicaldischargecycle指容器进料式餐厨垃圾车卸料时，从后盖开启卸料，卸料机械装置回位，直至关闭后盖的一次连续的过程，
气力排料工作循环pneumaticdischargecycle指抽吸式餐厨垃圾车卸料时，从开眉气动装置卸料，到卸料完毕后关闭气动装置的次连续的过程
吸满罐（箱）工作时间loadingtocapacitytime抽吸餐厨垃圾至罐（箱）体有效容积所需的工作时间。3.12
最大真空度Max.vacuumcapacity真空抽吸装置在额定转速下持续运转，其真空抽吸装置人口处所能达到的最小绝对压力。2
KacadiaikAca
有效吸程effectivesuction lengthQC/T935-2013
连续抽吸作业时，餐厨垃圾车车轮所在地面到被抽吸液面能达到的最大垂直距离。3.14
最大压排压力Max.dischargingpressure指抽吸式餐厨垃圾车采用气力排料方式卸料时，其气动装置气体出口处所能达到的最大绝对压力。
4要求
4.1整车
4.1.1餐厨垃圾车应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。4.1.2所有零部件需经生产企业的质量检验部门检验合格后方可进行装配4.1.3餐厨垃圾车：
外廓尺寸和质量应符合CB1589的规定：a）
侧倾稳定角和制动性能应符合CB7258的规定：b)
外部照明和光信号装置应符合GB4785的规定：e
加速行驶车外噪声应符合CB1495的规定：d）
侧面防护装置应符合CB11567.1的规定；后下部防护装置应符合GB11567.2的规定。e
4.1.4餐厨垃圾车应设置用于清洗罐（箱）体及车身的清洗装置4.2外观
4.2.1表面应光滑平整，无明显的凹凸等影响外观的缺陷：4.2.2所有外露黑色金属表面均应做防锈处理：4.2.3焊缝质量应符合JB/T5943的规定；4.2.4油漆涂层应符合QC/T484的规定：4.2.5镀层应符合QC/T625的规定。4.3部件
4.3.1罐（箱）体。
4.3.1.1应设置高液位报警系统或液位显示装置，以防止污液在高液位溢出。4.3.1.2
内表面应具备防腐功能
应具有良好的密封性能及强度。4.3.1.4抽吸进料式餐厨垃圾车罐（箱）体承载80kPa（绝对压力）压缩空气时，不应漏气：真空度为20kPa（绝对压力）时，罐（箱）体应无变形。4.3.2容器进料机构。
4.3.2.1应能对所配套的容器（垃圾桶）夹持可靠，机构运行平稳。4.3.2.2应能在设计载荷下连续正常工作；进料工作循环时间不大于45s。4.3.3抽吸系统。
4.3.3.1在规定转速下满负荷运转时无异响3
QC/T935—2013
4.3.3.2应符合表1的规定。
吸污管直径，mm
有效吸程.m
表1抽吸系统基本参数
最大真空度（绝对压力），kPa
最大床排压力（绝对压力），kPa抽吸满罐（箱）工作时间，
4.3.4排料机构。
4.3.4.1应能将罐（箱）体内的餐厨垃圾卸除干净4.3.4.2机械和气力排料工作循环时间应不大于300s。基本参数
≥125
≤360
4.3.4.3倾翻排料时的卸料角应不小于45°倾翻排料工作循环时间应不大于250s。4.3.5液压气动系统
4.3.5.1液压系统管路布置和安装应符合CB/T3766的规定。4.3.5.2液压系统应具有良好的密封性能，各处应无渗漏。4.3.5.3将满载的进料容器停留于提升过程的任意位置上，停留时间为10min，其提升液压缸的活塞杆沉降量应不大于5mml
4.3.5.4罐（箱）体在满载工况下倾翻卸料角达到30°±5位置上停留时间为10min时，举升液压缸的活塞杆最大沉降量应不大于5mm。4.3.5.5气动系统应符合CB/T7932的规定。4.4作业噪声
作业噪声应不大于86dB（A）。
4.5可靠性
进料和卸料机构分别经1000次循环作业的可靠性试验，可靠度应不小于80%。5试验方法
5.1试验条件
5.1.1道路试验条件应符合CB/T12534的有关规定。5.1.2进料容器应符合CJ/T280-2008中120L240L垃圾桶规格和要求5.1.3试验用水池的水面距试验样车停放处地面的垂直距离满足餐厨垃圾车有效吸程试验的需要（试验过程中水面高度变化不大于50mm）5.2外观检验
外观检验采用目测。
5.3强制性检验
餐厨垃圾车的侧面防护和后下部防护装置、侧倾稳定角、外部照明和光信号装置等检验项目按4
iKacaOiaiKAca
相关强制性标准规定进行。
5.4车辆参数测试
尺寸，性能参数试验按QC/T252要求进行。5.5罐（箱）体有效容积测量
QC/T935-2013
用地中衡秤出罐（箱）体加净水（至报警高度时或高液位）前后的整车总质量。按式（1）计算得出罐（箱）体有效容积，结果记入附录A表A1。V=M,-M
式中：
V—罐（箱）体有效容积，L；
M，罐（箱）体加满净水后整车总质量，kg：M。罐（箱）体加装净水前整车总质量，kg；p——水的密度，lkg/L。
5.6机构性能试验
5.6.1进料机构。
容器装载物料至有效容积的80%时，操作进料机构，观察容器的起、放、倾翻动作是否平稳、倾翻倒料时有无溢、漏料。
5.6.2卸料角试验。
将罐（箱）体空载向后倾翻最大卸料位置时，用角度仪测量罐（箱）体底部与大梁平面的夹角。测量结果记人附录A表A.2。
5.7工作循环时间试验
5.7.1进料工作循环时间试验。
将容器（垃圾桶）空载置于地面，操作进料机构，用秒表测量工作循环所需的时间。测量3次，取平均值记录于附录A的表A.2。
5.7.2排料工作循环时间试验。
在满载工况下，操作排料机构，用秒表计时，测量机械或气力等强制排料作业工作循环所需的时间。测量3次，取平均值记录于附录A的表A.2。5.8油缸沉降量试验
5.8.1将满载的容器停留于提升过程的任意位置上，停留时间为10min，用钢直尺测量提升液压缸活塞杆的沉降量。将结果记人附录A表A.3。5.8.2罐（箱）体在满载工况下，倾翻卸料角达到（30°+5°）位置上停留时间为10min，用钢直尺测量其举升液压缸活塞杆的沉降量。将结果记人附录A表A.3。5.9罐（箱）体水密封性能试验
关闭罐（箱）体后盖，向罐（箱）体内注人不少于总容积80%的清水，停留时间不少于5min，观察罐（箱）体底部四周有无渗漏现象。将试验结果记人附录A表A.4。5.10罐（箱）体气密封性能试验将真空抽气口和抽吸管堵严密封，罐（箱）后盖关紧密封，在罐（箱）体所有焊缝和连接密封部位涂5
QC/T935-2013
上肥皂液，利用试验设备向罐（箱）内输送压缩空气。当罐（箱）内压力达到80kPa（绝对压力）后，保持5min。检查罐（箱）体周围及焊缝处是否有起泡沫或冒泡等渗漏现象。将试验结果记人附录A表A.4。5.11抽吸性能试验
5.11.1最大真空度测定。
关闭罐（箱）的后盖，抽吸胶管进口堵严使其密封。试验开始后，将抽气真空装置控制在额定转速（或发动机对应转速）观察真空表指针指示的最大真空度读数：a）持续稳定指示时间不少于2min；b）取指针抖动范围的中间值。
将测量结果记人附录A的表A.4。5.11.2有效吸程及吸满罐（箱）时间试验试验开始后，将抽气真空装置控制在额定转速（或发动机对应转速），抽吸至罐（箱）内报警液面位置，用卷尺测出有效吸程并记人附录A表A.4。从真空录工作时起记时至抽吸到防溢装置关闭时结束，采用秒表记时测量吸满罐（箱）时间，将测量结果记人附录A表A.4
5.12噪声测量
以被测车辆为中心，半径为25m范围内没有反射障碍物，环境噪声比所测噪声应至少低10dB（A），在图1所示的A、B两测点各测量2次，取最大值：测量方法按GB1495的规定，测量结果记入附录A表A.5。
辆纵胸轴线
A，B两测点位置离地高度1.2m
Z铺理）
图1作业噪声测点位置示意图
5.13可靠性试验
按QC/T587的规定对餐厨垃圾车出现的故障进行分类和统计。可靠性按式（2）计算，计算结果记人附录A表A.6。
式中：
可靠度，%：
T可靠性试验时间总和,min；
iiKacaoiaiKAca
