【国家标准】 冶炼用精选粒铁

ICS77.140.99
中华人民共和国国家标准
GB/T30899--2014
治炼用精选粒铁
Selectedluppenforsmelt
2014-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-05-01实施

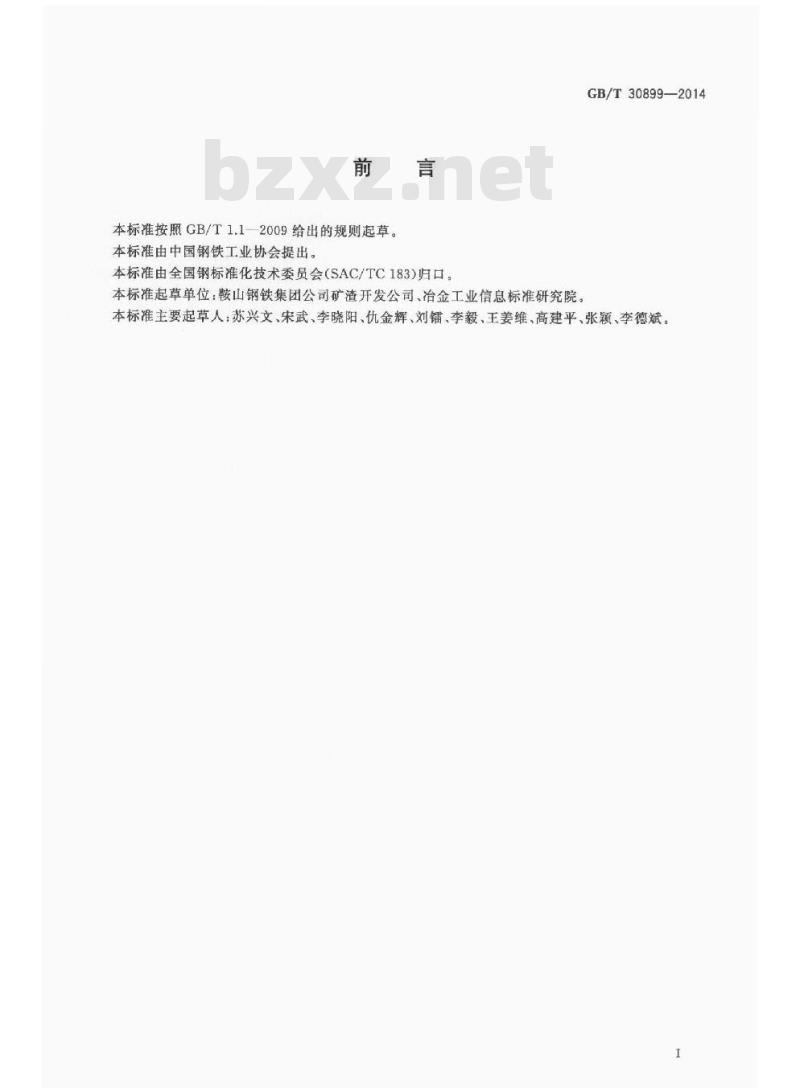

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口：本标准起草单位：鞍山钢铁集团公司矿渣开发公司、冶金工业信息标准研究院。GB/T30899-—2014
本标准主要起草人：苏兴文、宋武、李晓阳、优金辉、刘镭、李毅、王姜维、高建平、张颖、李德斌。1范围

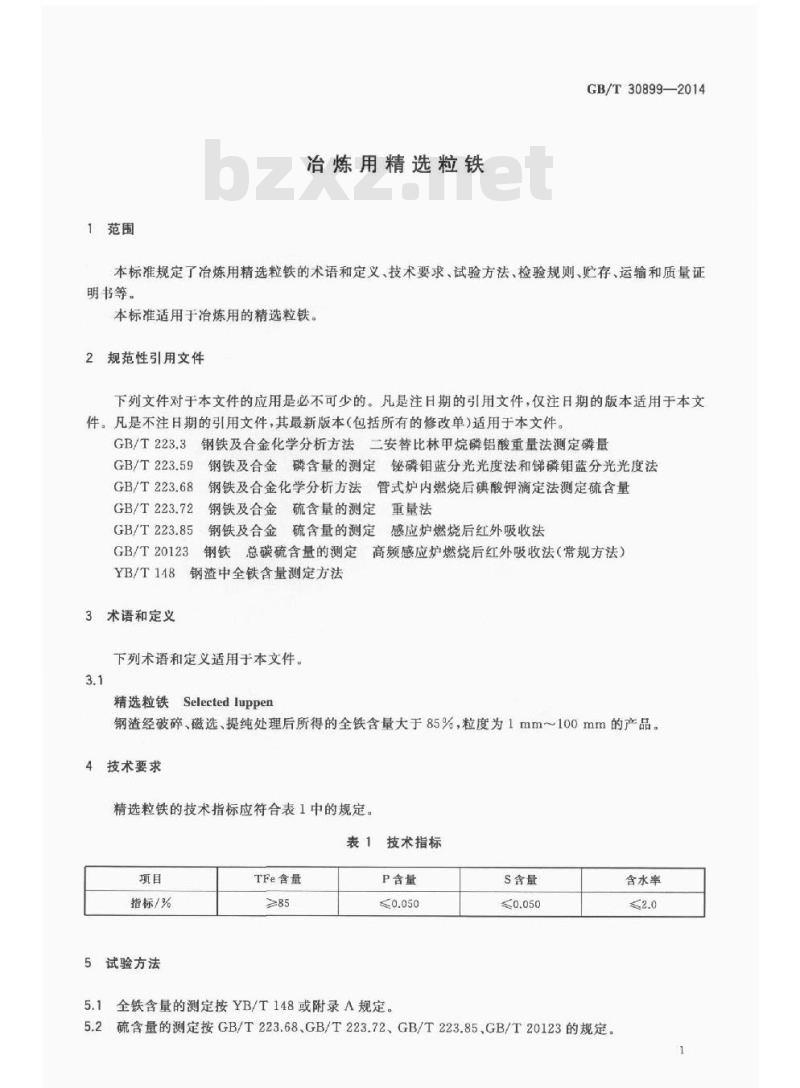

治炼用精选粒铁
GB/T30899—2014
本标准规定了冶炼用精选粒铁的术语和定义、技术要求、试验方法、检验规则、贮存、运输和质量证明书等。
本标准适用于冶炼用的精选粒铁。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷铝酸重量法测定磷量GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和磷钼蓝分光光度法GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.72
GB/T223.85
钢铁及合金硫含量的测定重量法钢铁及合金硫含量的测定感应炉燃烧后红外吸收法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20123
YB/T148钢渣中全铁含量测定方法3术语和定义
下列术语和定义适用于本文件。3.1
精选粒铁Selectedluppen
钢渣经破碎、磁选、提纯处理后所得的全铁含量大于85%，粒度为1mm~100mm的产品。4技术要求
精选粒铁的技术指标应符合表1中的规定。表1技术指标
指标/%
5试验方法
TFe含量
P含量
5.1全铁含量的测定按YB/T148或附录A规定。S含量
5.2硫含量的测定按GB/T223.68、GB/T223.72、GB/T223.85、GB/T20123的规定。含水率
GB/T30899-—2014
5.3磷含量的测定按GB/T223.3、GB/T223.59的规定。5.4含水率的测定按照附录B的规定。6检验规则
6.1组批
以连续供应的500t的精选粒铁为一批，不足500t按一批计，每批为一个检验单位。6.2取样
每一批为一取样单位，样品从不小于10个取样点共采取约20g，从样品中随机取实验室用分析样。
6.3判定规则
检验结果均符合表要求。如果检验有不合格项，允许对其中不合格项进行备样复验，合格后判为本批合格，否则为不合格批
7贮存运输和质量证明书
7.1贮存运输
贮存运输中，不得混入其他杂
7.2质量证明书
每批出厂数产品都应附有技术部门签发的质量证明书，证明书中应注明，供方名称、需方名称、生产日期、发货日期、产品名称、批号和各项指标检验结果2
iiKacaOaiKAca-
A.1适用范围
附录A
(规范性附录）
精选粒铁中全铁含量的测定
本方法适用于冶炼用精选粒铁中全铁含量的测是A.2仪器与设备
A.2.1测定箱
100mmX00m×100mm的铁箱。
台秤（包括磅秤）
称量范围与测定质量相匹配感量不大于试样质量的0.A.3
试样准备
采集有代表性的精选粒铁不少于手10kg按四分法缩分至试验所需量A.4
操作步骤
A.4.1称量测定箱质量，记为ma。A.4.2根据排水法计算测定箱体积，记为V。。GB/T30899—2014
A4.3将测试样品放人测定箱中，样品与测定箱上沿齐平。用台种称量样品与测定箱的总质量，记为m
A.4.4将装有样品的测定箱装满水，用台秤称量此时的总质量，记m2。A.5
分析结果的计算
A.5.1样品体积
按式(A.1)计算：
V=V。-(mz—m)/pe
式中：
V——样品体积，单位为立方厘米（cm\）；V。
测定箱体积，单位为立方厘米（cm2）；样品加水后的总质量，单位为克（g）；样品与测定箱的总质量，单位为克（g）：一水的密度，室温下取1.0，单位为克每立方厘米（g/m\）。Po
.(A.1)
GB/T30899—2014
A.5.2样品中钢渣质量
按式（A.2)计算：
式中：
[axV-(m-m))
样品中钢渣质量，单位为克（g）：样品体积，单位为立方厘米（cm）；测定箱质量，单位为克（g）；
样品与测定箱的总质量，单位为克（g)；钢渣中金属铁密度，取6.89，单位为克每立方厘米（g/cm2）；钢渣密度，取2.56，单位为克每立方厘米（g/cm2）；铁，渣密度差值，取4.33，单位为克每立方厘米（g/cm2）。样品中金属质量
按式(A.3)计算：
m-(m-m)-m
式中：
样品中金属质量，单位为克（g）：测定箱质量，单位为克（g）；
样品与测定箱的总质量，单位为克（g），样品中钢渣的质量。
A.5.4全铁含量的计算
按式(A.4)计算：
式中：
测定箱质量，单位为克（g）；
kXm+^×m×100%
mr-m。
样品与测定箱的总质量，单位为克（g）；样品中钢渣的质量，单位为克（g）；样品中金属质量，单位为克（g）；钢尾渣中铁含量系数，取0.19；钢渣中金属含铁量系数，取0.98riKicanaiKAca-
B.1适用范围wwW.bzxz.Net
附录B
（规范性附录）
精选粒铁含水率的测定
本方法适用于冶炼用精选粒铁含水率的测定B.2
仪器与设备
烘干箱
可控制温度10℃300℃，控制精度为士5℃。B.2.2
试样盘
300mm×500mm、高20mm~30mm的铁盘，带盖。B.2.3
称量设备
最大称量不小于2000g，感量0.5g。B.3
试样准备
B.3.1试样数量
采集有代表性的精选粒铁不少于2kg。B.3.2
试样制备
将样品混匀后按四分法将精选粒铁缩分到两份试验需要量，每份1kg。测试步骤
B.4.1取两份试样，分别进行测试。GB/T30899—2014
B.4.2准确称取1000g试样，放人试样盘中，然后置于105℃的烘干箱内烘2h。取出，加盖，放在室温条件下冷至室温，称量试样质量。B.5
分析结果的计算
精选粒铁中含水率w按式（B.1)计算：B.5.1
w=(m-m,)/m。X100%
--（B.1)
GB/T30899-2014
m。—精选粒铁初始质量，单位为克(g)：m—烘干后精选粒铁质量，单位为克（g）。B.5.2如果两次试验结果差值应不大于0.4%，以两次试验结果的平均值作为样品的含水率。-iiKacaQiaikAca
GB/T30899-2014
打印日期：2015年3月23日F055
中华人民共和国
国家标准
冶炼用精选粒铁
GB/T308992014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010）64275323发行中心：（010)51780235读者服务部：（010）68523946
中国标准出版社皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数12千字2014年9月第一版 2014年9月第一次印刷书号：155066·1-49893定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
