【行业标准】 无损检测仪器 金属磁记忆检测仪 性能试验方法

ICS19.100
备案号：44535--2014

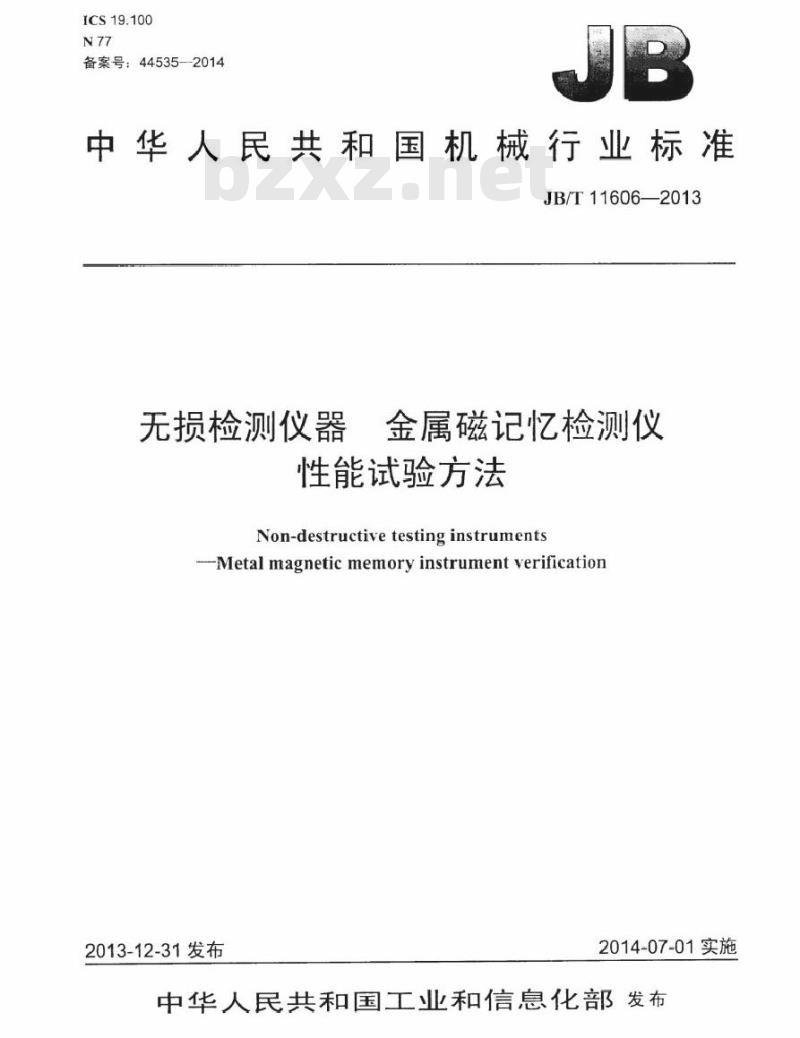

中华人民共和国机械行业标准
JB/T11606—2013
无损检测仪器
金属磁记忆检测仪
性能试验方法bZxz.net
Non-destructivetestinginstruments-Metal magnetic memory instrumentverification2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言

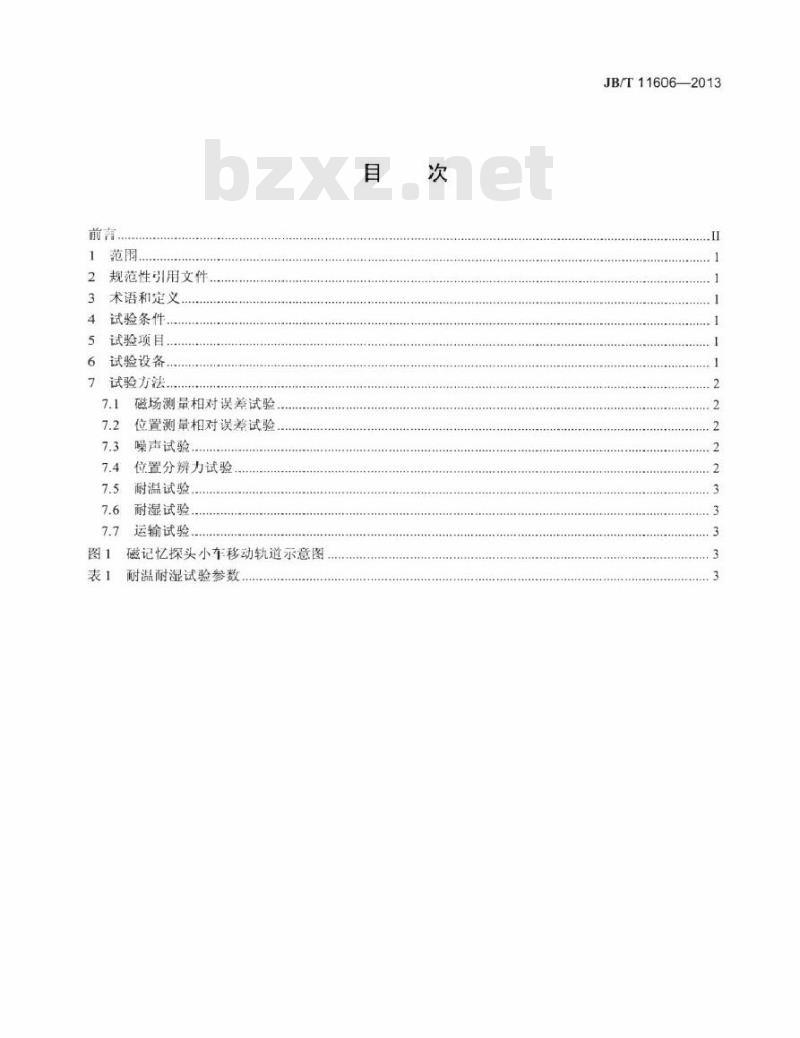

2规范性引用文件
3术语和定义
试验条件。
试验项目
试验设备..
试验方法.
磁场测量相对误差试验
位置测量相对误差试验，
噪声试验
位置分辨力试验
耐温试验..
耐湿试验.
运输试验
磁记忆探头小车移动轨道示意图耐温耐湿试验参数
JB/T11606—2013
JB/T11606--2013

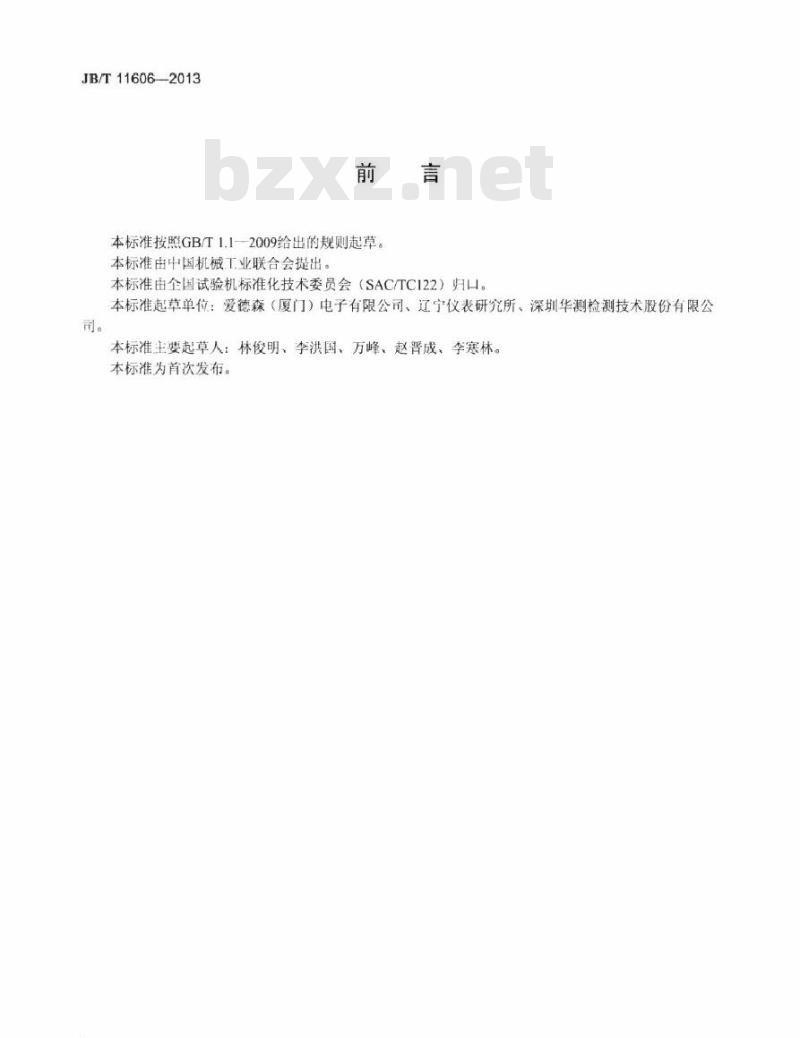

本标准按照GB/T1.12009给出的规则起草。本标准由中国机械工业联合会提出。本标准由企国试验机标准化技术委员会（SAC/TCI22）归H。本标准起草单位：爱德森（厦门）电子有限公司、辽宁仪表研究所、深圳华测检测技术股份有限公司。
本标准主要起草人：林俊明、李洪国、万峰、赵晋成、李寒林。本标准为首次发布。

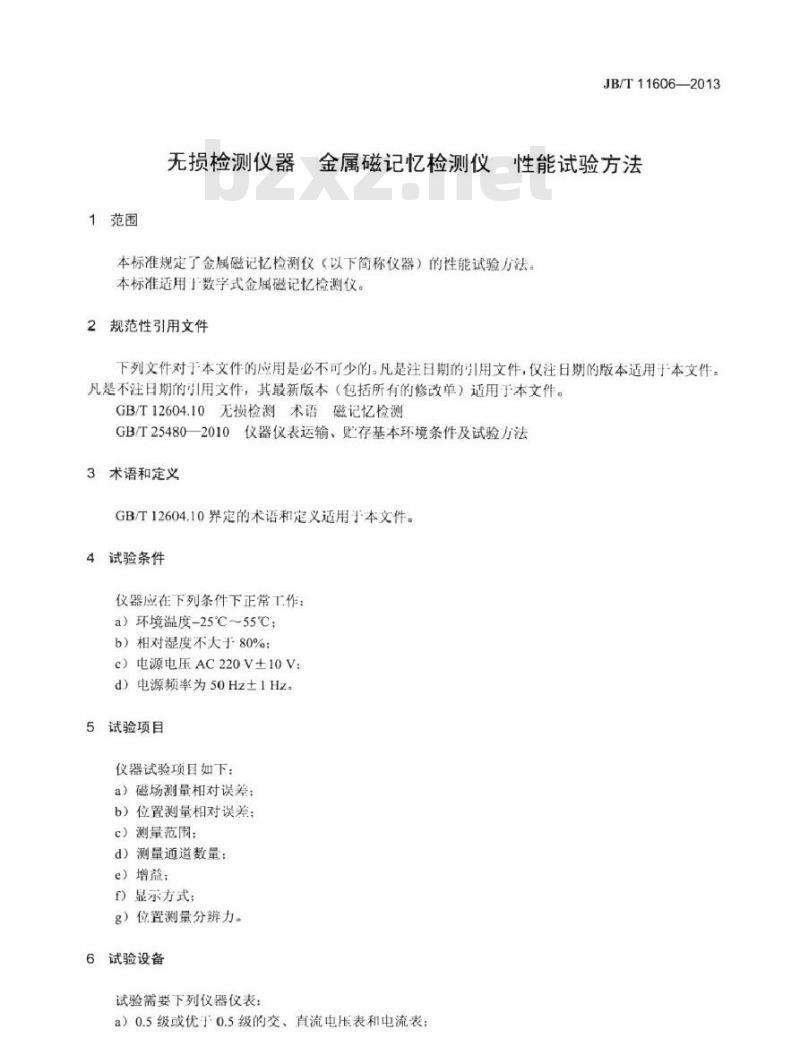

1范围
无损检测仪器
JB/T11606——2013
金属磁记忆检测仪
性能试验方法
本标准规定了金属磁记忆检测仪《以下简称仪器）的性能试验方法。本标准适用丁数字式金属磁记忆检测仪。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T12604.10无损检测术语磁记忆检测GB/T25480一2010仪器仪表运输、贴存基本环境条作及试验方法3术语和定义
GB/T12604.10界定的术语和定义适用于本文件试验条件
仪器应在下列条件下正常工作：a）环境温度-25℃~55℃；
b）相对湿度不大于80%：
c）电源电压AC220V土10V：
d）电源频率为50Hz士1Hz。
5试验项目
仪器试验项目如下：
a）磁场测量相对误差；
b）位置测量相对误差；
c）测量范围：
d）测量通道数量：
e）增益；
f）显示方式：
g）位置测量分辨力。
6试验设备
试验需要下列仪器仪表：
a）0.5级或优于0.5级的交、直流电压表和电流表：JB/T11606—2013
b）信号发生器：幅度误差不大于2%，频率误差不大于0.1%：e）1级或优于1级的千分表和扭簧比较仪：d）不低50MHz双踪示波器：
e）频率计或频谱分析仪。

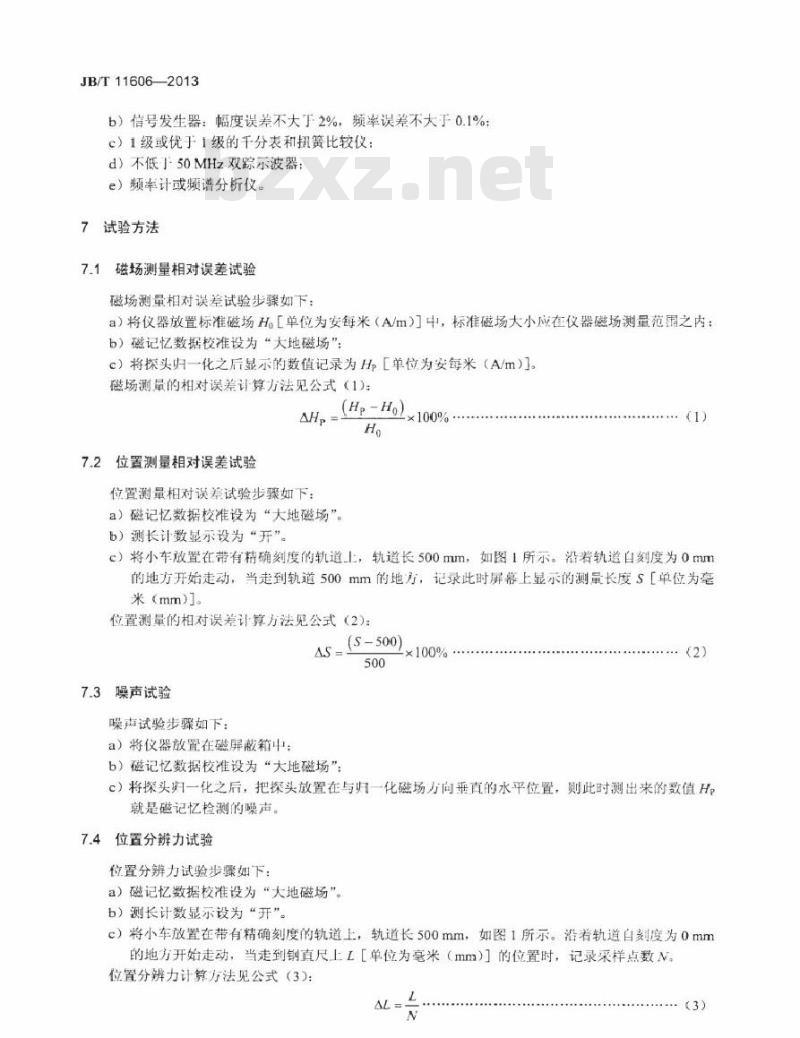

7试验方法
7.1磁场测量相对误差试验
磁场测量相对误差试验步骤如下：a）将仪器放置标准磁场H。［单位为安每米（A/m）]中，标准磁场大小应在仪器磁场测量范围之内：b）磁记忆数据校准设为“大地磁场”：c）将探头归一化之后显示的数值记录为Hp［单位为安每米（A/m）磁场测量的相对误差计算方法见公式（1)：（Hp-Ho)×100%
7.2位置测量相对误差试验
位置测量相对误差试验步骤如下a）磁记忆数据校准设为“大地磁场\。b）测长计数显示设为“开”
c）将小车放置在带有精确刻度的轨道上，轨道长500mm，如图1所示。沿着轨道白刻度为0mm的地方开始走动，当走到轨道500mm的地方，记录此时屏幕上显示的测量长度S「单位为毫米（mm）。
位置测量的相对误差计算方法见公式（2)：(S-500)
7.3噪声试验
噪声试验步骤如下：
a）将仪器放置在磁屏蔽箱中：
b）磁记忆数据校准设为“大地磁场”：100%
c）将探头归一化之后，把探头放置在与归一化磁场方向垂直的水平位置，则此时测出来的数值H就是磁记忆检测的噪声。
7.4位置分辨力试验
位置分辨力试验步骤如下：
a）磁记忆数据校准设为“大地磁场”。b）测长计数显示设为“开”。
c）将小车放置在带有精确刻度的轨道上，轨道长500mm，如图1所示。沿若轨道自刻度为0mm的地方开始走动，当走到钢直尺上L【单位为毫米（mm）】的位置时，记录采样点数N位置分辨力计算方法见公式（3)：1
：（3)
7.5耐温试验
7.5.1概述
磁记忆探买小车
图1磁记忆探头小车移动轨道示意图500
小车移动轨道
JB/T11606-2013
在进行耐温试验时，高、低温箱内的温度应保持恒定均匀，温差不超过土3℃，箱内空间至少应为被检仪器的3倍。为防止湿度的影响，在不影响耐温试验的条件下，必要时，宜采取对高、低温箱密封或注入干燥空气等措施。
7.5.2高温试验
将仪器放入高温箱内，试验参数见表1。高温试验后，使温度降至室温，取出仪器并在正常工作条件下放置24h以上，再对仪器进行性能试验，其性能仍应满足4.3.1、4.3.2的要求。表1耐温耐湿试验参数
温度试验
高温试验
试验温度
保持时间
低温试验
升温速度
试验温度
-25±3
将仪器放入低温箱内，试验参数见表1。低温试验
保持时间
降温速度
湿度试验
相对湿度
保持时间
低温试验后，使温度升至室温，使流度升至室温，取出仪器并在正常工作条件下放置24h以上，再对仪器进行性能试验，果性能仍应满足43的要求（低温试验后，若仪器有凝水现象，应适当延长预热时间或采用风扇通风等其他方法迅速去潮）。7.6耐湿试验
耐湿性能的检测万法应按GB25480一2010中4.4热行，试验后再对仪器进行性能试验，具性能仍应满足本标准4.3的要求。
7.7运输试验
运输性能的试验项目和方法应按GB/T25480一2010中第4章执行，试验后再对仪器进行性能试验其性能仍应满足本标准4.3的要求。3
