【行业标准】 压铸用给料机 第1部分型式与基本参数

ICS25.120.30
备案号：44134—2014
中华人民共和国机械行业标准
JB/T11554.1—2013
压铸用给料机
第1部分：型式与基本参数Www.bzxZ.net
Ladlerfordiecastingmachine
Part1：Typesandbasicparameters2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布范围

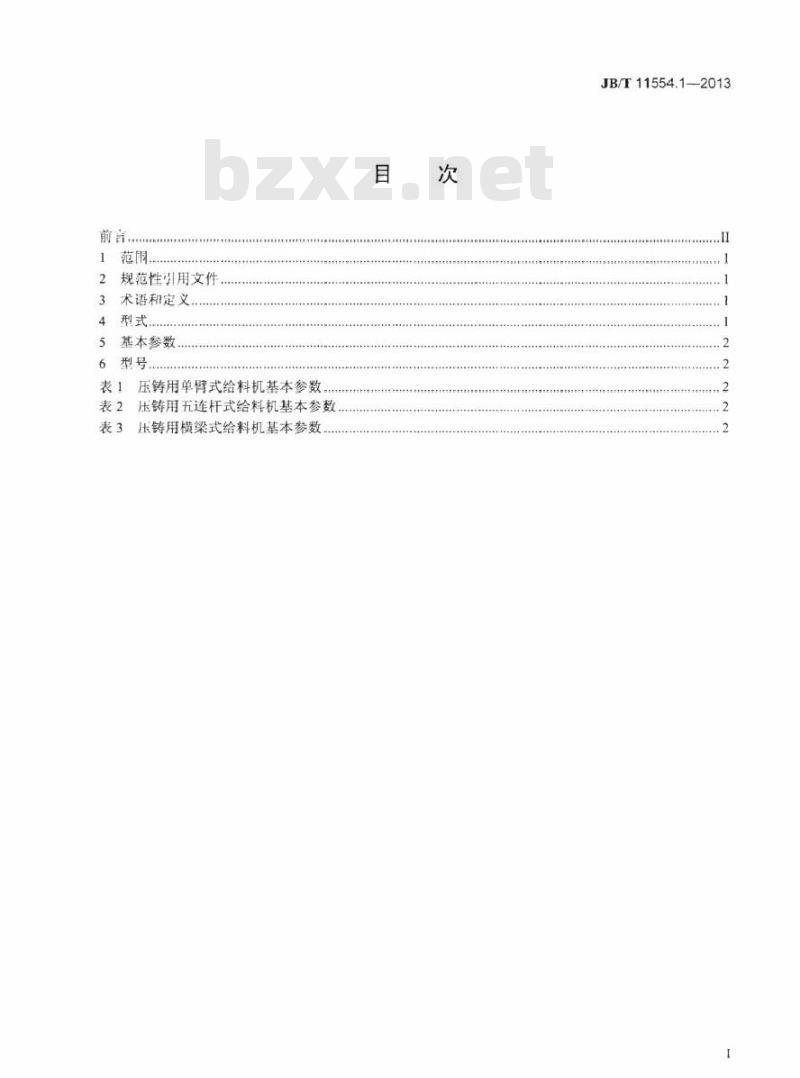

规范性别用文件
3术语和定义，
4型式
5基本参数
6型号..
表！压铸用单臂式给料机基本参数表2压铸用五连杆式给料机基本参数表3压铸用横梁式给料机基本参数目
JB/T11554.1-2013
JB/T11554.12013

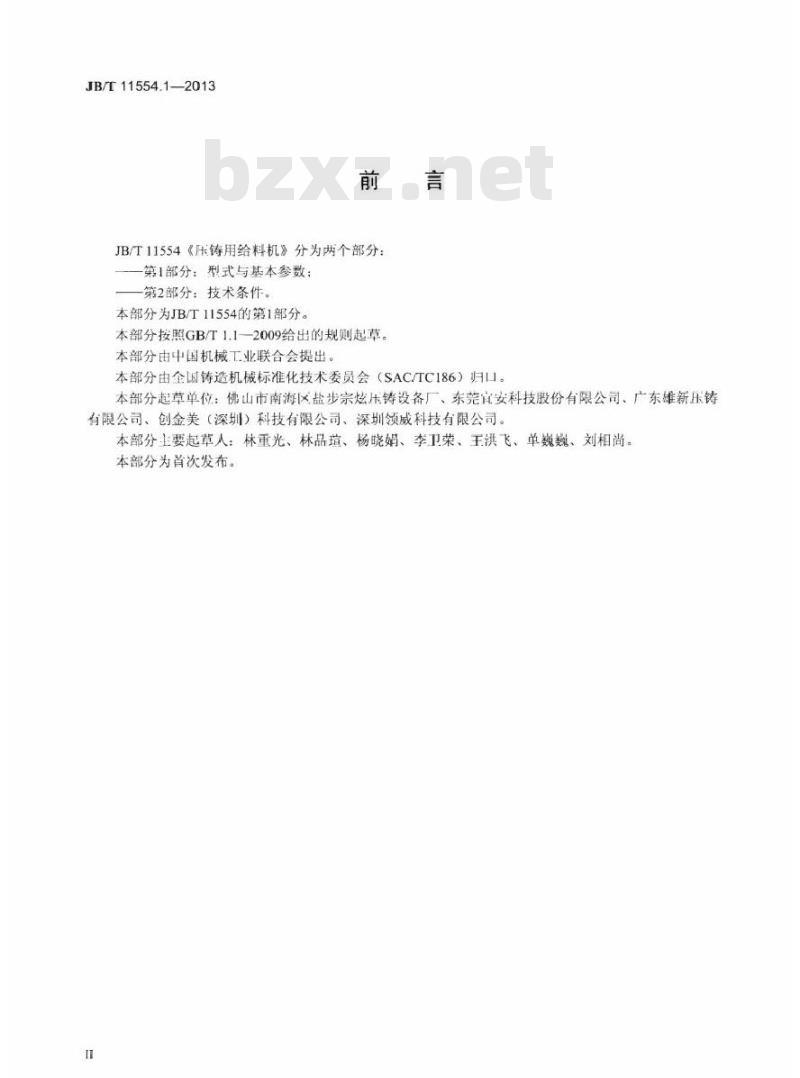

JB/T11554《压铸用给料机》分为两个部分：第1部分：型式与基本参数；
第2部分：技术条件。
本部分为JB/T11554的第1部分。本部分按照GB/T1.1—2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。本部分起草单位：佛山市南海区盐步宗炫压铸设备厂、东莞宜安科技股份有限公司、广东雄新压铸有限公司、创金美（深圳）科技有限公司、深圳领威科技有限公司。本部分主要起草人：林重光、林品、杨晓娟、李卫荣、王洪飞、单巍巍、刘相尚。本部分为首次发布。

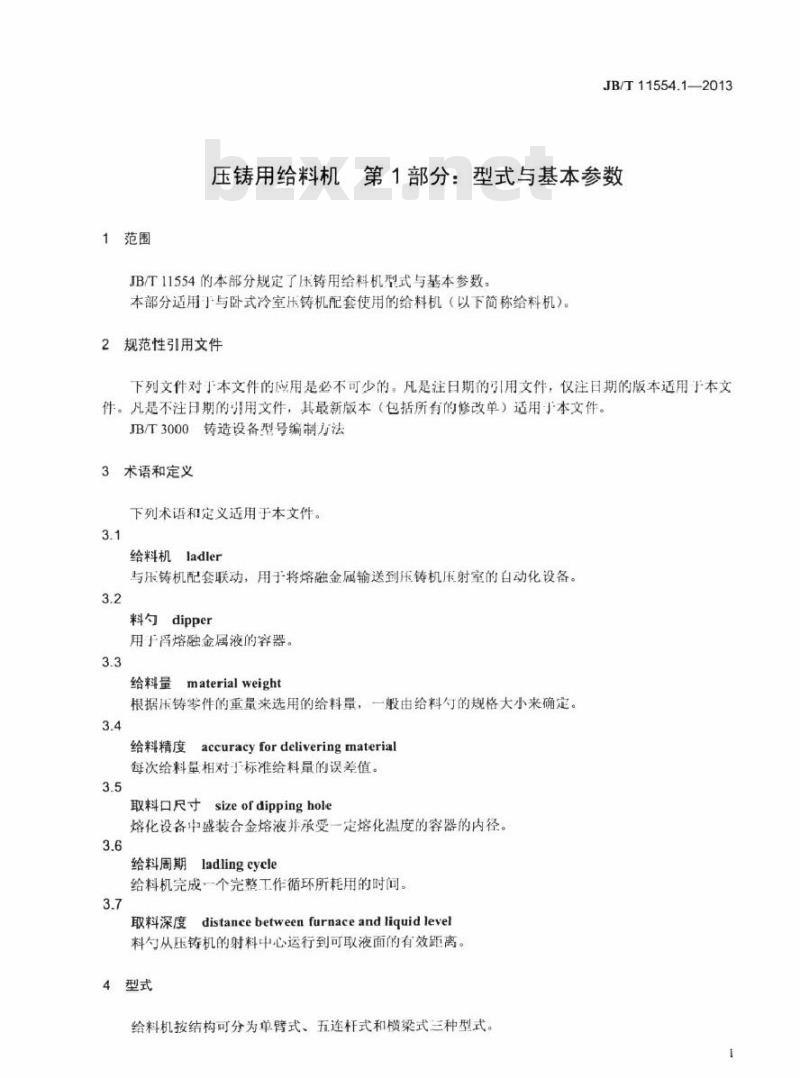

1范围
JB/T11554.1—2013
压铸用给料机第1部分：型式与基本参数JB/T11554的本部分规定了压铸用给料机型式与基本参数。本部分适用下与卧式冷室压铸机配套使用的给料机（以下简称给料机）规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。JB/T3000铸造设备型号编制方法3：术语和定义
下列术语和定义适用于本文件。3.1
给料机ladler
与压铸机配套联动，用于将熔融金属输送到压铸机压射室的自动化设备。3.2
料勺dipper
用于熔融金属液的容器。
materialweight
给料量
根据压铸零件的重量来选用的给料量，一般由给料勺的规格大小来确定。3.4
给料精度accuracyfordeliveringmaterial每次给料量相对于标准给料量的误差值。3.5
取料口尺寸sizeofdippinghole
熔化设备中盛装合金熔液并承受一定熔化温度的容器的内径。3.6
给料周期ladlingcycle
给料机完成一个完整工作循环所耗用的时间。3.7
取料深度distancebetweenfurnaceandliquidlevel料勺从压铸机的射料中心运行到可取液面的有效距离。4型式
给料机按结构可分为单臂式、五连杆式和横梁式三种型式。JB/T11554.1—2013

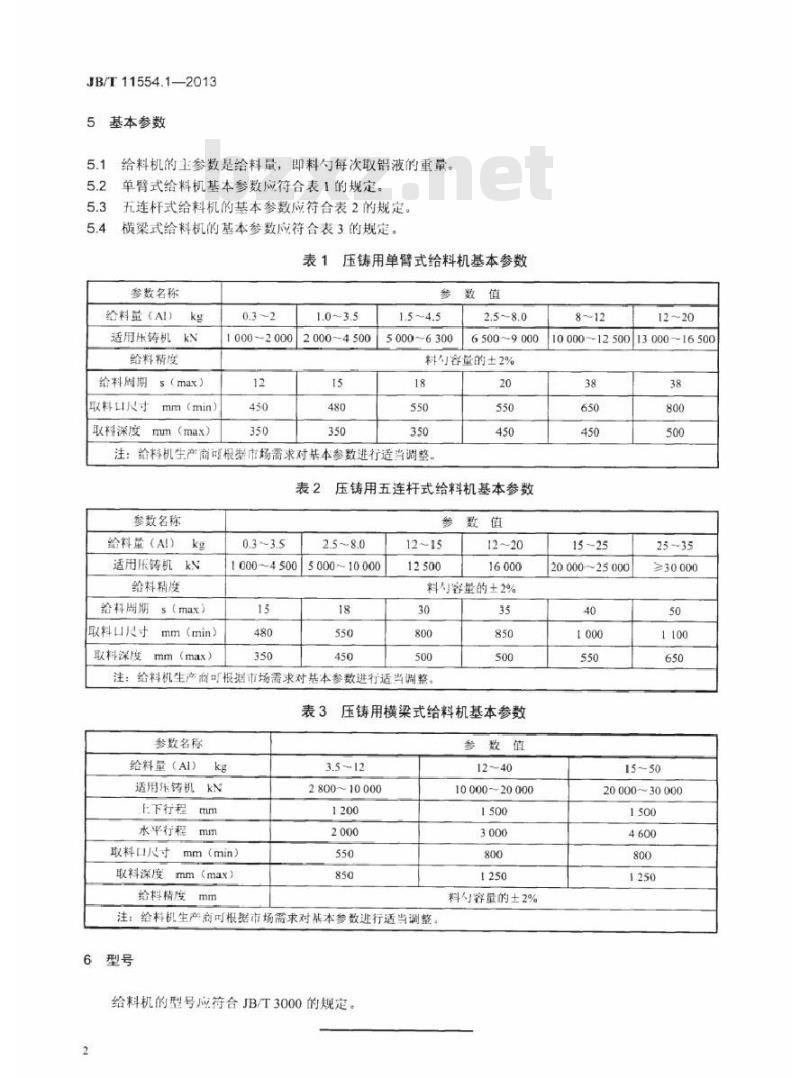

基本参数
给料机的主参数是给料量，即料勺每次取铝液的重量。单臂式给料机基本参数应符合表1的规定。五连杆式给料机的基本参数应符合表2的规定横梁式给料机的基本参数应符合表3的规定。表1压铸用单臂式给料机基本参数参数名称
给料量（AI)
适用压铸机kN
给料精度
给料周期
s(max)
取料及寸
取科深度
mm（min）
mm(max)
1000~2000
2000~4500
5000~6300
65009000
料勺容量的土2%
注：给料机生产商可根市场需求对紫本参数进行适当调整。表2
参数名称
给料量（AI）
适用压铸机
给料精度
给料周期
s(max)
取料口尺寸
取料深度
mm(min）
mm(max)
1000~4500
压铸用五连杆式给料机基本参数数值
5000~10000
料勺容量的±2%
注：给料机生产商可根据市场需求对基本参数进行适当调整。表3
参数名称
给料量（AI）
适用乐铸机KN
E下行程
水平行程mm
取料口尺寸
mm（min）
取料深度mm（max）
给料精度
压铸用横梁式给料机基本参数
参数值
2800~10000
注：给料机生产商可根据市场需求对基本参数进行适当调整6型号
给料机的型号应符合JB/T3000的规定。2
1000020000
料勺容量的±2%
10000~12500
13000~16500
20:000~25000
≥30.000
20000~30000
