【行业标准】 电缆设备通用部件 绕包装置 第3部分：平面式绕包装置

ICS29.060.01
备案号：44329—2014
中华人民共和国机械行业标准
JB/T4033.32013
部分代替JB/T4033.2—1999
电缆设备通用部件
绕包装置
第3部分：平面式绕包装置
Adaptable units for general use of wire and cable machineryLapperPart3:Planartypetapinghead
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音
规范性引用文件
术语和定义
型号和型式，
4.1型号.
4.2型式.
6尺寸
旋转体结构尺寸
带盘夹尺寸
平面式绕包装置的型式
旋转体结构尺寸
带盘夹尺寸
平面式绕包装置的规格和参数
旋转体结构尺寸
带盘夹尺寸
JB/T4033.3--2013
JB/T4033.3—2013

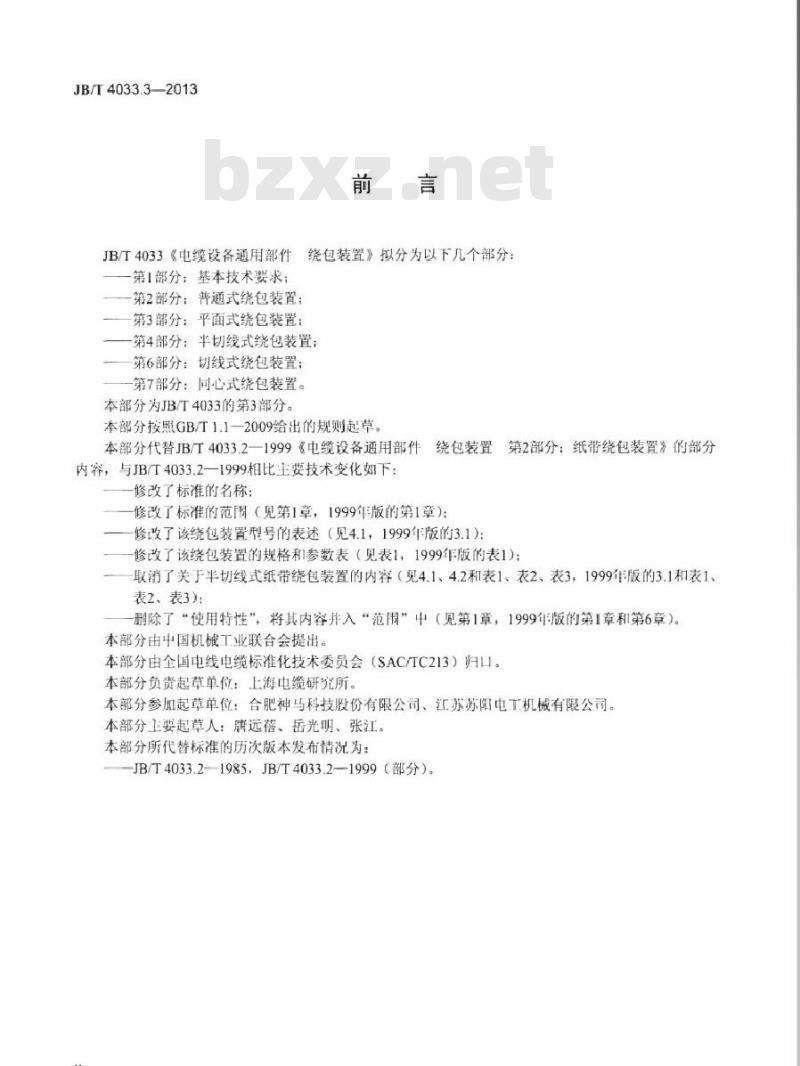

JB/T4033《电缆设备通用部件绕包装置》拟分为以下几个部分：第1部分：基本技术要求；
一第2部分：普通式绕包装置：
第3部分：平面式绕包装置：
一第4部分：半切线式绕包装置；第6部分：切线式绕包装置：
一第7部分：同心式绕包装置。
本部分为JB/T4033的第3部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替JB/T4033.2—1999电缆设备通用部件绕包装置第2部分：纸带绕包装置》的部分内容，与JB/T4033.2一1999相比主要技术变化如下：修改了标准的名称
修改了标准的范围（见第1章，1999年版的第1章）；修改了该绕包装置型号的表述（见4.1，1999年版的3.1）：一修改了该绕包装置的规格和参数表（见表1，1999年版的表1）：取消了关于半切线式纸带绕包装置的内容（见4.1、4.2和表1、表2、表3，1999年版的3.1和表1、表2、表3）：
删除了“使用特性”，将其内容并入“范围”中（见第1章，1999年版的第1章和第6章）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负资起草单位：上海电缆研究所。本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。本部分主要起草人：唐远蓓、岳光明、张江。本部分所代替标准的历次版本发布情况为：JB/T4033.2—1985，JB/T4033.2—1999（部分）。1范围
电缆设备通用部件绕包装置
第3部分：平面式绕包装置
JB/T4033的本部分规定了平面式绕包装置的型式尺小和技术要求。JB/T4033.3—2013
本部分适用下绕包低压电缆绝缘纸带或其他结构纸带、云母带的非金属带绕包装置，2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。GB/T2900.40电工名词术语电线电缆专用设备3术语和定义
GB2900.40界定的术语和定义适用本文件4型号和型式
4.1型号
平面式绕包装置的型号为：TRPF。4.2型式

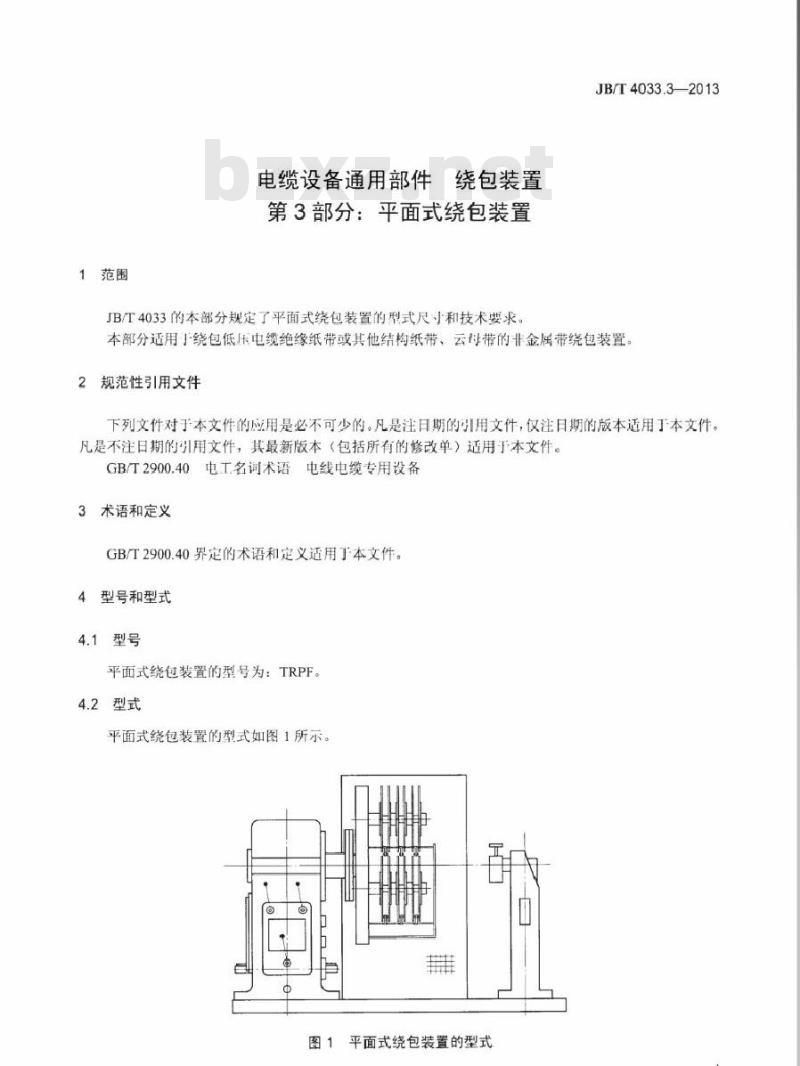

平面式绕包装置的型式如图1所示。图1平面式绕包装置的型式
JB/T4033.3---2013
5规格

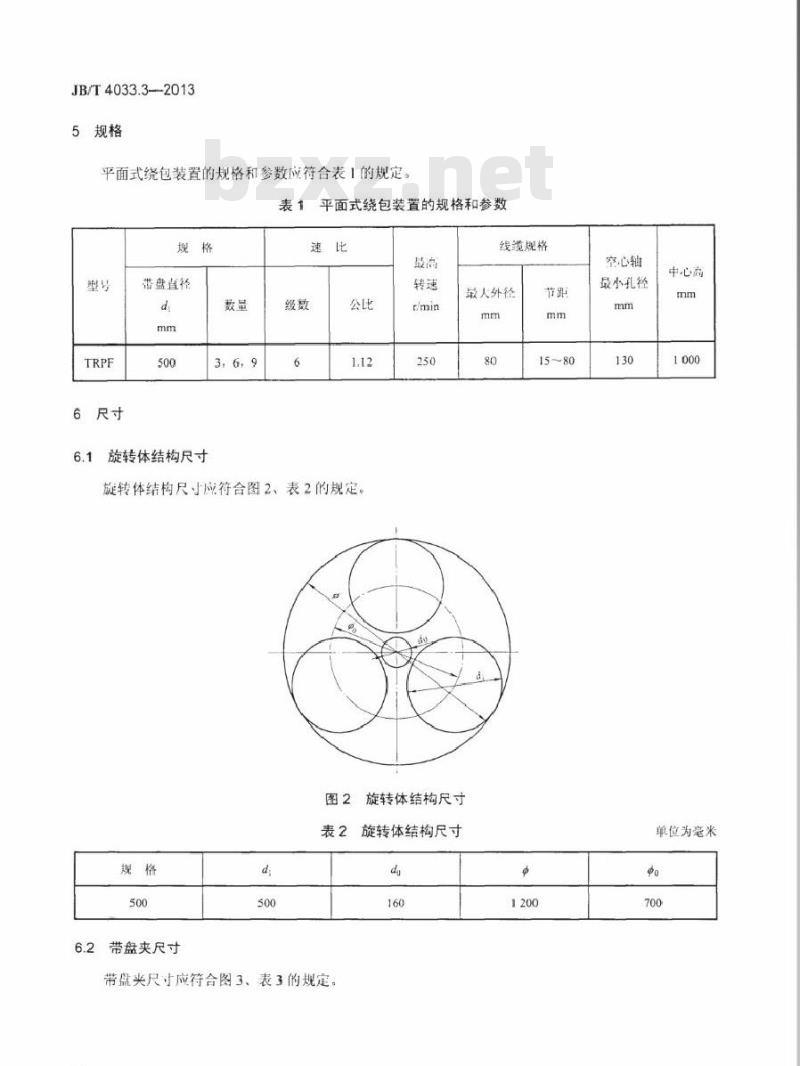

平面式绕包装置的规格和参数应符合表1的规定。表1
6尺寸
带盘直径
旋转体结构尺寸
平面式绕包装置的规格和参数
旋转体结构尺寸应符合图2、表2的规定，最高
线缆规格
最人外征
图2旋转体结构尺寸
表2旋转体结构尺寸
6.2带盘夹尺寸
带盘夹尺寸应符合图3、表3的规定。2
究心轴
最小孔径bzxz.net
中心高
单位为毫米
带盘夹尺寸
带盘夹尺寸
JB/T4033.3—2013
单位为毫来
