【行业标准】 电缆设备通用部件 收放线装置 第3部分：行车式收放线装置

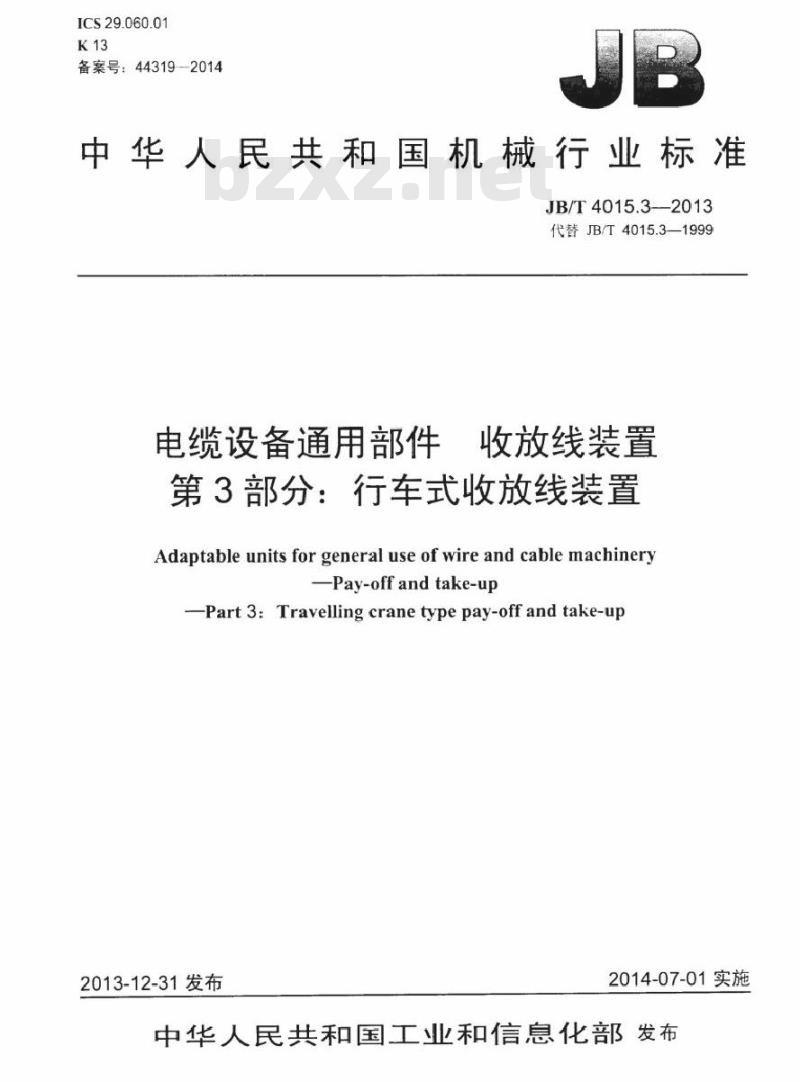

ICS29.060.01
备案号：44319-2014
中华人民共和国机械行业标准
JB/T4015.3--2013
代替JB/T4015.3—1999
电缆设备通用部件
收放线装置
第3部分：行车式收放线装置
Adaptableunits for general use of wire and cable machinery-Pay-offandtake-up
-Part3:Travelling cranetypepay-off and take-up2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音

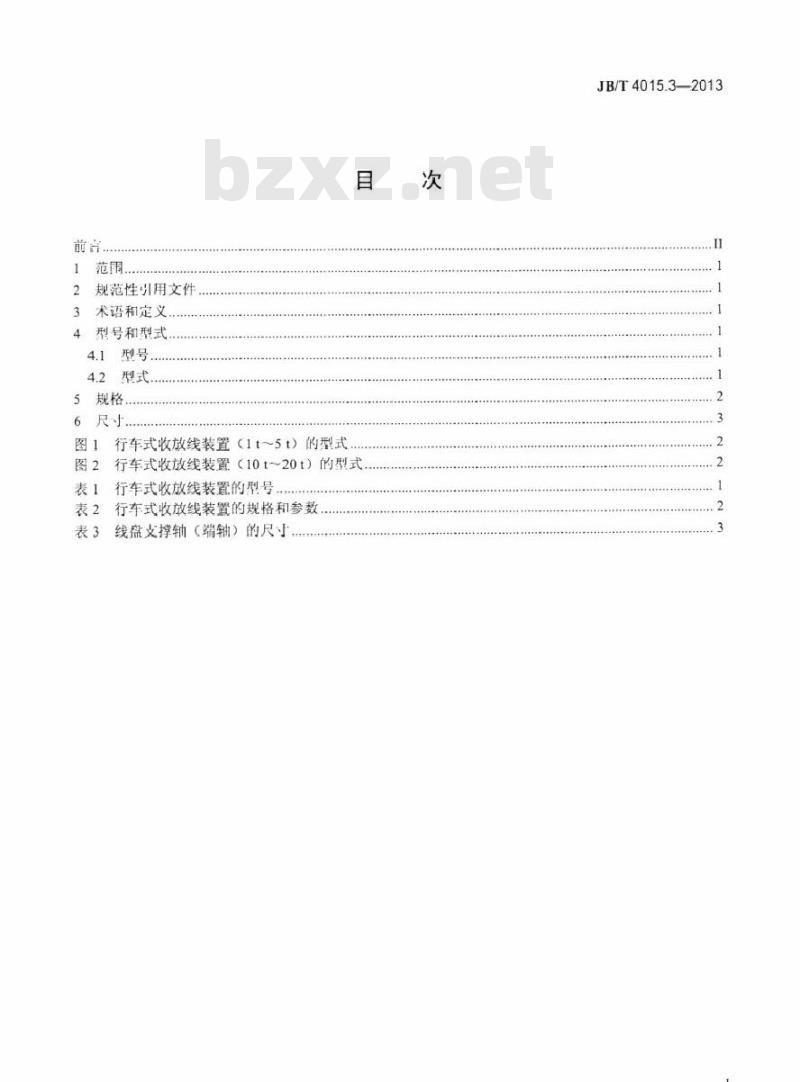

2规范性引用文件
3术语和定义
4型号和型式
4.1型号..
4.2型式.
5规格..
6尺寸
图1行车式收放线装置（1t~5t）的型式，目
图2行车式收放线装置（10t～20t）的型式表！行车式收放线装置的型号
表2行车式收放线装置的规格和参数表3线盘支撑轴（端轴）的尺寸
JB/T4015.3—2013
JB/T4015.3—2013

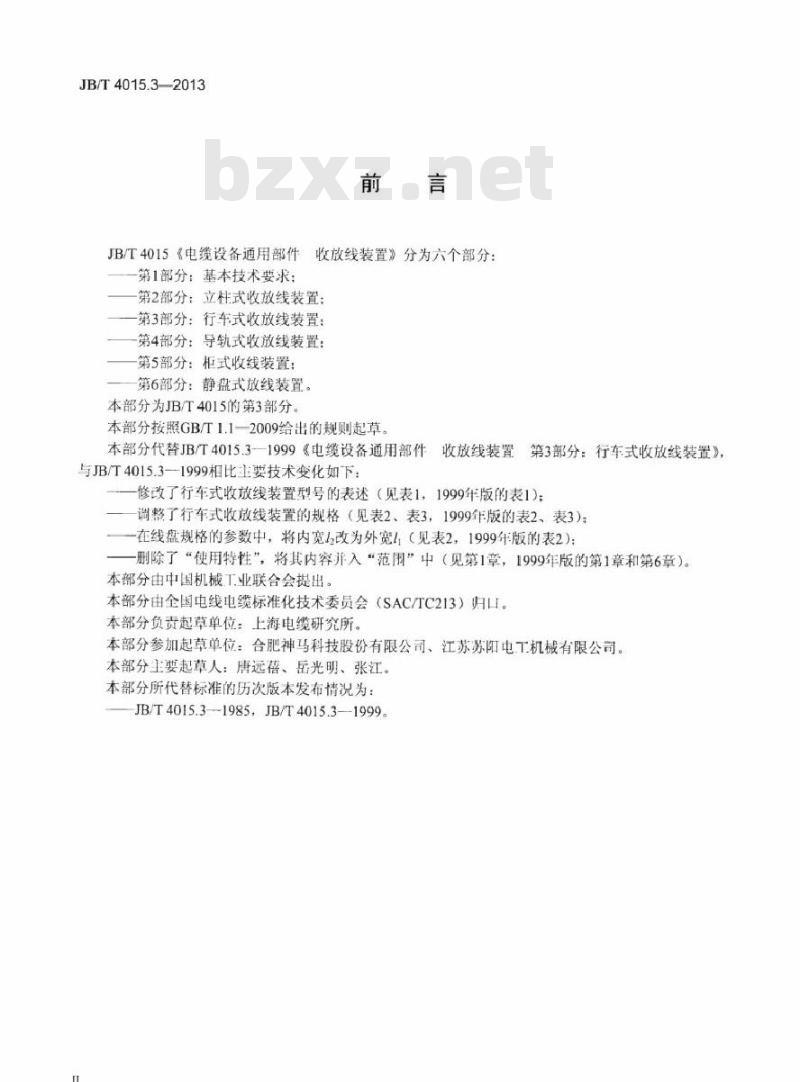

JB/T4015《电缆设备通用部件
十收放线装置》分为六个部分：第1部分：基本技术要求；
第2部分：立柱式收放线装置：
一第3部分：行车式收放线装置：-第4部分：导轨式收放线装置：第5部分：柜式收线装置；
第6部分：静盘式放线装置。
本部分为JB/T4015的第3部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分代替JB/T4015.3一1999电缆设备通用部件收放线装置第3部分：行车式收放线装置》，与JB/T4015.3-1999相比主要技术变化如下：修改了行车式收放线装置型号的表述（见表1，1999年版的表1)；调整了行车式收放线装置的规格（见表2、表3，1999年版的表2、表3）：-在线盘规格的参数中，将内宽1改为外宽（见表2，1999年版的表2）；一删除了“使用特性”，将其内容并入“范围”中（见第1章，1999年版的第1章和第6章）。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。本部分主要起草人：唐远蓓、岳光明、张江。本部分所代替标准的历次版本发布情况为：JB/T4015.31985，JB/T4015.3—1999。H

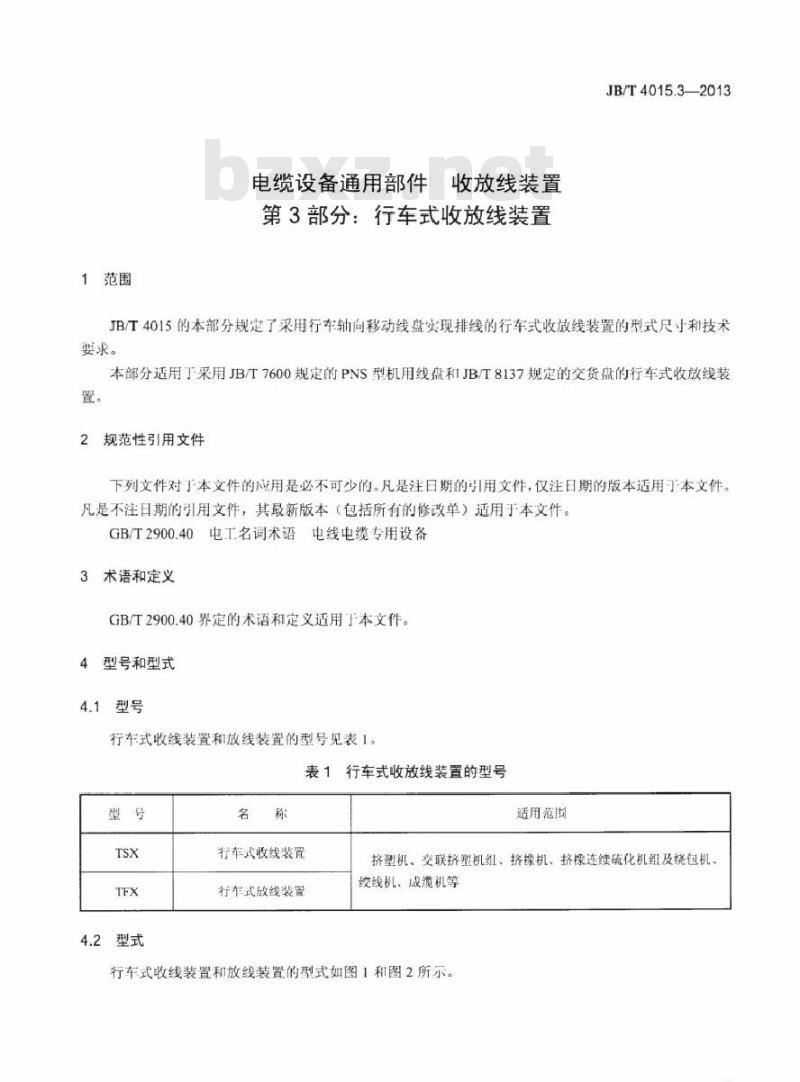

1范围
电缆设备通用部件！
收放线装置
第3部分：行车式收放线装置
JB/T4015.3—2013
JB/T4015的本部分规定了采用行车轴向移动线盘实现排线的行车式收放线装置的型式尺寸和技术要求。
本部分适用于采用JB/T7600规定的PNS型机用线盘和JB/T8137规定的交货盘的行车式收放线装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。电工名词术语电线电缆专用设备GB/T2900.40
3术语和定义
GB/T2900.40界定的术语和定义适用下本文件。4型号和型式
4.1型号
行车式收线装置和放线装置的型号见表1。表1行车式收放线装置的型号
行车式收线装置
行车式放线装置
适用范用
挤塑机、交联挤塑机组、挤橡机、挤橡连续硫化机组及绕包机、绞线机、成缆机等
行车式收线装置和放线装置的型式如图1和图2所示。JB/T4015.32013
5规格

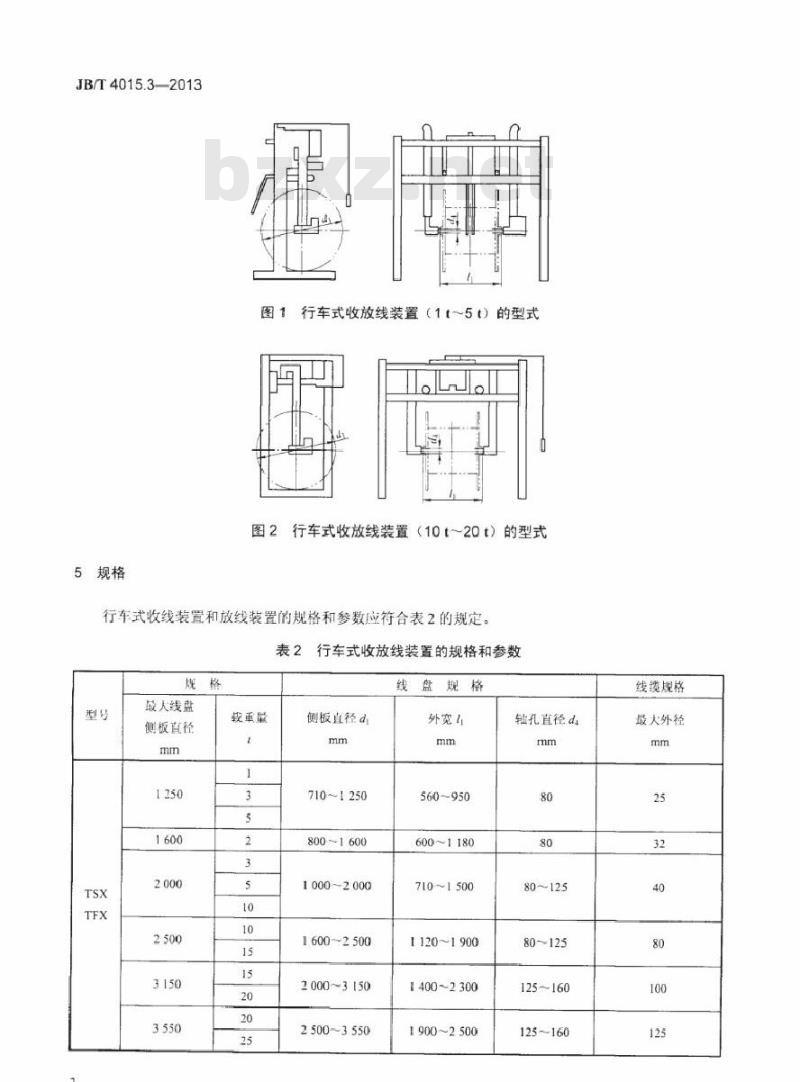

图1行车式收放线装置（1t～5t）的型式图2行车式收放线装置（10t～20t）的型式行车式收线装置和放线装置的规格和参数应符合表2的规定。表2行车式收放线装置的规格和参数规格
最人线盘
侧板直径
较单量
侧板直径d免费标准下载网bzxz
710~1250
800~1600
1000~2000
1600~2500
2000~3150
2500~3550
线盘规格
外宽1
560~950
600~1180
710~1500
1120~1900
14002300
1900~2500
轴孔直径d
125~160
125~160
线缆规格
最大外径
6尺寸
行车式收放线装置的线盘支撑轴（端轴）尺寸应符合表3的规定。表3线盘支撑轴（端轴）的尺寸
规格“
端轴直径d
80、125
125、140、160
对应于最人线盘侧板置径。
JB/T4015.3—2013
