【行业标准】 高层住宅结构设计统一技术措施

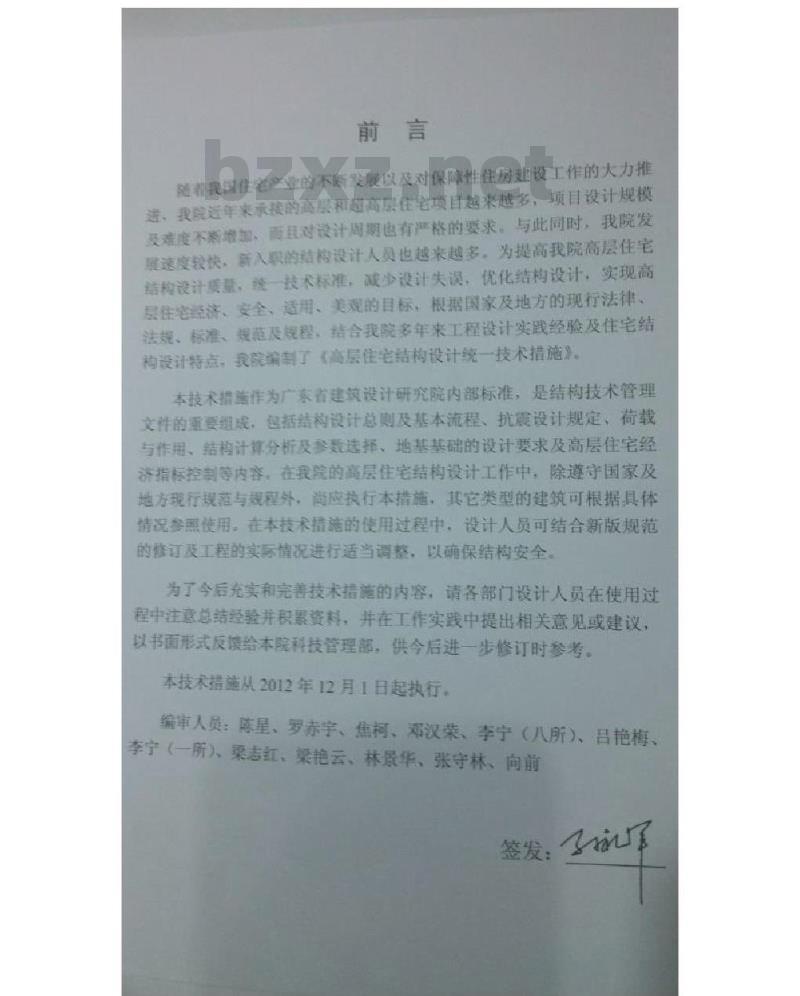

随看我国佳宅产业的不断发展以及对保障性住房建设工作的大力推进，我胶近年来承接的高层和超高层住宅项目越来越多，项目设计规模难度不新意加。面电对设计周期世有严格的要求。与此同时，我院发雕速度装快，新入氧的错购设计人是也越来越多，为提高我院高层住宅结构设计质量，烧接术标准，减少设计失误，优化结构设计，实现高层住宅餐济，安全，适用、美题的目标。根据家及地方的现行法律、法规、标准、规及规尽，结合我院多年来工程设计实践经验及住宅结构设计特点，我院编制了《高层住宅结构设计统一技术措施》。本技术据脑作为广东省建筑设计研究院内部标准，是结构技术管理文性的重要组城，包插结构设计总则及基本流程、抗震设计规定、荷载与作用、结构计算分析及参数选择、地基基础的设计要求及高层住宅经济指标控制等内容，在我院的商层住宅结构设计工作中，除遵守国家及地方现行规范与规程外，尚应执行本措施，其它类型的建筑可根据具体情说参感使用。在本技术措施的使用过程中，设计人员可结合新版规范的修订及工程的实际情况进行适当调整，以确保结构安全为了今后充实和完善技术措随的内容，请各部门设计人员在使用过程中注意总结经验并积累资料，并在工作实践中提出相关意见或建议以书面形式质馒给本院科技管理部，供今后进一步修订时参考。本技术措施从2012年12月1日起热行。编审人员：陈星、罗赤宇、焦柯、邓汉荣、李宁（八所）、吕艳梅、李宁（一所）、梁志红、梁艳云、林景华、张守林、向前签发：下载标准就来标准下载网

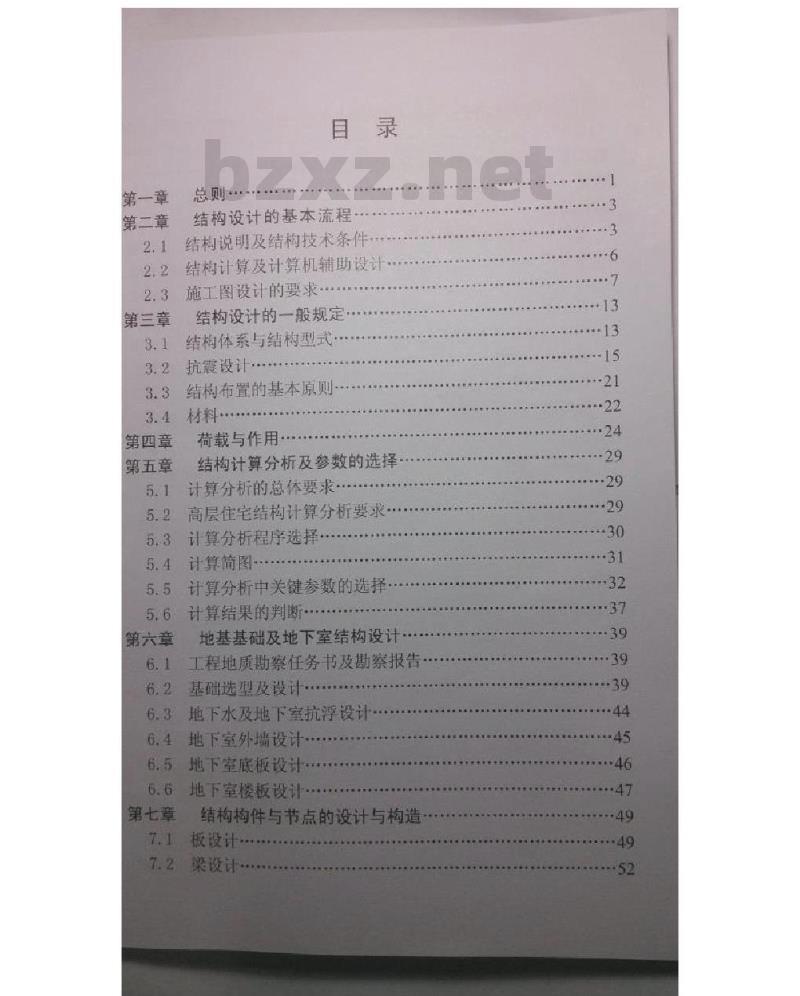

第一章
结构设计的基本流程
第二章
结构说明及结构技术条件
结构计算及计算机辅助设计
施工图设计的要求·
第三章
第四章
第五章
结构设计的一般规定
结构体系与结构型式
抗震设计
结构布置的基本原则
荷载与作用
结构计算分析及参数的选择
计算分析的总体要求·
5.2高层住宅结构计算分析要求…5.3计算分析程序选择…
5.4计算简图···
5.5计算分析中关键参数的选择
5.6计算结果的判断
第六章
地基基础及地下室结构设计
6.1工程地质勘察任务书及勘察报告6.2基础选型及设计·.
6.3地下水及地下室抗浮设计·
6.生地下室外墙设计·
6.5地下室底板设计
6.6地下室楼板设计..
第七章
结构构件与节点的设计与构造
.工板设计.
梁设计

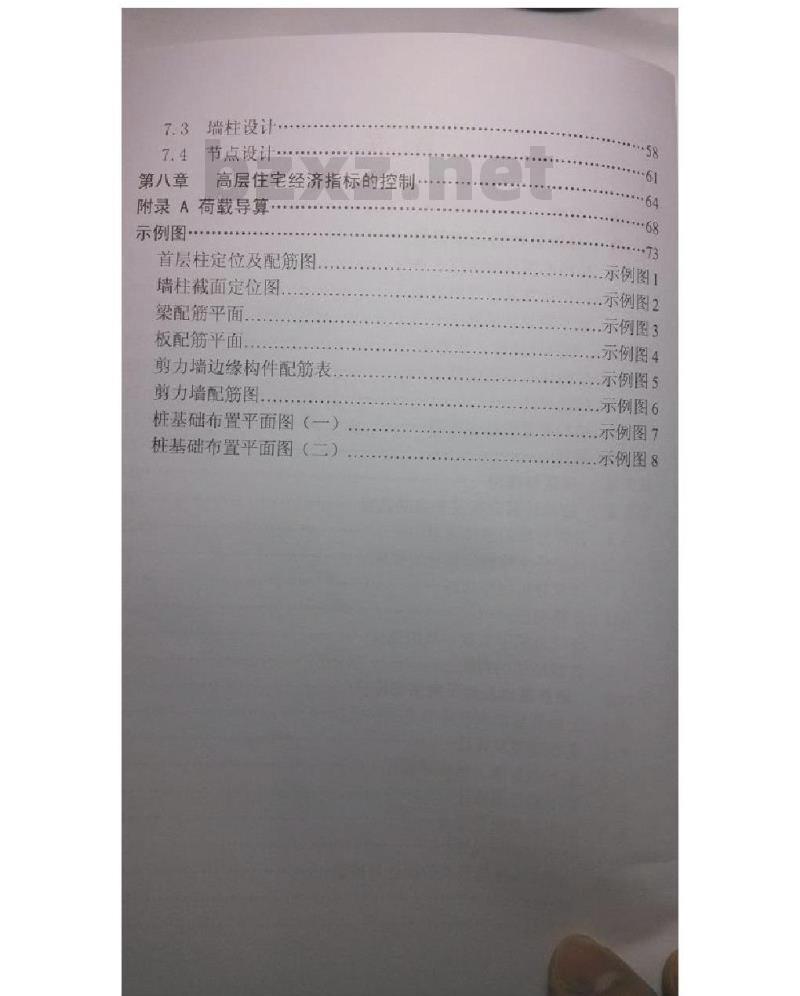

7.3墙柱设计
7.4节点设计··.
第八章高层住宅经济指标的控制附录A荷载导算
示例图
首层柱定位及配筋图
墙柱裁面定位图
梁配筋平面
板配筋平面
剪力墙边缘构件配筋表
剪力墙配筋图
桩基础布置平面图（一）
桩基础布置平面图（二）
示例图！
.示例图2
示例图3
.示例图4
示例图5
.示例图6
示例图7
示例图8

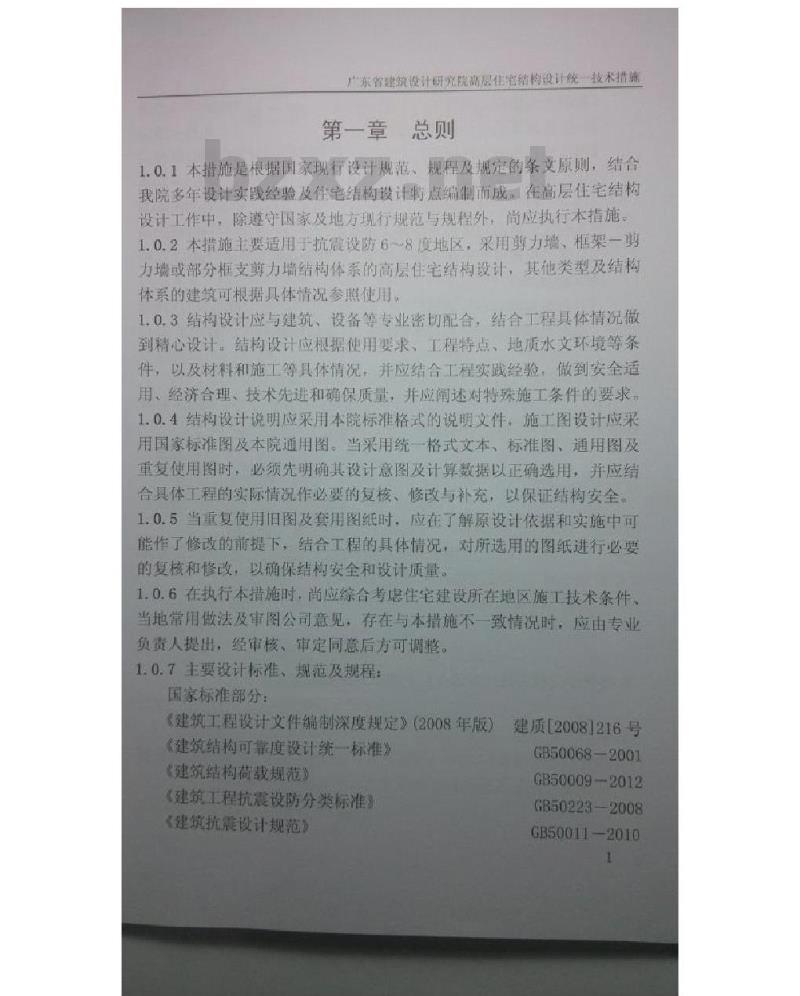

广东省建筑设计研究院高层佳宅结制设计统，技私措施第一章总则
1.0.1本措施是根据国家现行设计规范、规程及规定的条文原则，结合我院多年设计实践经验及往宅结构设计特点编制而成。在高层住宅结构设计工作中，除遵守国家及地方现行规范与规程外，尚应执行本指施。1.0.2本措施主要适用于抗震设防6~8度地区，采用剪力墙、框架一剪力墙或部分框支剪力墙结构体系的高层任宅结构设计，其他类型及结构体系的建筑可根据具体情况参照使用。1.0.3结构设计应与建筑、设备等专业密切配合，结合工程具体情况做到精心设计。结构设计应根据使用要求，工程特点，地质水文环境等条件，以及材料和施工等具体情况，并应结合工程实践经验，做到安全适用，经济合理，技术先进和确保质量，并应间述对特殊施工条件的要求，1.0.4结构设计说明应采用本院标准格式的说明文件施工图设计应采用国家标准图及本院通用图。当采用统一格式文本，标准图，通用图及重复使用图时，必领先明确其设计意图及计算数据以正确选用，并应结合具体工程的实际情况作必要的复核，修改与补充，以保证结构安全1.0.5当重复使用旧图及套用图纸时：应在了解原设计依据和实施中可能作了修改的前提下，结合工程的具体情况，对所选用的图纸进行必要的复核和修改，以确保结构安全和设计质量。1.0.6在执行本措施时：尚应综合考住宅建设所在地区施工技术条件当地常用做法及审图公司意见，存在与本措施不一致情况时，应由专业负责人提出，经审核、审定同意后方可调整。1.0.7主要设计标准、规范及规程：国家标准部分：
《建筑工程设计文件编制深度规定》（2008年版）建质【20081216号
《建筑结构可靠度设计统一标准》《建筑结构荷载规范》
《建筑工程抗震设防分类标准》《建筑抗囊设计规范》
GB50068-2001
GB50009-2012
GB50223-2008
GB50011-2010

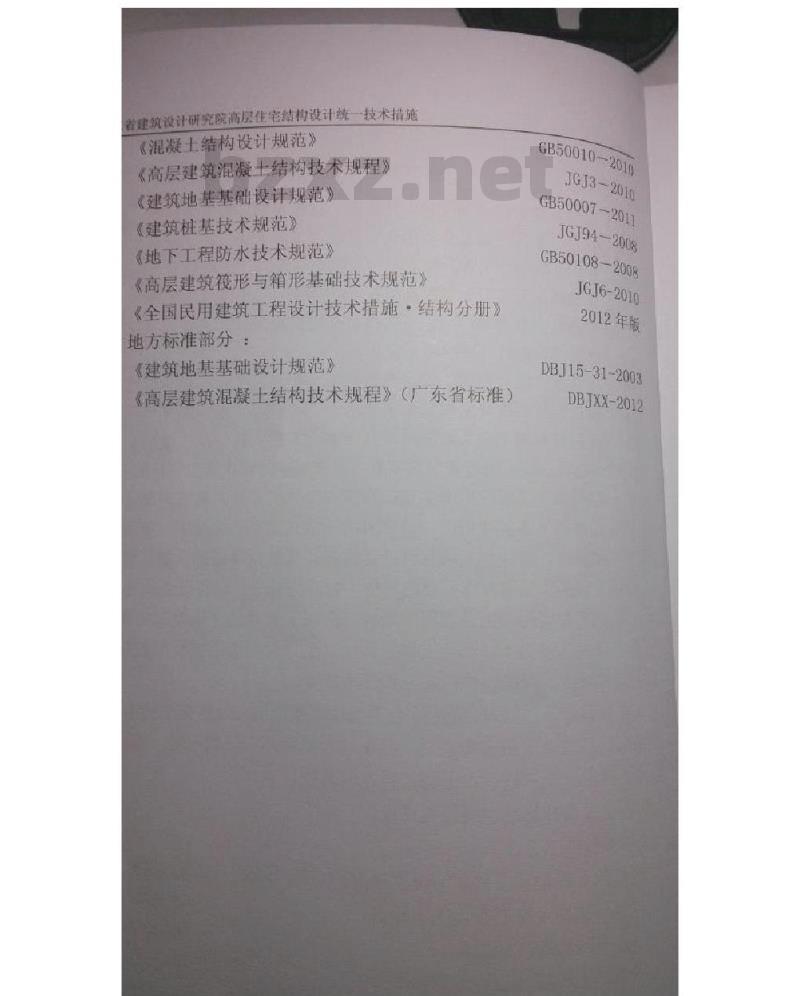

省建筑设计研究院高层佳宅结构设计统一技术措施《混凝土结构设计规范》
《高层建筑混凝土结构技术规程》《建筑地基基础设计规范》
《建筑桩基技术规范》
《地下工程防水技术规范》
《高层建筑设形与箱形基础技术规范》《全国民用建筑工程设计技术措施·结构分册》地方标准部分
《建筑地基基础设计规范》
《高层建筑混凝土结构技术规程》（广东省标准）GB50010-2010
JGJ3-2010
GB50007-2011
JGJ94-2008
GB50108-2008
JGJ6-2010
2012年版
DBJ15-31-2003
DBJXX-2012
广东香建筑段计研究院高层住宅维构设计先一技术端施第二章结构设计的基本流程
2.1.1工程项目设计开始前，结构工种设计负责人必须根据工程项目所2.1结构说明及结构技术条件
在地的地理环境与自然条件、建筑使用功能等提出设计依据和设计要求，形成结构设计说明（初步设计阶段）和结构设计技术条件（施工图设计价段》。结构设计说明或结构技术条件先经审核人审阅后送审定，此两阶段的设计文件一经审核审定同意，将作为设计文件中的重要组成部分。21.2初步设计阶段的结构设计说明内容包括（1）工程概况（工程地点、建筑规模、工程分区、建筑特征、主费（2）设计依据（设计基准期及结构设计使用年限、自然条件、设计功能等：
遵循的规范文件，计算软件及版本等：（3）建筑分类等级（根据有关规范确定的各类设计等级，结构耐久性要求等：
C4）主要荷载（作用）取值（楼面使用荷载及特殊荷重、风荷载雪荷载、地震作用、温度作用、人防荷载等C5）上部及地下室结构设计（结构型式及结构体系的选择、结构缝的设置、转换层的设置、超长结构控制措施等）：C6）地基基础设计（工程地质概况、基础选型说明、抗浮措施等）：（7）结构分析（结构计算参数、主要控制性计算结果，结构超限情况判别等：
（8）主要结构材料，结构新技术的推广及应用：（9）其他特殊情况的说明（如业主或主管部门对工程的特殊要求结构试验要求、沉降观测要求等）（10）初步设计文件应包含的设计图纸：基础、地下室、标准层、特殊楼层及结构转换层的结构布置平面图，图面深度要求标注标准构件定位尺寸，主要构件截面尺寸、较大的设备顶留孔洞位置，必要时尚应提供特殊结构部位的构造简图。广东省建筑设计研究院高层住笔结构设计航技术指施阶食光，：报为（国
设防管理定11高健筑
建设局专项市查技术要点）（建质【2010109号）及项目建设当地主馆融门交有的相关文作：广东省内项目可参考《广东省超限高层建筑工程抗难设防专项审套实流细则（201版）的规定执行，异定为不起限的工程，应在制步设计文件中说明判断依据：界定为超限的工程，应进行超限设计可行性论证并提交超限审查，2.1.4建筑结构工程超限设计可行性论证报告内容包括：（I）工程概况（工程地点、建筑规模、工程分区、建筑特征、主要功能、建筑总平面图、建筑割面图、建筑效果图等），(2）设计依据（设计遵循的规范文件、设计参考资料、计算软件及版本等：
（3）设计条件（设计基准期及结构设计使用年限、自然条件、工程场地安全性评价、楼面使用荷裁及特殊荷重、风荷载，雪荷载、地震作用、温度作用等：
（4）结构布置、选型和材料（结构型式及结构体系的选择、结构缝的设置、转换层的设置、主要构件尺寸、基础选型说明等）：（5）上部及地下室结构设计（结构型式及结构体系的选择，结构缝的设置、转换层的设置，超长结构控制措施等（6）结构超限类型和程度：
（7）抗震设防要求及抗震性能目标（构件抗震性能日标、层间位移要求、构件抗震等级要求等）：（8）弹性计算结果及分析（结构计算参数、主要控制性计算结果，弹性时程分析结果、中震等效弹性计算结果、楼板应力分析结果等）；C9）弹塑性分析结果（静力弹塑性或动力弹塑性分析计算参数及计算结果）：
（10）超限处理主要措施及结论（设计和构造措施、计算手段及超限设计结论等）
2.1.5 结构设计技术条件是在初步设计阶段的结构说明的基础上，结合广东省建筑设计研究院高层住宅结构设计统技术措施施工图阶段的详勘资料、经济指标要求及各工种的设计条件等资料，由结构工种负责制定并经审核、审定确认的施工图设计阶段指导性的技术文件。设计人应依照设计技术条件的原则内容进行设计，如具体情况有变化以至于原定的技术条件需作相应改动时，应经审核人同意后方可改动
2.1.6施工图设计阶段的结构设计技术条件一般包括以下内容：C1）工程概况（工程地点、建筑规模、工程分区。建筑特征、主要功能等
（23设计依据（设计基准期及结构设计使用年限、自然条件，设计遵循的规范文件，计算软件及版本等：（3）设计等级及控制指标（根据有关规范确定的各类设计等级、结构设计使用年限、混凝上结构裂缝和挠度的控制要求。结构耐久性要求及整体计算控制指标等）：
（4）结构体系及布置原则（结构型式及结构体系的选择、结构缝的设置、，构件的抗震等级、水平及坚向构件的布置原则，转换层的结构布置、超长结构控制措施等
（5）主要奇载作用）取值（楼面使用荷载及特殊荷重建筑面层说明及附加恒载、丰承重墙荷载，风荷载、雪荷载、地震作用、温度作用、人防荷载等）：
（6）结构计算及分析（结构计算程序的选择整体计算参数与计算模型的说明、联固层的确定、抗浮设计参数、底板及侧墙的计算原则人防构件等效计算方式等）：
（7）楼板设计统要求（楼板厚度、钢筋规格、配筋方式、计算规定等)：
（8）架的设计统一要求（梁截面、钢筋规格，构造要求等）：（9）坚向构件设计统一要求（构件截面、轴压比控制要求钢筋规格，配筋方式、配筋率要求等）：（10）地下室与基础设计（基础选型、桩径及承载力、配筋措施车道设计原则、人防设计构造等）：广东智建筑设计研究院高层住宅精构设计统 技术措施1）精构设计表达方式（图纸器装、的件编号，盗图标准备21.7我院已制定了《初步设计阶段的结构设计说明》《建筑结精工超限设计司行性论证报告》及《结构设计技术条件》等标准格式的支程凡适用的工程。设计人员应根据工程设计阶段及预目情况选用我院标准格式的文本。
2.2结构计算及计算机辅助设计
2.2.1 结构计算应根据建筑物的层数、结构类型、荷载、平面形状及楼层结构布置等条件选择正确的计算软件进行上机计算。体型复杂、结构布置复杂的工程，应采用至少两个不同力学模型的结构分析软件进行整体计算。
2.2.2结构计算前，应做好结构布置简图，并将上机前的基本数据以书面形式列出，其内容应包括建筑层与结构层、结构计算标准层、层荷载标准值的录入数值、填充墙荷载计算值、构件截面及材料选用等，计算的基本数据应经工种负责及审核人确认后方可录入。其中荷载计算书应参照附录A的格式编写，并应作为计算书的组成部分进行归档。2.2.3对计算结果的正确性应进行鉴别判断。判断可以按下列项目进行：自振周期、振型曲线、地震作用力、水平位移特征值、内外力平衡、对称性、渐变形和合理性、墙柱轴压比及梁、墙、柱配筋率等。发现有异常情况必须查找原因，进行调整和修改，再次上机计算，确认计算结集正确后，方可作为施工图设计依据采用。2.2.4计算所采用的计算程序应经过有效审定，计算结果应经分析认可，总体输入信息、计算模型、几何简图、荷载简图及结果输出等，应整理我册、分类装订，并应在计算书中注明所采用的计算程序名称、代号反本及编制单位。
2.5采用手算的结构计算书，应绘出构件平面布置简图和计算简图习容完整楚、计算步骤要条理分明，引用数据应有可靠依据，采用计图表及不常用的计算公式，应注明其来源，构件编号及计算结果应计图纸一致。
广东省建筑设计研究院高层住宅结构设计统一技术措施2.2.6采用结构标准图或利用旧图时，宜根据图集的说明，结合工程进行必要的核算工作并作为结构计算书的内容。2.2.7计算书作为设计文件的重要组成部分应进行校审，全套计算书完成后，计算、设计，校对、审核人各自签名并加盖注册章，与全套施工图纸一起组成完整的施工图审查送审文件2.3施工图设计的要求
2.3.1结构专业施工图设计文件应包含图纸目录，设计说明、设计图纸、计算书。
（1）图纸目录：应按图纸序号排列，先列新绘制图纸，序列为：结构总说明、基础平面、基大样及说明、地下室底板结构平面、坚向构件定位及配筋图，水平构件定位及配筋图，后列选用的重复利用图纸和标准图。
（2）每一单项工程应编写一份结构设计总说明，对多子项工程宜编写统的结构施工图总说明，结构设计总说明可参阅我院统一标准图：并可根据工程情况增加或修改
2.3.2除特殊要求的顶目外，钢筋混凝土结构施工图采用平面整体表示方法（简称平法），可根据国标图集G101系列结合我院梁、柱、剪力墙平面表示法及构造详图选用。
2.3.3结构工种应与建筑工种配合确定柱网平面定位轴线编号及定位尺寸，做到规范化和科学性。轴线编号应正确区别主、次轴线的用法，不可将翻体填充墙的定位轴线方法套用到钢筋混凝土骨架结构中。主轴线一般为紧向构件的定位轴线，上层的主轴线编号应出现于基础平面或首层结构平面中，否则只可编为次辅线，骨架结构中的填充墙定位轴线应编为次轴线。一般地，边柱以其外边缘定位，中间柱以底层柱中定位，剪力墙以墙中或不收级一侧定位，变形缝以缝两侧的双柱或墙柱净距定位，且必须采用主轴线。
2.3.4结构平面图应包含“轴线及竖向构件定位图”及“楼层配筋平面图”，一般要求如下：
广东省建筑设计研究院高层住宅结构设计统一技术潜施一输我及餐向构件定位图”可结合柱的平法施工图，在图车注柱的截面及配筋（示例图1、示例图2）。（2）“结构平面图”一般分为“染配筋平面图（示例图3）及“板配筋平面图”（示例图4）：梁钢筋采用平法表达并应尽量在同一送周表达，复杂的、小比例的或尺寸较小的楼层结构平面，可将框架梁与次策的配箭分两张图表示；板配筋图按“直接正投影法”绘制，楼板钢菌的配置图可理解为一种“形象”的、能提供实际操作的表示方法。（3）结构平面图上应清楚明确地表示出梁、柱、墙等构件与邻近轴线的关系尺寸。尺寸线应归类（通常分为总尺寸，柱网尺寸，构件定位尺寸等），所注尺寸应尽量靠近要表示的构件，位于平面中部及远端的构件定位尺寸应另加标注
（4》悬挑构件的定位尺寸应标注支承端轴线（或梁中，梁边）至构件端部的距离，孔洞除标注与轴线或柱、梁、墙的定位尺寸外，还需标注其净空尺寸，并与其他工种取得一致。（5）框架梁及次梁编号采用顺序编号（KL1，KL2，KL3），先由图纸左下方开始按数字轴线向上编排梁号，然后接宇母轴线向右编排号，以右上方结束：多根梁的跨度，跨数、截面尺寸及配筋均租同时。可采用相同编号，同一编号的构件可只注其中一个构件的截面尺寸及配筋，其余仅注编号即可。
（6）平面图上框架柱及楼板的编号采用顺序编号（KZ1、KZ2KB，B2，B应从左下方开始，以右上方结：中间需加插某一构件时，其编号应以其邻近同类构件的编号加下标表示；连续编号中有删除造成缺号的要在图面上加以说明，(7)同一基本标高的楼层如局部标高不同，应分别标出或加以说明，必要时应绘以副面示意：若干个楼层共用同一结构平面表示时，应可在图纸上列表交变待
2）结构平面（楼板而）标高应是建筑平面完成面标高减除建筑装饰面层厚度，结构平面图（楼板面）应标注结构标高。（9）楼梯间可绘斜线注明编号与所在详图号。广东省建视设计研究院高层往宅结构设计统一技术措施（10）电梯间应绘制机房结构平面布置（楼面与顶面）图，注明案板编号、板的厚度与配筋、预留洞大小与位置、板面标高及吊钩平面位（11）屋面结构平面布置图内容与楼层平面类同，当结构找坡时应置与详图。
标注屋面板的坡度、坡间，坡向起终点处的板面标高，当屋面上有留洞或其他设施时应绘出其位置。尺寸与详图，女儿增或女儿墙构造柱的位置、编号及详图
（12）当选用标准图中节点或节点构造详图时，应在平面图中注明详图索引号
（13）平面图中的文字说明应尽量简短，文字文法应简要、准确、清楚，文字叙述的内容应为该图中极少数的特殊情况或者是具有代表性的大量情况。
（14需作沉降观测的工程，应在首层结构平面给出沉降观测点布置或另绘制沉降观测点布置详图2.3.5紧向构件详图的绘制要求如下：（1）柱配筋大样图应结合轴线及墙柱定位图表达，我院编制了平面表示法和表格表示法两种设计图表，设计人可根据工程实际需要参考选用
（2）剪力墙平法施工图可参照按国标图集11G101-1采用列表注写或截面注写的方式（示例图5，示例图62图中应标注剪力墙，连案及功缘构件的截面尺寸和配筋情况，顶留孔洞尺寸及加强配筋2.3.6基础详图的绘制要求如下：（1）租基础平面图应绘出截面、桩顶标高及定位尺寸（示例图7、示例图82，桩基础大样应选用我院结构设计实用图集中相关类别的桩施工大样及说明详图。
(2）条形基础、扩展基础及桩承台根据我院结构设计实用图集中相关表格大样及说明详图选用。
C3）当采用人工复合地基时，应绘出复合地基的处理范围和深度，置换桩的平面布置及其材料和性能要求、构造详图；注明复合地基的承
