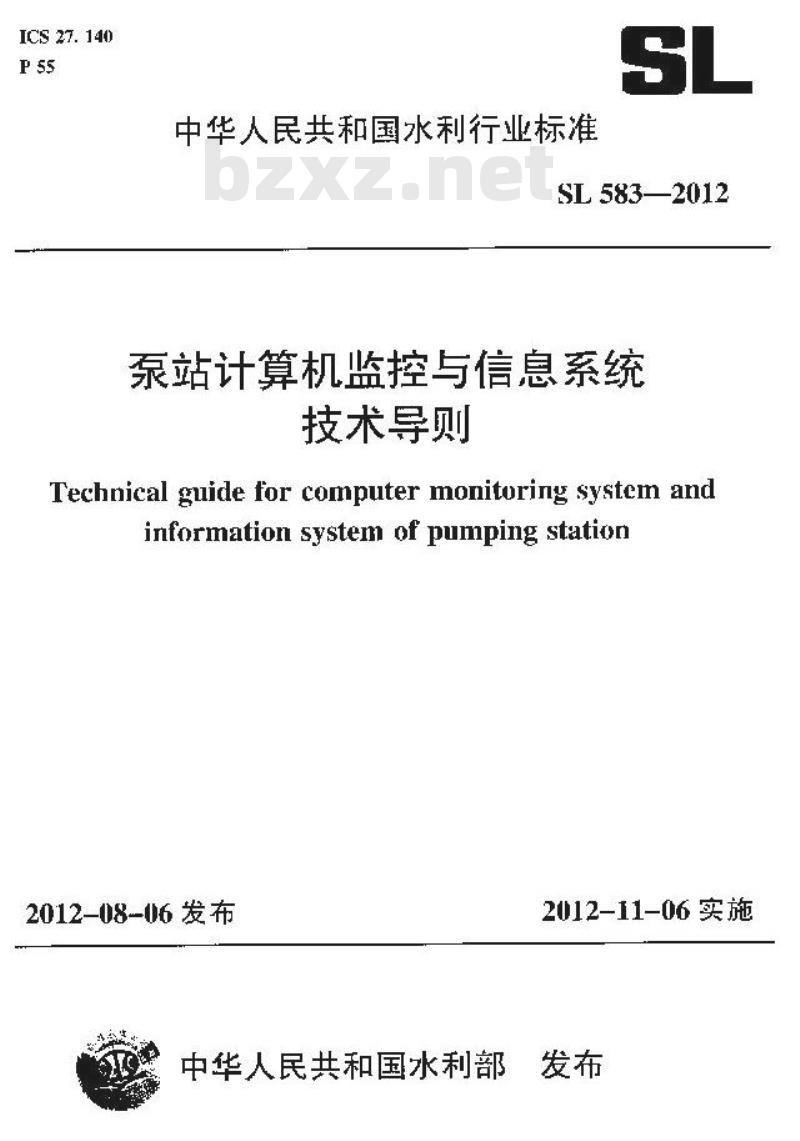

【行业标准】 泵站计算机监控与信息系统技术导则

ICS 27. 140
中华人民共和国水利行业标准
SL 583—2012
泵站计算机监控与信息系统
技术导则
Technical guide for computer monitoring system andinformation system of pumping station2012-08-06发布
中华人民共和国水利部
2012-11-06 实施

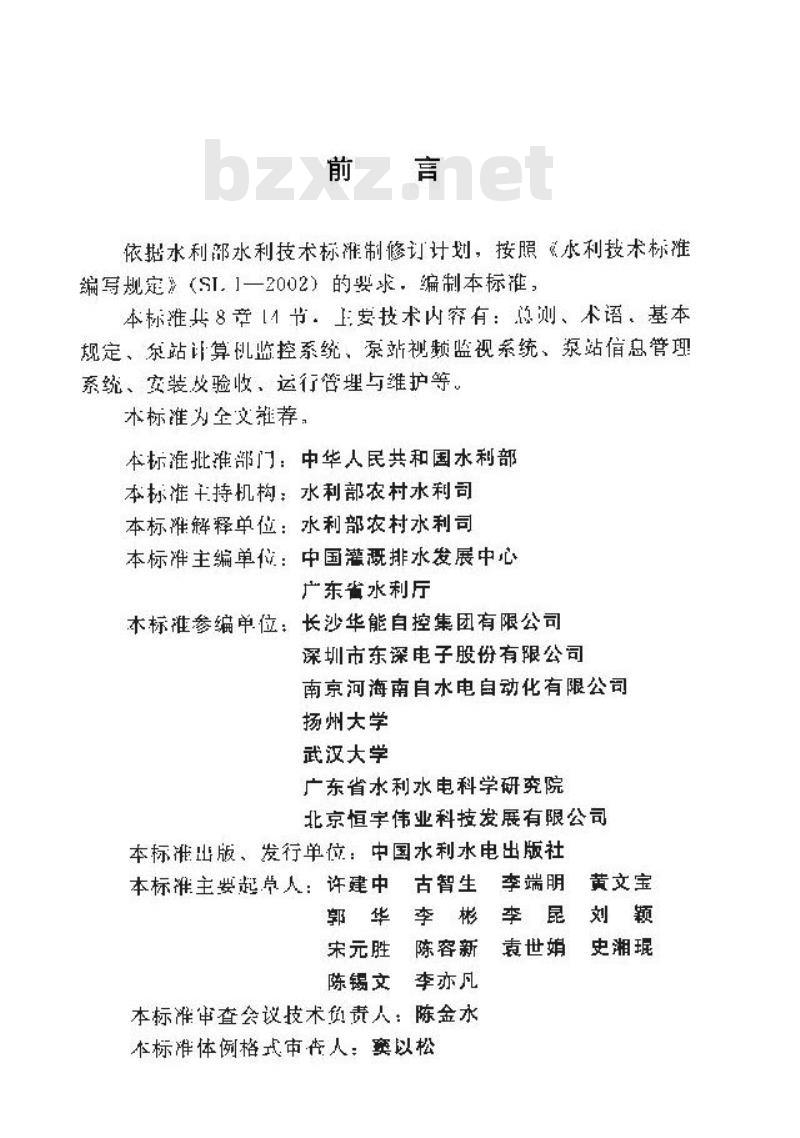

依据水利部水利技术标准制修订计划，按照《水利技术标准编写规定》（SI，1一2002）的要求，编制本标谁，本标准共8章节：要技术内穿有：总则、术语、基本规定、系站计算监控系统、泵站视频监视系统、泵站信息管理系统、安装验收、运行管理与维护等。术标滩为全文雄荐。
本标准批准部门：中华人民共和国水利部本标准持机构：水利部农村水利司本标准解释单位：水利部农村水利司本标准主编单位：中国灌溉排水发展中心广东省水利厅
本标准参编单位：长沙华能自控集团有限公司深圳市东深电子股份有限公司
南京河海南自水电自动化有限公司扬州大学
武汉大学
广东省水利水电科学研究院
北京恒宇伟业科技发展有限公司本标准出版、发行单位：中国水利水电出版社本标准主要超草人：许建中古智生李端明月黄文宝
郭华李彬李昆刘颖
宋元胜陈容新袁世娟
陈锡文李亦凡
本标准审查会议技术货责人：陈金水本标准体例格式审查人：窦以松史湘珉

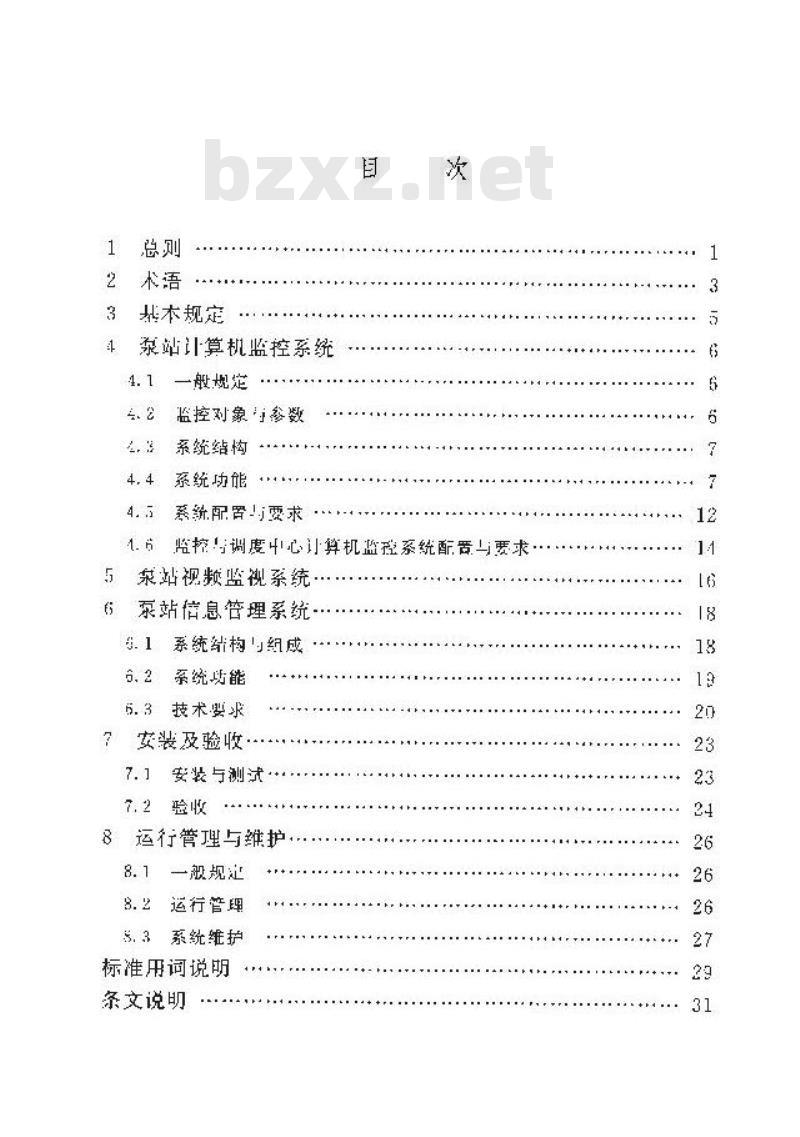

基本规定
泵站计算机监控系统
一般规定
监控对象于参数
系统结构
系统功能
系统配胃可要求
1.6监控！调度4心计算机监控系统配置与要求5策站视频监视系统
泵站信息管理系统-
3.1系统结构与组成
系统站能
6.3技术要求
？安装及验收·
安装与测试
8运行管理与维护
一設规定
运行管理
系统维护
标准用词说明
条文说明

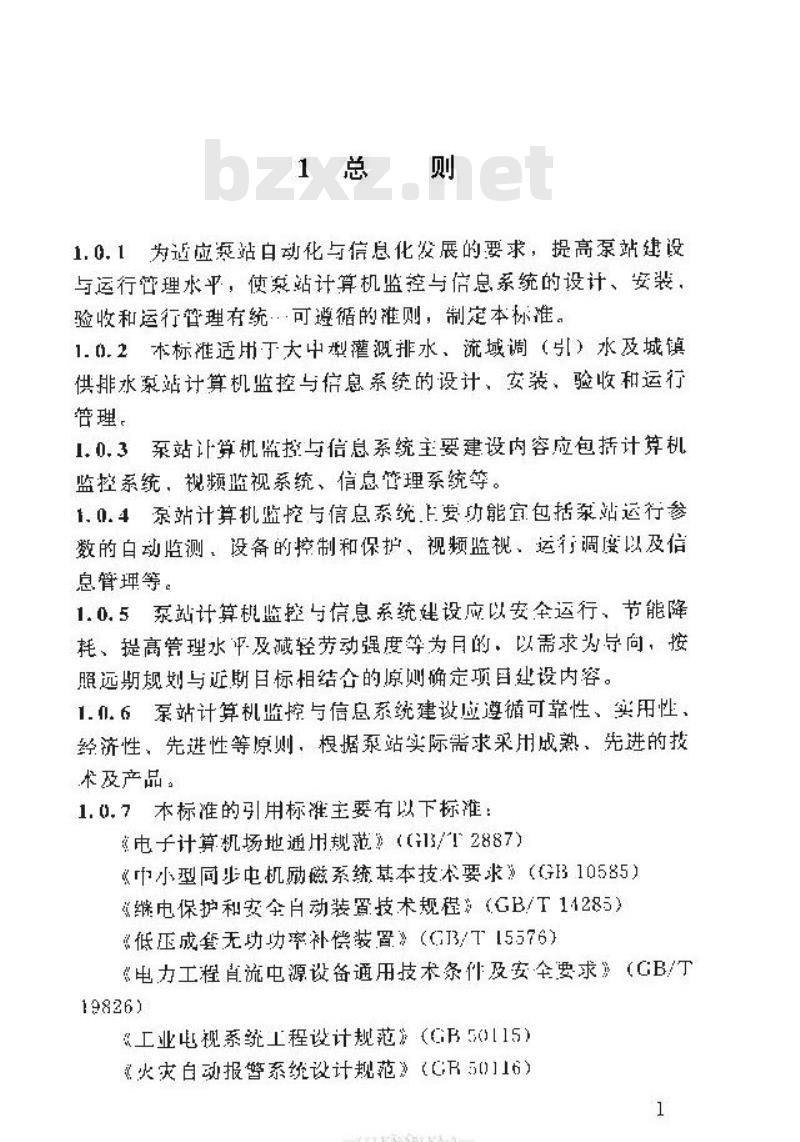

1总！
1.0.1为适应凝站白动化与信息化发展的要求，提高泵站建设与运行管理水平，使装站计算机监控与信息系统的设计、安装，验收和运行管理有统可遵循的准则，制定本标准。1.0.2本标准适用丁大中型灌测非水、流城调（号）水及城镇供水案站计算机监控与信息系统的设计、安装、验收和运行管理，
1.0.3泵站计让算机监控与信息系统主要建设内容应包括计算机监控系统，视频监视系统、信息管理系统等。1.0.4泵站计算机监控与信息系统E费功能宜包括泵站运行参数的自动监测，设备的控制和保护、视频监视、运行调度以及信息臂理等。
1.0.5系站计算机监控与信息系统建设应以安全运行、节能降耗、提高管理水平及减轻劳动强度等为目的、以需求为导向，按照远期规划与近期目标相结合的原则确定项目建设内容。1.1.6泵站计算机监控与信息系统建设应遵循可靠性、实用性、经济性、先进性等原则，根据泵站实际需求采用成熟、先进的技术及产品：
1.0.7本标准的引用标准主要有以下标准：电子计算机场地通用规范》（（1/T2887）《中小型同步电机励磁系统基本技术要求》（G310585）《继电保护和安全片动装罩技术规程（GB/T14285）低压成套无功边率补偿装置》（3/T【5576）“电力工程直流电源设备通用技术条件及安全要求》（GB/T19826
工业电视系统工程设计规范》（GB5115）《火实白动报警系统设计规范》（CR50116）1
TYKAONYKAa

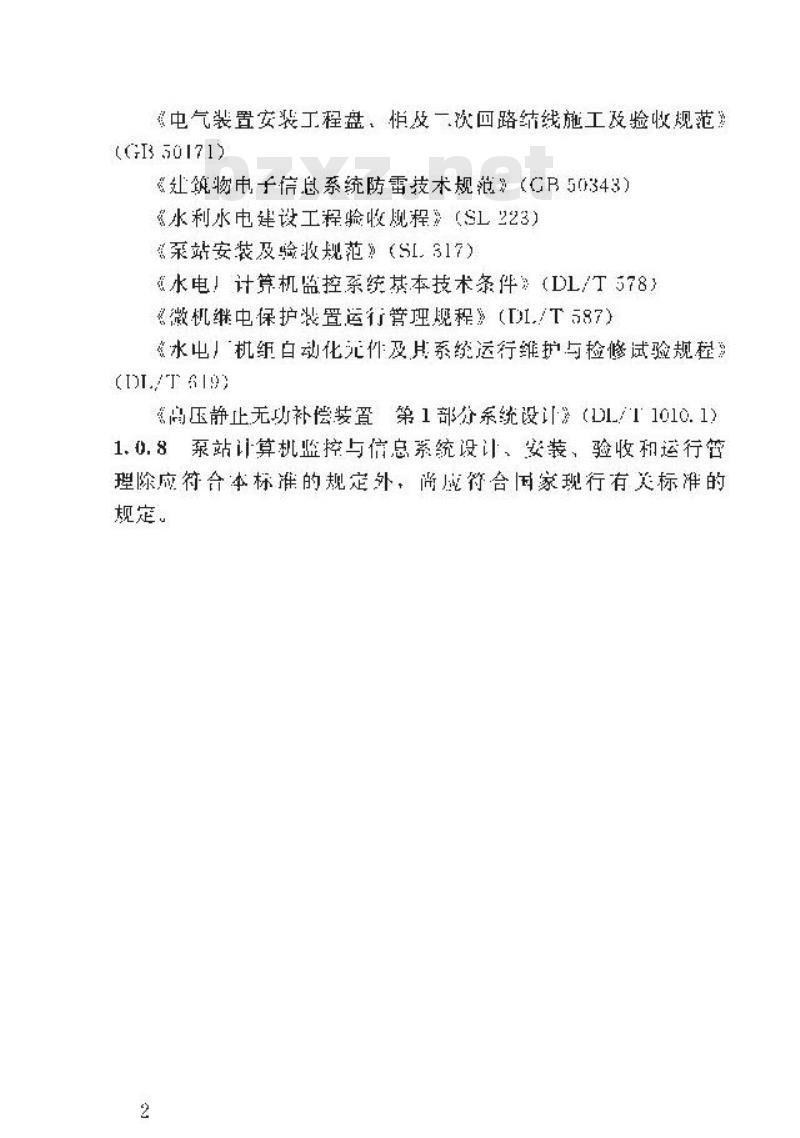

电气装置装工程盘，柜皮一饮回路统线施工设验收规范(G 50171)
红筑物电子信息系统防雷技术规范（CB50343水利水电建设工程验收舰程蒙（SL223）莱站安装及验驳规范》（SI.317）水电！计管机监控系统基本技术条件（DL/T578）微机继电保护装置运行管理现程》（1I./T587）水电机组自动化光件及用系统运行维护与检修试验规程(D 619)
尚压静止无功补偿装算第1部价系统设证（DLT1010.1）1.08泵站计算机筛控与信息系统设计、安装，验收和运行管理除应符合季标准的规定外，尚成衍合国家现行有美标滩的规定
2.0.1泵站计算机监控系统
computernuilotingsyatcmfai
pumpingstation
采用通信与订算机控制技术刘泵站的设施设备和生产过程进行实时监测和控制：并对相关数抛处理、储存与应用的系统，z.o.2泵站信息管理系统inforinuliotmanagcmcntsystemfonPunjpingsiation
以泵站计算机监控系统、视频监视系统、网络通信系统等为基础，构建以满足泵站安全监视、自动控制与调节、经济运行、信息共享与案站现代化管理等为目标的应用管理系统，2.o.3象站控制与调节tgitro. and reguialion ior pumping siaticn
泵站计算机监控系统按照预定的决策参数或流程对东站运行过程进行满定要求的控制与调节。2..4代化调度optimizationandscheduling以定的目标，按照泵站最小能耗或最小运行成本等指标对泵站运行方式实施的规划与调节的运行手段。2.o.5系站现地控制单元：local control unit for pumpin station
以川编程控制器或智能控制器为核心，配备有其他白动化仪器仪表等的成套装置，可对现场设备进行控制与调节，对主要运行参数进行测量、监视与报警的控制单元。2.0.6泵站现地控制层local contral level ol pumping 5tation建立在站现地被控设备最低层的测量控制级，2.o.7系站蓝层supervisory contro! level ol pumping station
建立在泵站现地控制层之上的泵站中央控制级3
TTTKANYKAca
2.0.8泵站远程调度层
remoteschedulelevel ol pumping station通过网络通倍等手段建守的，实现票站优化运行与调度的远程计算机调度系统。
3基本规定
3.0.1录站计算机监控与信息系统建设应根据泵站上程和服务区域内的实际情况，结合计算机技术的发展现状，进行需求分析，确定泵站计算机监控系统、视频监视系统、信息管埋系统的建设内容，
3..2录站计算机监控与信息系统应具有开放性、扩展性与兼容性。
3.0.3系站计算机监控与息系统应选用标准、通用的产品，满足系统维排、兼容、升级换代的要求。3.0.4泵站计算机监控与信息系统软硬件应安个可靠，抗干扰能力强，能适应泵站现场各种环境的要求，3.0.5泵站计算机监控系统与信息管理系统之问应采取-定的安全措施，在数据共享的同时，确保各系统运行的安全。信息管理系统本身的故障不应影响泵站现场设备的正常运行，3.0.6泵站计算机监控与信息系统宜实现与上级管理部门数据共亨．
3.0.7索站计算机监控与信息系统的环境条件、电源条件、电气特性应按DI./1578的规定执行。3.0.8泵站计算机监控与信息系统防接地设计应接GB50343的规是执行
3..9泵站自动化元件及其系统运行维扩与检修试验宜按DL/下导的规案执行。
3..10泵站计算机监控与信息系统建设应遵守国家及行业相关规定，设计及安装应由具有相应资质的单位完成。5
YYYKANYKAca
4泵站计算机监控系统
4.1一般规定
4.1.1系统应只有完善的测量、控制、保护和监视功能，满是泵站控制与调节、安全监视及生产运行管到等方面的要求。4.1.2系统亢按分层分布式结构设计，间分为远程调度层、东站监控层、现地挖制层
4.1.3系统各单儿应和对独立、智能化程度高、通用样好，支持多种标雅化协议。
4.1.4系统成其备完善可整的逆信网络，远程调度层、泵站临控层宜采用以太网通信方式，现地控制层通倍可根据需求采彩用现场总绒或以太网通信方式。通信应采用成熟、开放、用的标准协设与接口。
4.1.5系统控制权官分为选程调度层、录站监控层与现地轻制层二级。控制级权限有按照实际运行与调度需求确定。41.6建立系统时，置保留系站手要设备的于动基小操作功能4.2监控对象与参数
4.2，1要监控对象宜包括主水，尚动概、变压器、高假压进线及变配电设备、励磁装置、置流轰置、无功补偿装置、调速装置、叫片调节装置、沛气水辅助设备、清污机、快速闸门、防洪闸门「、节制闸」、输水闸门、逊出水阀门、拍门和真空破坏阀等。4.2.2要监测参数置包活下列参数：1电量监测，包括：站高低压母线的电流、电压、功率、频率；1电动机运行电流、电压、功率、功率因数、电量、频率、励磁电流、频磁电压：古流系统电压、电流：变压器负荷电颜、也压、功率、功率因数，电基等、2流量测。包括：单机流量、单管流品、泵站总流量。6
3液位监测包括水位与油位。水位包括：拦污栅前后水位，逆出水池水位，集水廊道水位，节制闸上下游水位等，油位包括：油压装置油位：主电动机油缸（油盆）和水菜油导轴承油盆油位等。
4压力监测。包括：十水泵进山口压力，动系统压力（油压装置压力、液正载压力等），气系统压力（刹车装置压力等），水系统压力（辅助供水泵压力、总管压力、支管压力等），抽真空压力，拍门（闸门）元启至工作位置的压力、持任压力等，5温度监测。包括：机组用油、轴承（瓦）、空冷器冷热风温度，齿轮箱温度，电动机定广绕组温度，变压器绕组温度及油温，环境温度等，
6振动与摆动蓝测：包括：机组轴、轴承（瓦）、卡电机机架、主水录叶轮外壳、压力管道等的振动或摆度。7：开度监测，包括：闸门、拍门、阀门元度等。8叶折角度，
9机转速。
I0设备状态。包括：断路器、接地刀闸、TV、隔离开关、励磁装置、直流装置、变压器、宗站辅机设备、闸门、拍门、阀门等设备的工作状，
11保护信息：包设备的各种保护事件与保护定值等。4.3系统结构
4.3.1系统宜按分层分布式、模块化结构组建。4.3.2系统网络结构宜根据泵站规模与装机功率进行选择，可采用尾形拓扑网络、环状拓扑网络等，4.3.3现地控制层结构宜根据泵站机组测控点布置与现地控制单元主设备进行选择，
4.4系统功能
4.4.1、数据采集功能应满足下列要求：7
YYKANY KAca
1现地控制层数据来集。完成4.2.2条中必要的参数来集，开白动农集事故或敌障发生时的各贵数据。2泵站监控层与现地控制层设备实时通倍，自动采集各现荡设备的实时数据：
3接收远程调度层的命令信息，
4.4.2数据处理动能应满足下列要求：1对采集的数据避行必要的处理计算，存人实时数据库及历史数库，用手画面显小与刷新、控制导调节、记录检索，统计、操作、管理指导等。
2完成数据的互锁逻运算、越限检查与报警信息的生成，3各类数括合理性比对与检香：1.程单位变焕等4事件数据的记录与处埋。
5完成机组开停机必需的逻辑条件处理，电量、供排水量、机组流年、功率、效率、运行时数、升停机次效，能源单毛等数推的计算惑累加。
4.4.3控制与调节功能应满足下列要求：1机组设备的控制与调节应满足下刻要求：1）完成机组的元机与停机的手动/白动控制，2）励磁系统的占动调节与控制。3）完成人T命令及事故紧急停机控制4）实现机组叶片调节控制。
S）实现可调速机组，软片动机组的店动导调控制，6）算空破坏阀的百动控制。
了）在泵站监控层或远程调度层控制运行模式下，接受上级运行命令或程序调度控制，
2辅助设备的控制与调节应满足下刻要求：1）实现油系统的于动/白动控制，2实现压缩气系统的于动/自动控制，3）实现描真空系统的于动自动控制，4）实现供水或具地冷卸方式的手动/白动控制。8
5）实现泵站排水系统的下动/动控制。6）实现清污机的手动/自动控制，7）实现消随系统的手动/白动控制等，3闸门）（拍门、阀门）的控制与调节应满足下列要求：1）实现闸门（拍门，阙门）「升（升启）、下降（关闭）与停止操作。
2）按给定开度白动宪成闸门（拍门、阀门）启闭操作3）按调度程序实时调整门（拍门，阀门）开度。4）实现闸门（拍门1、阀门）限位与卡滞保护等，4变配电设备的控制与调节应满足下列案求：1）实现丰变压器与站用变压器的投人与退出的运行控制及有载调压变压器的调节。免费标准下载网bzxz
2）实现迹出线开关、母联开关的分合闸控制，3）实现功补偿装置的手动/自动运行控制等。4.4.4监视与报警功能应满足下列要求：1系统运行状态实时监视。实现对机组、公用设备、辅助设备、变配电系统等要设备的实时监视。2过释监视。实现对机组、公用设备、辅助设备、变配电等主要设备的启停（投退）过程监视与顺记录，当发生故障时白动报警
3事故与故障信号报警及记录应满足下列要求：1）完成故障信号、参数越限等信号的画面报警与数据记录。
2）定时邀回检测各类故障倍号，故障时白动记录改障借息
3）效障时自动发出报警信号。
4）报警信号其有复归功能。
4.4.5数据通信应完成远程谢度层、泵站监控层、现地控制层之问的数据通信，并完成与系统中的智能设备以及其他系统的通信与数据交换。
