SL 73.2-2013 水利水电工程制图标准 水工建筑图 SL73.2-2013

标准内容标准内容

部分标准内容:

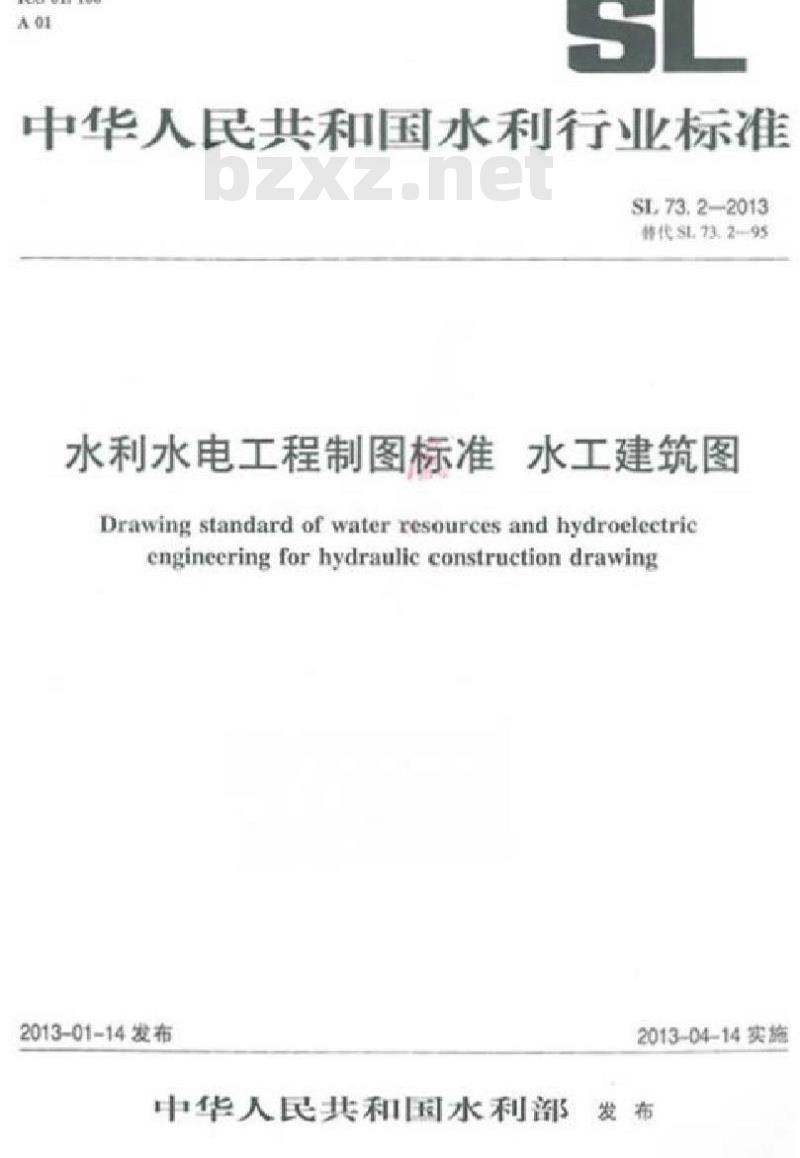

ICS01.100
中华人民共和国水利行业标准
SL73,2-2013
整代SL732-95
水利水电工程制图标准
水工建筑图
Drawing standard of water resources and hydroelectriccngineering for hydraulic construction drawing2013-01-14发布
2013-04-14实施
中华人民共和国水利部发布

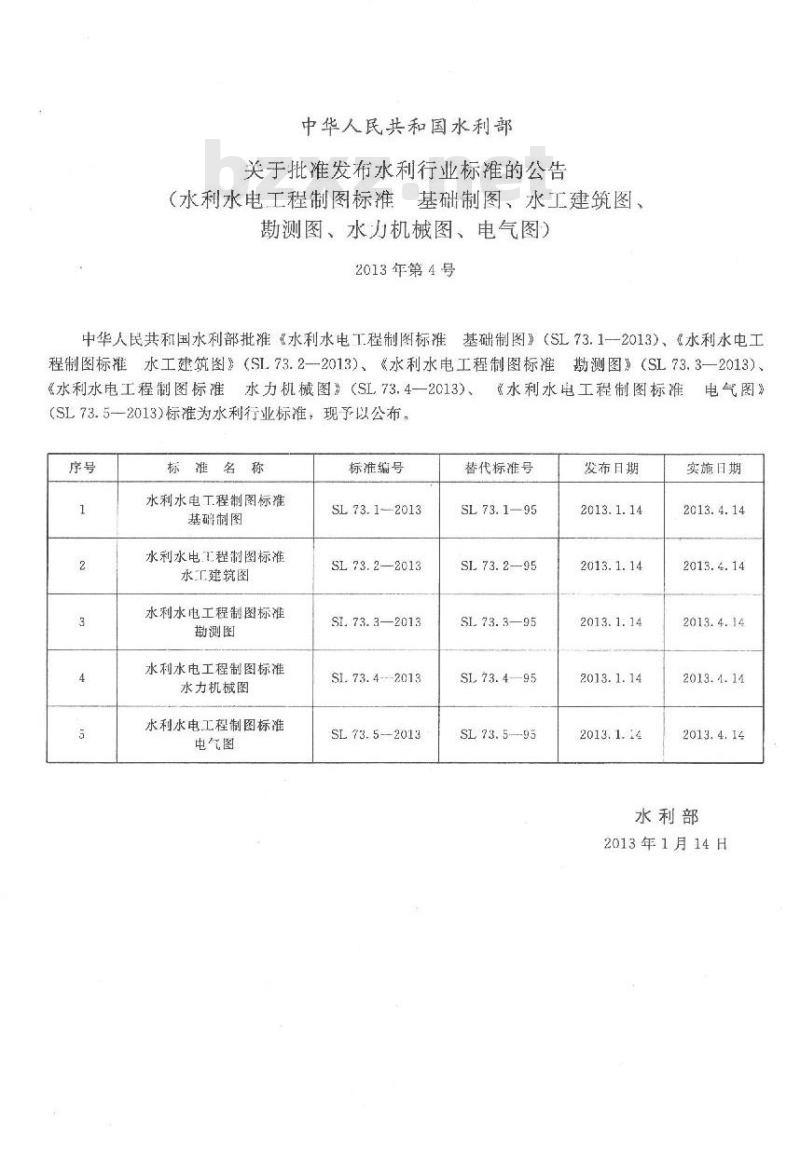

中华人民共和国水利部
关于批准发布水利行业标准的公告(水利水电工程制图标准基础制图、水工建筑图、勘测图、水力机械图、电气图)2013年第4号
中华人民共和国水利部批准《水利水电工程制图标准基础制图》(SL73.1一2013)、《水利水电工程制图标准水工建筑图》(SL73.2—2013)、《水利水电工程制图标准勘测图》(SL73.3-—2013)、《水利水电工程制图标准电气图》《水利水电工程制图标准水力机械图》(SL73.4一2013)、(SL73.5—2013)标准为水利行业标准,现予以公布,序号
标准名称
水利水电工程制图标准
基酶制图
水利水电工程制图标准
水工建筑图
水利水电工程制图标准
勘测图
水利水电工程制图标准
水力机械图
水利水电工程制图标准
电气图
标准编号
SL73.1-2013
SL73.2-—2013
SL.73.3—2013
SL73.4-2013
SL73.52013
替代标准号
SL73.1—95
SL 73.2—95
SL 73. 3—95
SL73.4—95
SL73.5—95
发布日期
2013.1.14
2013.1.14
2013.1.14
2013.1.14
2013.1.14
实施日期
2013.4.14
2013.4.14
2013.4.14
2013.4.14
2013.4.14
水利部
2013年1月14日

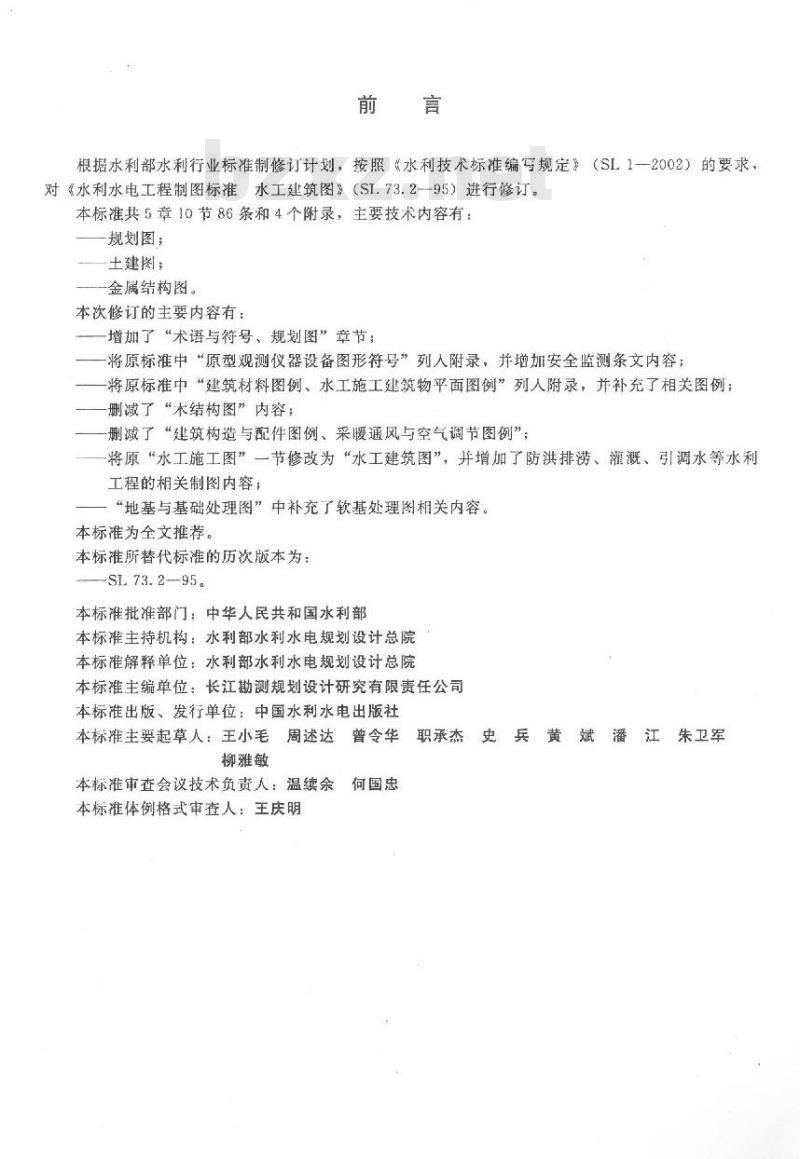

根据水利部水利行业标准制修订计划,按照《水利技术标准编写规定》(SL1一2002)的要求对《水利水电工程制图标准水工建筑图》(SI.73.295)进行修订。本标准共5章10节86条和4个附录,主要技术内容有:规划图;
土建图;
一金属结构图。
本次修订的主要内容有:
增加了“术语与符号、规划图”章节;将原标准中“原型观测仪器设备图形符号”列入附录,并增加安全监测条文内容;将原标准中“建筑材料图例、水工施工建筑物平面图例”列人附录,并补充了相关图例;删减了“木结构图”内容;
删减了“建筑构造与配件图例、采暖通风与空气调节图例”;将原“水工施工图”一节修改为“水工建筑图”,并增加了防洪排涝、灌溉、引调水等水利工程的相关制图内容;
一“地基与基础处理图”中补充了软基处理图相关内容。本标准为全文推荐。
本标准所替代标准的历次版本为:SL73.2-95.
本标准批准部门:中华人民共和国水利部本标准主持机构:水利部水利水电规划设计总院本标准解释单位:水利部水利水电规划设计总院本标准主编单位:长江勘测规划设计研究有限责任公司本标准出版、发行单位:中国水利水电出版社职承杰史兵黄斌潘江朱卫军
本标准主要起草人:王小毛
周述达
曾令华
柳雅敏
本标准审查会议技术负责人:温续余本标准体例格式审查人:王庆明何国忠

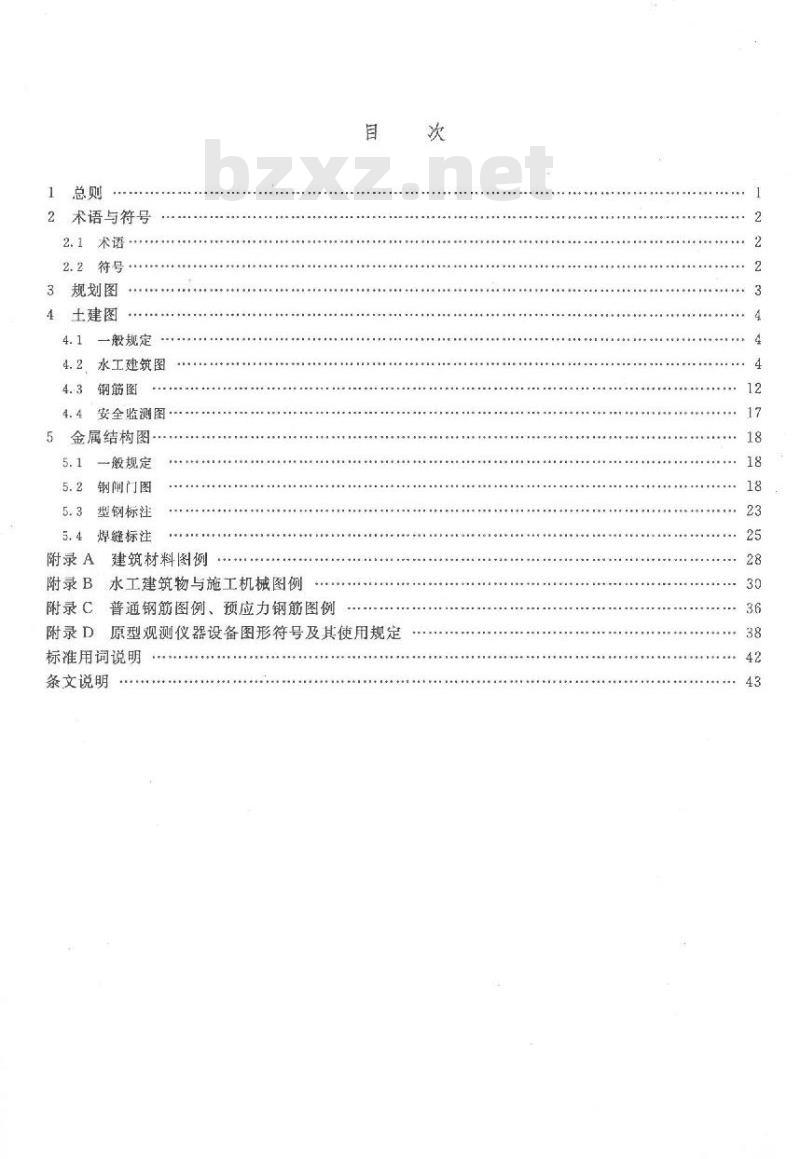

2术语与符号
2.1术语·
2.2符号
规划图
土建图
一般规定
4.2、水工建筑图
钢筋图
安全监测图
5金属结构图·
一般规定
5.2钢闸门图
5.3型钢标注
5 4
焊缝标注
附录A
附录B
附录C
附录D
建筑材料图例
水工建筑物与施工机械图例
普通钢筋图例、预应力钢筋图例目
原型观测仪器设备图形符号及其使用规定标准用词说明
条文说明

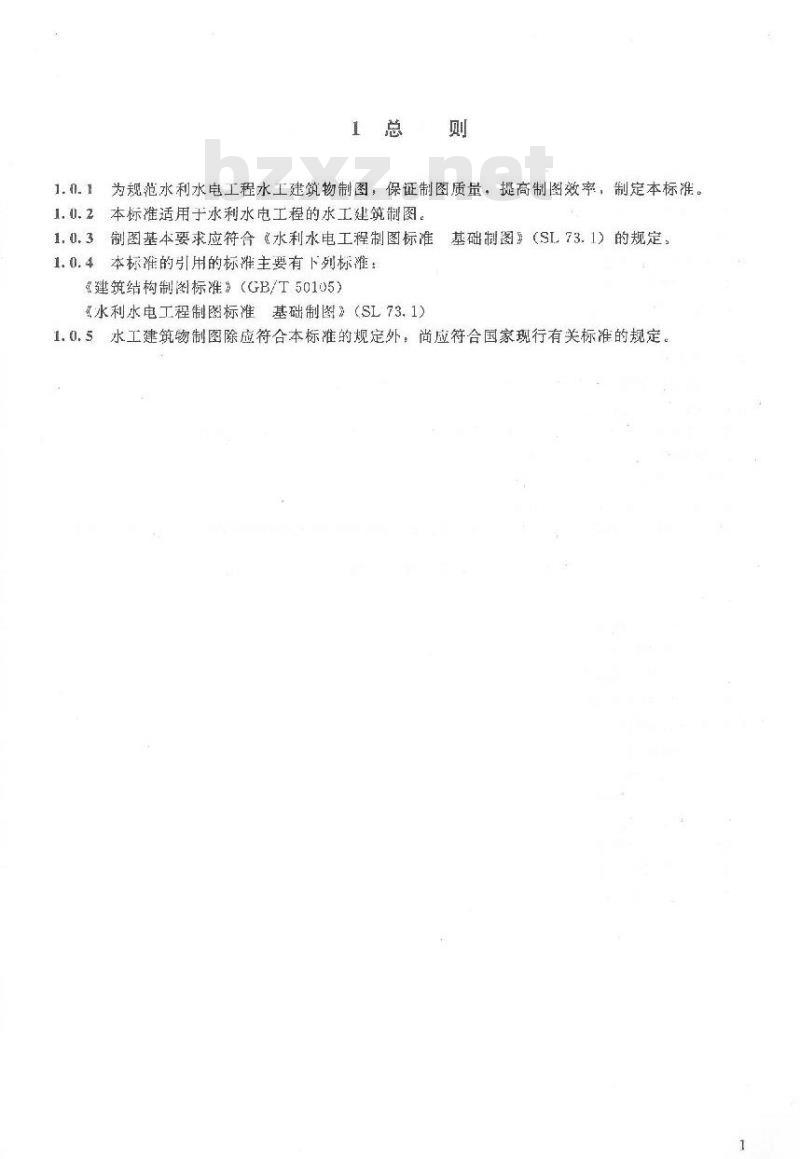

1.1.1为规范水利水电工程水工建筑物制图,保证制图质量。提高制图效率,制定本标准。1.0.2本标准适用于水利水电工程的水工建筑制图。基础制图》(SL73.1)的规定,1.0.3制图基本要求应符合《水利水电工程制图标准1.0.4本标准的引用的标准主要有下列标准:《建筑结构制图标准》(GB/T50105)《水利水电工程制图标准基础制图》(SL73.1)1.0.5水工建筑物制图除应符合本标准的规定外,尚应符合国家现行有关标准的规定2.1.1规划图layoutplan
2术语与符号
2.1术
用于表示水利水电工程地理位置、流域水系及水文测站布置、河流梯级规划、水库移民征地、水土保持规划等信息的图样。
2.1.2水工建筑图hydraulicconstructiondrawing用于表示为开发、利用和保护水资源,减免水害及兴利等目的而修建的建筑物图样,简称水工图。
2.1.3布置图layoutdrawing
用于表示建筑物、构筑物、设施、设备等的形状和相对位置的图样。2.1.4支护图supportingdrawing用于表示为围岩或地基稳定及施工安全,而采取的支撑、加强等措施的图样。2.1.5灌浆图groutingdrawing
用于表示灌浆布置及要求的图样。2.1.6钢筋图reinforcementdrawing用于表示配置在钢筋混凝士或预应力钢筋混凝土构件中的钢筋或钢丝的详细布置及规格的图样2.2符
2.2.1普通钢筋种类:
HPB235热轧钢筋;
一HRB335热轧钢筋;
-HRB400热轧钢筋:
RRB400热轧钢筋。
2.2.2预应力钢筋种类:
PHG
PHR-
pps
钢绞线;
光圆钢丝;
螺旋肋钢丝;
刻痕钢丝;
螺旋槽钢棒;
螺旋肋钢棒:
螺纹钢筋。
3规划图
3.0.1水利水电工程的地理位置图,流域水系及水文测站位置图,水库形势图,移民淹没范围图,河段梯级开发纵断面图,电站接人电力系统图,征地范围图,工程管理保护范围图,水土保持规划方案图等,应按本标准规定绘制。3.0.2地理位置图应选择适当比例的国家已颁布正式地图为蓝本,以工程所在省(自治区、直辖市)区域为主绘制,绘出本工程所在河流及流域。应标明本工程所在地理位置,主要对外交通的公路、铁路干线及里程,并以本工程为中心,绘出半径50km(也可扩大至500km)范围内其他水利水电工程位置和其他重要工程所在地点,省(自治区、直辖市)、市、流域分界线等。3.0.3流域水系及水义测站位置图中应标明流域界、主要支流,应分别标出水文、气象、水位测站及其名称。
3.0.4水库形势图应绘出水库边界、回水线淹没及浸没界线、回水和泥沙淤积断面位置。3.0.5
移民灌没范围图应绘出移民淹没界线、移民淹没点地名。河段梯级开发纵断面图应绘出本工程所在河流所有规划和已(在)建梯级名称、正常蓄水位,3.0.6
流经主要城市距河口单程及高程,并标明本工程位置。3.0.7电站接入电力系统图应绘出地理接线及主要变电站地理位置。3.0.8征地范围图应标出水库及工程区流没影响和征用土地地点、范围、分类、面积。3.0.9工程管理保扩范围图应标出工程管理区和保护区范围、分类、面积。3.0.10水土保持规划方案图应按水土保持规划方案及水土保持工程措施分区绘制水土流失防治范围,并标注各分区水土保持工程措施、生物措施、临时措施等。4土建图
41-
般规定
十建图制图比例可按表4.1.1中的规定选用。4.1.1
表4.1.1
规划图
枢纽总平面图
地理位置图、地理接线图、对外交通图施工总平面图
主要建筑物布暨图
建筑物体形图
基础开挖图、基础处理图
结构图
铜筋图、般钢结构圈
细部构造图
土建图常用比例
1:100000,150000,1:10000,15000,120001:5000:1:2000,1:1000,1:500,1:200取地图比例
1:5000
1:2000
1:50
2000,1:1000.1+500
1:500-1:2001:100
1000
200,1100,1:50
12a020, 1 500
:200,1:100,1:50
500.250.11100,1+50
50,120
11,2+1,51,10:1
建筑物之
4.1.2十建布置图应绘出各主要建筑物的中心线或定位线,标注客间、
建筑物和源有建筑
物关系的尺寸和建筑物控制点的大地坐标,4.1.3上建图尺寸标注的详细程度可根腾名设阶段的本同和图代表达内添询详略程度南定,4.1.4土建图文字说明应简明掘要,其位置宜放在图纸右下方4.1.5木结构图应按GB/T50105的规定热行建
防洪工程总布置图
4.2.1水利水电工程枢纽总布置图河道是防工程总布置图、引调水工程总布置图、灌溉工程总布置图等工程总布置图应包括工程特性表、控制电坐标表和必要的文字说明等内容。
4.2.2水利水电工程枢纽总布置图应包括急平面图、上游或下游立展)视图、典型剖视(断面)图,并应符合下列要求:
1:总平面图应包括地形等高线、测量坐标网、地质符号及其你、河流名称和流向、指北针、各建筑物及其名称、建筑物轴线、沿轴线桩号、建筑物主要尺寸和高程、地基开挖开口线、对外交通及绘图比例或比例尺等,见图4.2.2。2建筑物平面图及纵断面图的控制点(转弯点)应标注转弯半径、中心夹角、切线长度、中心角对应的中心线的曲线长度。
3有迎水面的断面图应标注上下游特征水位、典型泄流流态水面曲线;边坡开挖挖除部位应用虚线绘出原地面线,含地质结构的断面应按图例要求绘制基岩顶面线、岩石风化界线、岩性分界线、地质构造线、地下水位线、相对不透水层界面线,并标注岩体名称;泄水建筑物应对不同建筑物分别加绘泄流能力曲线。
4挡水坝平面或断面特征轮廓、泄流面或喇叭口曲线等复杂体形建筑物应加绘特征曲线或坐标表格。
4.2.3防洪工程、河道堤防工程总布置图应标明堤坝及堤坝轴线、沿线防排洪建筑物及名称、沿轴4
工程特性表
说明:
某水利水电工程纽总平面图
008
162.300
000
1.图中结构尺寸以厘米计
图4.2.2水利水电工程枢纽总布置图线耗号、图例、比例尺和指北针等,60(m)
1000
泄洪洞
1100
1400
控制点坐标表
标题栏
4.2.4引调水工程总布置图应标明水源工程及主要参数,渠首工程及主要参数,渠道、沿线主要输水建筑物及主要参数,沿线水库以及必要的图例、比例尺、指北针等。4.2.5灌溉工程总布置图应标明水源工程、灌区界线、干支渠、相关建筑物、水库及必要的图例、比例尺,指北针等。
4.2.6水电站厂房应绘制厂区平面布置图及厂房布置图。厂区平面布置图应绘有发电厂房主要技术5
指标表、厂房对外交通路线布置、开关站及出线场(含主变压器)布置、油库及水池布置等。厂房布置图应包括下列内容:
1典型机组剖视图。
2主厂房(含机组间和安装间)纵剖视图和必要的副厂房纵剖视图。3发电机层、水轮机层等各层平面图。各层平面图宜含相应副厂房各层布置。发电机层应绘出安装场大件安置位置、吊车主副钩限制线、吊物孔、盘柜等设备位置。4副厂房各层平面图、纵横部视图。5地下厂房应包括主变压器室纵、横部视图及各层平面图。6安装场各层平面图及横部视图。4.2.7泵站工程应绘制泵房布置图,包括泵房横部视图、泵房纵部视图、排水设备层平面图、安装间供水设备层平面图、安装间横部视图、电缆层平面图、电动机层平面图等。4.2.8工程施工总平面布置图可绘有施工场地、料场、堆渣场、施工工厂设施、仓库、油库、炸药库、场内外交通、风水电线路布置等生产、生活设施,并标注名称、占地面积、场地高程。水工建筑物的平面位置应用细实线或虚线绘制。施工总平面图应标注河流名称、流向、指北针和必要的图例。1600
Rgp250W10F19
R250W10F50
000.010+0
1739.000
Rao250W8F300
R250
说明:图中结构尺寸以厘米计。内部混凝土
项内病管围混凝士
上游坝面水下混凝土
上游坝面水位变化混凝土
下游坝面混凝土
基础混凝土
Rao250W4F200
Ra:250W4F50
0928600
图4.2.9-1混凝士强度等级分区图6
4.2.9水工结构图应准确表示结构的尺寸、材质和各部位的相对关系等,复杂细部应放大加绘详图,结构图应分别示出结构的平面和断面、混凝土强度等级分区或土石坝填筑分区、金属结构及机电一期预埋件等。厂房结构图宜绘出混凝土浇筑分层分块图。结构图的绘制应符合下列要求:1建筑物的混凝土强度等级分区图,其分区线应用中粗线绘制,绘出相应的图例,标注混凝土有关的技术指标,并附有图例说明,图例线用细实线绘制,见图4.2.9-1。2土石坝断面图中筑坝材料的分区线,应用中粗实线绘制,并注明各区材料名称,见图4.2.9-2。1:2.25
52.000
基坑开挖石渣免费标准bzxz.net
V124.000
河床砂卵石
268.000
石渣卵石混合料
?56.000
44.000
砂淼石
图4.2.9-2土石坝横断面图
231.800
3混凝土浇筑分层分块图中应标注各浇筑层和块的编号,浇筑层的编号应为带圆圈的阿拉伯数字:浇筑块的编号应采用不带圆圈的阿拉伯数字,并且其字号应比层号数字小,见图4.2.9-3。混凝土浇筑分层分块图应附有分层分块表,见表4.2.9。段
TA坝段
a)厂房机维段分层分块平面图
A-A
3436
T@3n
①3下
@上3下有
b)剖视图
图4.2.9-3混凝土浇筑分层分块图坝段
@4上
①4下
①s左
4渠道、堤防等建筑物断面图中的填料、防渗及护坡结构的分区应用中粗实线绘制,并标注各区材料名称,护坡结构可用引出线分层注明材料及厚度,见图4.2.94。7
浇筑量
分块编号
防护堤
表4.2.9混凝土浇筑分层分块表
说筑量
面积(m*)
300
浆砌石护坡/
黄土状中粉质壤士
黄土状重粉质聚王
重粉质境生
体积(m2)
.900
混凝土强度
500
浆翻石拱
草皮护坡
现结碎工资面
聚南石护坡
5细部构造详图应包括以内容:
12130
抗渗抗冻指标
原地面线
分块图中
预埋件所在图号
渠道中心线
10cm厚C20混凝土板
复合十工膜
聚苯乙烯泡沫塑料板
10m厚中粗处
8cm厚C20混凝土板
复合土工膜
说明图中结的尺以厘来计,
图4.2.9-4
渠道断面图
20em厚砂酶料
1)结构缝、温度缝、防震缝等水久缝图,可在结构图或烧筑分块图中表达并用粗实线绘制,在详图中还应注明缝间距、缝凭户和用文字注明缝中填料的名称。施工临时缝可用中粗虚线表示。
2)止水的位置、材料、规格尺寸及止水基坑回填混凝土要求大样及缝面填缝用的材料及其厚度。
3)溢流面、闸门槽、压力钢管槽、水泵房等一期、二期混凝土结构及埋件。发电进水口、泄洪孔闸门理件,通气孔结构、位置及理件。预制构件槽理件、预制构件结构、安装位置、编号等。
4)栏杆或灯柱预埋件、排水管、门库、电缆沟、门机轨道二期混凝土槽、取水口等构筑物的结构、位置及预埋件。
4.2.10开挖支护图的绘制应符合下列要求:1开挖图中应包括开挖平面图和典型断面图。开挖平面图中应示出开挖轮廓线、坡比、开挖平台高程、控制点,并注写控制点坐标表,见图4.2.10-1。典型断面图中应示出开挖坡比、平台尺寸、平台高程、地层结构等。
2边坡支护图中应包括边坡平面图和典型断面图。边坡平面图中应以图例分别示出锚杆、喷混8
